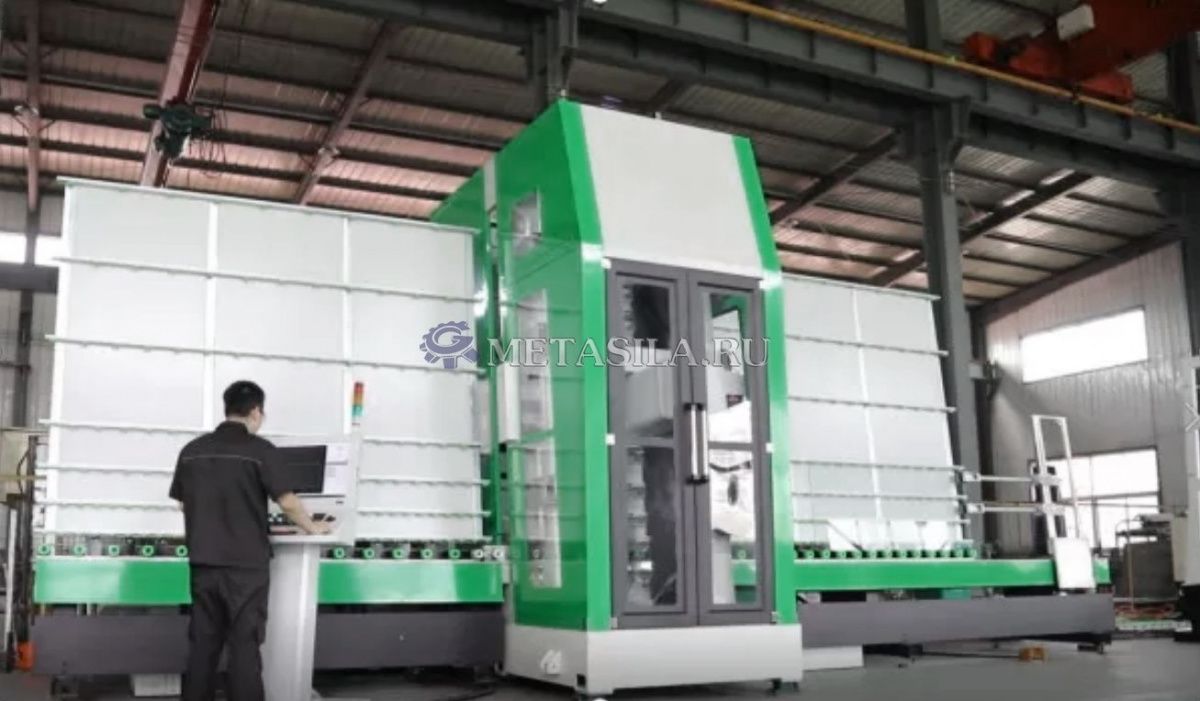

Вертикальный сверлильно-фрезерный станок с ЧПУ с пятью осями для стекла

Высококачественный вертикальный сверлильно-фрезерный станок с ЧПУ с пятью осями для стекла

Описание

Высококачественный вертикальный пятиосевой стекольный станок с ЧПУ Вертикальный сверлильный и фрезерный станок

Вертикальный сверлильно-фрезерный станок представляет собой высококачественное вертикальное пятиосевое оборудование для обработки стекла, используемое для сверления, фрезерования, шлифования углов, окантовки и другой обработки стекла. Толщина стекла, которое можно обрабатывать, составляет 4-19 мм. Оборудование использует высокотехнологичную систему числового управления для точного управления каждой осью сервопривода в сочетании с высокой жесткостью и высокой стабильностью всей конструкции машины, чтобы реализовать высокоскоростную и высокоточную обработку стекла. Полностью самостоятельно разработанное программное обеспечение CAM обладает мощными функциями. Он может автоматически генерировать технологию обработки для различной графики обработки и генерировать программы обработки в соответствии с конкретной технологией. В то же время он также имеет вспомогательные функции, такие как управление библиотекой и управление библиотекой инструментов, что значительно снижает трудоемкость операций обработки. , Требования к операторам дополнительно снижены. Все электрические компоненты, используемые в оборудовании, сертифицированы CE, а разъемы электрических компонентов водонепроницаемы для обеспечения безопасности.

Вертикальный сверлильный и фрезерный станок в основном используется в: декоративном стекле, стекле для ванных комнат, архитектурном стекле (безрамная стеклянная дверь, стеклянная навесная стена, стеклянная лестница) и т . д .

Вертикальный сверлильный и фрезерный станок представляет собой оборудование для обработки композитного стекла, которое может выполнять различные виды обработки стекла;

Встречное сверление : благодаря конструкции переднего и заднего шпинделей вертикального сверлильно-фрезерного центра оборудование может выполнять высокоскоростное встречное сверление до и после, чтобы обеспечить высокое качество и точность обработки;

Фрезерование : простая и быстрая работа: передний и задний шпиндели могут одновременно фрезеровать и шлифовать внутреннюю кромку;

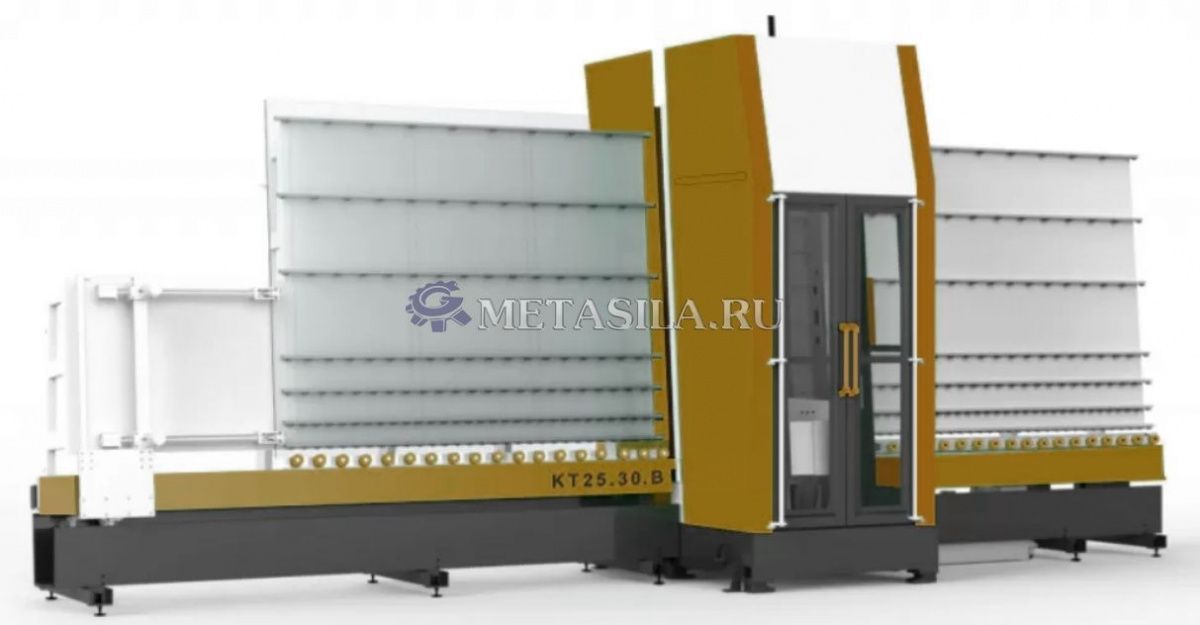

Вертикальный сверлильно-фрезерный центр занимает небольшую площадь и легко разбирается. Он в основном состоит из манипулятора, входного конца стекла, зоны обработки, выходного конца стекла и буксира внизу. Стекло размещается на буксире входного конца, а спинка входного конца поддерживается. Серводвигатель соединен с ведущей шестерней редуктора для подачи питания на зажим. Зажим зажимает один конец стекла и транспортирует стекло в зону обработки. После того, как стекло попадает в зону обработки, выполняется сверление, фрезерование и другая обработка. Во время обработки передний и задний шпиндели могут автоматически выполнять смену инструмента в соответствии с технологией обработки, а также автоматически завершать процессы сверления, фрезерования и шлифования внутреннего отверстия. После обработки,

Оси X, Y и V приводятся в движение высокоточными реечными шестернями, а оси Z и W приводятся в движение высокоточными шарико-винтовыми парами. Ось X управляет движением стекла влево и вправо, а оси Y и V управляют электрическим шпинделем и скользящей пластиной для перемещения вверх и вниз вдоль передней и задней вертикальных балок. , оси Z и W управляют движением электрошпинделя вперед и назад.

Структурные преимущества :

• Используйте высокоточную реечную передачу для достижения более высокой обработки и высокой скорости движения;
• Подача электрического шпинделя приводится в движение винтовым стержнем для достижения более высокой точности передачи;
• Автоматическое смазочное устройство используется для смазки деталей трансмиссии, таких как линейные направляющие, рейки, винтовые стержни и т. д., для увеличения срока службы оборудования;
