Автоматическая линия по производству одноразовых медицинских шприцев и игл – высокотехнологичный комплекс для выпуска стерильных изделий, соответствующих международным стандартам
Описание
Линия по производству одноразовых медицинских шприцев и игл NWF-189 - 4558425 USD с НДС.

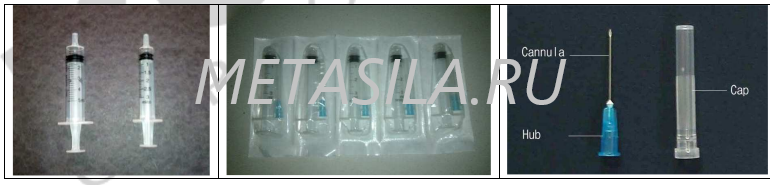

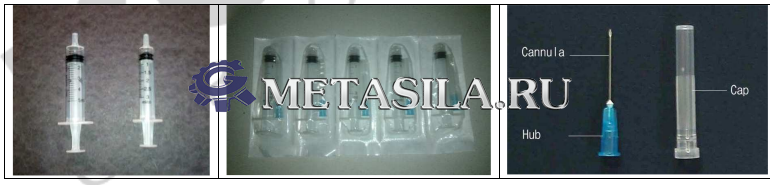

Данная линия производит одноразовые шприцы и иглы соответствующие стандарту качества ISO 7886 (шприц), ISO 7864 (Игла), EN 13485:2003 и GMP.Фото конечного продукта:
Линия NWF -189 изготавливает трехкомпонентные шприцы.
| Размер | Производительность | Тип |
| Шприц 3 мл | 20 000 шт/ч | Трёхкомпонентный шприц |
| Шприц 5 мл | 18 000 шт/ч | Трёхкомпонентный шприц |
| Игла G-23 | 55 000 шт/ч | Игла для подкожных инъекций |
ЛИНИЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ :

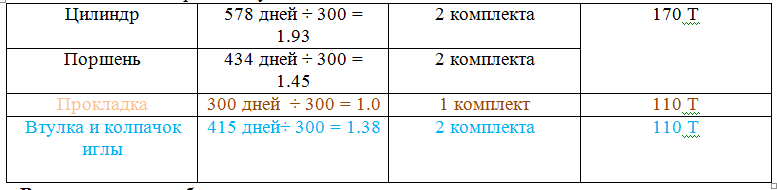

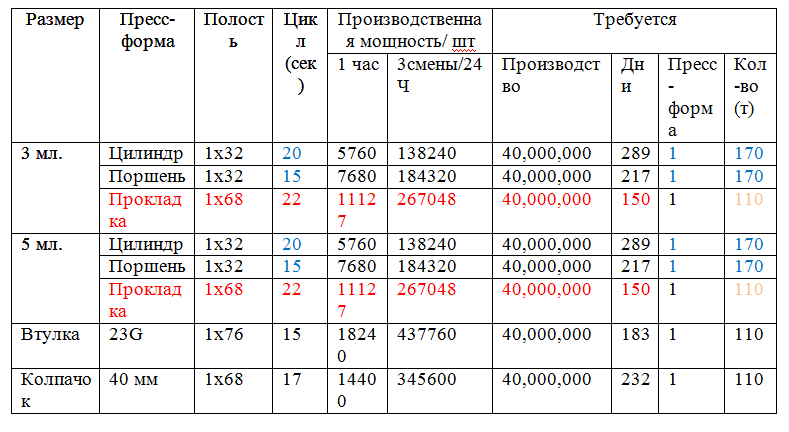

Основные данные о объемах производства методом электрического литья под давлением
Требуемое Электрическое Литье Под Давлением M/C: 7 Комплектов.
170 Тонн ---- 4 Наборы для бочки и плунжера
110 Тонн ---- 1 Комплект для прокладки
110 Тонн ---- 2 Наборы для ступицы иглы и колпачка

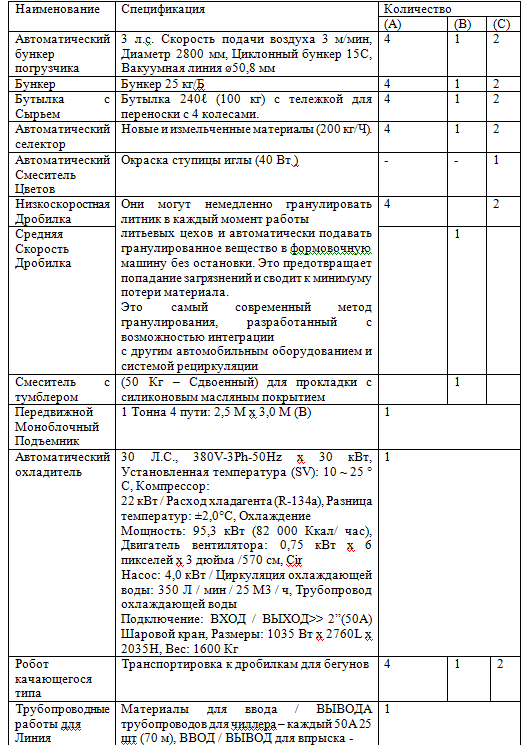

Вспомогательное оборудование:
(A) – Ствол и плунжер
(B) – Эластомерная прокладка
(C) - Втулка и колпачок иглы

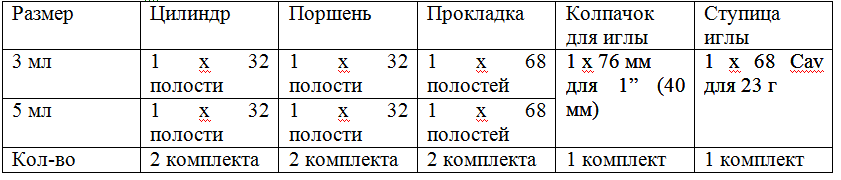

Пресс-формы Для литья под давлением: 8 Комплектов.
Бочкообразные формы: Накладка Люэра с центральным наконечником.
Плунжерные формы : Для остановки в конце цилиндра
Формы для прокладок: 2-ступенчатая прокладка для эластомерного материала.
Форма ступицы иглы: 23 г.
Прессформа крышки иглы: 40mm длинняя для 1” Lengh
Линия состоит из:| Наименование | Количество | Стоимость единицы | Итого |
| Станок для изготовления ствола шприца (170 т) | 4 комплекта | 214500 | 858000 |
| Станок для изготовления прокладок (110 т) | 3 комплекта | 181500 | 544500 |
| Автоматический бункерный погрузчик (3 л.с.) | 7 комплектов | 4200 | 29400 |
| Машина-бункер (25 кг) | 7 комплектов | 1350 | 9450 |
| Чаша для сырья и тележка для переноски | 7 комплектов | 725 | 5075 |
| Автоматический селектор (300 кг/ч) | 7 комплектов | 2125 | 14875 |
| Низкоскоростная дробилка (3 л.с.) | 5 комплектов | 14500 | 72500 |
| Дробилка средней скорости (5 л.с.) | 2 комплекта | 13650 | 27300 |
| Автоматический смеситель (50 кг) | 1 комплект | 8750 |
8750 |
| Электрический моноблочный подъемник | 1комплект | 10875 | 10875 |
|
Робот качающегося типа для транспортировки к дробилке |
7 комплектов | 8750 | 61250 |
| Автоматический охладитель (30л) | 1 комплект | 56250 | 56250 |
| Трубопровод для охлаждения пресс-форм | 8 комплектов | 6093,75 | 48750 |
| Пресс-форма для ствола шприца | 2 комплекта | 87500 | 175000 |
| Пресс-форма для плунжера | 2 комплекта | 62500 | 125000 |
| Пресс-форма для прокладки | 2 комплекта | 81250 | 162500 |
| Пресс-форма для ступицы иглы | 1 комплект | 81250 | 81250 |
| Пресс-форма для колпочка | 1 комплект | 93820 | 93820 |
|
Полностью автоматическая линия для сборки иглы. Производственная мощность: 50 000-55 000 шт./Ч. |
1 комплект | 562500 | 562500 |
|
Машина для автоматической печати шприцев 3 мл и 5 мл |
2 комплекта | 73750 | 147500 |
|
Машина для автоматической сборки шприцев 3 мл и 5 мл с центробежными дозаторами и автоматическим подъемным конвейером для деталей барабана и плунжера. |
2 комплекта | 141875 | 283750 |
|
Автоматическая блистерная машина для упаковки со струйным принтером. |
2 комплекта | 183250 | 366500 |
| Конвейер автоматический для шприцев 3 мл и 5 мл | 2 комплекта | 88750 | 177500 |
| Конвейер автоматический для подачи иглы | 2 комплекта | 61250 | 122500 |
| Полностью автоматический стерилизатор | 1 комплект | 442000 | 442000 |
| Воздушный компрессор винтового типа для впрыска масла, универсальная морозильная сушилка | 1 линия | 59125 | 59125 |
| Трубопровод | 1 комплект | 12505 | 12505 |
| Итого: |
4558425 |

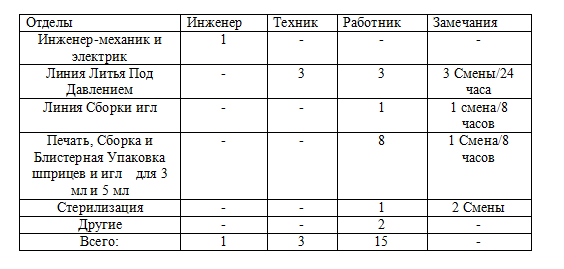

Трудовые ресурсы:

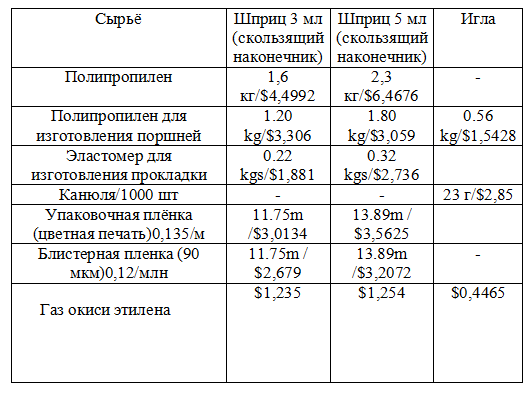

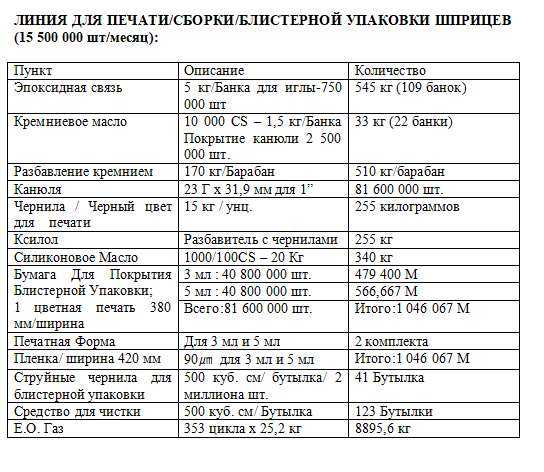

Требования к сырью и расходным материалам:

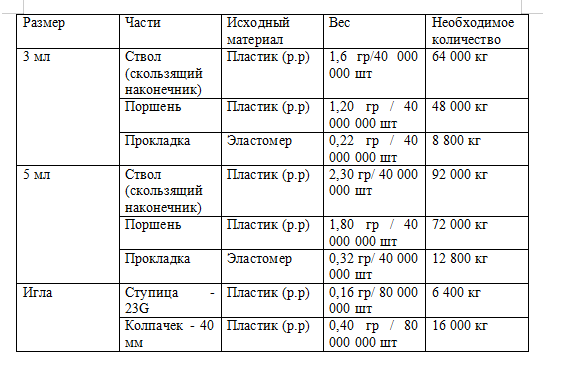

Стоимость сырья:

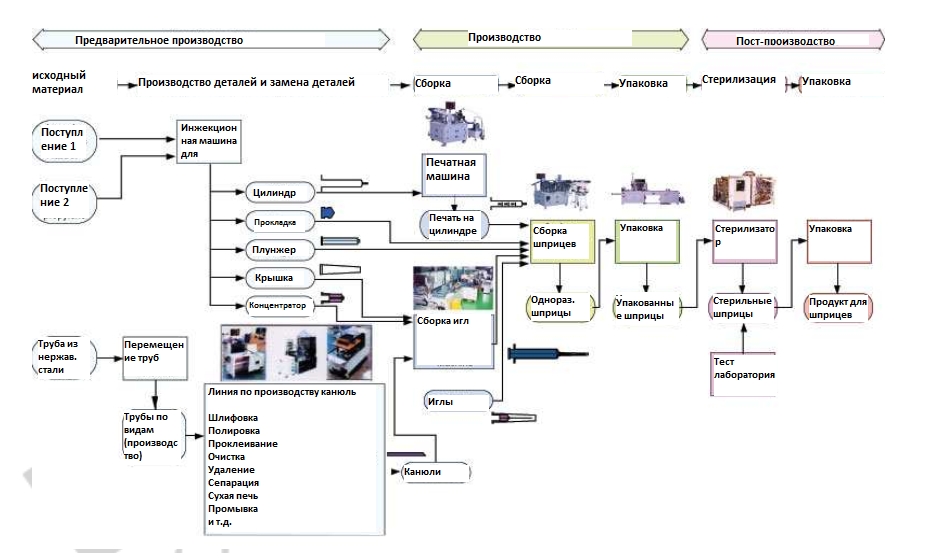

Все оборудование соединено конвейером.
Срок службы линии - более 30 лет при надлежащем использовании.
Производственную линию перенастраивать на изготовление шприцев 5 мл и 3 мл не нужно: перенастройка происходит автоматически с помощью управления на сенсорном экране.
