Описание

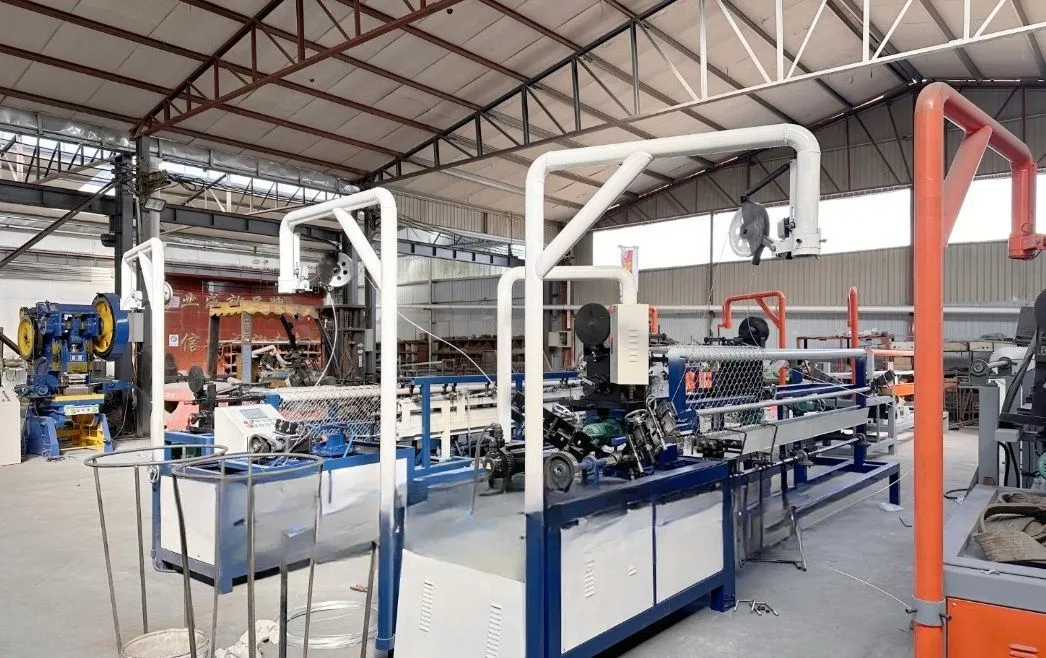

Автоматический станок по производству сетки рабицы (модель RZ-123)
Полностью автоматизированная линия для изготовления сетки с различными размерами ячеек (путем смены форм).
Ключевые особенности:
- Гибкость производства
- Возможность изготовления сетки с разными размерами ячеек (замена форм)
- Настройка длины сетки через ПЛК-управление
- Экономия труда
- Для работы требуется всего 1 оператор
- Готова к работе сразу после установки
Комплектация линии:
Главный станок – автоматическое плетение сетки
Набор форм – для разных конфигураций ячеек
Вальцовочный станок – скручивание краевой проволоки
Станок для скрутки и намотки – обработка кромки
Шкаф управления с ПЛК – простое программирование
Комплект аксессуаров – для быстрого запуска
Технические параметры
Диаметр проволоки - 2.0–4.0 мм
Размер ячейки - 30×30 мм – 100×100 мм
Ширина сетки - 500–3000 мм
Скорость производства - 60–120 м/час или 100–200 кг/час
Обработка кромки - Загиб, скрутка или комбинированный вариант
Двигатель - Серводвигатель 5.5 кВт
Напряжение -380 В, 50 Гц (возможна адаптация)
Материал проволоки - Оцинкованная, ПВХ-покрытая и др.
Энергопотребление - 4 кВт/ч
Габариты станка - 5.8×2.2×1.7 м
Вес - 1800 кг
Обороты двигателя - 20 000–30 000 об/мин
Состав производственной линии

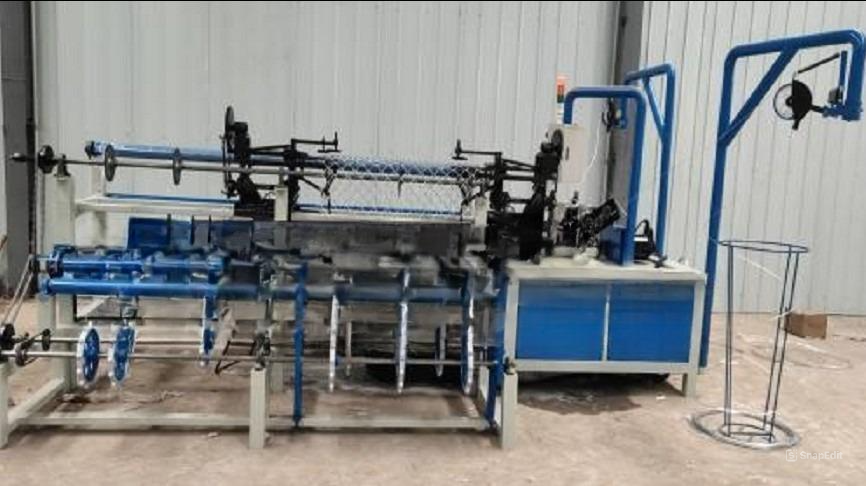

Главный станок с блоком управления

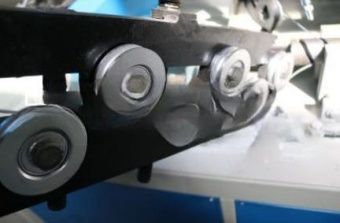

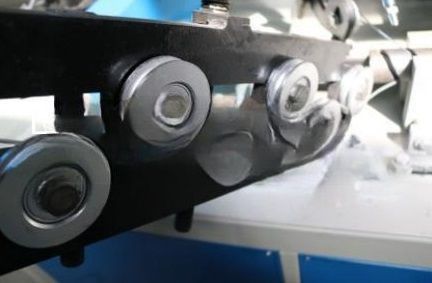

Колеса подачи проволоки
Два штампа для идеальной геометрии сетки-рабицы
Синхронная работа 2 штампов исключает:
- Перекосы ячеек
- "Эффект спирали"
- Локальные утолщения
Технология двойного контроля:
Первый штамп: формирует базовую структуру
Второй штамп: калибрует и выравнивает

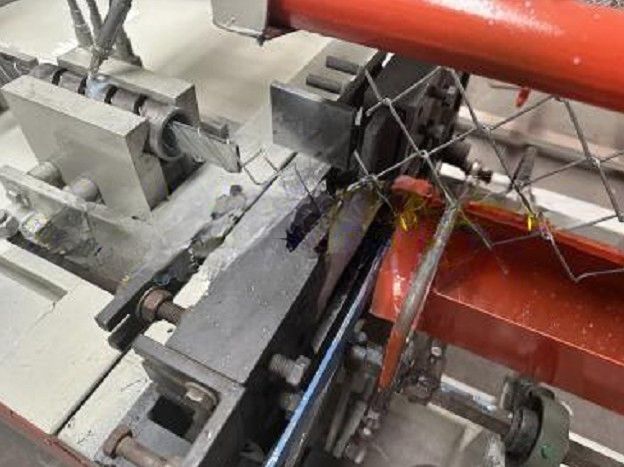

Двойные проволоки подаются и режутся одновременно

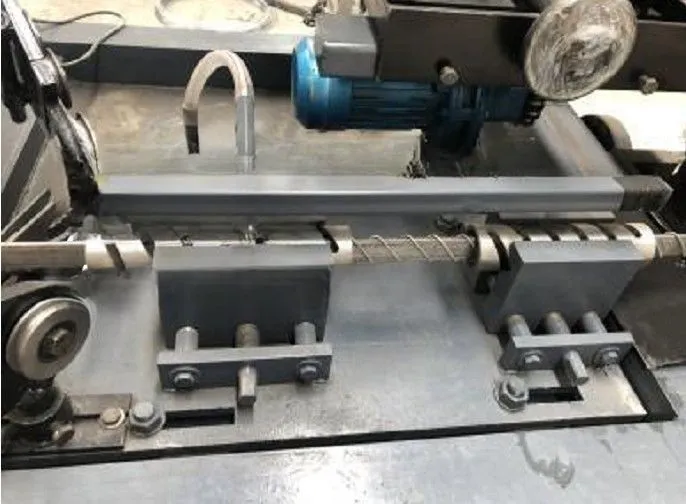

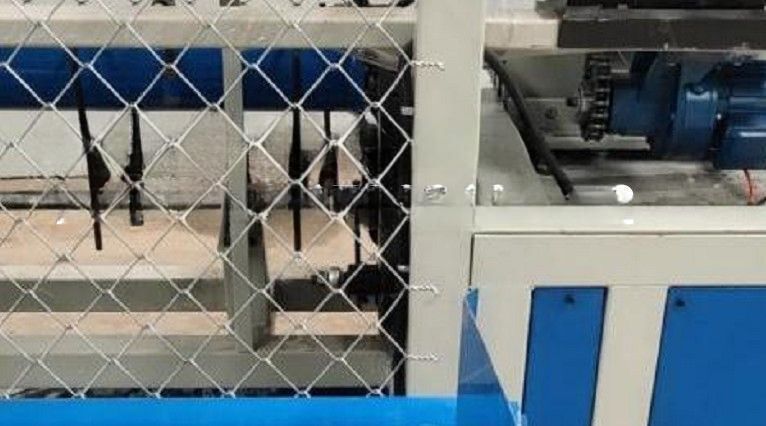

Скрученная крайняя часть

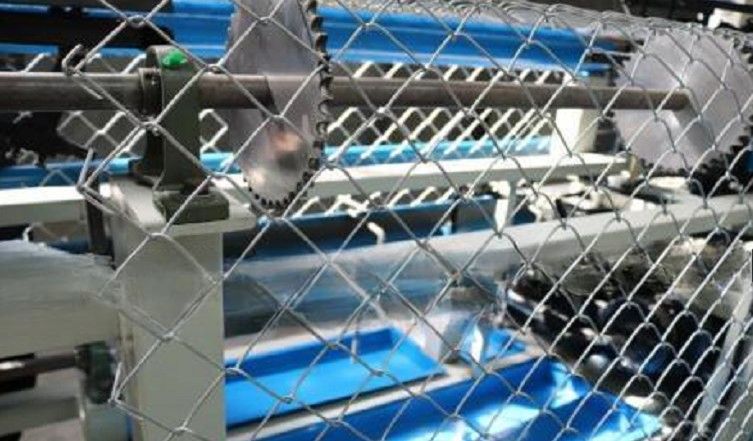

Комплект для обработки кромки сетки (толкающая кромка)
Назначение:
Специальный модуль для профильной обработки края сетки-рабицы, обеспечивающий:
1. Защиту от распускания – двойная загибка или скрутка проволоки
2. Готовность к монтажу – ровный край

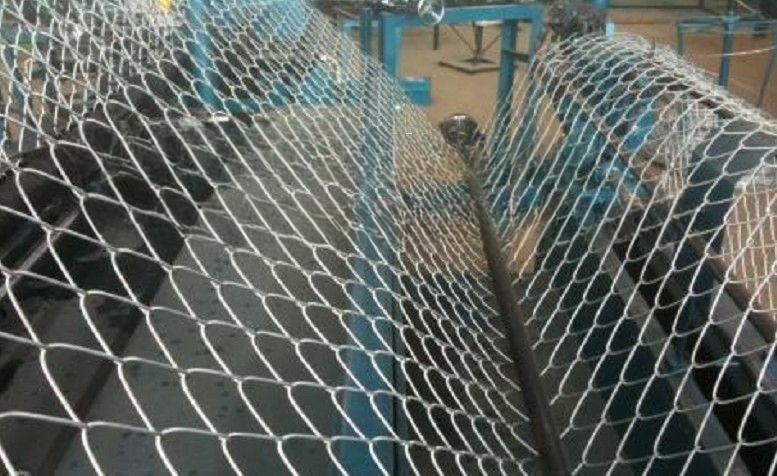

Равномерная сетка с идеально гладкой поверхностью. Технология производства, обеспечивающая безупречное качество - равномерность ячеек (±1 мм на 10 м)

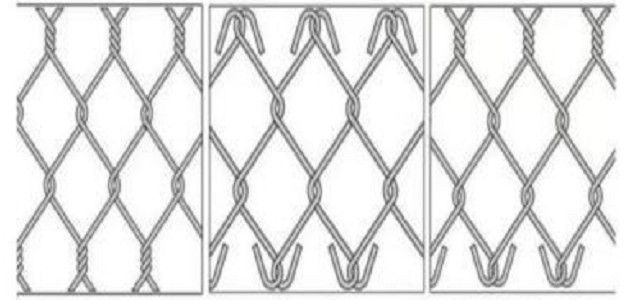

Возможность настройки 3 вариантов скрутки

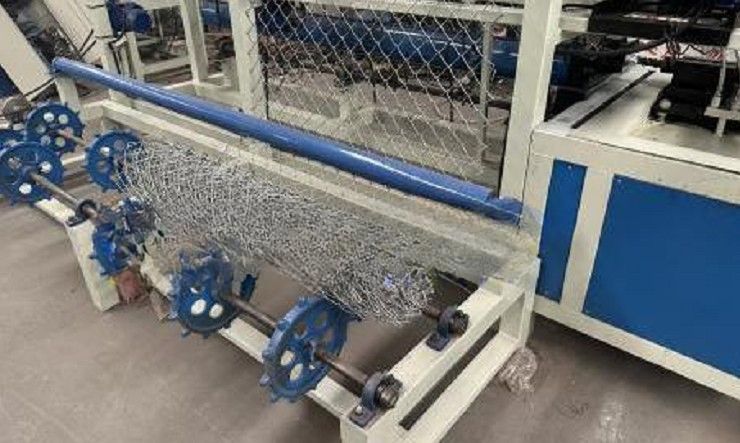

Устройство для прокатки сетки

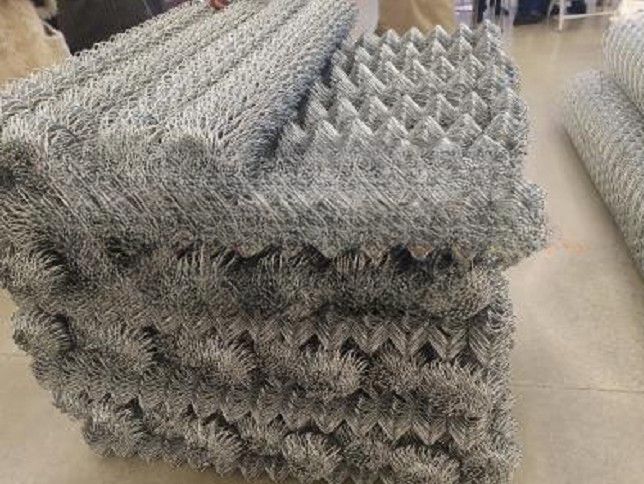

Смотка готовой сетки

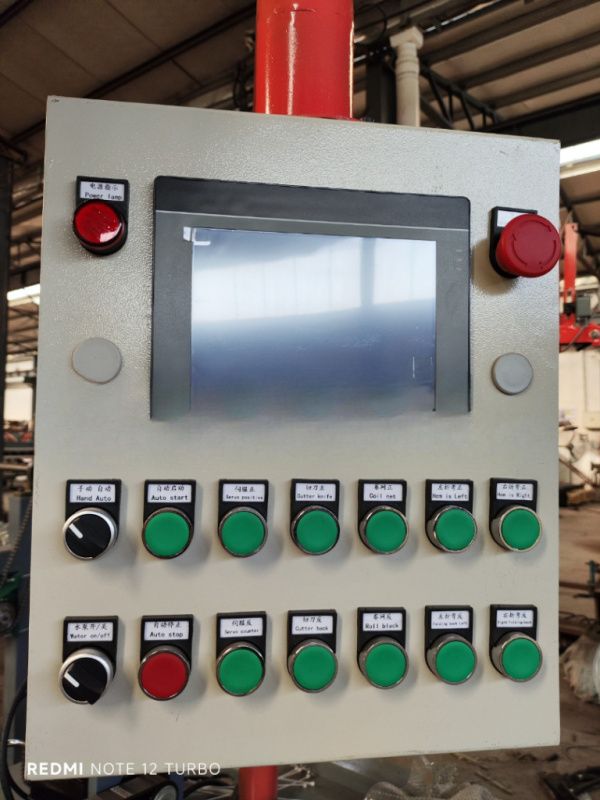

Электронная система управления
В стоимость входят пуско-наладочные работы
