Описание
Технические параметры:
Сырье: ненужная картонная коробка
Выходная бумага: крафт-бумага, тестовая подкладочная бумага, гофрированная бумага.
Чистая ширина бумаги: 1092 мм
Вес в граммах: 80-200 г/м2
Производительность: 4-6 Т/сут
Рабочая скорость: 70-80 м/мин
Ширина рельса: 1300 мм
Способ привода: преобразование частоты переменного тока, секционный привод
Основные части бумагоделательной машины:
Часть цилиндра: Форма цилиндра из нержавеющей стали Φ1000 мм ×1100 мм из двух частей, рулон Φ200 мм× 1100 мм из двух частей, задний рулон Φ300 × 1200 мм из одной части.
Ролик для выжимания воды: один комплект, 2 шт, Φ220mmx1100mm
Прижимная часть: две основные прижимные части, нижний рулон Φ300mmx1100mm две штуки, Φ350mm x1100mm, верхний рулон две штуки,
Часть сушилки: Сушилка Φ1250 мм × 1100 мм может быть двухкомпонентной, двухслойная сушилка может иметь вытяжной колпак в одном комплекте, осевой вентилятор Φ600 в одном комплекте. устройство для полутеневого давления.

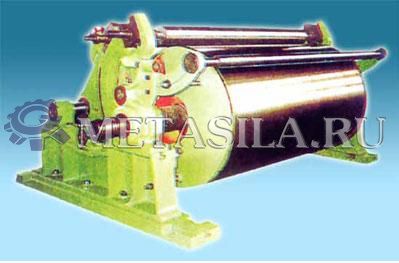

Каландр из двух рулонов в одном комплекте: верхний рулон Φ350mmx1100mm, нижний
рулон Φ350mmx1100mm, рулон из холодного твердого чугуна.
Намоточная часть: один комплект намоточной машины, диаметр цилиндра равен Φ 500ммх1050мм.
Привод и управляющая часть: преобразование частоты переменного тока, секционный привод.
Технологическая схема производства макулатурной массы:
Картонная коробка для отходов
↓
Гидропульпатор низкой консистенции
↓
Пульповый насос
↓
Вибрационный грохот
↓
вертикальный резервуар для пульпы 1#
↓
Наклонная проволока
↓
вертикальный резервуар для пульпы 2#
↓

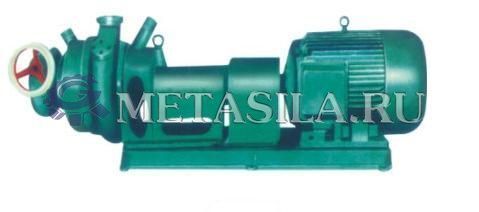

Двухдисковый рафинер
↓
вертикальный резервуар для пульпы 3#
↓
Отправьте целлюлозу в резервуар для предварительной обработки целлюлозы перед бумагоделательной машиной
Список оборудования：

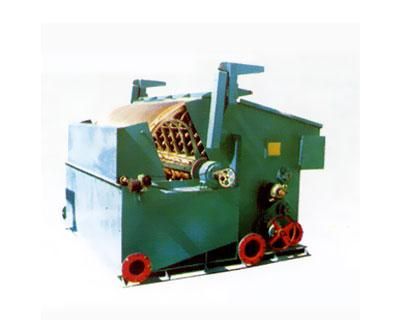

Горизонтальный гидропульпер объемом 1 м3. 1 комплект
Измельчите макулатуру、 целлюлозная доска

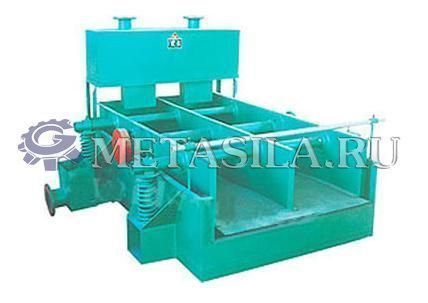

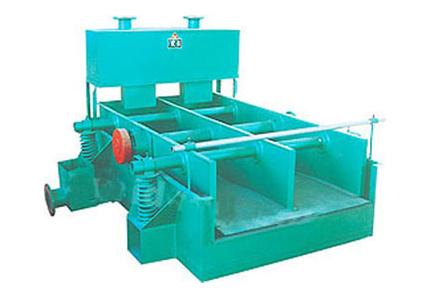

Высокочастотный вибрационный экран площадью 2м2. 1 комплект
Отсеять все включения в шламовом насосе
Двухдисковый рафинер Φ330. 1 комплект
Измельчите бумажную массу

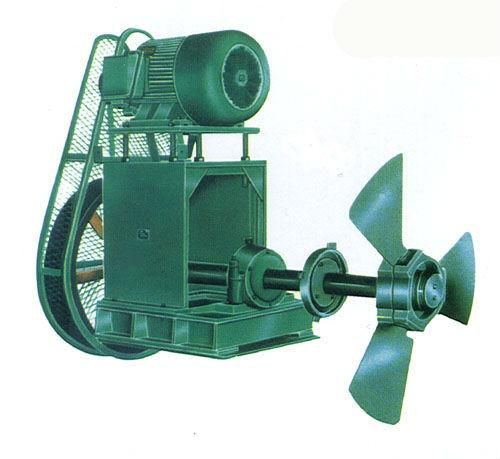

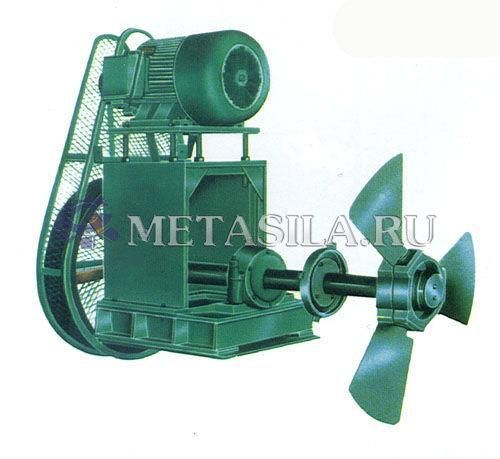

Подруливающий двигатель Φ500. 3 комплекта
Размешайте мякоть в мякотной массе

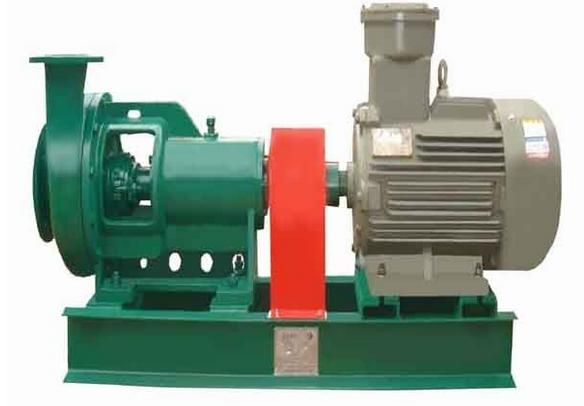

Пульповый насос транспортирует бумажную массу 4 комплекта
Наклонная проволока для уплотнения пульпы 1 комплект
Основное оборудование для линии бумагоделательной машины:

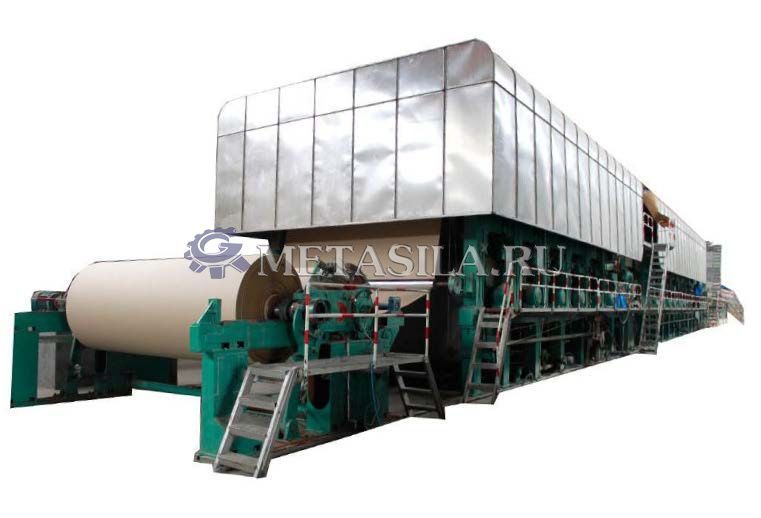

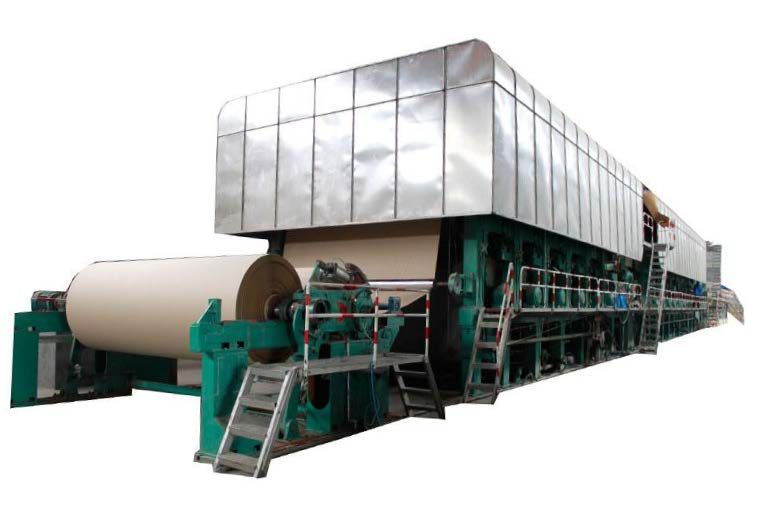

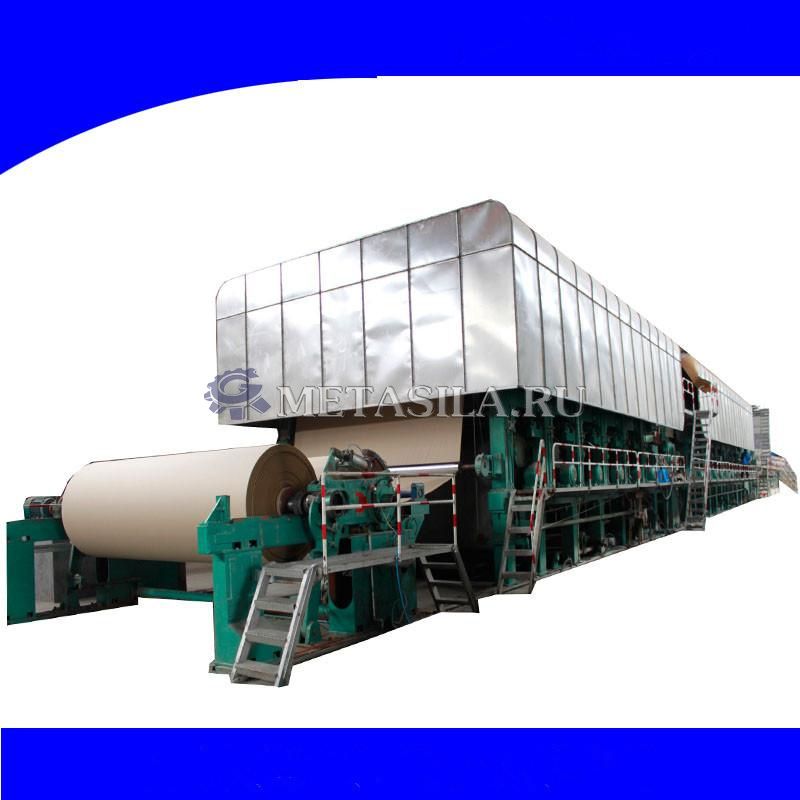

Машина для изготовления бумаги диаметром 1092 мм
Сделайте из бумажной массы гигантский рулон бумаги. 1 комплект
Φ1250 мм

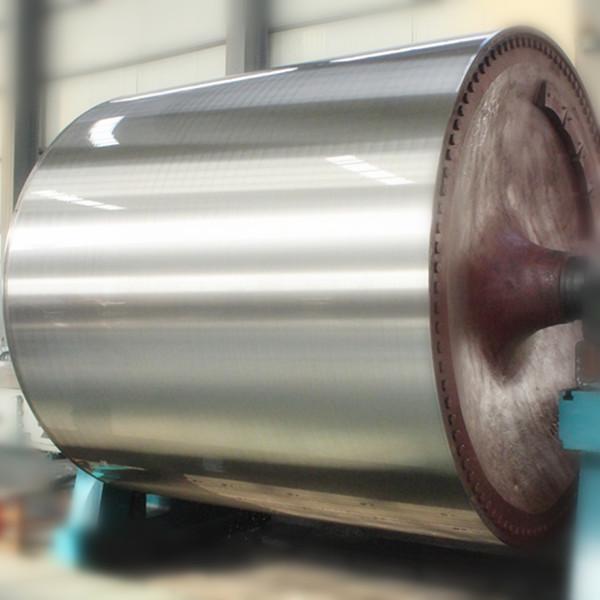

Банка для сушки 6 шт.
Высушите влажный бумажный лист

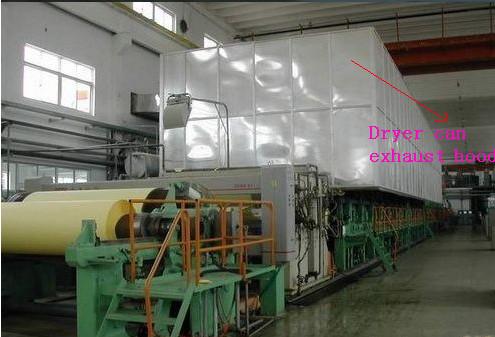

Вытяжной колпак сушильной камеры.1 шт.
Удаляйте водяной пар в процессе сушки
Осевой вентилятор Φ600
Подсоедините вытяжной колпак к сушилке и удалите водяной пар
1 шт.

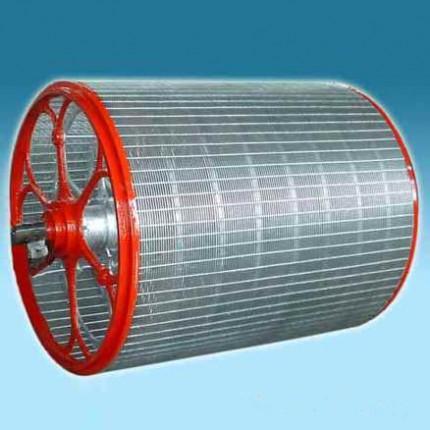

цилиндрическая форма диаметром Φ1000 мм
Отфильтруйте воду, сделайте из мякоти влажный бумажный лист.
Рулон. 5 шт.
Прижимной верхний ролик 3 комплекта
Прижимной нижний ролик 3 комплекта
Цилиндрический формовочный чан
Вместе с цилиндрической формой сформируйте влажный бумажный лист
5 комплектов
Вакуумная всасывающая коробка
Впитайте влагу с помощью влажного бумажного листа
6 комплектов

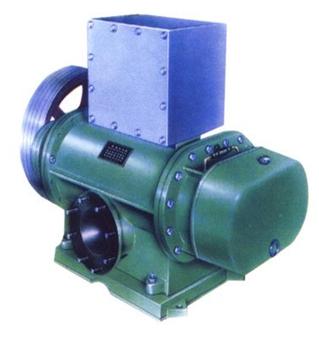

Корневой вакуумный насос
Вытягивание влаги из влажного бумажного листа 1 комплект

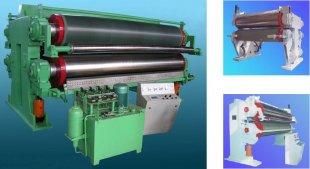

Двухвалковый каландр
Для улучшения гладкости, блеска и герметичности бумаги. 1 комплект

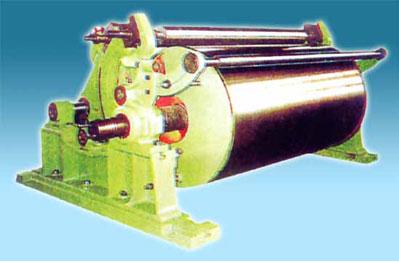

Намоточная машина диаметром 787 мм
Намотайте бумагу 1 комплект
очиститель для удаления тяжелых примесей из бумажной массы 7 комплектов
Десандерный насос 1 комплект
Подруливающий двигатель Φ500
Размешайте мякоть в мякотной массе. 1 комплект
Отрегулируйте коробку
Отрегулируйте толщину листа бумаги 1 комплект
Коробка высокого уровня
Стабильный вес в граммах комплекта из 2 листов бумаги
Насос для белой воды 1 комплект
Водяной насос высокого давления 1 комплект
Воздушный компрессор
Сжатый воздух, повышающий давление 1 комплект
Резервуар для хранения воздуха
Хранение сжатого воздуха и поддержание стабильности давления. 1 комплект
Шкаф преобразования частоты
Отрегулируйте скорость бумагоделательной машины. 1 комплект

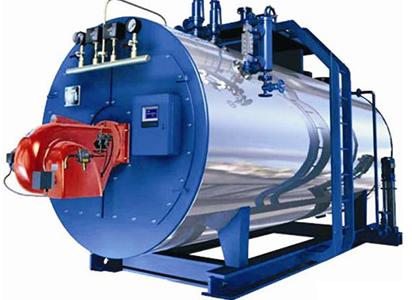

Бойлер
Превратите воду в горячий пар для сушки влажной бумаги. 1 комплект
В стоимость включены пуско-наладочные работы
-
