Автоматическая линия по производству и упаковке панировочных сухарей (модель NFW-250)

Производительность линии составляет 200-250 кг/ч

Производственный процесс включает автоматическое смешивание, экструзию, резку, дробление и сушку.

Сухари широко используются в качестве пищевой добавки и в качестве покрытия для различных блюд, таких как жареная курица, рыба, морепродукты (креветки), луковые кольца и т.д.

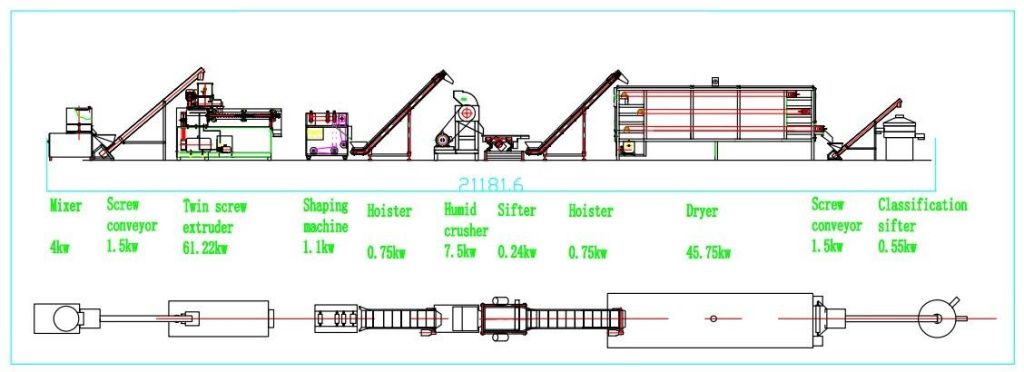

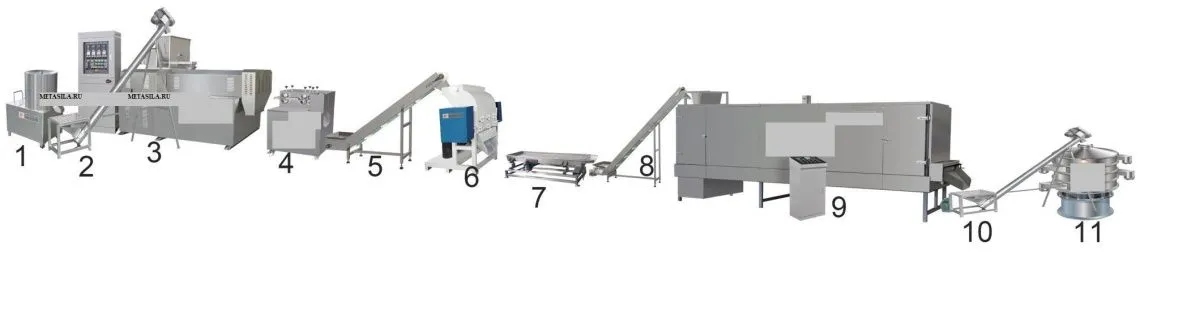

1 Миксер

2 Шнековый конвейер

3 Экструдер

4 Формовочная машина

5 Подъемник

6 Дробилка

7 Вибросито

8 Подъемник

9 Сушилка

10 Конвейер

11 Просеиватель

Реальная мощность: 87,4кВт

Размер цеха: 22*2*4 площадь 44 м2

Количество персонала: 2-3 человека

Состав линии (включено в стоимость):

Смеситель

Шнековый транспортер

Двухшнековый экструдер

Формовочная машина

Подъемник

Дробилка

Вибрирующий просеиватель

Подъемник

Сушилка (электрическая)

Шнековый транспортер

Классификационный просеиватель

Упаковочная машина

Подробное описание:

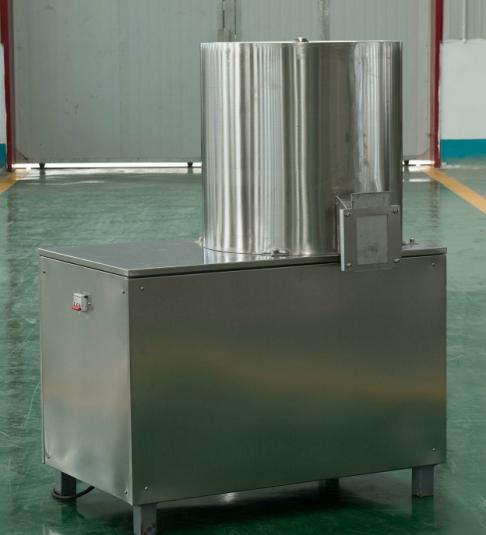

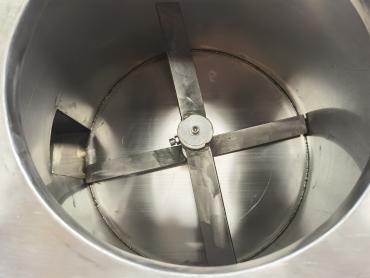

Смеситель

Производительность: 40-50 кг/5 минут

За один час можно перемешать 12 раз,

производительностью 480-600 кг/ч.

Мощность (кВт): 4,0

Размеры (мм): 1060*750*1400

Вес (кг): 180

Функция: Смешивание сырья, воды и других добавок.

Это первый этап обработки пищевых продуктов.

Материал: Резервуар SUS 304

Весь барабан изготовлен из нержавеющей стали. конструкция выпускных отверстий с открывающейся ручкой и уплотнительным материалом PTFE, предотвращающим утечку материала.

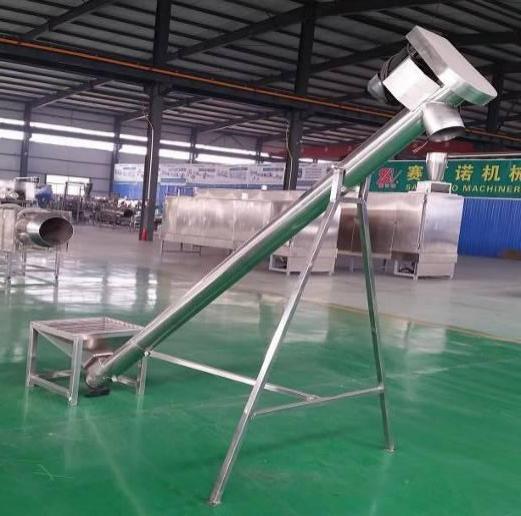

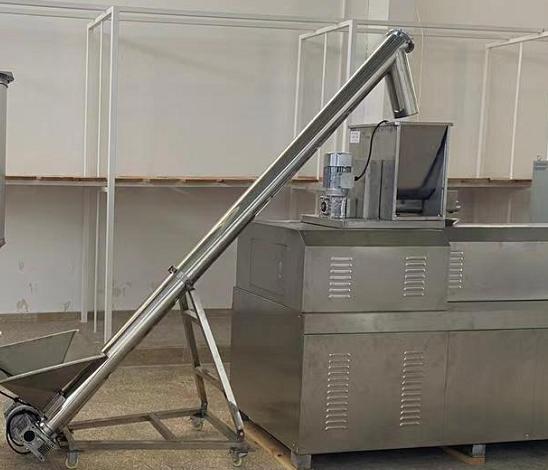

Шнековый транспортер

Мощность (кВт): 1,5

Размеры (мм): 3200*400*400

Вес (кг): 84

Функция: Подача смешанного сырья в герметичном ролике из нержавеющей стали в загрузочный бункер экструдера без протечек и загрязнения пылью.

Количество подаваемого материала равномерно и стабильно.

Материал: нержавеющая сталь.

Скорость подачи может регулироваться преобразователем частоты в соответствии со скоростью подачи экструдера.

Герметичный барабан для подачи. Угол наклона может регулироваться в соответствии с фактическими требованиями.

В нижней части имеется отверстие для очистки от остатков материала.

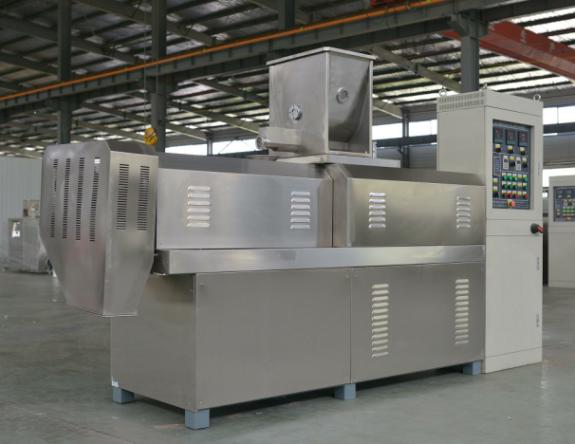

Двухшнековый экструдер

Общая мощность (кВт): 61,22

Мощность двигателя (кВт): 45

Мощность нагрева (кВт): 14

Мощность подачи (кВт): 0,75

Мощность резания (кВт): 1,1

Мощность масляного насоса (кВт): 0,37

Размеры (мм): 2600*1000*1800

Вес (кг): 1370

Специально разработанная двухшнековая система прессует и формирует из сырья пищевые продукты различных размеров и форм.

Система управления, система подачи, система экструзии, система нагрева, система резки, система смазки.

Винт и цилиндр изготовлены из высококачественной легированной стали, со специальной закалочной обработкой, твердостью 60-62HRC и более длительным сроком службы.

Материал зубчатого колеса изготовлен из специальной легированной стали, все детали которой были отшлифованы с точностью 5-6 мм.

Коробка передач имеет функцию снижения скорости, которая позволяет напрямую соединять двигатель и винт, обеспечивая высокую эффективность передачи.

Весь двигатель управляется инвертором, который может экономить электроэнергию и защищать экструдер

Самоочищающийся, при остановке его можно чистить без разборки.

Система автоматического контроля температуры; обеспечивает более прямой контроль температуры и точность параметров.

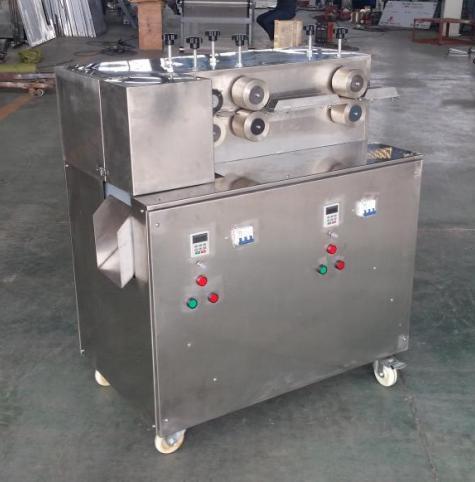

Формовочный станок

Мощность (кВт): 1,1

Размеры (мм): 1050*650*1250

Вес (кг): 210

Функция: Разрезание экструдированных листов сырья на куски разного размера и подготовка его к измельчению.

Материал: Нержавеющая сталь.

Можно регулировать скорость резания, изменяя длину заготовки.

Два двигателя регулируют скорость резания по отдельности.

Подъемник

Мощность (кВт): 0,75

Размеры (мм): 1600*700*1600

Вес (кг): 50

Функция: Передача продукта на следующую машину.

Опорная рама изготовлена из нержавеющей стали.

Двигатель соединен с приводным валом напрямую, без цепи, что позволяет экономить затраты и продлевать срок службы.

Высоту можно регулировать с помощью анкера

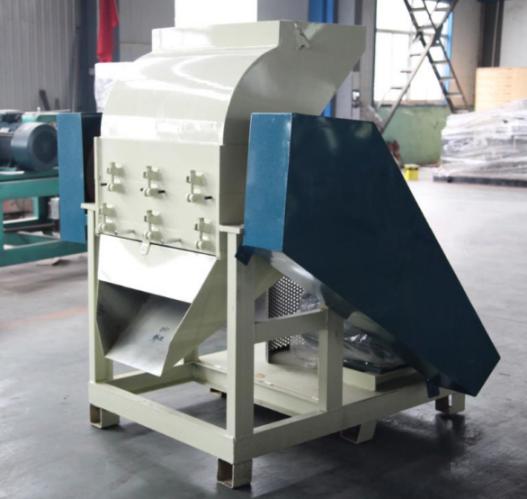

Дробилка

Мощность (кВт): 7,5

Размеры (мм): 1200*1000*1550

Вес (кг): 600

Функция: Сита с различными отверстиями измельчают на продукты разного размера.

Материал: Опорная рама: Углеродистая сталь

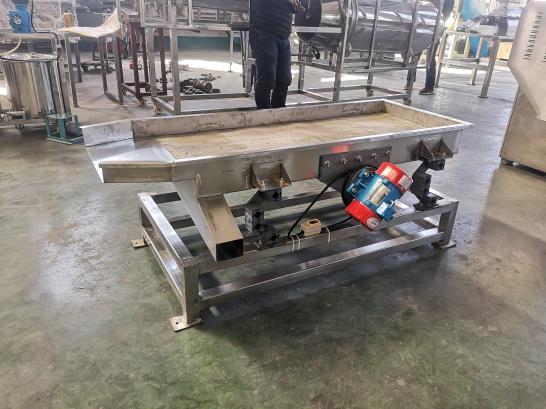

Вибрационный просеиватель

Мощность (кВт): 0,24

Размеры (мм): 1650*1000*600

Вес: 155 г

Функция: Встряхивание всех продуктов с помощью вибромотора, чтобы избежать слипания продуктов.

После того, как продукт попадет в сито, оно просеет и поможет равномерно распределить продукт в следующую машину, которая выполняет функцию распределителя.

Материал: нержавеющая сталь.

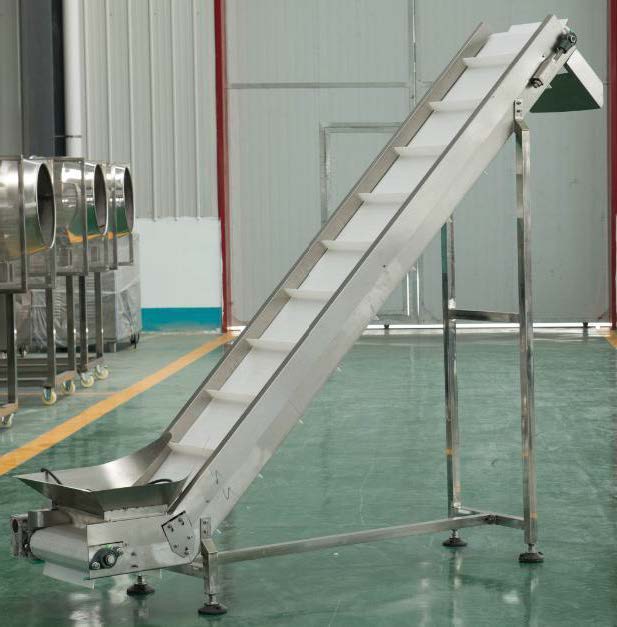

Подъемник

Мощность (кВт): 0,75

Размеры (мм): 2200*700*2200

Вес (кг): 77

Функция: Передача продукта на следующую машину.

Материал:

Опорная рама: Нержавеющая сталь.

Конвейерная лента: Съемный ПВХ.

Особенности:

Двигатель напрямую соединен с приводным валом без цепи, что позволяет экономить затраты и продлевать срок службы.

Конструкция цепной пластины обеспечивает низкие затраты на техническое обслуживание.

Высоту можно регулировать с помощью анкера

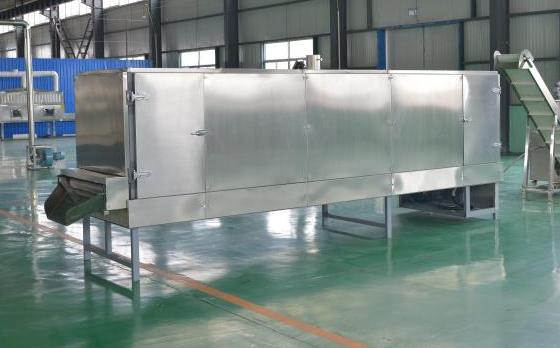

Сушилка (электрическая)

5-слойная, 5-метровая

Температура сушки: 10—150℃

Время высыхания: 5-60 минут

Мощность приводного двигателя (кВт): 0,75

Мощность нагревательного двигателя (кВт):45

Общая мощность (кВт): 45,75

Размеры (мм): 5400*1200*1800

Вес (кг): 1605

Функция: Высушивание и выпекание изделий при помощи электрического нагревателя.

Особенности:

Время высыхания продукта регулируется частотным преобразователем. Скорость ленты

регулируется.

Температура сушки может быть установлена.

Отображение тока нагрева в режиме реального времени

Шнековый транспортер

Мощность (кВт): 1,5

Размеры (мм): 1600*400*400

Вес (кг): 60

Функция: Подача смешанного сырья в герметичном ролике из нержавеющей стали в загрузочный бункер классификационного просеивателя.

Количество подаваемого материала равномерно и стабильно.

Материал: нержавеющая сталь.

Особенности:

Скорость подачи может регулироваться преобразователем частоты в соответствии со скоростью подачи экструдера.

Герметичный барабан для подачи. Угол наклона может регулироваться в соответствии с фактическими требованиями.

В нижней части имеется отверстие для очистки от остатков материала.

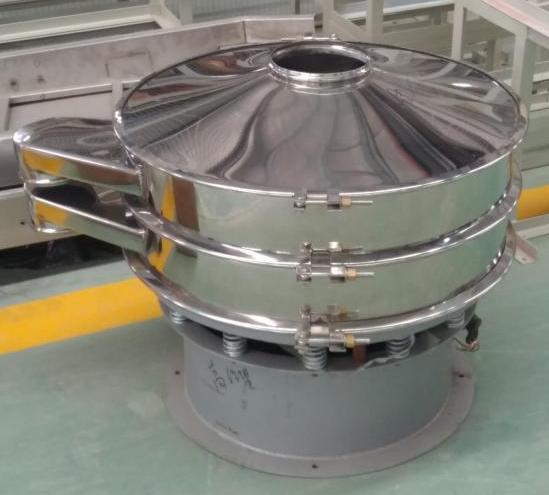

Классификационный просеиватель

Общая мощность (кВт) 0,55

Размеры (мм): 1000*1100*1400

Вес (кг): 155

Функция: Он отсеивает сухари разного размера для различных целей.

Материал: нержавеющая сталь

Размер сита может быть изменен в соответствии с вашими пожеланиями.

Внутри есть два слоя сита для разделения сухарей трех разных размеров.

Упаковочная машина (упаковка 500 г)

Общая мощность: Основная упаковочная машина (3 кВт)+10 дозатор головок (2,5 кВт) + конвейер Z-типа (1 кВт) + Конвейер для готовой продукции (90 Вт) =6,59 кВт

Объем воздушного компрессора: не менее 1 кубического метра (компрессор не входит в стоимость)

Размер (м): 3.5 ×2.0 ×3.9

Скорость упаковки: около 5-50 мешков/мин (зависит от конкретной упаковочной пленки и упаковочного материала)

Точность измерения: ≤±1,5%

Максимальная ширина пленки: 520 мм

Тип изготовления пакетов: В качестве упаковочного материала используется рулонная пленка, при изготовлении пакетов используется запечатывание сверху, снизу и с обратной стороны.

Толщина пленки: 0,06-0,12 мм

Упаковочный материал: Термостойкая композитная пленка, например, BOPP/CPP. ПЭТ/AL/PE и т.д.

Расход воздуха: 0,8Мпа, 0,83 м3/мин,

Ширина пленки: 220-520 мм, высота пленки: 80-400 мм

Вертикальная автоматическая упаковочная машина

Компьютерные комбинированные весы с четырнадцатью бункерами

Ковшовый элеватор типа Z

Конвейер для готовой продукции

В стоимость включены пуско-наладочные работы
