Описание

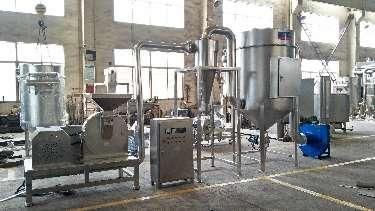

Линия измельчения
Напряжение питания 380 В / 50 Гц
Установленная мощность 75 кВт
Потребляемая мощность 75 кВт
Мощность вентилятора 18.5 кВт
Производительность 1000 кг/ч
Габариты (Д×Ш×В) 8.5 × 1.8 × 3.5 м
Описание:
Линия предназначена для измельчения высушенных продуктов в порошок.
Вакуумный разгрузчик + силос
Основные технические параметры:
Напряжение питания 380 В / 50 Гц
Установленная мощность 0.75 кВт
Потребляемая мощность 0.75 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 3.5 × 1.7 × 3.5 м
Вес 850 кг
Толщина стенок 1.2 мм
Вакуумная весо-дозирующая система подачи
Напряжение питания 380 В / 50 Гц
Установленная мощность 7.5 кВт
Потребляемая мощность 7.5 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 3.3 × 1.8 × 2.6 м
Вес 600 кг
Принцип работы:
Вакуумный насос создает разрежение, благодаря чему материал всасывается через сопло и транспортируется по трубопроводу в бункер.
В бункере происходит разделение материала.
Подача и выгрузка регулируются пневматическим трёхходовым клапаном (управляется PLC-контроллером).
Система оснащена продувочным устройством (сжатый воздух очищает фильтр после каждой выгрузки).
Компоненты системы:
Вакуумный питатель.
Автоматический весовой силос.
Система автоматического добавления воды.
Управление: Полностью автоматизировано через PLC-контроллер.
Преимущества:
Точное дозирование материалов (порошков/гранул).
Герметичность процесса — минимизация потерь и пылеобразования.
Компактность и энергоэффективность.
Применение:
Для производств, требующих автоматизированной подачи и взвешивания сыпучих материалов (пищевая, химическая, фармацевтическая промышленность).
Смеситель
Напряжение питания 380 В / 50 Гц
Установленная мощность 10 кВт
Потребляемая мощность 10 кВт
Производительность 1000 кг/ч
Габариты (Д×Ш×В) 1.8 × 1.0 × 1.4 м
Вес 300 кг
Особенности работы:
Оптимальная скорость вращения — обеспечивает однородность смеси без повреждения структуры материалов.
Компактная конструкция — подходит для ограниченных производственных площадей.
Идеален для:
Пищевой промышленности (смеси сухих ингредиентов).
Химического и фармацевтического производства.
Сельского хозяйства (кормовые смеси).
Двухголовый автоматический питатель
Технические характеристики:
Напряжение питания 380 В / 50 Гц
Установленная мощность 0.75 кВт
Потребляемая мощность 0.75 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 3.5 × 0.7 × 2.5 м
Толщина стенок 1.2 мм
Толщина стенок шнека 1.8 мм
Функция: Транспортировка готовой смеси материалов к основному питателю или следующему технологическому звену.
Конструкция: Двойная загрузочная головка — повышает эффективность подачи.
Усиленный шнек (толщина стенки 1.8 мм) — износостойкость при работе с абразивными смесями.
Герметичная система — минимизация потерь материала.
Управление: Автоматизированная работа (интеграция с PLC-контроллером линии).
Двухшнековый экструдер
Напряжение питания 380 В / 50 Гц
Установленная мощность 110 кВт
Потребляемая мощность 90 кВт
Питатель 1.5 кВт
Роторный резак 1.5 кВт
Масляный насос 0.55 кВт
Мощность нагрева 7 × 2 кВт = 14 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 5.5 × 1.2 × 2.3 м
Межосевое расстояние шнеков 85 мм
Длина шнеков 2050 мм
Материал шнеков 38CrMOAl (легированная сталь)
Вес 4500 кг
Размер нагревательных змеевиков 220 × 70 мм
Дополнительно: градирни для водяного охлаждения
Состав системы:
Подача сырья (автоматизированный питатель).
Экструзионный блок (два шнека с прецизионной геометрией).
Система нагрева (7 зон с точным термоконтролем).
Охлаждение (водяные градирни + воздушное).
Управление (частотное регулирование скорости, PLC-контроллер).
Распределительное устройство
Напряжение питания 380 В / 50 Гц
Установленная мощность 1.5 кВт
Потребляемая мощность 1.5 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 1.5 × 0.8 × 1.6/0.8 м
Функция: Равномерное распределение и подача материала на следующую стадию обработки или упаковки.

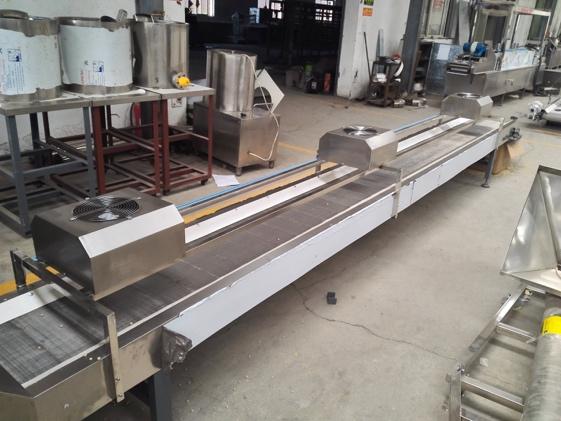

Охлаждающий конвейер
Напряжение питания 380 В / 50 Гц
Установленная мощность 1.5 кВт
Потребляемая мощность 1.5 кВт
Производительность 800–1000 кг/ч
Мощность вентиляторов 4 × 0.1 кВт = 0.4 кВт
Габариты (Д×Ш×В) 5.0 × 0.7 × 0.8 м
Пневматический транспортер
Напряжение питания 380 В / 50 Гц
Установленная мощность 0.75 кВт
Потребляемая мощность 0.75 кВт
Мощность вентилятора 0.75 кВт
Воздушный поток 1210 м³/ч
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 1.2 × 0.6 × 2.3 м
Вес 80 кг
Толщина стенок 1.2 мм
Функция: Транспортировка к следующему оборудованию в линии.

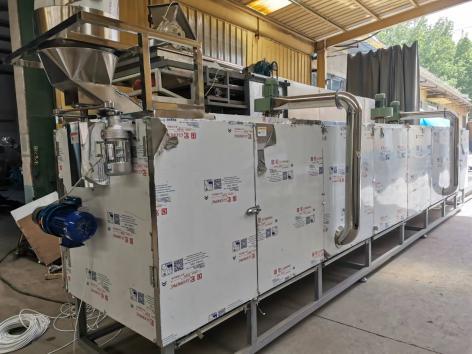

Пятислойная сушильная печь
Напряжение питания 380 В / 50 Гц
Установленная мощность 76.75 кВт
Потребляемая мощность 40 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 7.1 × 2.3 × 2.5 м
Мощность нагрева 56 кВт
Приводные двигатели 2 × 1.5 кВт
Размер сетчатого конвейера 112 м (ячейка 10×8 мм), нержавеющая сталь
Толщина стенок печи 60–100 мм
Мощность циркуляционных вентиляторов 3 × 1.1 кВт
Мощность вытяжного вентилятора 1 × 1.5 кВт
Общий воздушный поток 1 × 5000 м³/ч + 3 × 2825 м³/ч
Конструкция: 5 уровней — увеличенная площадь сушки при компактных габаритах.
Сетчатый конвейер из нержавеющей стали — устойчивость к коррозии и высоким температурам.
Толстые стенки (60–100 мм) — минимизация теплопотерь.
Пневматический транспортер
Напряжение питания 380 В / 50 Гц
Установленная мощность 2.2 кВт
Потребляемая мощность 2.2 кВт
Мощность вентилятора 2.2 кВт
Воздушный поток 1210 м³/ч
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 1.8 × 0.6 × 2.3 м
Вес 80 кг
Функция: Транспортировка между этапами производства с помощью пневматической подачи.
7-слойная сушильная печь
Напряжение питания 380 В / 50 Гц
Установленная мощность 96.75 кВт
Потребляемая мощность 80 кВт
Производительность 800–1000 кг/ч
Габариты (Д×Ш×В) 10.1 × 2.3 × 2.5 м
Приводные двигатели 2 × 1.5 кВт
Размер сетчатого конвейера 112 м (ячейка 10×8 мм), нержавеющая сталь
Толщина стенок печи 60–100 мм
Мощность циркуляционных вентиляторов 5 × 1.1 кВт
Мощность вытяжных вентиляторов 2 × 1.5 кВт
Общий воздушный поток 1 × 5000 м³/ч + 3 × 2825 м³/ч
Назначение: Сушка и обезвоживание полуфабрикатов с использованием электрического нагрева.
Конструкция: 7 уровней — максимальная эффективность сушки при компактных размерах.
Сетчатый конвейер из нержавеющей стали — устойчивость к коррозии и высоким температурам.
Усиленная теплоизоляция (стенки 60–100 мм) — снижение энергопотерь.
Охлаждающая машина
Входное напряжение 380 В/50 Гц
Установленная мощность 1,5 кВт
Потребляемая мощность 1,5 кВт
Производительность 800-1000 кг/ч
Мощность вентилятора 4x0,1 кВт
Размер 6,0×0,7×0,8

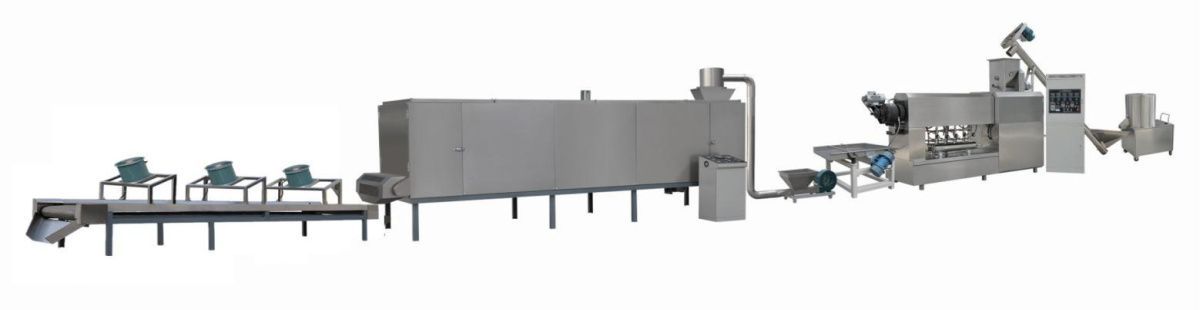

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЛИНИИ:
Производительность: 800-1000 кг/час.
Площадь рабочего цеха: 310 м2 и высота 3,0 м
Установленная мощность: 470,05 кВт, потребляемая мощность: 380,05 кВт
Напряжение / частота: 380 В / 50 Гц
Размеры (м): 46, 0x8,9x3,5 м
Персонал: 1-2 человека
В стоимость включены пуско-наладочные работы
