Полностью автоматическая линия по переработке, заморозке и упаковке фруктов

Комплектация:

Конвейер, 1 шт.

Рабочий стол , 1 шт.

Конвейер, 1шт.

Пузырьковая моечная машина, 1шт.

Машина водяного охлаждения, 1 шт.

Чиллер для охлаждения, 1 шт.

Вибрационная обезвоживающая машина , 1шт.

Линия воздушного охлаждения, 1 шт.

Фризер (шоковая заморозка), 1 шт.

Холодильная система для фризера . 1 шт.

Конвейер, 1шт.

Автоматическая весо-упаковочная машина, 1шт.

Детектор металла, 1шт.

Круглый стол, 1шт.

Машина для запечатывания коробок,1 шт.

Описание:

Обработка клубники

Конвейер

Назначение: Подъем клубники и продуктов на линию сортировки

Мощность: 0,75 кВт

Габариты (Д×Ш×В): 3000×800×1200 мм

Вес: 100 кг

Материал корпуса: Нержавеющая сталь SUS304

Материал ленты: POM (полиоксиметилен)

Количество: 1 шт.

Рабочий стол

Назначение: Удаление плодоножек и отбраковка поврежденной клубники (ручная обработка)

Мощность: 1,5 кВт

Габариты (Д×Ш×В): 4000×1000×1300 мм

Производительность: 800 кг/ч

Материал корпуса: Нержавеющая сталь SUS304

Количество: 1 шт.

Конвейер

Назначение: Подача продукции в пузырьковую моечную машину

Мощность: 0,75 кВт

Габариты (Д×Ш×В): 4000×800×1200 мм

Вес: 500 кг

Материал корпуса: Нержавеющая сталь SUS304

Материал ленты: POM

Количество: 1 шт.

Обработка клубники/овощей

Пузырьковая моечная машина

Назначение: Очистка продукции с помощью пузырькового эффекта (время мойки 30-40 сек). Удаляет крахмал с поверхности, сохраняя качество овощей.

Мощность: 5 кВт

Габариты (Д×Ш×В): 5500×1800×1500 мм

Вес: 1200 кг

Материал: Нержавеющая сталь SUS304

Охладительная машина 1 (водяное охлаждение)

Назначение: Стабилизация температуры после бланширования, предотвращение размягчения при резком охлаждении.

Мощность: 5 кВт

Напряжение: 380В 50Гц

Габариты (Д×Ш×В): 6500×1931×1580 мм

Вес: 970 кг

Материал: Нержавеющая сталь SUS304

Количество: 1 шт.

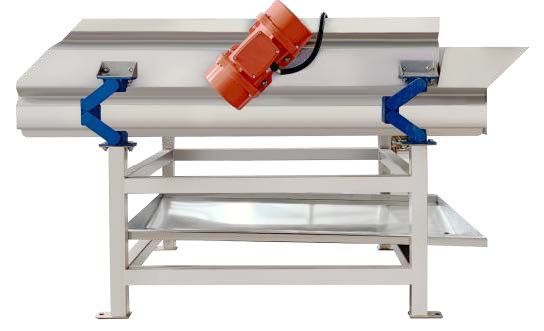

Вибрационная обезвоживающая машина

Назначение: Снижение температуры, транспортировка к замораживающему оборудованию.

Мощность: 1.25 кВт

Габариты (Д×Ш×В): 2000×1100×1100 мм

Вес: 200 кг

Материал: Нержавеющая сталь SUS304

Линия воздушного охлаждения перед загрузкой в морозильную камеру.

По линии воздушного охлаждения передаются в следующую морозильную камеру, чтобы удалить воду с помощью вентилятора над лентой.

Высота должна быть рассчитана исходя из высоты выходного отверстия морозильной камеры.

Мощность 6,75 кВт

Размер 4500 * 1080 * 2500 мм

Вес 400 кг

Материал SUS304

Толщина рамы ленты: 3 мм

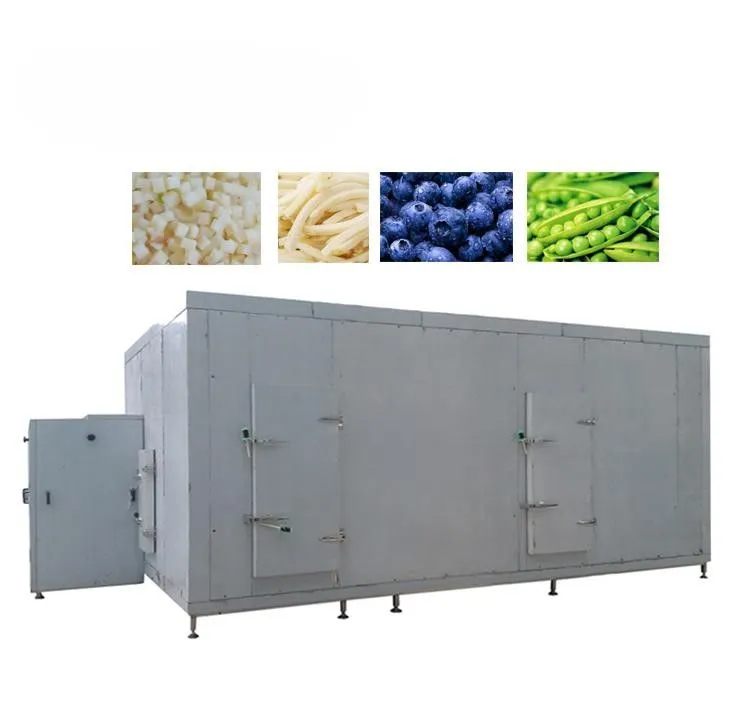

Морозильная камера

Конструктивные особенности

Большая эффективная поверхность с минимальным перепадом температур между испарителем и внутренней камерой заморозки.

Вентилятор испарителя и регулируемое устройство распределения холодного воздуха обеспечивают высокую скорость замораживания и равномерное качество продукции.

Регулируемое направление воздушного потока предотвращает утечку холода. Система контроля температуры позволяет настраивать высоту загрузки для минимизации потерь холодного воздуха.

Теплоизоляция:

o    Сэндвич-панели из пенополиуретана (толщина 150 мм).

o    Внешняя обшивка из нержавеющей стали SUS304 (толщина 0.8 мм).

o    Дверь с двойным уплотнением и петлями, устойчивыми к низким температурам и маслу.

Материалы: Все компоненты, кроме редуктора и двигателя, выполнены из нержавеющей стали SUS304.

Стабильность процесса:

o    Равномерное распределение температуры и скорости замораживания.

o    Быстрая заморозка продуктов (например, картофеля фри) без потери качества.

Энергоэффективность: Устройства регулировки ширины и сохранения температуры на входе/выходе минимизируют потери холода.

Корпус замораживающего тоннеля

o    Сэндвич-панели из нержавеющей стали с огнеупорным пенополиуретаном.

o    Толщина внешней обшивки: 0.6 мм (SUS304), внутренний слой: 150 мм.

Технические параметры панелей:

Объемный вес: ≥40 кг/м³.

Теплопроводность: ≤0.024 Вт/м·К.

Прочность на сжатие:

Стеновые и потолочные панели: 150–200 кПа.

Напольные панели: ≥300 кПа.

Водопоглощение: ≤4%.

Конвейерная лента

Материал: Сетчатая лента из нержавеющей стали SUS304 с пружинной конструкцией.

Преимущества:

§ Гладкая поверхность, гибкость и износостойкость.

§ Безопасна для продуктов (например, картофеля фри).

§ Контактная зона: Направляющие из высокомолекулярного износостойкого ПВХ.

§ Предотвращает падение продуктов и минимизирует трение.

Дополнительные характеристики

Стабильность размеров: Деформация <1% при -30°C (48 часов).

Самозатухание: Соответствие стандарту S/7s (огнестойкость).

Регулируемая скорость сетчатой ленты (SUS304).

Испаритель и размораживание

Он разработан на основе испаряющейся жидкости при температуре -40℃;

Это алюминиевая оребренная трубка, которая подвергается антикоррозийной обработке оксидом. Это может обеспечить равномерное замораживание, поток воздуха.

Это осевой воздушный вентилятор, который отличается низким уровнем шума и стабильно работает.

Технические характеристики

Производительность 300 кг/ч

Тип заморозки Индивидульная (шоковая) заморозка

Температура на входе/выходе +15 / -18°C

Температура заморозки -35°C

Время заморозки 10–50 мин

Хладагент R404A

Энергопотребление при заморозке (±40°C) 46 кВт

Мощность морозильного агрегата 7 кВт

Диаметр трубопровода φ42×2 мм

Давление воды на входе ≥2.5 кг/см²

Высота продукта ≤100 мм

Ширина конвейерной ленты 800 мм

Длина входной/выходной ленты: 1000 мм / 1000 мм

Габаритные размеры (Д×Ш×В) 6500×3400×3100 мм

Каркас: Двухслойная нержавеющая сталь (SUS304) с наполнителем ≥40 кг/м³, толщина 150 мм

Конвейерная лента и регулировка скорости: Нержавеющая сталь SUS304, частотное регулирование скорости. Плавная работа, износостойкость.

Внутренняя конструкция: Полностью из нержавеющей стали SUS304

Холодильная система

Компрессорная установка:

o    Тип: Винтовые компрессоры (битерные) немецкого производства Bitzer

o    Система: Объединенная высокого/низкого давления

o    Хладагент: R404A

o    Рабочая температура испарения: -42°C

o    Ресурс работы: Долговечность даже при полной нагрузке

Ключевые преимущества:

o    Энергоэффективность: Автоматическая оптимизация работы через PLC-контроллер

o    Компактность: Все компоненты (компрессор, ресивер, маслоотделитель и др.) интегрированы на одной раме

o    Надежность: Использование мировых брендов комплектующих

o    Автоматизация: Встроенные системы защиты (от перегрева, скачков давления и т.д.)

Дополнительные системы:

o    Трехступенчатое регулирование мощности

o    Маслоотделитель с подогревом

o    Ресивер с датчиком уровня и сигнализацией

o    Обратный клапан на нагнетающей магистрали

o    Фильтр-осушитель на линии всасывания

Технические параметры

Расчетные условия: Температура испарения: -42°C

Температура конденсации: +35°C

Мощность: Номинальная: 88,7 кВт

Рабочая: 55,8 кВт

Хладагент      R404A

Способ охлаждения: Водяное охлаждение

Конвейер

Используется для подачи замороженных продуктов в упаковочную машину

Мощность 0,75 кВт

Размеры 3000 * 1100 * 1100 мм

Скорость ленты регулируется

Ширина ленты должна быть рассчитана исходя из фактического дизайна

Количество: 1 комплект

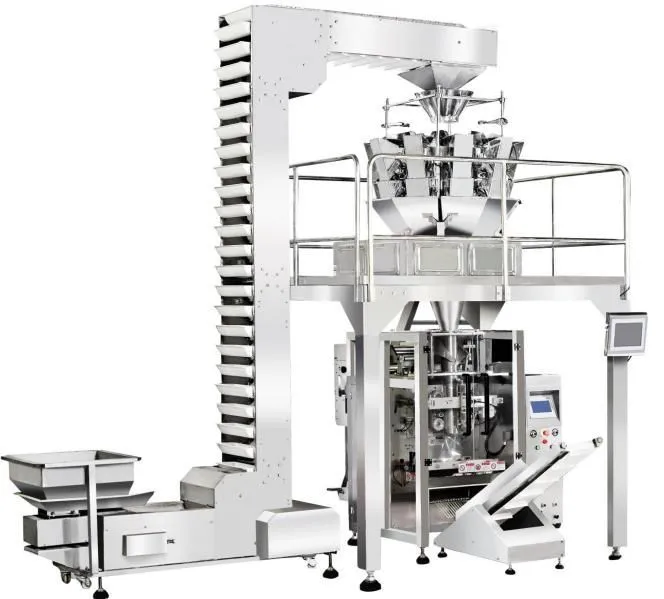

Автоматическая весо-упаковочная машина

Основные компоненты системы:

1.      Вибрационный питатель

2.      Z-образный конвейер для подачи материала

3.      14-головочный компьютерный весовой дозатор

4.      Рабочая платформа

5.      Упаковочная машина

6.      Конвейер готовой продукции

Характеристики:

Материал: Полностью из нержавеющей стали 304.

Гибкость: Легкая замена форм и регулировка параметров.

Система подачи пленки: Две тянущие ленты с сервоприводом.

Трехзонный контроль температуры.

Автоматика: Остановка при окончании пленки.

Технические параметры упаковочной машины:

Макс. ширина пленки 520 мм

Ширина пакета 140–250 мм

Длина пакета 80–350 мм

Диаметр рулона пленки До 520 мм

Скорость упаковки 20–60 пакетов/мин

Объем дозирования До 1500 мл

Толщина пленки 0,07–0,15 мм

Питание 220 В, 50 Гц (однофазное)

Габариты (Д×Ш×В) 1217×1015×1343 мм

Вес машины 1500 кг

Стандартный 14-головочный компьютерный весовой дозатор

Простота управления:

Функция восстановления заводских настроек

Сенсорный интерфейс для удобного контроля

Гигиеничность: Корпус из нержавеющей стали 304

Степень защиты IP64 (водо- и пыленепроницаемость)

Автоматическая статистика (вес, количество, процент брака)

Технические параметры:

Конфигурация: 14 головок

Диапазон взвешивания 5–1500 г (зависит от материала)

Средняя погрешность 0,2–0,4 г на пакет

Точность ±0,1–2 г

Макс. Скорость 700 взвешиваний/мин

Дополнительные компоненты упаковочной линии

Функции весового дозатора:

·         Многоязычный интерфейс

·         Гигиеничный дизайн: Детали из нержавеющей стали для контакта с продуктами. Конструкция без «мертвых зон» для легкой очистки.

Интеграция: Синхронизация с упаковочной машиной для автоматизации.

Мониторинг: Реальное отображение параметров работы.

Компоненты:

Датчик взвешивания HBM (Германия)

Чип памяти ATMEL (США)

Сенсорный экран LG (Корея)

Модуль связи EXAR (США)

Z-образный элеватор

Назначение: Транспортировка сыпучих продуктов снизу вверх.

Платформа электронных весов

·         Материал: Углеродистая сталь или нержавеющая сталь 304 (на выбор).

·         Функция: Поддержка комбинированных весов для ручной загрузки и контроля.

Конвейер готовой продукции

·         Задача: Транспортировка упакованных товаров с минимизацией брака.

Металлодетектор

Используется для обнаружения металла в упаковочных пакетах и выталкивания металла с конвейерной линии.

Высота проверки: 170 мм

Ширина проверки: 400 мм FE≥ф1,0 мм SUS≥ф1,5 мм

Скорость: 0,35 м/с

Общая длина: 1650 мм

Температура: -20℃--45 ℃

Мощность: 3 кВт / ч при 440 В 60 Гц

Количество: 1 комплект

Стол для сбора

Поворотный стол для сбора упаковочных пакетов.

Диаметр: 1,2 м

Материал: SUS304

Мощность: 0,75 кВт

Количество: 1 комплект

Машина для запечатывания картонных коробок

Скорость запечатывания: 8-12 коробок в минуту

Размер уплотнения (мм): L200-600, W150-500, H130-500 мм

Напряжение питания: 220 В

Мощность: 400 Вт

Давление воздуха: 6 кг/см3

Расход воздуха: 150 л/мин

Ширина ленты: 48, 60, 70 мм (на выбор)

Размер машины: L1850 * W1250 * H1550 мм

Вес машины: 250 кг

Высота стола: 620 мм

Спецификация:

Выключатель питания Schneider

Контактор Schneider

Держатель предохранителя Schneider

Фотоэлектрический выключатель Omron

Цилиндр Airtac

Электромагнитный клапан Airtac

В стоимость включены пуско-наладочные работы
