Описание
Технические параметры
Блок 45Т
Номинальное усилие ползуна, КН 450
Ход ползуна, мм 240
Количество поездок Время /мин 30-60
Максимальная высота формы, мм 450
Дно ползунка Размеры
Слева и справа мм 410
спереди и сзади мм 340
Размер настольной тарелки
Слева и справа мм 800
спереди и сзади мм 800
Толщина столешницы мм 130
Расстояние от стола до земли, мм 700
Мощность двигателя, кВт 5,5 кВт
Размеры 1450*2050*2710
Ход подъема 250 мм
Ход передней и задней головок 250 мм
Максимальный диаметр установленного материала ø800 мм
Максимальная ширина материала 700 мм
Длина подачи 0.1~9999 мм
Точность подачи ±0.1мм
Мощность машины 2 кВт
рабочее напряжение 3,0ОК не внезап2ное220 В по умолчанию (опционально)
Вес машины 550 кг

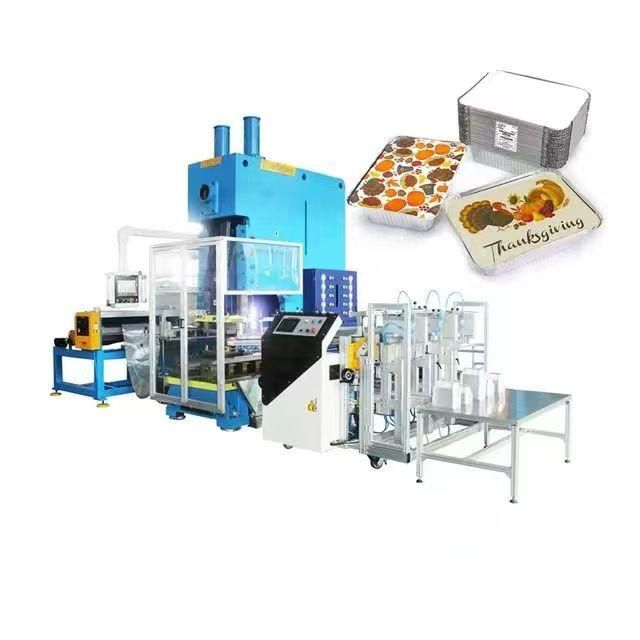

Процесс линии по производству ланч-боксов из алюминиевой фольги:
1) Загрузите катушку в устройство подачи
2) Питатель смазывает материал маслом
3) Передняя подача подает промасленный материал в форму.
4) формирование пуансонным прессом.
5) Штамповка изделий в пресс-форме
Процесс производства крышки коробки для ланча из алюминиевой фольги：
1. Установите катушку или катушку с рисунком
2. Подача в форму
3. Штамповка, вырубка, подача, ленточная транспортировка продуктов
4. Сбор
Требования к производственной площадке и размещению：
Пол производственного цеха должен быть ровным, без углублений, а фундамент - прочным.
Описание составного оборудования производственной линии

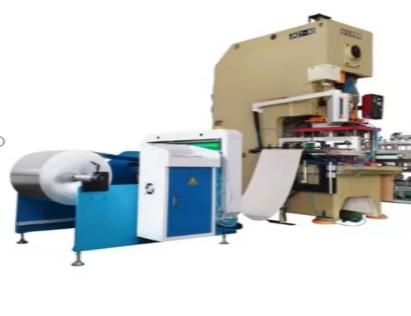

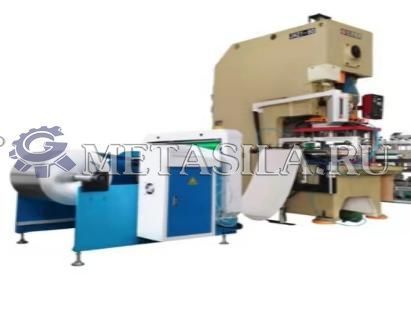

Штамповочные машины
В фюзеляже применена коробчатая конструкция, сваренная из стальных пластин, применяется сварка в среде защитного газа CO2, а для ключевых сварных швов (точек), которые обладают высокой прочностью и жесткостью, а также стабильностью высокой геометрической точности, проводятся специальные проверки, такие как дефектоскопия и обработка для снятия напряжения при отпуске.
Форма главного привода: конструкция рычага коленчатого вала, продольное расположение коленчатого вала с небольшим расстоянием между точками поворота, компактная конструкция.
Тип привода: мокрая муфта с высоким крутящим моментом.
Приводная система: двигатель-шкив-зубчатая пара.
Медные плитки, подшипники:
Система управления использует импортированный двойной клапан, который является чувствительным и надежным.
Мокрая муфта с высоким крутящим моментом, с низкой инерцией, высоким крутящим моментом, отсутствием загрязнения, малошумными характеристиками, в соответствии с экологическими требованиями, длительным сроком службы, низкими затратами на техническое обслуживание.
Главный двигатель использует режим регулирования скорости односкоростного двигателя + преобразователя частоты с защитой от короткого замыкания и перегрузки по току.
Чтобы предотвратить повторный запуск станка и обеспечить личную безопасность оператора, бесконтактный переключатель для предотвращения повторного запуска установлен таким образом, чтобы предотвратить повторное срабатывание ползунка и играть защитную роль.
Ползунок оснащен удлиненной шестигранной направляющей рейкой, а смазочная направляющая пластина изготовлена из композитного материала, который обладает высокой точностью направления и хорошей износостойкостью.
Скользящий блок оснащен гидравлическим устройством защиты от перегрузки, которое подаст сигнал о перегрузке при разгрузке, когда номинальный тоннаж превысит 10%, и
скользящий блок автоматически остановится. После перегрузки он должен вернуться на дюйм в верхнюю мертвую точку, и гидравлическое перегрузочное устройство автоматически компенсирует давление.
Угол поворота коленчатого вала отображается электронным способом на панели управления.
Автоматическая остановка в верхнем и нижнем предельных положениях; во время регулировки высота загрузки штампа отображается на приборе с точностью отображения 0,1 мм.

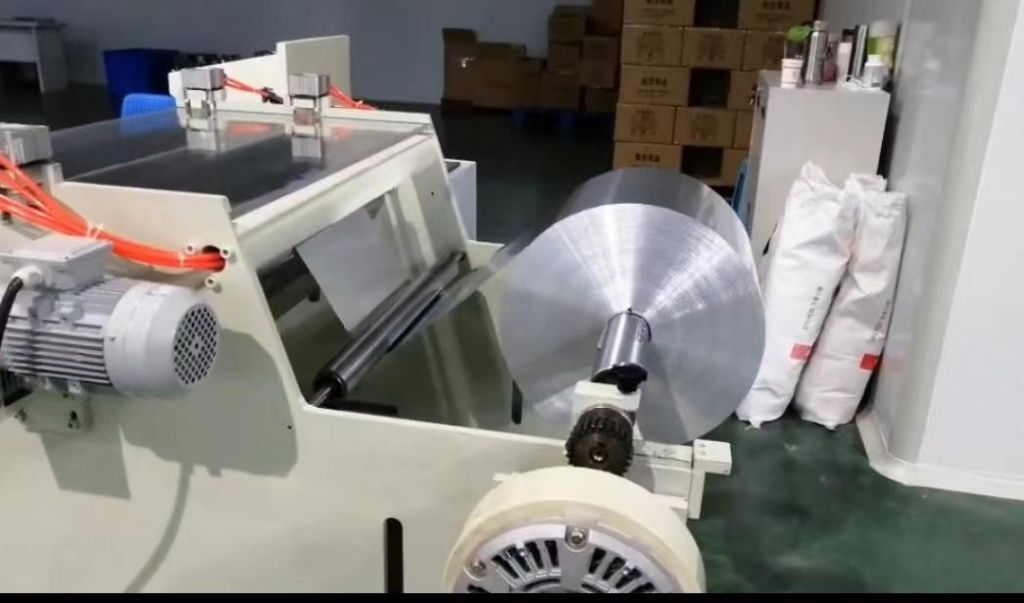

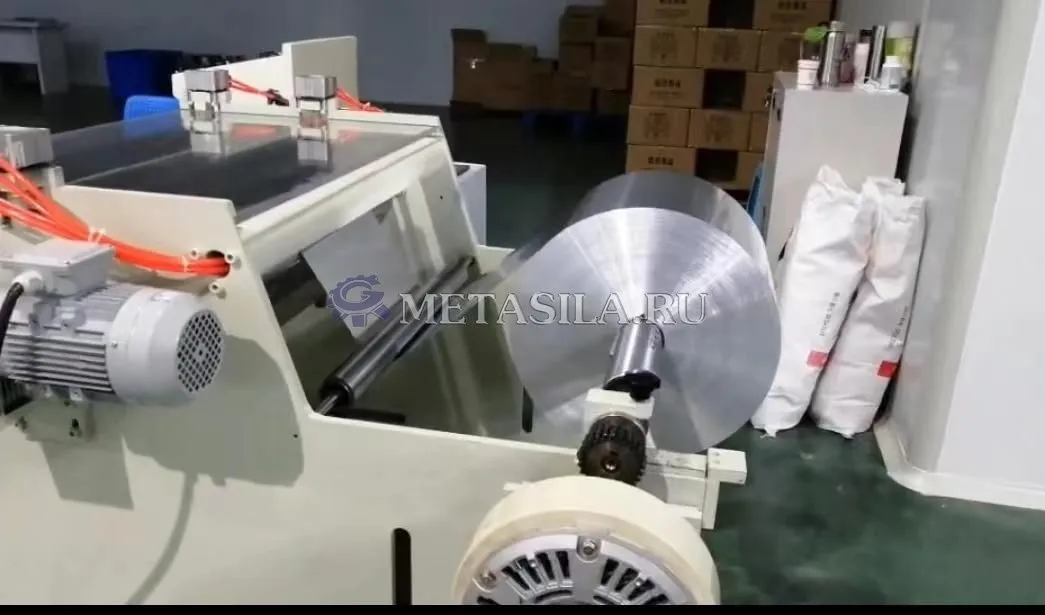

Загрузочная и смазывающая часть：
При подаче используется предохранительный патрон, который более удобен, эффективен и безопасен в использовании. Устройство подачи удобно для разматывания, просто для нарезания резьбы, отслеживающая подача без натяжения, удобная и быстрая регулировка центрирования влево и вправо, простая в использовании для смазывания.
Импортированный резиновый материал, трехосевая масляная структура, равномерное распределение масла, стабильный материал чистый и экономичный с точки зрения расхода топлива, длительный срок службы резинового вала.
Рама подающей головки: синхронная подача с двойным сервоприводом, оснащенная планетарным редуктором, высокая точность подачи, отсутствие частичного материала, более стабильная. Он может удовлетворить требования к подаче сморщенных и без морщин продуктов.
Функция: отсутствие перфоратора для остановки материала, автоматический сборщик ланч-боксов из алюминиевой фольги для отслеживания цвета материала.
Конструкция позволяет регулировать различные контейнеры из алюминиевой фольги без инструментов, а управление простое и удобное.
Предназначен для всех видов использования различных форм для контейнеров из алюминиевой фольги, с материалом карточки формы, обнаружением разряда, лучшей защитой формы и оборудования.
Процент настройки выходного напряжения, рекомендуемый диапазон настройки 5 кг нижний предел (20%) верхний предел (100%) 10 кг нижний предел (10-15%) верхний предел (60-100%)
Сервопривод ускорения и замедления ( диапазон настройки: 100-999, рекомендуется не менее 300, менее 300 может привести к скольжению или подъему материала)
Скорость при постепенной подаче (диапазон настройки 1-200)
Меньшие значения означают замедление, большие значения - скорость при автоматической подаче (диапазон настройки 200-1800)
Диапазон настройки шагового двигателя 200-800
Диапазон настройки серводвигателя 200-1800
Начальная настройка диаметра катушки (100-1000)
Изменить пароль параметра (315)
Рекомендуемый диапазон настройки (от 300 до 750)
В стоимость включены пуско-наладочные работы
