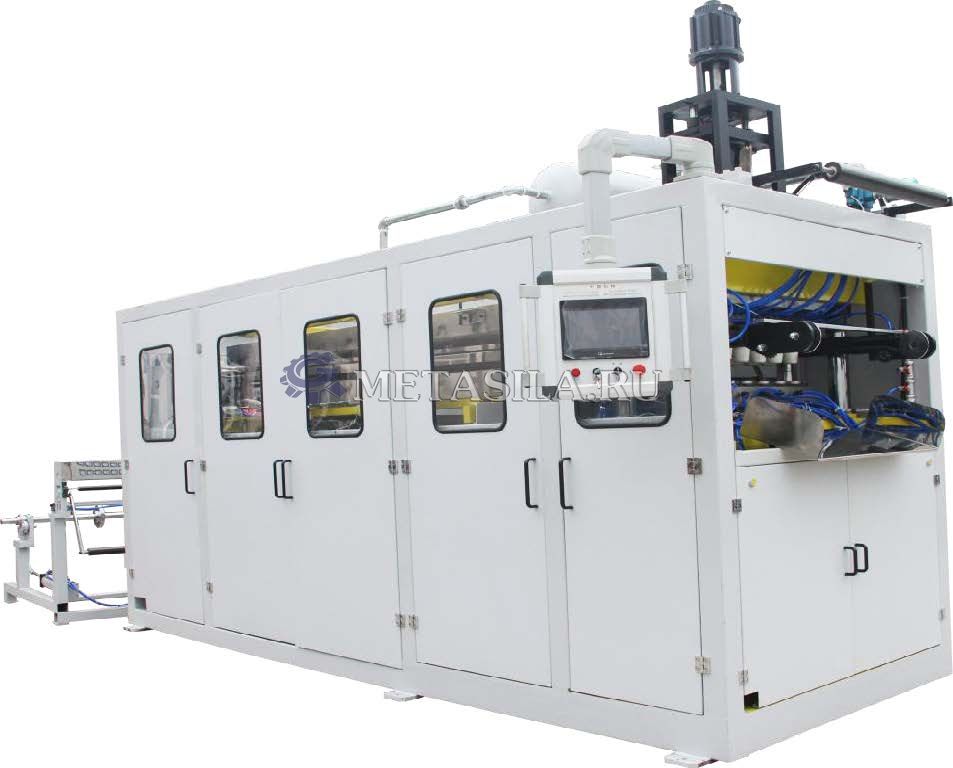

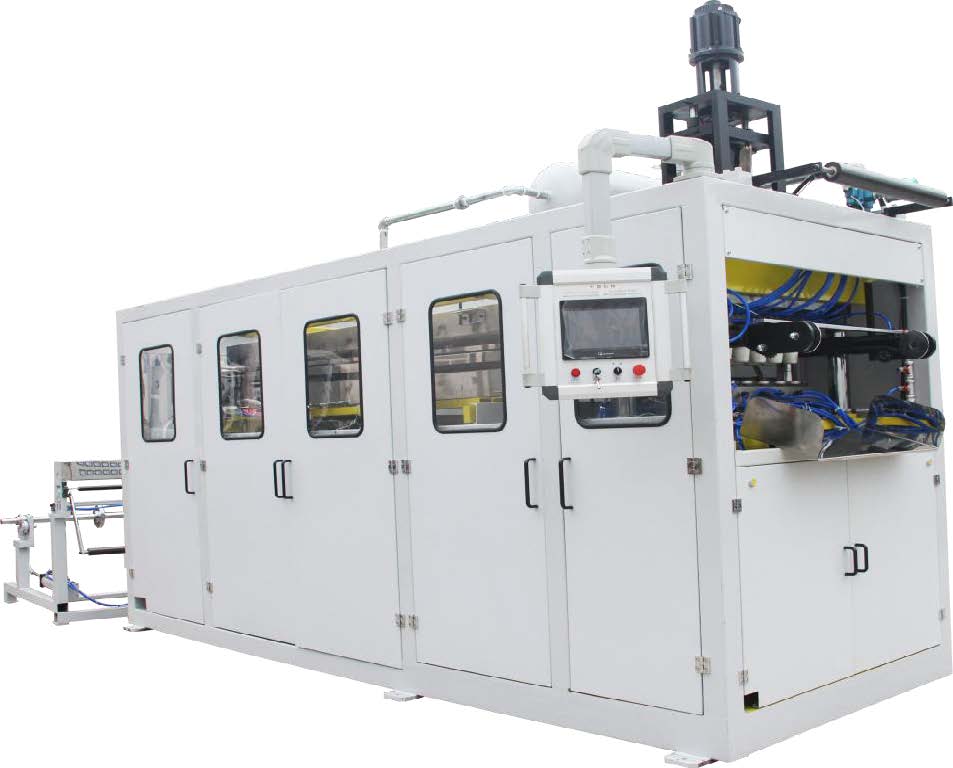

Описание

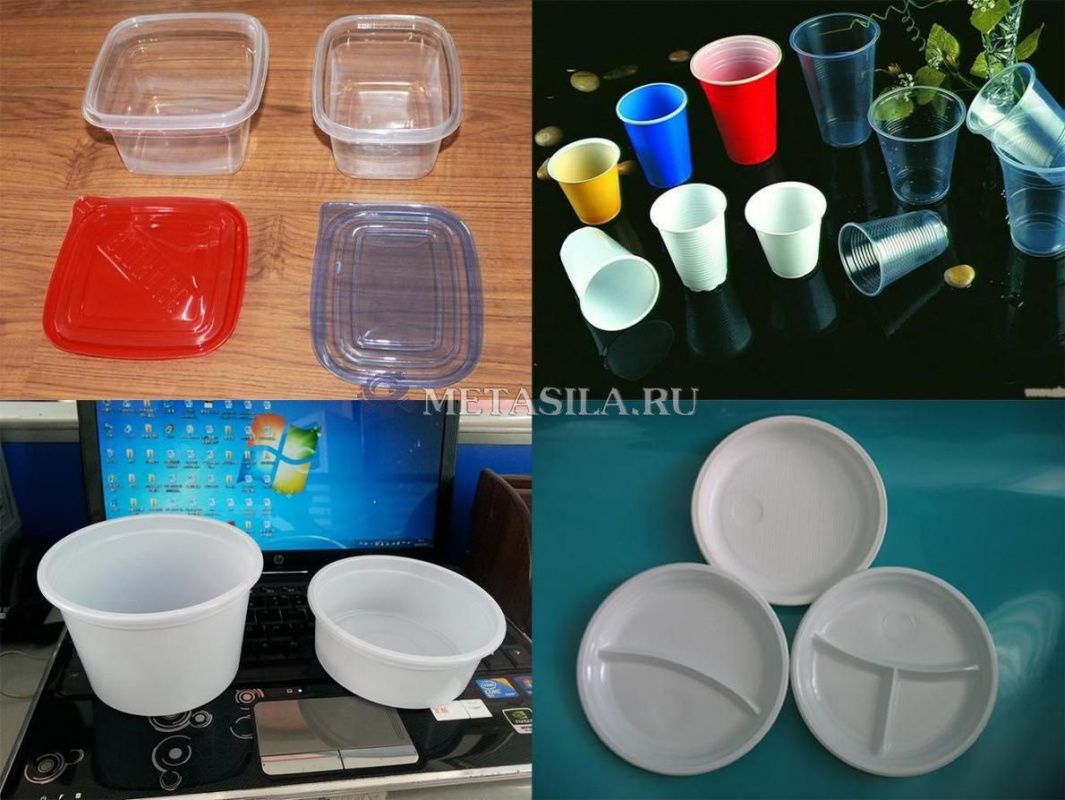

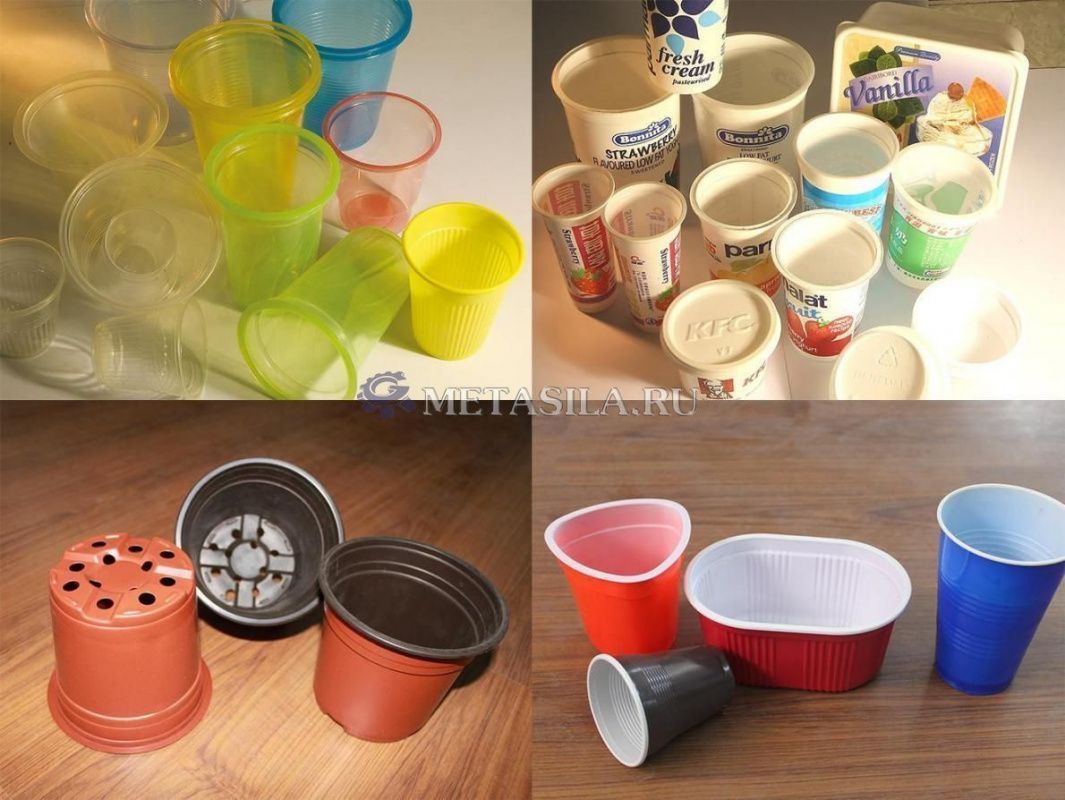

Использование: Полностью автоматический станок для термоформования пластмасс используется для производства одноразовых стаканчиков для питья воды, стаканчиков для мороженого, одноразовых стаканчиков / мисок для йогурта, крышек, блюд, тарелок и т.д.
Растягивающая пробка внутри верхней формы управляется серводвигателем.
Подача листа контролируется серводвигателем с энкодером.
Принимает четыре опоры для фиксации формы, более стабильные.

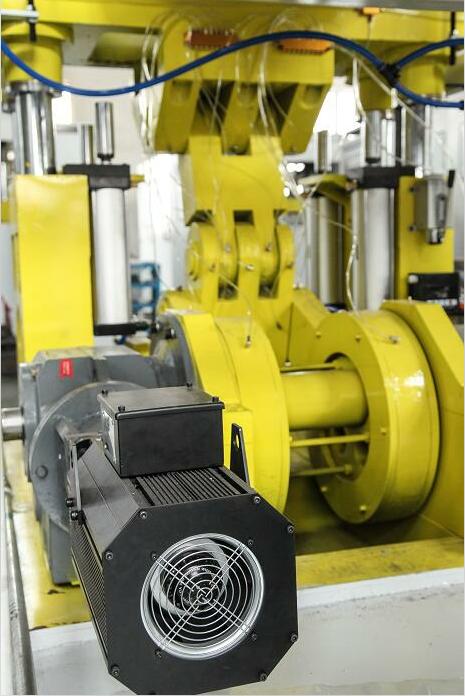

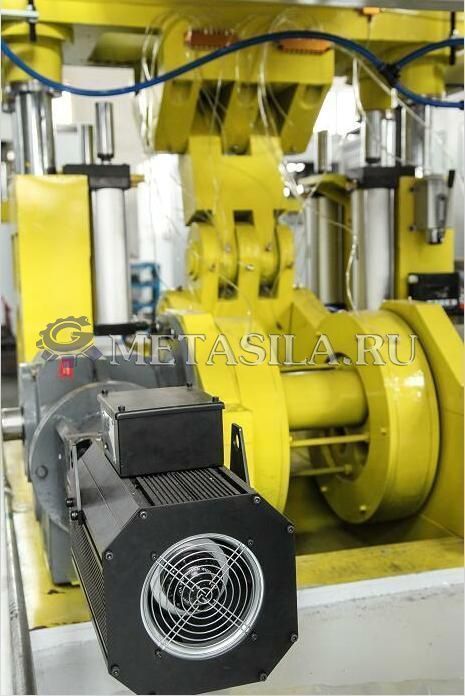

Верхняя форма фиксируется, а нижнее перемещение приводится в движение серводвигателем.
Температура в каждой зоне контролируется одним терморегулятором
Все этапы обработки (подача листа, нагрев, растяжение, формование, резка в форме) полностью автоматизированы.
Рама машины изготовлена из квадратной стали, более прочной и устойчивой.
Одна машина может производить различные виды изделий с различными формами.
Работа контролируется ПЛК и сенсорным экраном
Описание
Рама станка квадратная стальная размером 120 ×120: основание станка завершается дополнительной стальной пластиной толщиной =40 мм
Дверца машины Верхняя часть дверцы со смотровым окошком со стороны эксплуатации, нагревательная печь может выдвигаться наружу
Формовочная плита из чугуна с шаровидным графитом, без пор, без песка

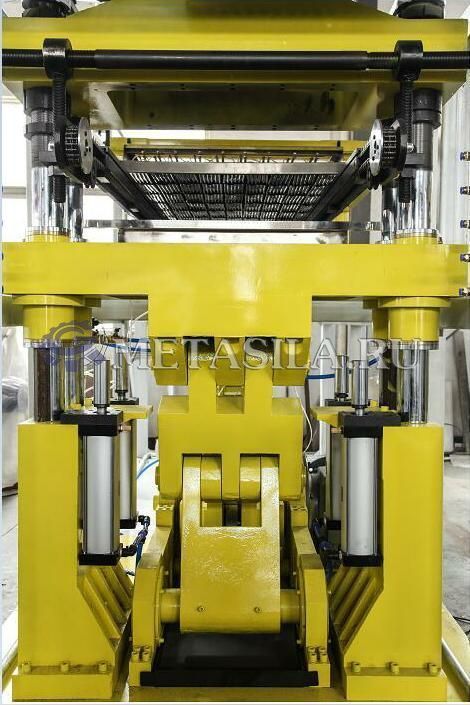

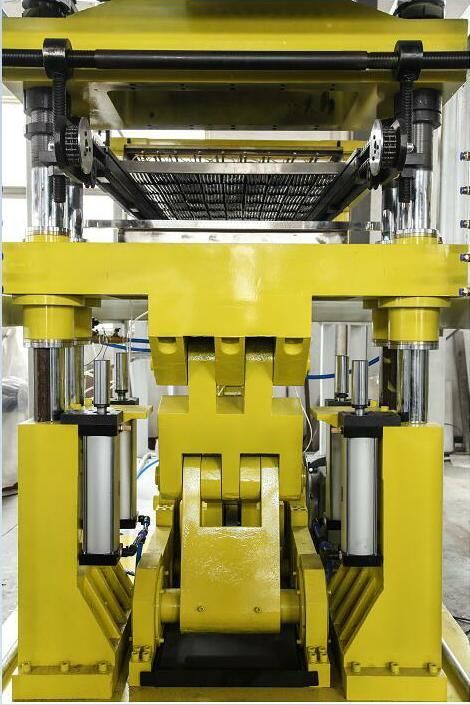

Столб диаметр 4-х стоек ≈95 мм, термическая обработка стали 40Cr, твердое хромирование, зеркальная отделка: Диаметр направляющей втулки =200 мм, материал: металлокерамика Zns.
Толщина листа 0,25~2,0мм
Макс. Площадь формования 760×450 мм
Размер плиты пресс-формы 1350×550 мм
Способ вытягивания заглушки серводвигатель мощностью 7,5 кВт
Электромагнитный клапан MAC,США
Устройство для подачи листов
Стальные поковки для рельсовой цепи 45# после процесса азотирования с твердостью: HV740
Способ охлаждения: Охлаждение верхней и боковой частей водой
Структура подачи листов
Точность подачи листа в пределах ±0,5 см
Способ подачи листов серводвигатель мощностью 4,4 кВт /yaskawa

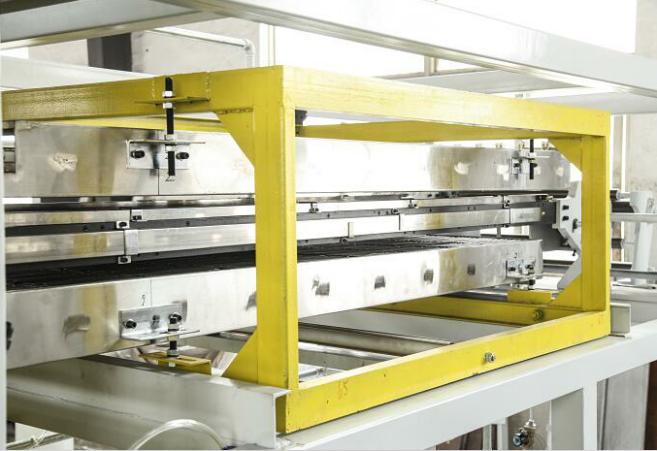

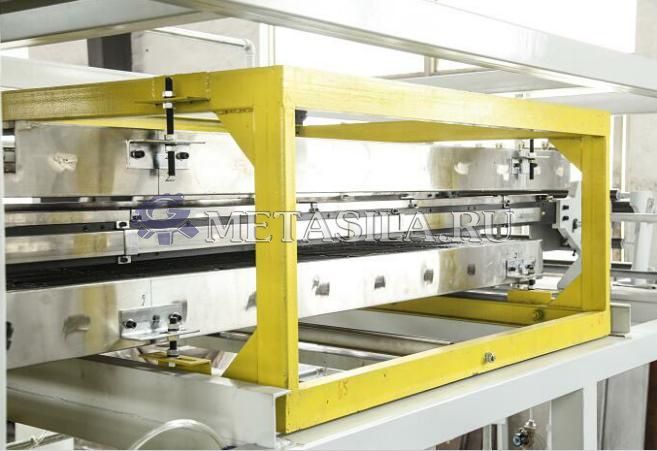

Верхняя и нижняя нагревательные печи
Конструкция духовки Верхняя + нижняя
Материал плиты из нержавеющей стали печи 304#
Подставка для духовки изготовлена из швеллерной стали
Инфракрасный керамический нагреватель
Инфракрасный керамический нагреватель, размер: 240 ×80 мм: Верхняя духовка:
направление работы машины: 12шт *зон: Нижняя духовка: направление работы машины 11шт*зон:
Всего: 207шт, мощность: 800 Вт / шт,
Пневматические детали
Электромагнитный клапан Mac,США
Воздушная трубка Гибкая трубка из полиуретана ф12 и ф10
Стеллаж для размотки и устройство для намотки листов для отходов
Мощность двигателя намотчика листов для отходов: 0,37 кВт
Червячное колесо китайского производства
Электрический шкаф управления (встроенный электрический блок)
Метод управления Сенсорный экран: 10,5 дюймов, Weinview, Тайвань, ПЛК: Delta, Тайвань
Регулятор напряжения Система контроля температуры работает с помощью регулятора напряжения 90 А
В стоимость включены пуско-наладочные работы.
-
