Описание

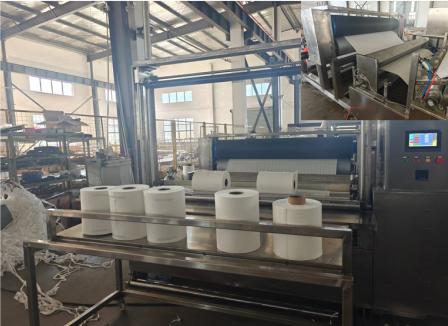

Полная автоматизация процесса: установка исходного материала (1 рулон) → синхронная подача ткани → удаление складок на ткани → тиснение → точечная перфорация→ продольная резка материала → перемотка и намотка ткани.
Рабочая ширина: 2000 мм
Максимальная ширина загружаемого материала: 2000 мм
Максимальный диаметр рулона: 1000 мм.
Счетчик остановки: Оборудование оснащено функцией автоматического подсчета и остановки (с использованием инфракрасного датчика).
Регулировка скорости: Ведущий вал перемотки оснащен бесступенчатым вариатором для регулировки скорости намотки. Устройство размотки оснащено синхронным приводом, скорость которого синхронизирована со скоростью перемотки.
Механизмы подачи и натяжения: Оборудование укомплектовано пневматическим устройством для автоматической загрузки материала. Узел размотки использует пневматическую разжимную оправку для установки рулона и оснащен бесступенчатой системой регулировки натяжения.
Рабочая скорость: Номинальная скорость работы машины составляет 80-100 метров в минуту (конкретная скорость устанавливается в зависимости от характеристик обрабатываемого материала).
Механизм намотки: Ведущий вал перемотки оснащен пневматической системой прижима и регулировки натяжения; для намотки используется пневматическая разжимная оправка.
Ширина продольной резки регулируется в диапазоне от 10 мм до 2000 мм.
Максимальный диаметр готового рулона — 1000 мм.

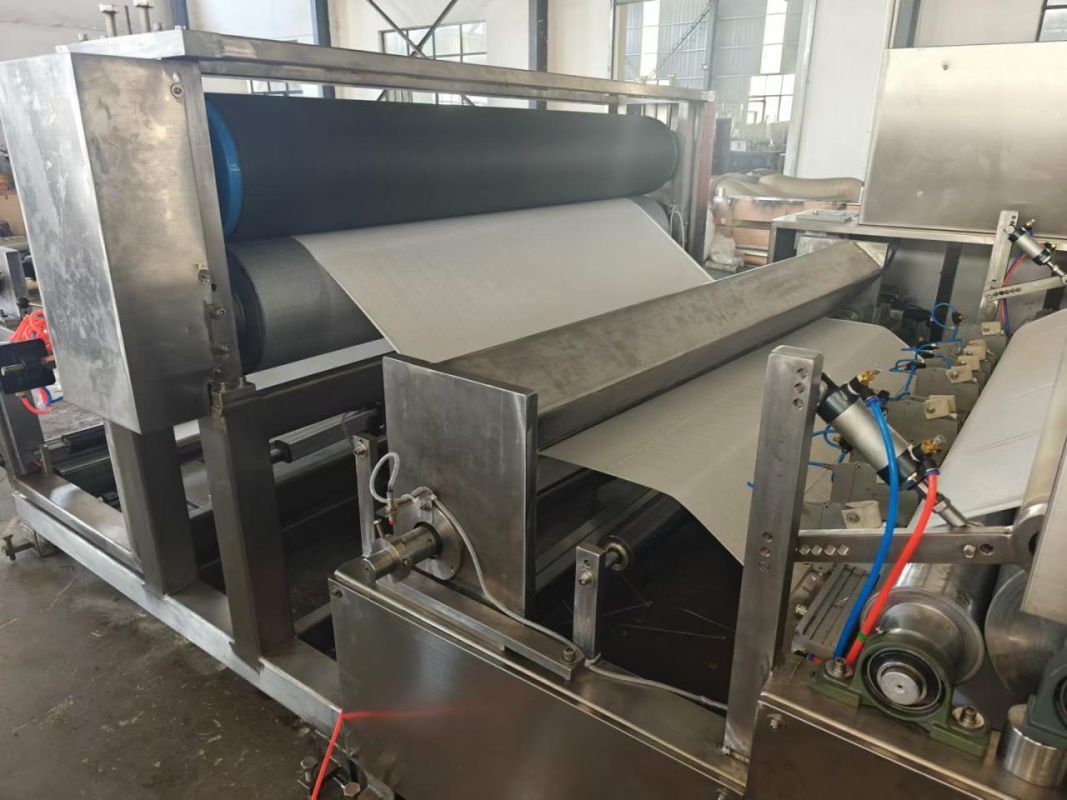

Валы для устранения складок: Оборудование оснащено 5 высокоточными валами из оксидированного алюминиевого сплава для удаления складок. Валы вращаются легко и плавно. На поверхности алюминиевых валов нанесена спиральная насечка для предотвращения образования складок на исходном материале.
Регулировка скорости и ножи: Машина имеет бесступенчатую регулировку скорости, позволяющую контролировать скорость размотки, перфорации, резки, перемотки и счетчика. Оборудование укомплектовано 5 комплектами пневматических режущих ножей.
Подающие валы: Машина оснащена специальными износостойкими резиновыми подающими валами (с пневматической регулировкой положения вверх/вниз).
Механизм подъема ножей: Устройство продольной резки дополнительно оборудовано пневматическим механизмом автоматического подъема ножей, что упрощает заправку материала и регулировку.
Регулировка натяжения и плотности намотки: Вся машина оснащена одним узлом регулировки натяжения материала, что позволяет производить продукцию с перемоткой как на гильзу, так и без нее. Также установлен полный комплект пневматического прижимного устройства для регулировки плотности намотки готовых рулонов.
Управление и электрика: Оборудование использует частотное регулирование скорости.
Рама и конструкция: Вся рама изготовлена из профильной стали международного стандарта. Поверхность машины обработана антикоррозионным покрытием.
Технические параметры:
Ширина исходного материала: 2000 мм
Производительность 80-100 м/мин (В зависимости от материала)
Общая мощность (приблиз.) 15 кВт
Вес машины 2500 кг
Диаметр размотки 1000 мм
Диаметр втулки 76 мм
Диаметр намотки 1000 мм
Диаметр втулки 76 мм
Круглые режущие ножи: 10 комплектов
Макс. диаметр размотки 1000 мм
Макс. диаметр намотки 1000 мм
Электродвигатель Weihu
Сенсорная панель управления Inovance
Программируемый контроллер (ПЛК) Inovance
Инфракрасный датчик Schneider
Подшипники NSK
В стоимость включены пуско-наладочные работы
