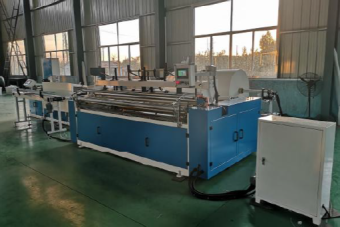

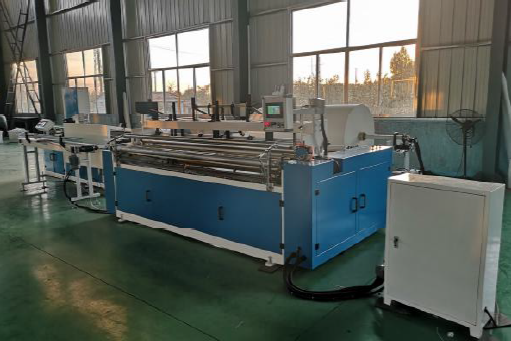

Автоматическая машина для перфорации и резки нетканых материалов SK21

Автоматическая машина для перфорации и резки нетканых материалов SK21

Основные характеристики:

Система подачи сырья: независимая рама для подачи одного слоя, широкий транспортер шириной 200 мм, пневматическое управление двумя транспортерными лентами, автоматическая и пневматическая подача сырья.

Держатель базового рулона (размоточная пневматическая ось): подбирается в соответствии с оригинальной бумажной втулкой заказчика (стандартный внутренний диаметр: 76,2 мм).

Регулировка натяжения: независимый привод, частотное регулирование и независимая настройка для каждого ролика с бумажной втулкой.

Режим вращения направляющего ролика материала: наличие приводного направляющего ролика в зоне приводного ремня.

Дисковый нож: цепной привод, нанесение клея и резка.

Режим сброса трубы: автоматический.

Нижний нож: лезвие из тефлонового сплава.

Обнаружение обрыва материала: наличие системы обнаружения обрыва материала.

Привод ленты подачи материала: независимая рама подачи сырья, каждый вал оснащен независимым серводвигателем.

Ролик бумажной втулки может иметь независимый привод.

Рама основного блока: финишная стальная плита толщиной 30 мм.

Рама системы подачи сырья: стальная плита толщиной 20 мм (с усиленной конструкцией).

Защита: основные узлы передачи закрыты защитными кожухами, все элементы трансмиссии машины, требующие защиты, соответствуют требованиям безопасности.

Основные технические параметры:

Ширина материнского рулона ≤2100 мм

Диаметр материнского рулона ≤1200 мм

Плотность сырья 30–75 г/м²

Диаметр готового рулона 60–125 мм

Расстояние между перфорациями 150–500 мм

Скорость производства 120–200 м/мин

Минимальное давление воздуха 0,5–0,8 МПа (нормальное давление)

Расход воздуха 50 м³/смену в стандартных условиях (один автоматический клапан на машину)

Компрессор не включен в стоимость

Электропитание 380 В / 50 Гц, 3 фазы, 7,5 кВт

Вес машины 2500 кг

Габаритные размеры 4500×3200×1700 мм (Д×Ш×В)

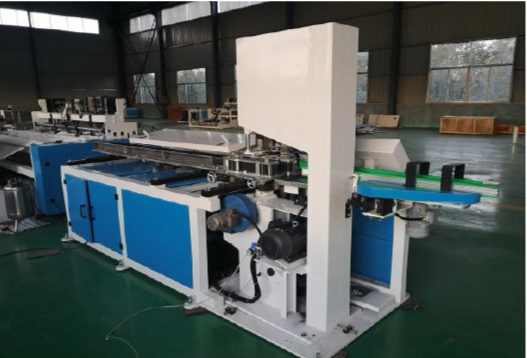

Полностью автоматическая машина для резки

Основные технические параметры:

Длина резки 150–300 мм

Диаметр резки 60–125 мм

Скорость резки 80–180 резов/мин

Требуемое давление воздуха 0,5–0,8 МПа (нормальное давление)

Расход воздуха 50 м³/смену в стандартных условиях (один автоматический клапан на машину)

Электропитание 380 В / 50 Гц, 3 фазы, 6,7 кВт

Вес машины 1200 кг

Габаритные размеры 5500×1500×1800 мм (Д×Ш×В)

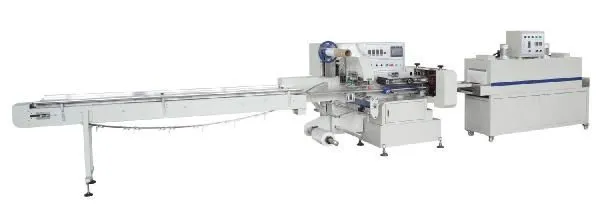

Автоматическая упаковочная машина для рулонов

Запаивающий нож изготовлен из специальных сплавов с тефлоновой обработкой. Обеспечивает запайку и резку без прилипания пленки и задымления ножа, очень надежная герметизация, отсутствие загрязнений. Запаивающая рама выполнена из высококачественной легированной стали, что гарантирует высокое и стабильное качество запайки.

Оснащена полным комплектом автоматической системы. Используется фотоэлектрическое обнаружение для обеспечения высокоскоростной автоматической работы.

Перенастройка на различные типы продукции выполняется легко. Достаточно использовать маховик для простой регулировки, управление простое и удобное.

Оснащена функцией самозащиты, которая предотвращает ошибочную резку готовой продукции и обеспечивает безопасность оператора.

Автоматическая высокоскоростная термоусадочная машина

Оптимальное сочетание контактора Schneider и мощного твердотельного реле с интеллектуальным контролем температуры обеспечивает более точный температурный режим и увеличенный срок службы.

Используется транспортерная лента с цельными роликами. Ролики покрыты высокотемпературной силиконовой трубкой, что позволяет выдерживать тяжелые предметы и обеспечивает износостойкость. Возможно дополнительное оснащение сетчатой транспортерной лентой.

Основные технические параметры:

Упаковочная машина

Упаковочная пленка POF (0,012–0,038 мм) PE (0,03–0,06 мм)

Ширина упаковочной пленки ≤590 мм

Макс. размер упаковки: Д: 150–500 мм Ш: 10–200 мм В: 60–130 мм

Время запайки 0,2–1,2 с

Рабочая скорость 30–150 шт./мин

Давление воздуха 0,5–0,6 МПа

Электропитание 220 В / 50 Гц, 3,5 кВт

Вес машины 450 кг

Габариты машины (мм) 5000×1150×1600 (Д×Ш×В)

Термоусадочная машина

Упаковочная пленка : POF (0,012–0,038 мм) PE (0,03–1,00 мм)

Макс. размер упаковки: Ш ≤ 200 мм В ≤ 150 мм

Рабочая скорость 0–15 м/мин

Электропитание 380 В / 50 Гц, 16,5 кВт

Вес машины 250 кг

Габариты машины (мм) 2400×700×1750 (Д×Ш×В)

В стоимость включены пуско-наладочные работы
