Описание
Дополнения:
Дополнительная система электронного контроля натяжения: +2000 долл. США за комплект;
Дополнительная пневматическая ось: 1000 долл. США за шт.;
Дополнительный блок продольной резки: +400 долл. США за комплект.
Основные характеристики:

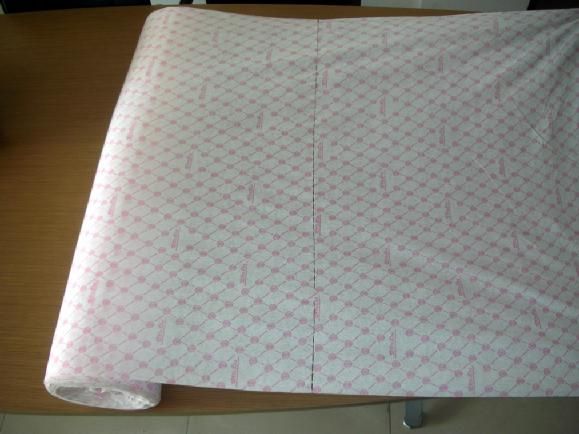

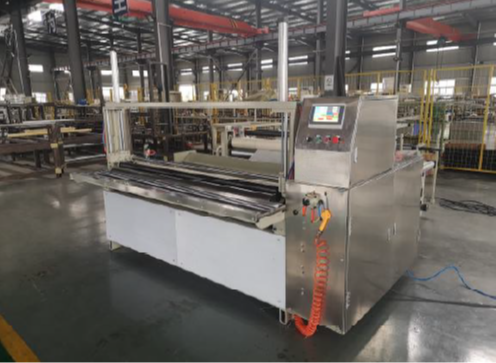

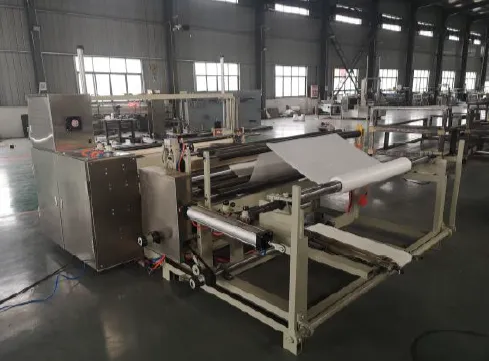

Основной технологический процесс: подача сырья → транспортировка → перфорация → счет штук (или счет длины) → точная продольная резка → высокоскоростная перемотка. Машина может изготавливать как рулоны на втулке, так и безвтулочные рулоны.
В машине установлены система счета штук и система счета длины. Машина автоматически останавливается при достижении заданного на счетчике количества штук в рулоне или заданной длины рулона.
Установлены 2 комплекта механических регуляторов натяжения для регулировки натяжения материала в размоточной и намоточной частях машины. В зависимости от типа сырья, используемого заказчиком, иногда вместо одного из механических регуляторов мы применяем 1 комплект электронного регулятора натяжения. Если вы планируете работать на одной машине с различными типами сырья, то помимо двух стандартных механических регуляторов натяжения можно добавить один дополнительный электронный регулятор натяжения в размоточную часть машины.
Установлена 1 система автоматической подачи сырья (пневматического типа). В машине используются 12–14 высококачественных пневмоцилиндров.
Используется новейшая система продольной резки, оснащенная 10 комплектами механических ножей для продольной резки. Ширина резки регулируется произвольно. Ножи для продольной резки изготовлены из японских материалов, что обеспечивает их значительно большую долговечность по сравнению с обычными ножами.

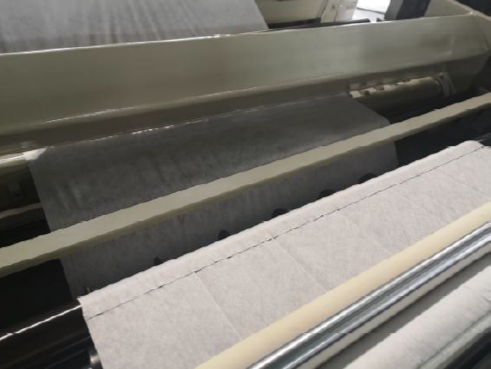

Расстояние между перфорациями контролируется независимым ПЛК и серводвигателем.
В намоточной части машины установлено пневматическое прижимное устройство для регулировки плотности готовых рулонов. В комплекте машины предусмотрены 2 пневматические оси: одна для размотки материнского рулона, другая для намотки готовых рулонов. Диаметр обеих осей определяется заказчиком.
Для управления всеми рабочими процессами используются ПЛК, серводвигатель и сенсорная панель.
Оснащена системой автоматического подъема ножей и перемещения влево-вправо, что позволяет операторам легко заправлять материал в машину.
Технические параметры
Максимальная ширина материнского рулона 1830 мм
Максимальный диаметр материнского рулона 1100 мм
Скорость производства 80–120 м/мин
Расстояние между перфорациями ≥100 мм (без ограничений)
Минимальная ширина продольной резки: около 30 мм
Максимальный диаметр готовых рулонов 400 мм
Электропитание 380 В / 50 Гц, 3 фазы, 6,0 кВт
Вес машины 1600 кг
Габаритные размеры 3800×2600×2000 мм (Д×Ш×В)
В стоимость включены пуско-наладочные работы
