Описание
Линия по производству винтов, М3-М8
По стандартам ГОСТ 17473-80; ГОСТ 17475-80; ГОСТ 1491-80
Линия состоит из 4 станков:
1 Болтоформовочный станок
2 Канавочно-фрезерный станок
3 Автоматический резьбонакатный станок
4 Станок для уменьшения диаметра

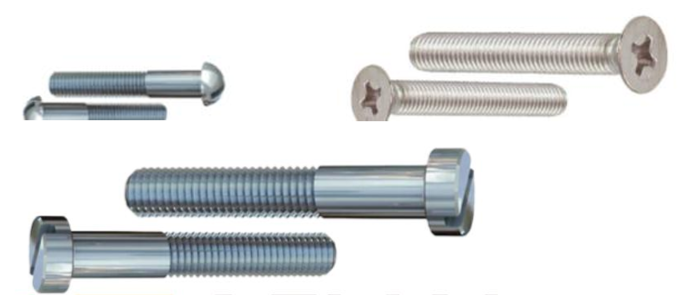

5 Комплект форм (3 вида винтов, размеры от М3-М8)
Технические характеристики каждого станка:
1) Болтоформовочный станок
Данное оборудование использует метод холодной высадки для формирования головки болта из проволоки за счет двойного удара в цельном матричном блоке. Оно автоматически выполняет:
подачу проволоки,
правку,
отрезку заготовки,
формовку,
выталкивание готового изделия.
Параметры:
Максимальный диаметр резьбы (мм): 12
Максимальная длина резьбы (мм): 120
Производительность (шт/мин): 40-70
Двигатель (кВт): 11 / 0.75
Вес (тонн): 7
Габариты (м): 3.3×1.7×1.7
2) Канавочно-фрезерный станок
Назначение:
Автоматическое нанесение шлицов (канавок) на головки винтов.
Принцип работы:
Станок выполняет фрезерование канавок (шлицев) на головках крепежных изделий в автоматическом режиме без ручного вмешательства.
Параметры:
Максимальный диаметр обрабатываемого винта: 8 мм
Максимальная длина обрабатываемого винта: 140 мм
Основной двигатель: 1.5 кВт
Производительность: 110 шт/мин
Вес станка: 0.7 тонн
Габаритные размеры (Д×Ш×В): 1.3 м × 0.8 м × 1.33 м
*дополнительные фрезы – 380$
3) Резьбонакатной станок
Параметры:
Максимальный диаметр резьбы: М10
Максимальная длина изделия: 120 мм
Мощность двигателя: 7.5 кВт
Производительность: 80 шт/мин
Вес станка: 2.35 тонны
Габаритные размеры (Д×Ш×В): 2.4 м × 1.95 м × 1.4 м
*цена дополнительного комплекта оснастки – 1180 $
4) Станок для уменьшения диаметра
Назначение:
Специализированное оборудование для холодного редуцирования (уменьшения диаметра) металлических заготовок.
Параметры:
Мощность двигателя: 7,5 кВт
Диапазон редуцируемых диаметров: 6-22 мм
Длина обрабатываемого участка (на заказ): 10-200 мм
Максимальное уменьшение диаметра за один проход: ≤ 2 мм
Удлинение заготовки после обработки: 10%-15%
Рабочее давление системы: 13 МПа
Производительность: 5-15 шт/мин
Общий вес станка: 950 кг
Габаритные размеры (Д×Ш×В): 1500×660×1000 мм
*Дополнительное оборудование:
Зажимной инструмент: $60
Редуцирующий инструмент: $110
В стоимость включены пуско-наладочные работы.

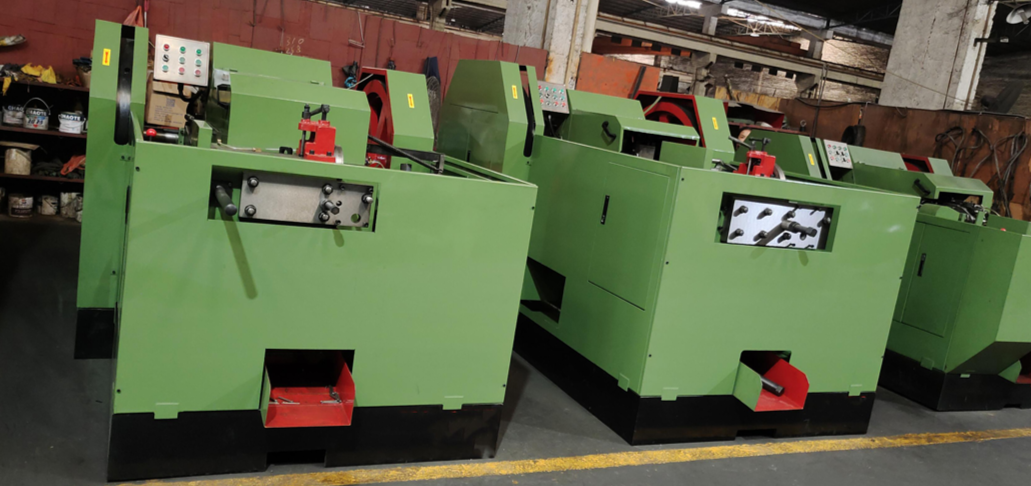

Болтоформовочный станок:

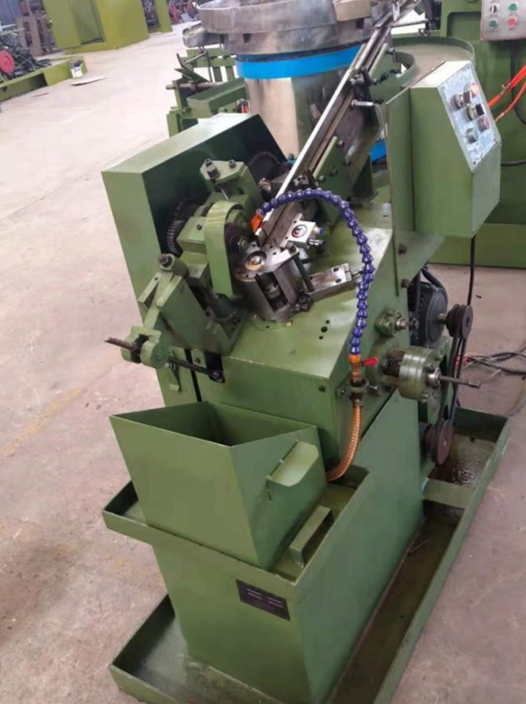

Канавочно-фрезерный станок:

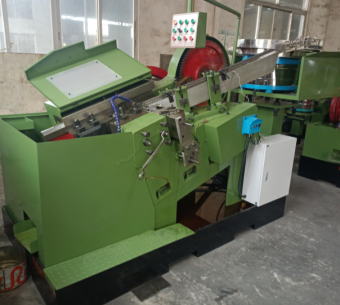

Автоматический резьбонакатной станок:

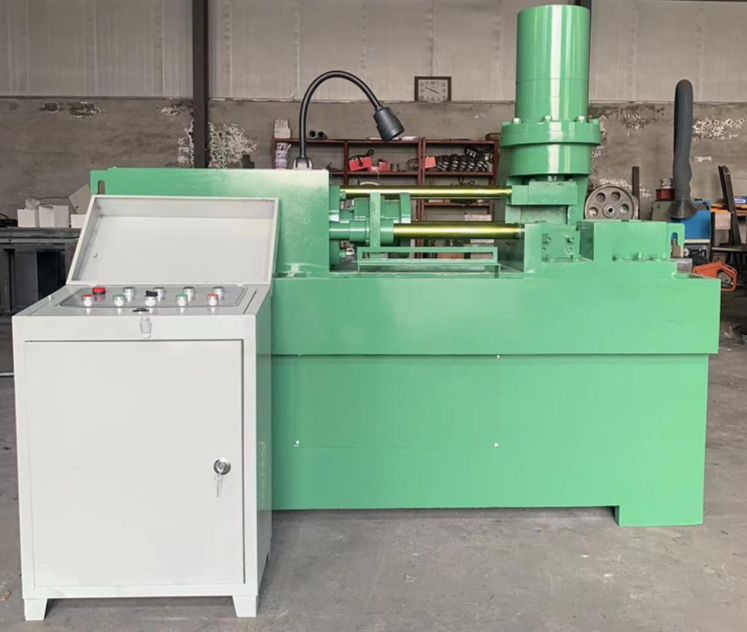

Станок для уменьшения диаметра:
