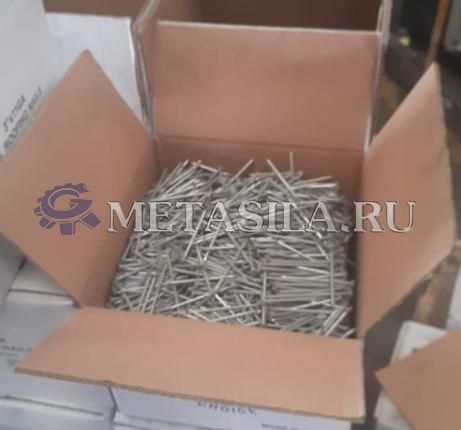

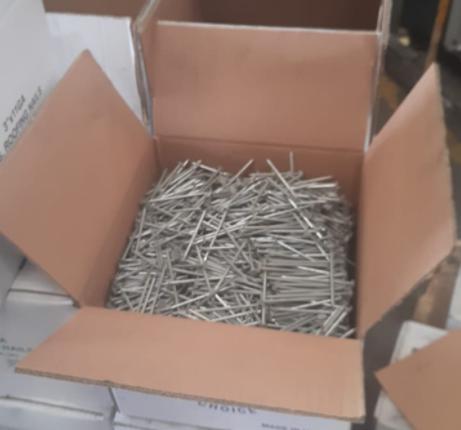

коробки со стандартным весом 25 кг.

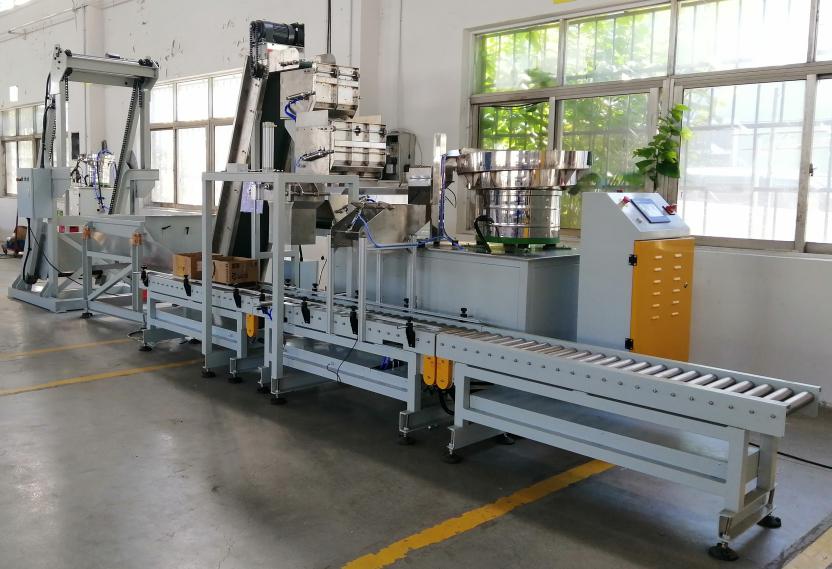

Линия минимизирует ручной труд и обеспечивает высокую производительность при упаковке метизов.
Описание
Товары: Гвозди
Подходящие продукты варьируются от 1 "до 4"
Способ измерения взвешивание
Скорость упаковки / вес 25 кг / коробка: 1-2 коробки/мин
Упаковочный материал: Картонная коробка
Материал изделия: Железо
Способ упаковки: Многократная упаковка одного товара
Размер коробки: 260 (Д) *260 (Ш) *180 (В) мм
Подготовка:
1、 Установите требования к упаковке с помощью ПЛК
2、 Поместите бункер для хранения информации об оборудовании и вибрационную
Чашу
Процесс производства:
Поместите ваши детали в бункер для хранения, с помощью вибрации отправьте
товар на Магнитный элеватор, Магнитный элеватор отправит детали в систему взвешивания, когда они прибудут 90% ~ 95% от общего веса, баланс будет дополнен вибрационными чашами из следующей процедуры упаковки
• Функции: ВКЛЮЧЕНИЕ / выключение, Электронная остановка, Контроль температуры,
настройка параметров, настройка количества и т.д.
• Система управления Delta PLC, сенсорный экран Delta
• ① Большой сенсорный экран, высокая чувствительность к прикосновениям
• ② Нажмите, чтобы задать все параметры (например, количество в коробке)
• ③ Полномочия по эксплуатации: Оператор, Администратор, Инженер.
У каждого из них есть свой собственный пароль.

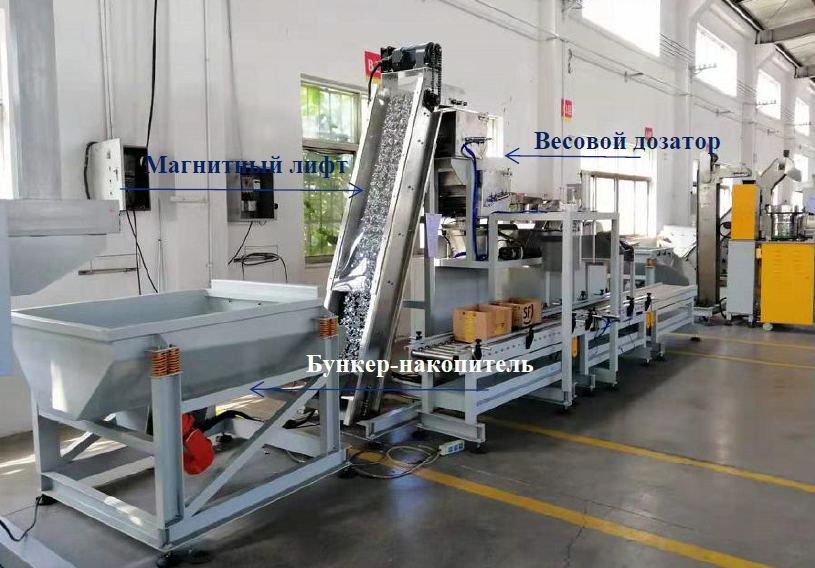

• Система взвешивания, включающая накопительный бункер, магнитный элеватор и весы из трех частей.

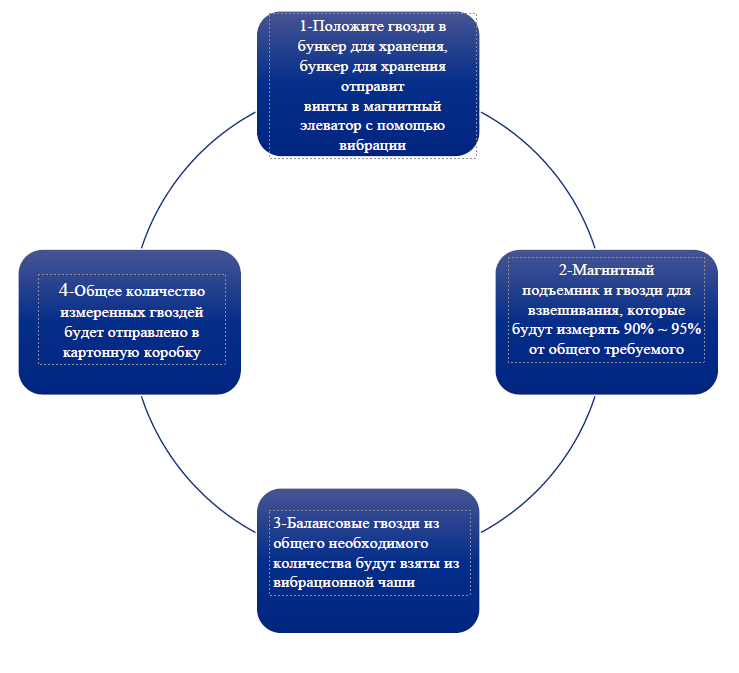

• Рабочий процесс: Поместите ваши детали в бункер для хранения, с помощью вибрации отправьте товар на магнитный элеватор, магнитный элеватор отправит детали на весы для
взвешивания, когда они прибудут на 90% ~ 95% от общего веса, баланс будет дополнен вибрационными чашами из следующей процедуры упаковки.
При использовании счетного волокна OPTEX (ЯПОНИЯ), сортировки и подсчета
деталей наиболее высокая скорость реакции составляет 16 мкс и может автоматически
устранять эффект пыли.
• В зависимости от ваших требований, для этого требуется 1 чаша.
Изображение чаши показано как показано ниже для вашей справки:

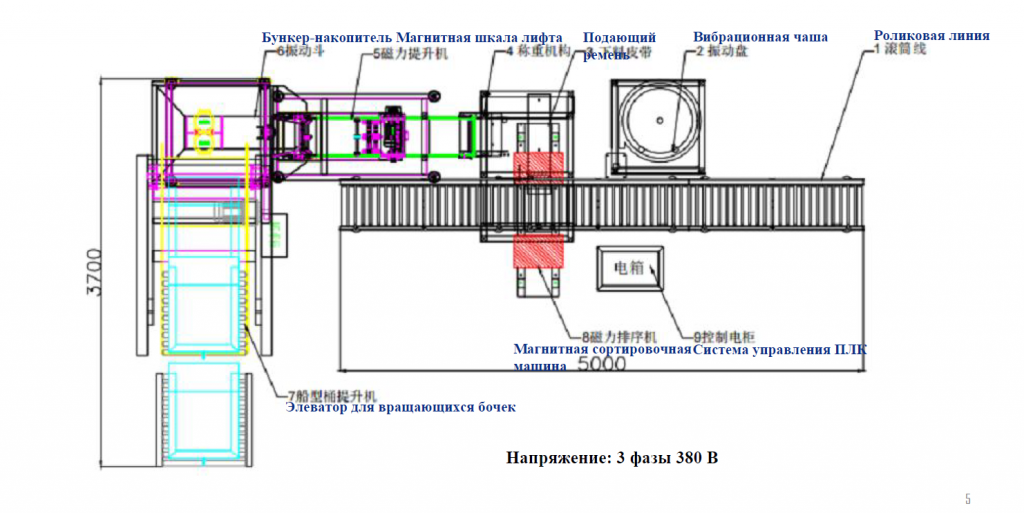

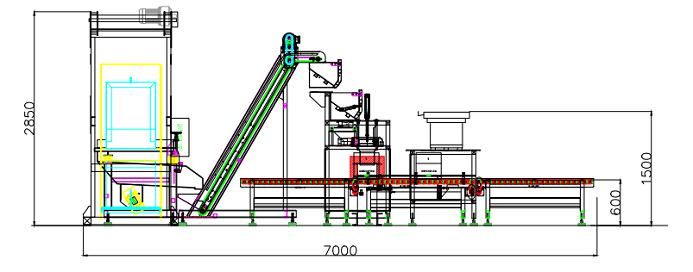

Система управления ПЛК 1 комплект
Система управления ПЛК, контролирует всю систему упаковки.
Поворотный бочкообразный элеватор 1 комплект. Подача на Магнитный элеватор.
Вибрационный накопительный бункер 1 комплект. Равная подача в небольшой вибрационный накопительный бункер.
Магнитный элеватор 1 комплект. Переносит грузы в систему взвешивания.
Система взвешивания и фасовки 1 комплект. Взвешивание и фасовка товара в картонную коробку.
Лента для отправки гвоздей в картонную коробку 1 комплект. Отправка гвоздей в картонную коробку.
Вибрационная чаша с мелкой шкалой 1 комплект.
Для гвоздей длиной 25-100 мм: Диаметр чаши: 680 мм
Роликовая линия 1 комплект. Общая длина 5 метров.
Магнитная сортировочная машина 1 комплект. Помогает аккуратно укладывать гвозди в картонную коробку.

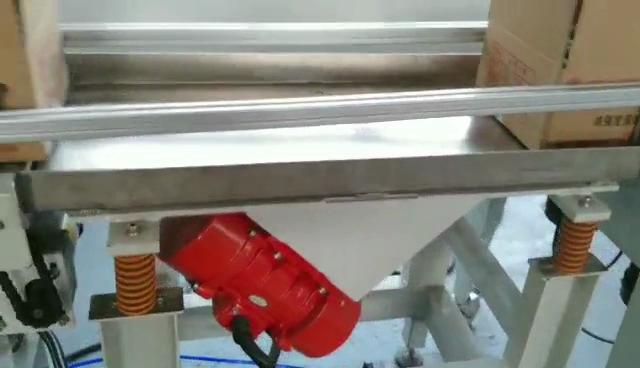

Виброплатформа 1 комплект. Для равномерного распределения гвоздей в картонной коробке.
Детали управления:
1. Контроллер ПЛК Delta/Тайвань
2. Сенсорный экран Delta/Тайвань
3. Регулятор температуры Yatai/Shanghai
4. Оптоволоконный датчик OPTEX/Япония
Пневматические детали：
1. Поперечный уплотнительный цилиндр Airtac/SNS
2. Продольный уплотнительный цилиндр Airtac/SNS
3. Пленочный цилиндр Airtac/SNS
4. Цилиндр слайсера Airtac/SNS
5. Электромагнитный клапан Airtac/SNS
Электрические детали：
1. Промежуточное реле Omron/Япония
2. Твердотельное реле Schneider/Франция
3. Панель питания Mean-well/Тайвань
4. Проводная линия Кифань/Шанхай
Детали выключателя питания：
1. Электронный стопорный выключатель Schneider/Франция
2. Бесконтактный переключатель Omron/Япония
3. Поворотный выключатель Schneider/Франция
