Описание

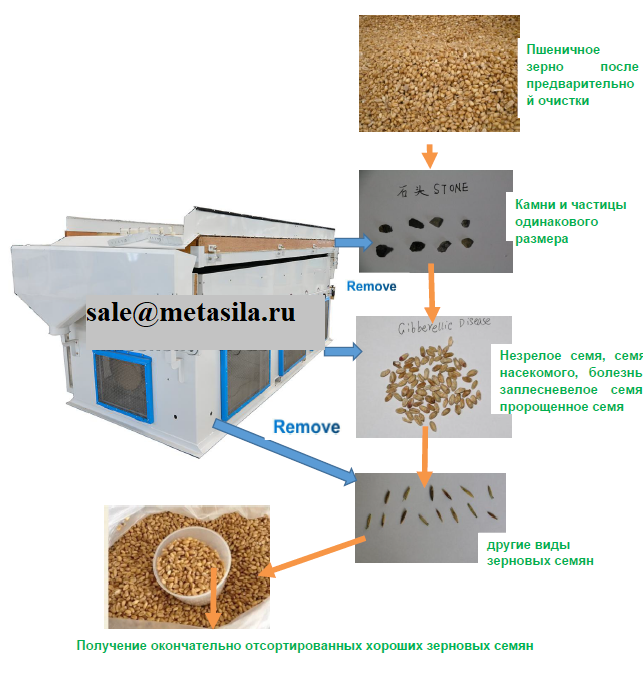

Гравитационные сепараторы сортируют сухой, гранулированный, сыпучий материал на потоки в соответствии с удельным весом с помощью функции подъема воздуха, вибрации для расслоения и транспортировки, а также наклонного грохота для разделения. Они используются для удаления плохих, незрелых, поврежденных насекомыми, заплесневелых и пророщенных семян, загрязнений и примесей, таких как косточки одинакового размера, но с разным удельным весом.
Особенности
Сверхпрочная стальная рама для поглощения вибраций.
Прямоугольная дека для большей вместимости и точности.
Ячеистое вертикальное воздухораспределительное устройство, установленное под палубой, обеспечивает равномерный подъем воздуха.
Квадратный сетчатый экран, изготовленный из стальной проволоки без нижней ткани, обеспечивает прохождение воздуха без мертвых зон.
Эксцентрики уравновешены, что обеспечивает плавные колебания деки.
Изменяемая скорость подачи, наклон деки, скорость вибрации и объем воздуха в широком диапазоне с помощью отдельных блоков управления.
Защитные ограждения для всех движущихся частей обеспечивают безопасную эксплуатацию.
Детали из нержавеющей стали, доступные для пищевых продуктов.
Принцип работы

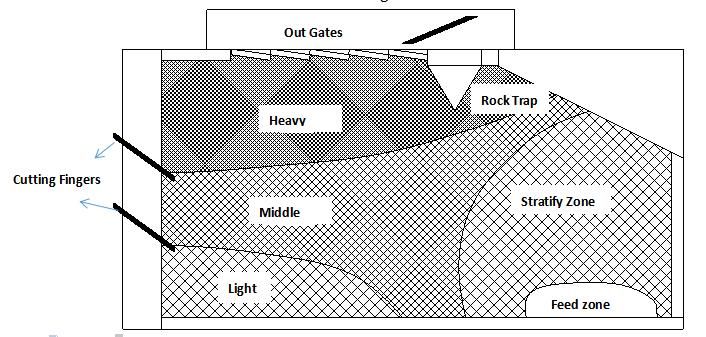

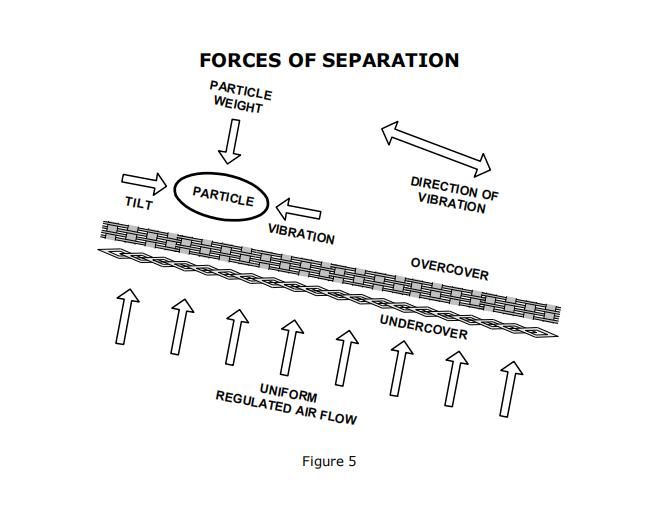

Следует отметить, что рисунок, изображенный вверху, представляет идеальную ситуацию.
Обычно зона стратификации четко не определена, и следует предполагать, что она занимает площадь от 2 до 6 квадратных футов вокруг кормушки. Кроме того, процесс разделения
начнется сразу же после того, как материал хотя бы частично расслоится.
Поэтому важно расслоить материал как можно быстрее, иначе легкий материал может быть перенесен на верхнюю часть настила. Лучший способ добиться этого - использовать больше воздуха на входе, чем на выходе.
Во многих случаях разделения различие между тяжелыми хорошими частицами и более легкими плохими частицами не видно невооруженным глазом. В этом случае необходимо периодически проверять вес на тестируемый объем в различных точках по ходу выгрузки, чтобы определить, правильно ли производится разделение. Выходящий из гравитационного сепаратора продукт представляет собой непрерывно сортируемый продукт в диапазоне от самых тяжелых частиц до самых легких.
Однако на практике этот непрерывный сорт подразделяется на три вида продукции
(1) тяжелый или приемлемый продукт;
(2) легкий или бракованный продукт;
(3) небольшой продукт среднего размера, который не полностью отделился.
При переработке, где присутствуют камни или другой тяжелый мусор, иногда разделяют четвертый продукт, состоящий из камней и такого же хорошего продукта для дальнейшей переработки.
Размеры (Д х Ш х В) мм 4300×2200×2500
Общий вес, кг 2150
Номинальная производительность, т/ч 10,0
Общая мощность, кВт 19,9
Амплитуда мм 7
Угол наклона ° 30
Частота 1/с 300~800
Площадь экрана, м2 3,66
Эффективность обнаружения, % =98,5
Эффективность очистки
Светлый % ≥99
Тяжелый % ≥95

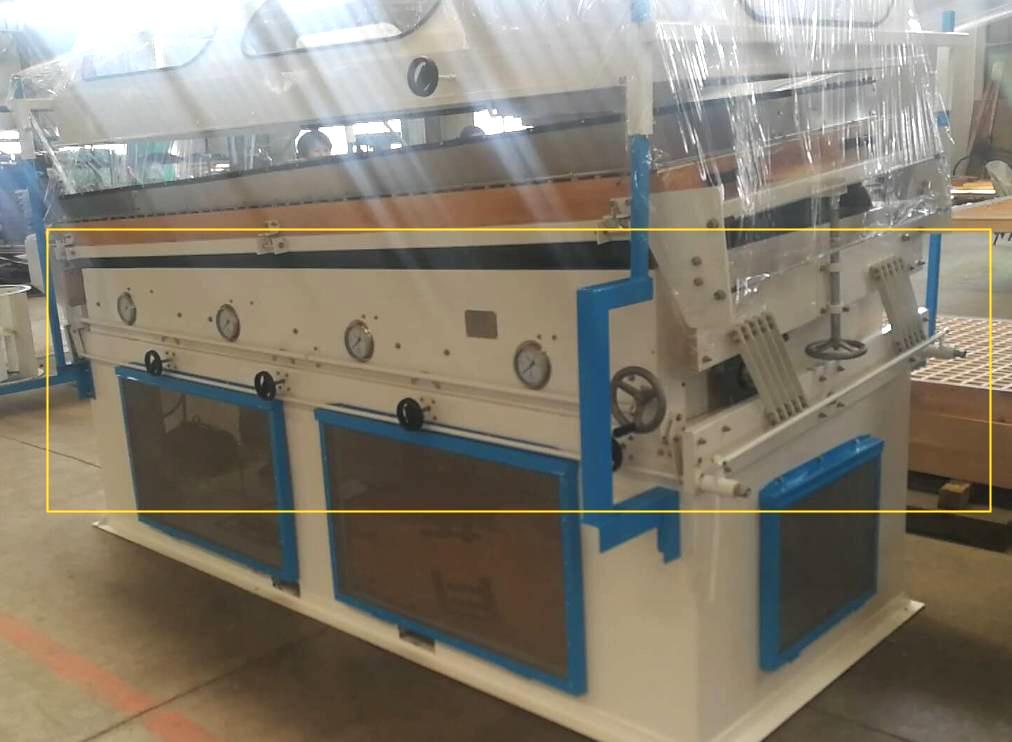

Настраиваемый с помощью простого в управлении устройства гравитационный сепаратор будет выглядеть следующим образом:

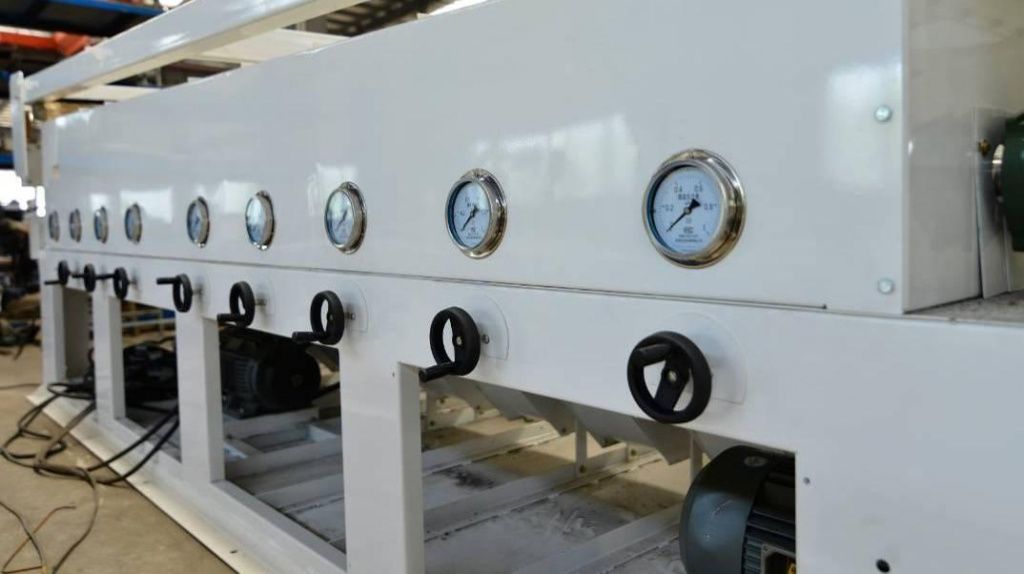

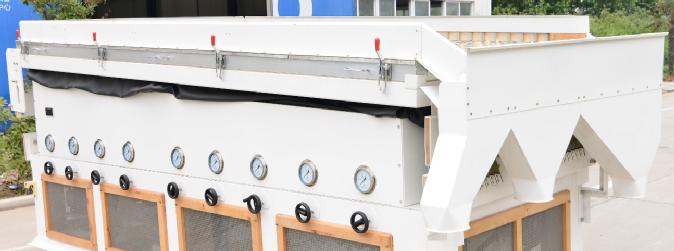

- с датчиками давления воздуха
- с маховичками ручной регулировки угла наклона
Добавлена система смазки для получения масла, нет необходимости демонтировать для смазки движущейся части.
Преимущества:
1. Полностью алюминиевая палуба, отсутствие риска заражения насекомыми, меньший вес для обеспечения длительного срока службы подшипников и валов.

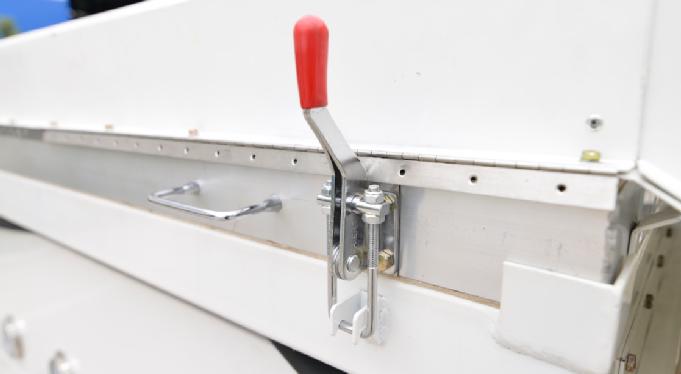

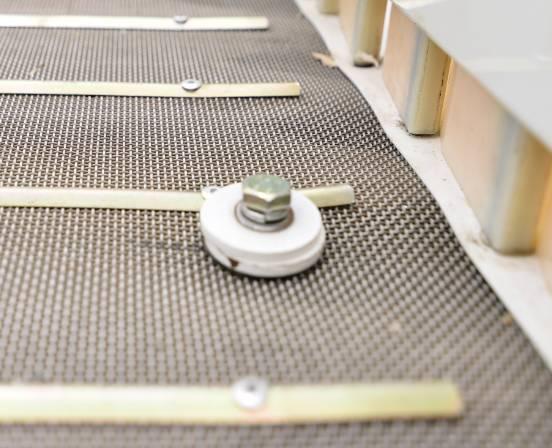

2. Модульная решетчатая палуба с зажимами и ручкой, легко разбираемая, более
удобная для сортировки различных зерен.

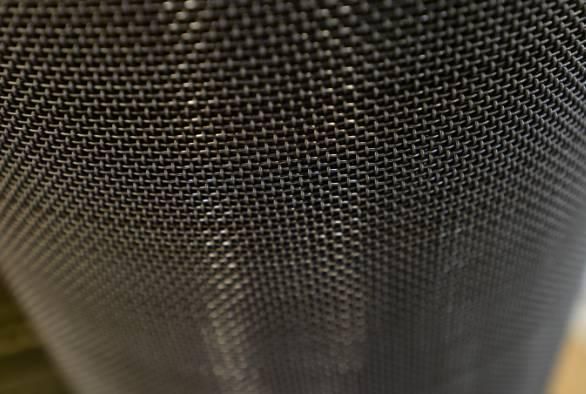

3 Сита из квадратной проволоки, больший коэффициент трения, гораздо легче отделять тяжелые и легкие зерна, обеспечивают производственную мощность и качество разделения.
4. Полоски из нержавеющей стали на поверхности грохота и боковые пластины из смолы для пищевых зерен.

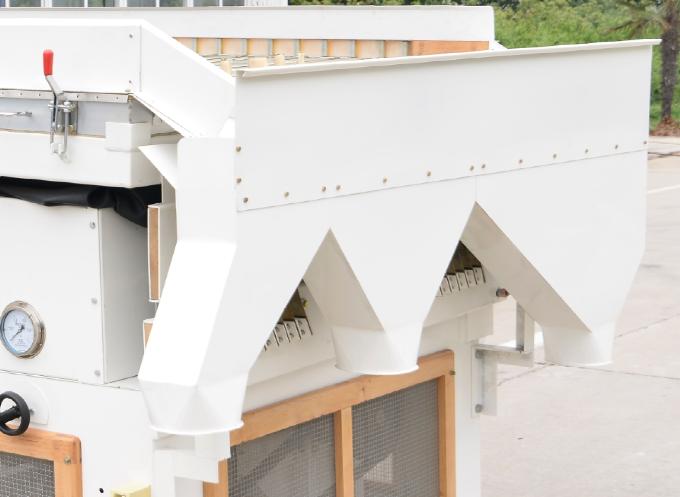

5. Выходы для хорошего зерна, среднего обратного потока, отбракованного зерна могут быть настроены в соответствии с запросом.

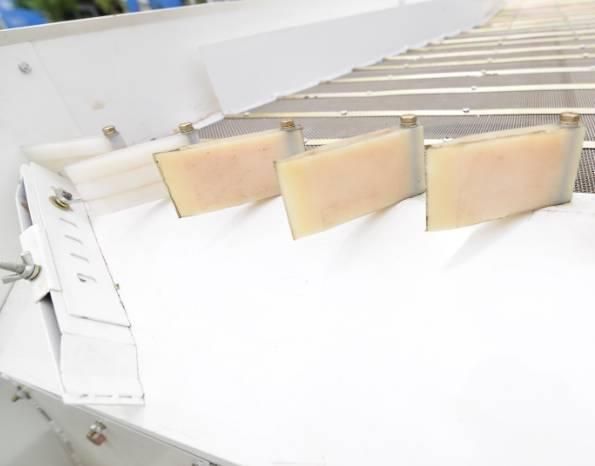

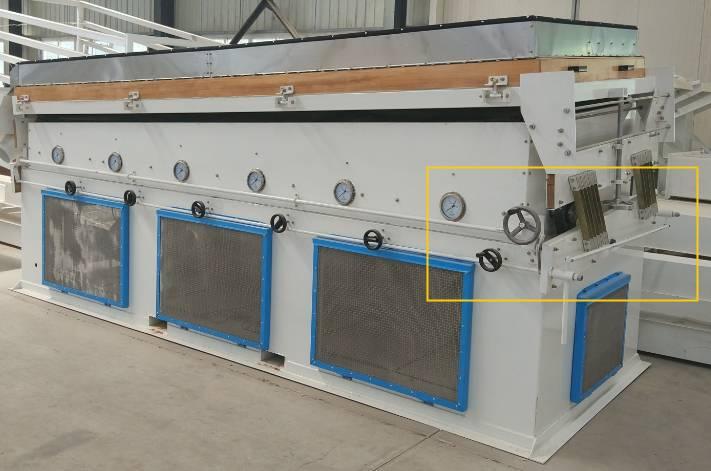

Распределительные пластины для 3-х выпусков (хорошего, среднего, отбракованного)

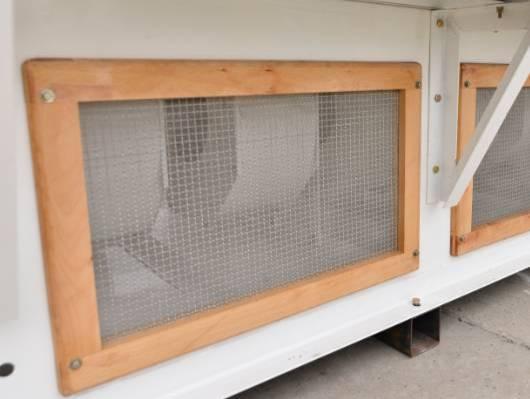

6. Сетка удерживает большие примеси вдали от воздуходувок, чтобы иметь чистый воздух. Проволока достаточно прочная для длительного срока службы.

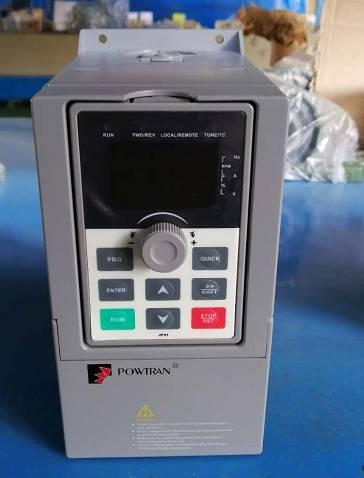

7. Частота вибрации регулируется преобразователем частоты. Скорость, отображаемая цифровым индикатором
-
