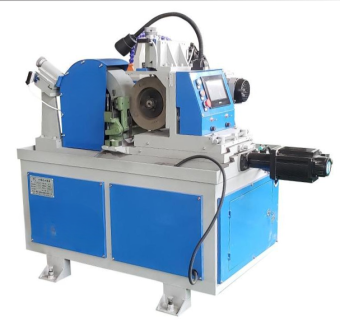

Бесцентрово-шлифовальный станок с ЧПУ (модель FD-12)

Бесцентрово-шлифовальный станок с ЧПУ (модель FD-12)

Основные параметры и характеристики:

Продольное шлифование с подачей

Диаметр шлифуемой заготовки - 0,8–60 мм

Максимальная длина шлифования - 1000 мм

Поперечное шлифование с подачей

Диаметр шлифуемой заготовки - 2–60 мм

Максимальная длина шлифования - 125 мм

Характеристики кругов

Шлифовальный круг - P350×125×127

Ведущий круг - P250×125×75

Скорости вращения

Шлифовального круга - 2000 об/мин

Ведущего круга - Бесступенчатая, 5–240 об/мин

Углы поворота ведущего круга

В вертикальной плоскости-       -2°…+5°

В горизонтальной плоскости    -     -10°…+10°

Точность шлифования - ø 20×75 мм

Овальность - ≤ 2 мкм

Цилиндричность   - ≤ 3 мкм

Шероховатость - Ra 0,2 мкм

Подача - 0,002 мм/деление шкалы

Охлаждение

Производительность насоса - 25 л/мин

Электродвигатели

Шлифовального круга    - 4,0 кВт

Ведущего круга     - 0,75 кВт

Охлаждающего насоса - 0,09 кВт

Электропитание - 380 В, 50 Гц, 3 фазы

Габариты (Д×Ш×В)        - 1300×960×1300 мм

Масса - ≈ 1000 кг

Основные особенности станка:

Ширина шлифовального и ведущего круга составляет 125 мм, что обеспечивает большой объем обработки и высокую стабильность.

Компоновка станка выполнена по схеме одностороннего перемещения рамы ведущего круга.

Шпиндель шлифовального круга имеет консольную конструкцию, что упрощает замену круга.

Шпиндель ведущего круга также выполнен по консольной схеме, обеспечивая легкость замены ведущего круга. Ведущий круг оснащен частотным регулированием скорости, что позволяет настраивать подачу заготовок разного диаметра.

Станок оборудован механизмом отрезки, что дает возможность шлифовать ступенчатые и конические поверхности.

Возможна комплектация удлиненной опорой для шлифования длинных заготовок.

Совместим с различными системами автоматической подачи и манипуляторами.

Основное назначение и область применения:

Помимо стандартного шлифования, станок поддерживает использование полировальных кругов PVA для сухой и мокрой полировки заготовок.

Предназначен для обработки цилиндрических поверхностей колец, валов и других деталей, а также для полуавтоматической и автоматической обработки ступенчатых, конических и цилиндрических вращающихся поверхностей.

Комплектация:

Бесцентрово-шлифовальный станок с ЧПУ – 1 шт

Маслоотделитель – 1 шт

Опорная бабка для врезного шлифования – 1 шт

Станок оснащен резервуаром для воды, в котором может храниться смазочно-охлаждающая жидкость. На станке установлены свободные шлифовальные круги и триммеры для направляющих кругов.
