Описание

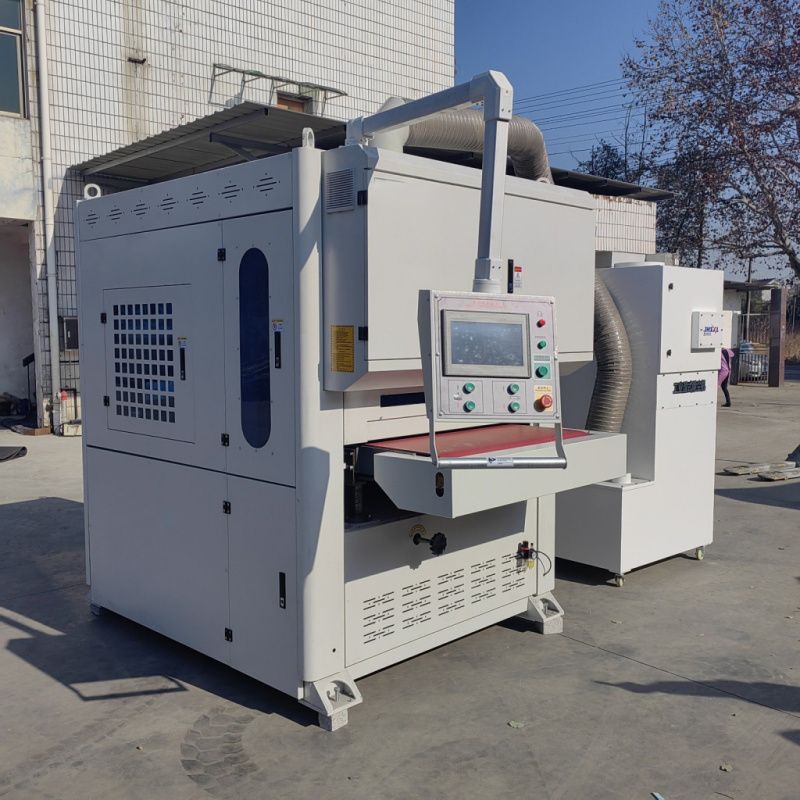

Автоматический станок для абразивно-щеточной обработки металла, модель AZ-13

Это универсальный станок для абразивно-ленточной обработки, снятия фасок и заусенцев. Он работает с листовым металлом, включая углеродистую и нержавеющую сталь, медь и другие металлы.

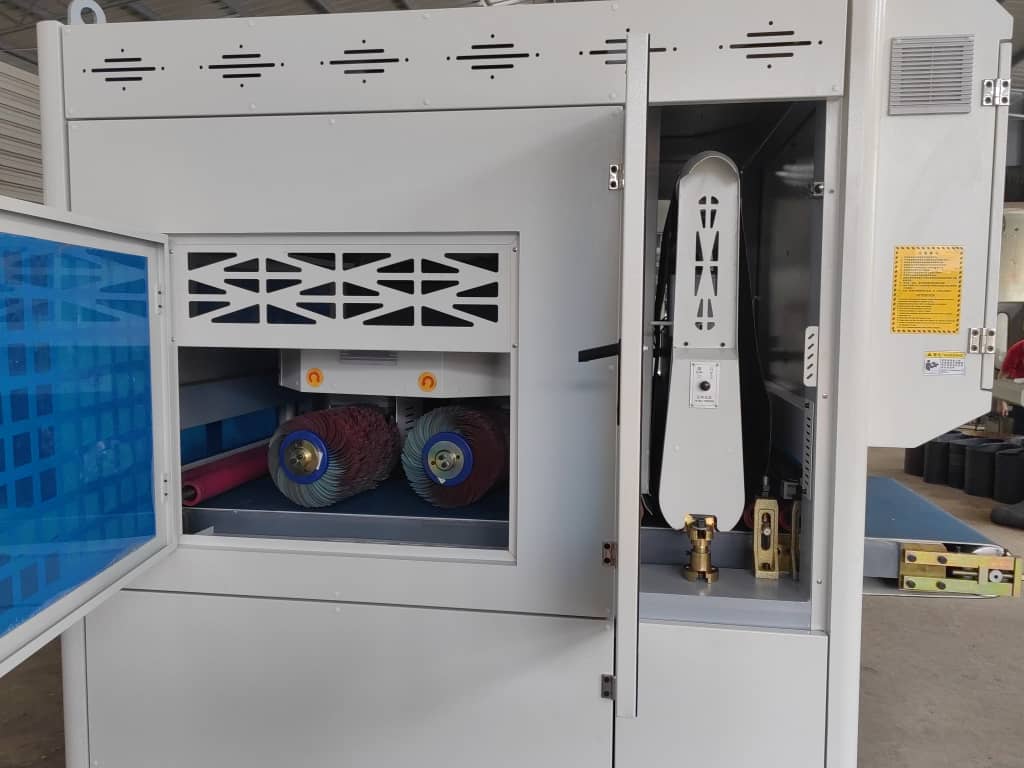

Рабочий узел

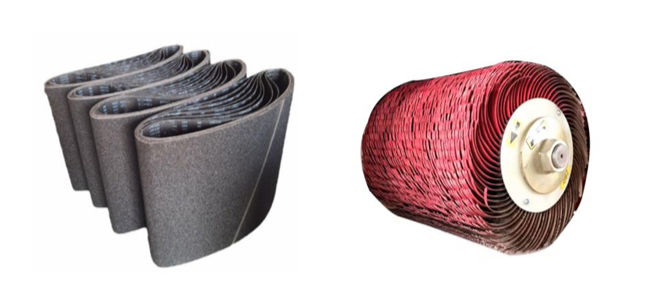

Узел R (абразивная лента): 1 комплект

Узел WX (щеточный): 1 комплект (6 щеточных инструментов)

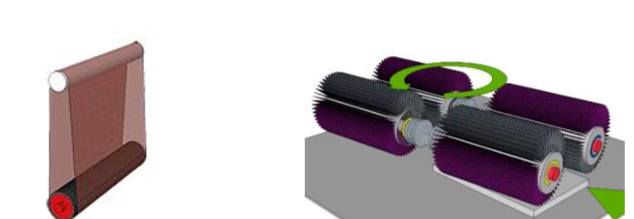

Принцип работы узла абразивной ленты (R)
Механизм удаления окалины в данном оборудовании представляет собой конструкцию с широкой абразивной лентой, расположенной продольно по всей ширине обработки. Узел оснащен механизмом подъема и наклона абразивной ленты, что позволяет легко выполнять высокоточное травление поверхности (сатинирование) заготовки, а также удалять твердые заусенцы, образующиеся после резки, штамповки и гибки.

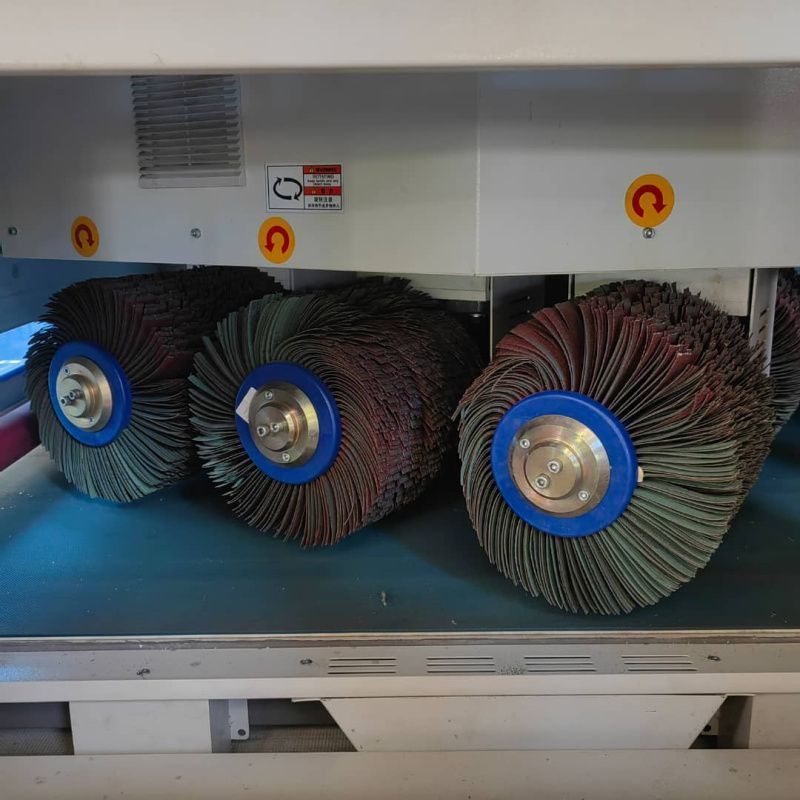

Принцип работы вращающегося щеточного узла (WX)
Механизм снятия фасок в данном оборудовании представляет собой вращающийся щеточный узел. Два ряда щеток в узле расположены в шахматном порядке и перекрещиваются, приводясь в движение общим вращающимся валом. Четыре щеточных абразивных инструмента вращаются на высокой скорости, обрабатывая поверхность заготовки, что обеспечивает ее равномерную обработку и снятие фаски на любом участке конвейерной ленты.

Принцип работы механизма фиксации и транспортировки
Оборудование оснащено приводом на основе высокодемпфирующей конвейерной ленты с частотным регулированием и настройкой скорости подачи. Заготовка надежно фиксируется на ленте за счет прижима роликами и адсорбции высоконапорным всасывающим вентилятором.

Технические параметры и конфигурация оборудования:

№	Параметр	Ед. изм.	Значение / Описание
1	Максимальная ширина обработки	мм	1000
2	Максимальная высота обработки	мм	0,5–65 (возможна настройка под заказ)
3	Минимальный размер заготовки	мм	≥50×50 Возможна обработка сплошного листа (фиксация вакуумным отрицательным давлением)
4	Скорость подачи	м/мин	1–10
5	Скорость вращения щёток	об/с	8–20
6	Скорость вращения рабочего узла	об/с	8–12
7	Размер абразивной ленты	мм	2200×1000
8	Размер щёточного инструмента	мм	Φ300×300 (4 шт.)
9	Высота рабочего стола	мм	860–980 (регулируемая)
10	Мощность электродвигателя	кВт	29,92
11	Габаритные размеры (Д×Ш×В)	мм	2350×1900×2100
12	Уровень шума	дБ	≤85
13	Диапазон снятия фаски	мм	R0,1–R1
14	Система управления	–	PLC (программируемый логический контроллер)
15	Способ фиксации заготовки	–	Магнитный прижим + прижимные ролики
16	Напряжение питания	В	380 В, 50 Гц, трёхфазное
