Описание

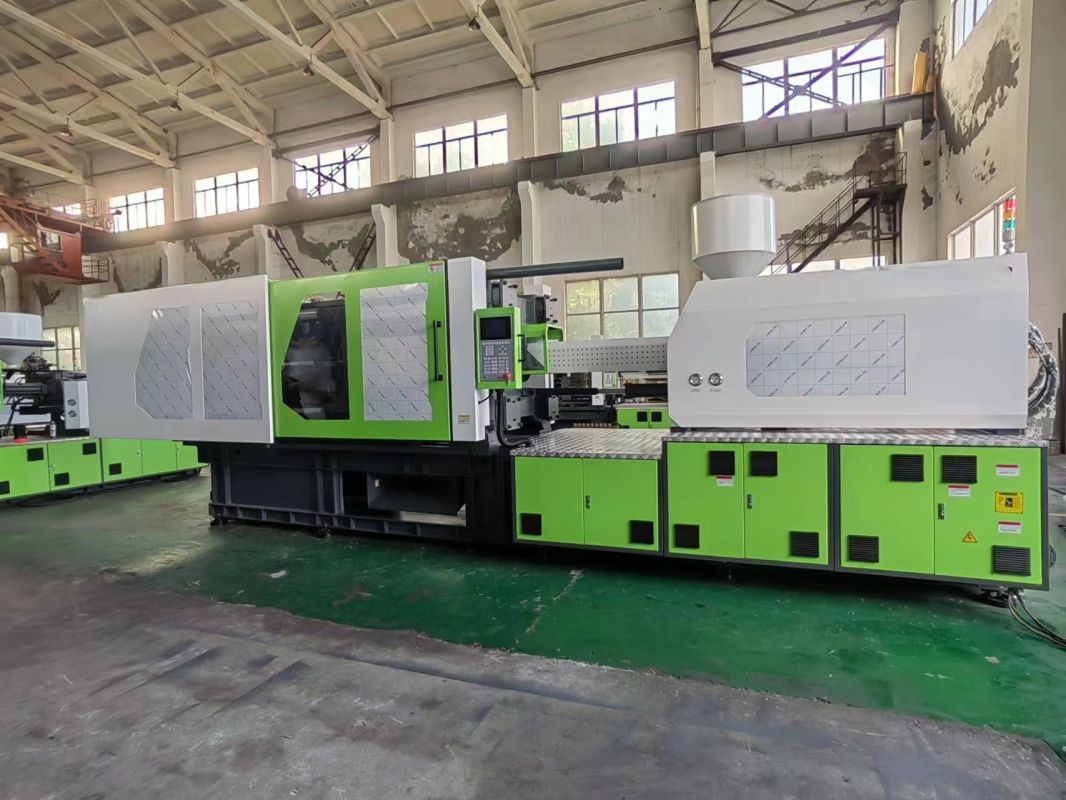

Оборудование для производства пластмассовых катушек 200 на 60 мм, термопласт автомат модель TT60
|
Параметр / Секция |
Единица измерения |
Значение / Диапазон |
|
ЕДИНИЦА ВПРЫСКА |
||
|
Диаметр шнека |
мм |
50 / 55 / 60 |
|
Отношение длины к диаметру L/D |
— |
22.2 / 20.1 / 18.5 |
|
Теоретический объем впрыска |
см³ |
570 / 700 / 819 |
|
Масса впрыска (PS) |
г |
518 / 630 / 746 |
|
Давление впрыска |
МПа |
179 / 148 / 124 |
|
Скорость впрыска |
см³/с |
208.3 / 252 / 300 |
|
Линейная скорость впрыска |
мм/с |
106 |
|
Пластицирующая способность |
г/с |
31.2 / 38.9 / 47.6 |
|
Частота вращения шнека |
об/мин |
0–200 |
|
УЗЕЛ СМЫКАНИЯ |
||
|
Усилие смыкания |
кН |
2700 |
|
Ход подвижной плиты |
мм |
545 |
|
Расстояние между колоннами |
мм |
580 x 580 |
|
Максимальная толщина формы |
мм |
580 |
|
Минимальная толщина формы |
мм |
220 |
|
СИСТЕМА ВЫТАЛКИВАНИЯ |
||
|
Ход выталкивателей |
мм |
150 |
|
Усилие выталкивания |
кН |
62 |
|
Количество выталкивателей |
шт. |
9 |
|
ДРУГИЕ ПАРАМЕТРЫ |
||
|
Макс. давление гидронасоса |
МПа |
14 |
|
Мощность главного двигателя |
кВт |
26 |
|
Мощность нагревателей |
кВт |
18.85 |
|
Габаритные размеры |
м |
5.8 x 1.48 x 2.2 |
|
Вес машины |
т |
8.6 |
|
Объем маслобака |
л |
500 |
Пресс форма:
Технические характеристики пресс-формы:
Размер изделия: Диаметр 198 мм, высота 61 мм (ø198 x 61 мм).
Литниковая система: Холодный литник
Материалы формы
Сердечники и матрицы: Сталь 718.
Основа формы: Сталь C45 (конструкционная углеродистая).
Количество гнезд / полостей: 1 (одногнездная форма).
Подходящая литьевая машина: Термопластавтомат с усилием смыкания 250 тонн (250T).
Приблизительный размер формы: 520 мм (длина) x 400 мм (ширина) x 400 мм (высота).
Система выталкивания: Полностью автоматическая.
Ресурс формы / Срок службы: 0.5 миллиона циклов литья
Количество: 1 форма
*Для катушки сырье может быть ПП, АБС или нейлон
Производительность: Время цикла составляет 30 секунд за один проход (120 шт/час)

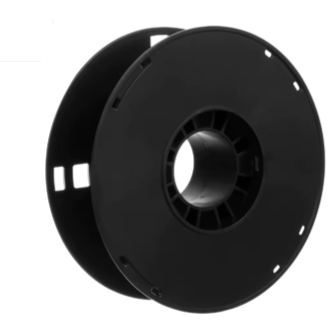

Катушка идеально подходит для намотки филамента.
В стоимость входят пуско-наладочные работы.
