Описание
Комплектация:

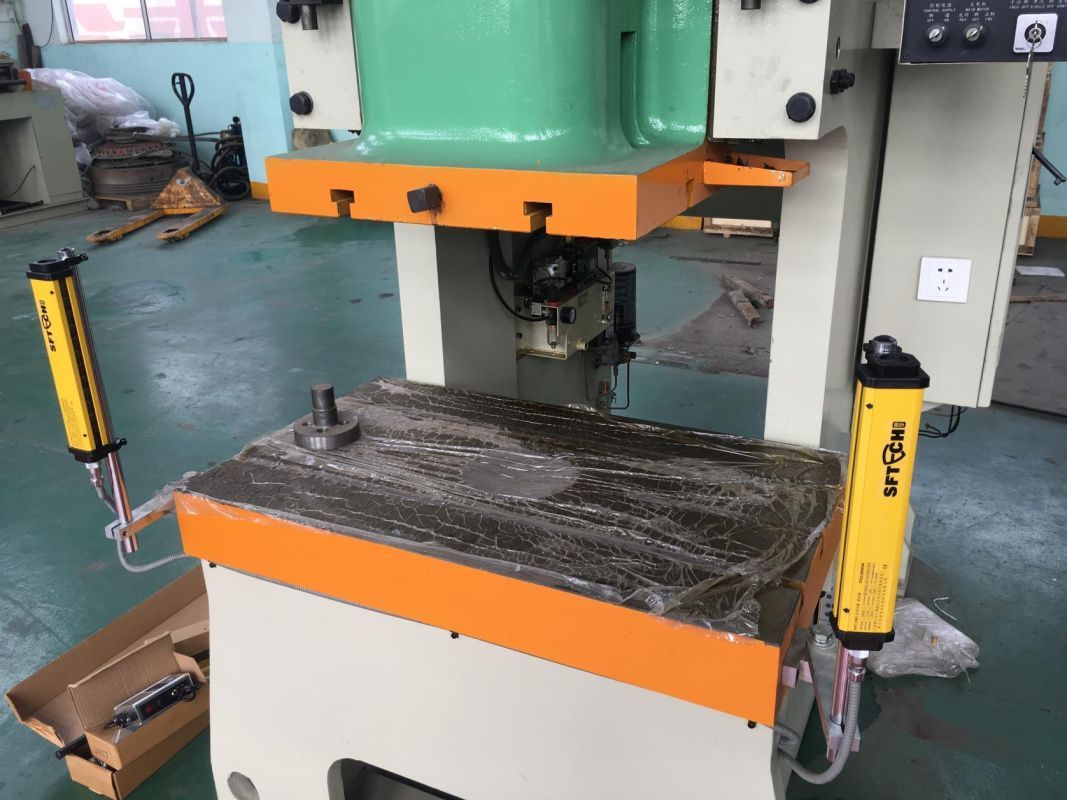

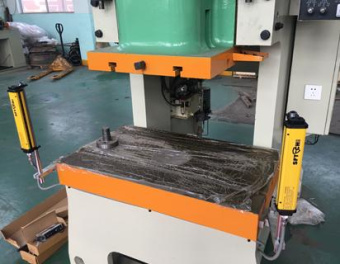

Пневматический вырубной пресс + инвертор + световая защита

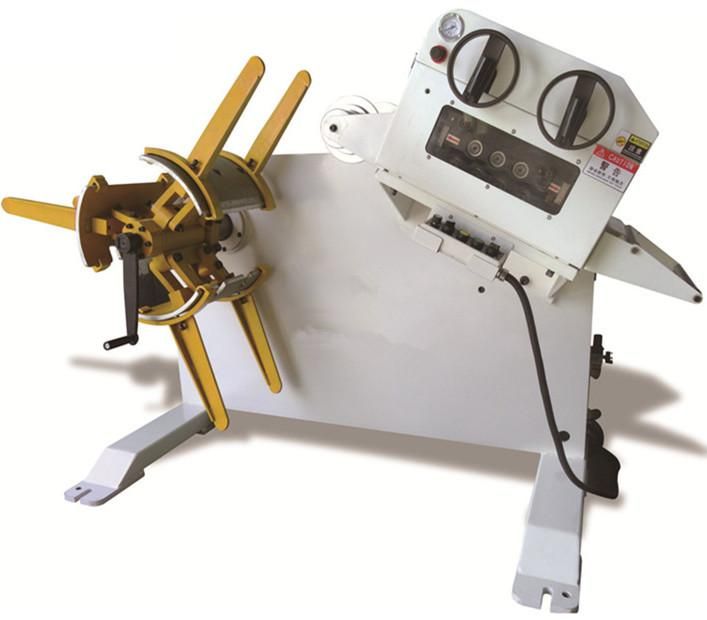

Комбинированный разматыватель и правильный станок с ЧПУ (200 мм)

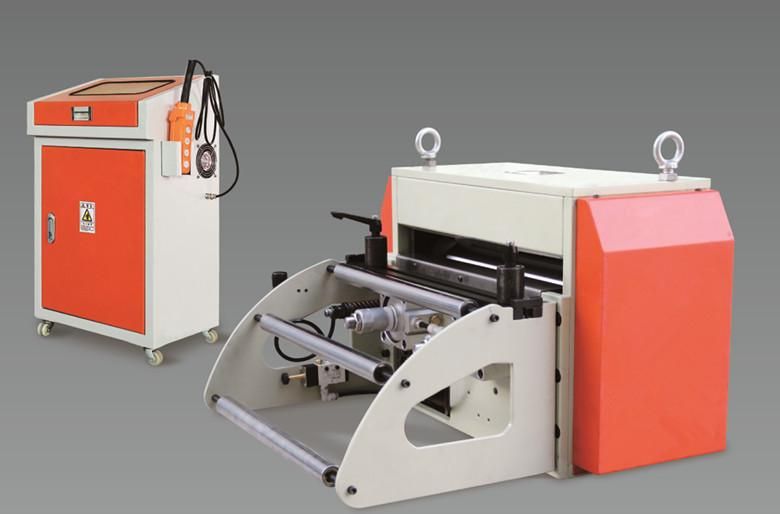

Подающее устройство с ЧПУ (200 мм)
Пресс-форма. 1 комплект
Описание:

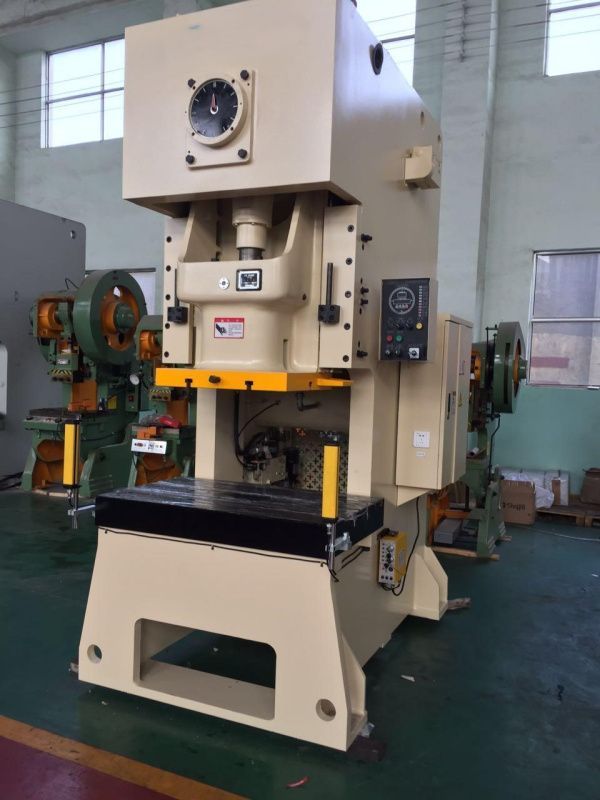

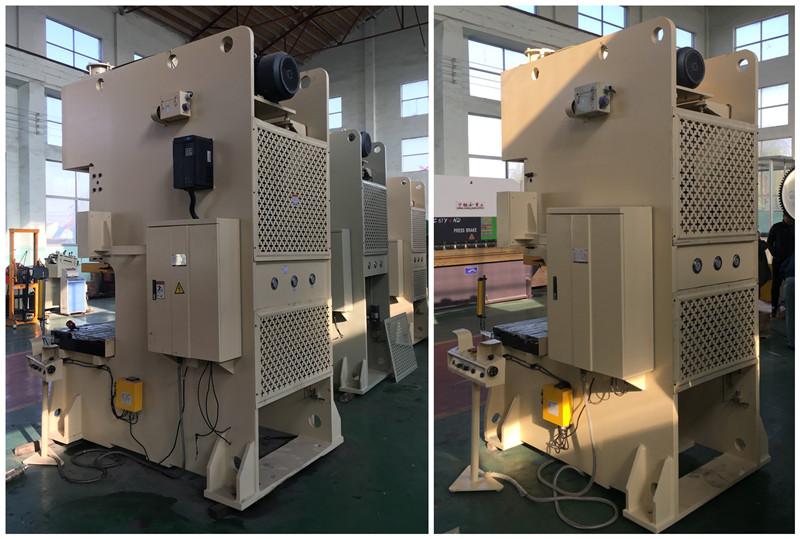

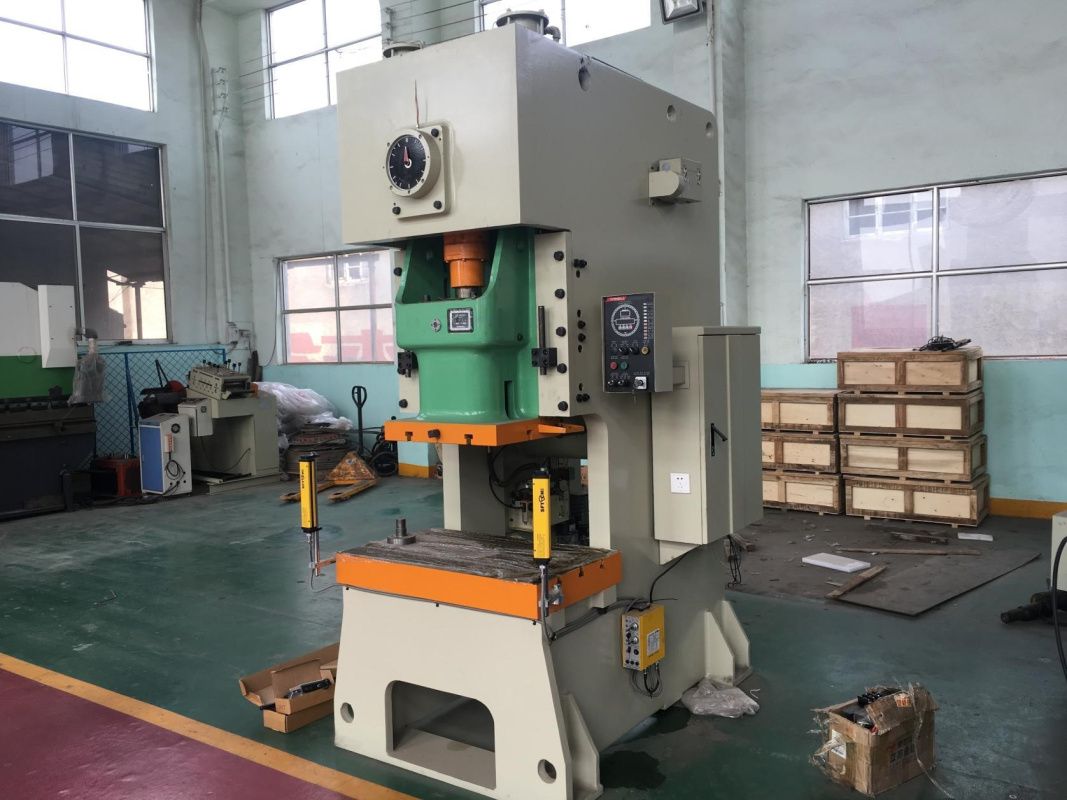

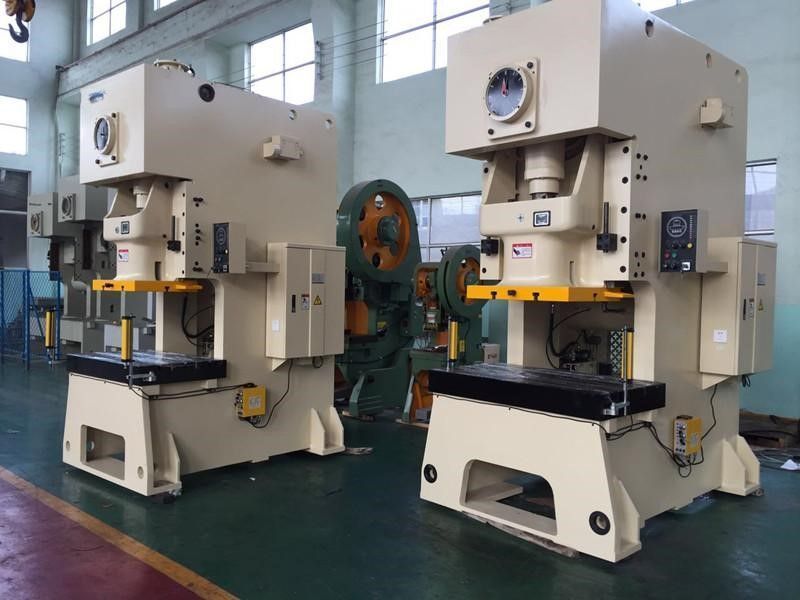

Пресс однокривошипный открытый с неподвижной станиной
Представляет собой универсальный пресс для листовой обработки металла. Оборудование предназначено для выполнения таких операций, как резка, пробивка отверстий, вырубка, гибка и неглубокая вытяжка.
Краткое описание конструкции
Станина выполнена методом сварки из цельной стальной плиты, что обеспечивает высокую жесткость, рациональную конструкцию и эстетичный внешний вид.
В прессе используется вертикальная коленчатая конструкция вала. Расстояние между точками опоры небольшое, что обеспечивает жесткость кривошипа.
Приводная шестерня установлена внутри станины и работает в масляной ванне.
Пресс оснащен комбинированным мокрым фрикционным сцеплением и тормозом малой инерции итальянского типа производства. Данные узлы отличаются низкой пассивной инерцией, малым энергопотреблением, надежной блокировкой сцепления и тормоза, а также длительным сроком службы.
Ползун выполнен цельнолитым. В нем установлен гидравлический предохранитель от перегрузок производства японской компании Showa, отличающийся быстрым и надежным срабатыванием. После срабатывания при перегрузке устройство автоматически возвращается в исходное положение, что сокращает время простоя и повышает эксплуатационную готовность пресса. В высотном гидроцилиндре ползуна используются высоконапорные масляные уплотнения, импортированные из Германии.
Регулировка закрытой высоты (межцентрового расстояния) осуществляется электрически и имеет цифровую индикацию с дискретностью 0.10 мм. Пресс оснащен удлиненными гранеными (шестигранными) направляющими, что обеспечивает высокую точность и стабильность направления.
Пресс имеет пневматический уравновешиватель, который снижает нагрузку при втором ходе. Он работает плавно, что улучшает динамическую точность пресса.
В части управления используется программируемый логический контроллер Mitsubishi, обеспечивающий высокую надежность системы управления.
Пресс оснащен двойным клапаном производства японской компании TACO, что гарантирует безопасность и надежность работы сцепления.
Пресс использует кулачковый контроллер, объединенный с бесконтактными датчиками. Он позволяет точно подавать сигналы в пределах 360° и управлять критериями различных действий, а также согласованностью работы вспомогательного оборудования, повышая надежность пресса. Кроме того, пресс оснащен двухкнопочным пультом и ножной педалью, что позволяет реализовать режимы непрерывной работы, одиночных ходов и толчкового режима (наладки).
Основные технические характеристики
Номинальное усилие 450 кН
Номинальный ход 4 мм
Длина хода ползуна 100 мм
Частота ходов (рег.) 70-90 мин⁻¹
Макс. высота штампа 270 мм
Регулировка высоты штампа 60 мм
Расстояние между центром ползуна и станиной 230 мм
Размер подштамповой плиты (Перед-Зад × Лев-Прав) 440×810 мм
Отверстие в подштамповой плите (Верхнее отверстие: Диам. × Глуб. × Нижнее отв. Диам.) φ180×300×φ160 мм
Толщина подштамповой плиты 110 мм
Отверстие в подштамповой плите (Диам. / Перед-Зад × Лев-Прав) 300×300 мм
Площадь ползуна (Перед-Зад × Лев-Прав) 340×410 мм
Отверстие под хвостовик (Диам. × Глуб.) φ40×60 мм
Расстояние между колоннами 550 мм
Мощность основного двигателя 5.5 кВт
Габаритные размеры (Перед-Зад × Лев-Прав × Выс) 1390×1200×2400 мм
Вес нетто 3450 кг
Номинальное усилие 2000 кН
Номинальный ход 6 мм
Длина хода ползуна 180 мм
Фиксированная частота ходов 35 мин⁻¹
Регулируемая частота ходов 30-40 мин⁻¹
Макс. высота штампа 390 мм
Регулировка высоты штампа 110 мм
Расстояние между центром ползуна и станиной 390 мм
Подштамповая плита (Перед-Зад × Лев-Прав) 760×1400 мм
Отверстие в подштамповой плите φ300×50×φ260 мм
Толщина подштамповой плиты 160 мм
Отверстие в подштамповой плите (Диам. / Перед-Зад × Лев-Прав) φ470 мм
Площадь ползуна (Перед-Зад × Лев-Прав) 600×800 мм
Отверстие под хвостовик (Диам. × Глуб) φ65×90 мм
Расстояние между колоннами 870 мм
Мощность основного двигателя 18.5 кВт
Габаритные размеры (Перед-Зад × Лев-Прав × Выс) 2500×1580×3320 мм
Вес нетто 17000 кг
В стоимость включены пуско-наладочные работы
