Описание

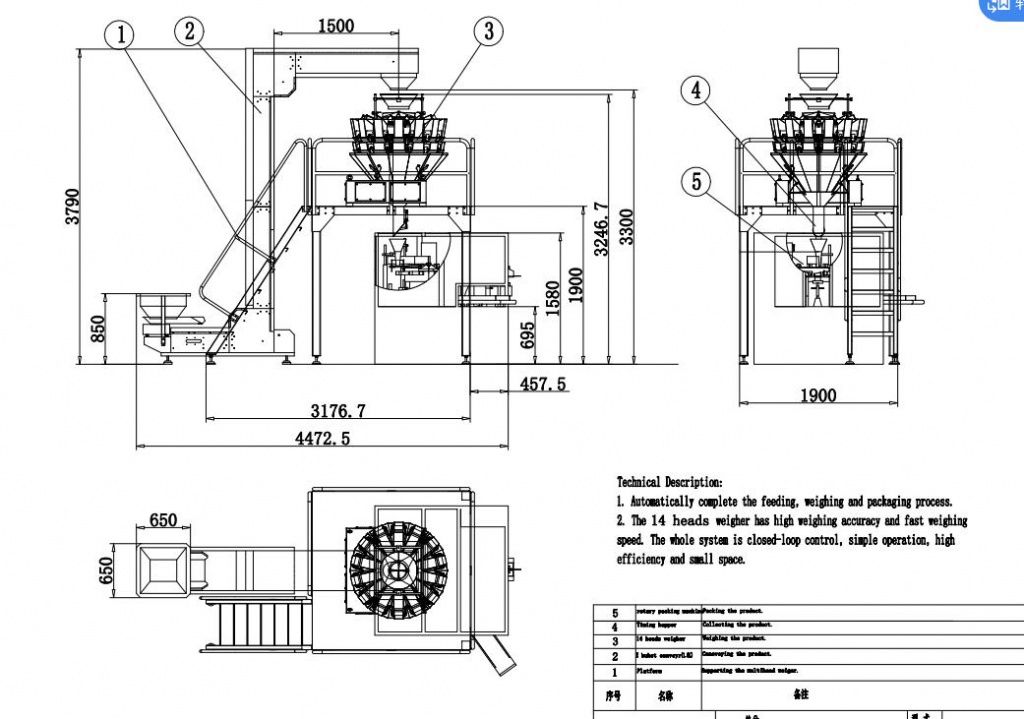

Состав линии:
Деталь 1: Подающий ковшовый конвейер предназначен для транспортировки продуктов к многоголовочным весам
Пункт 2: Многоголовочные весы предназначены для взвешивания
Пункт 3: Платформа предназначена для поддержки многоголовочных весов для лучшей очистки и проверки положения при взвешивании
Деталь 4: Роторная упаковочная машина для заполнения продукта и упаковки, герметизирующей пакет.
Пункт 5: Контрольные весы предназначены для проверки веса.
Это автоматическая упаковочная система с многоголовочными весами, ротационная упаковочная машина, точность: ±0,1 г-1,5 г. Для
упаковка предварительно изготовленного мешка, такого как плоский мешок, стоячий мешок.
1 Загрузочный ковшовый конвейер 1 КОМПЛЕКТ
Рама 304SS, ковш из 4 полипропиленовых труб, цепь 304ss, управление VFD.

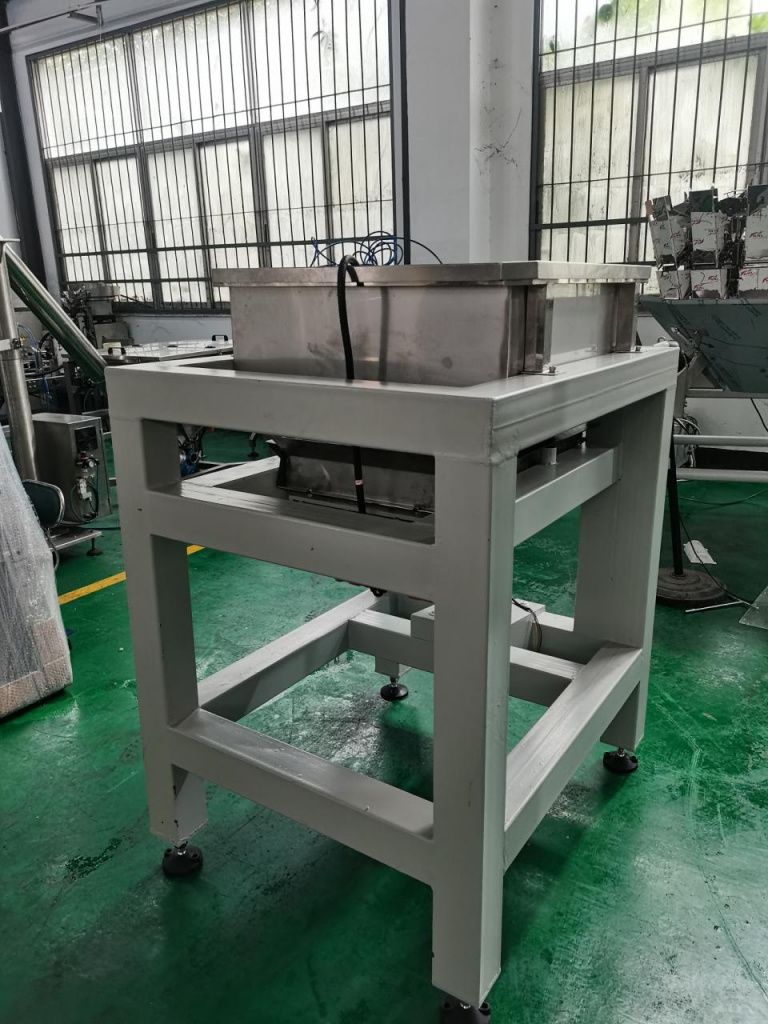

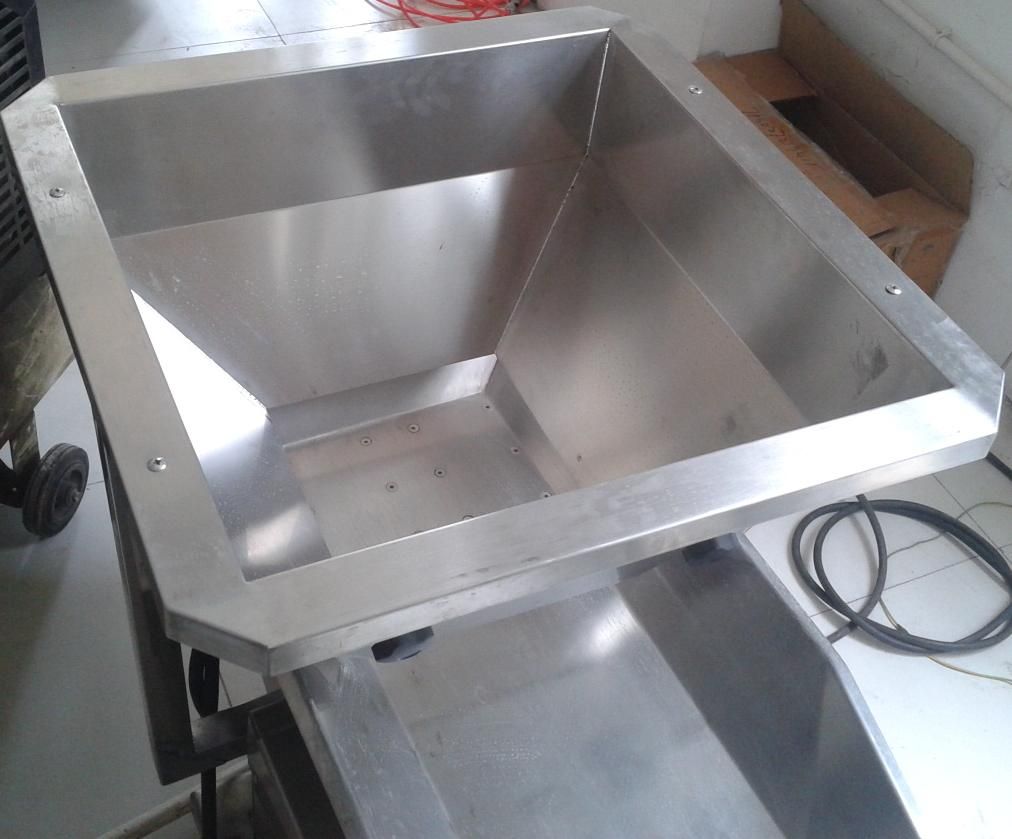

Большой вибропитатель 1 КОМПЛЕКТ
размер бункера 800 * 800мм; с вибрацией 2 ранга; тефлоновая поверхность
2Многоголовочный Дозатор 2,5 л бункер 1 КОМПЛЕКТ
Рама 304 SS, 14 головок, Бункер для тефлоновых углублений объемом 2,5 л , 7 дюймов
HMI, управление микроконтроллером
3 Рабочая Платформа1 КОМПЛЕКТ
304SS, с ограждением и лестницей; размер1,9 м (Д)×2,2 м (Ш)×1,9 м (В)
4 Роторная упаковочная машина 1 КОМПЛЕКТ
Рама 304 SS, Siemens PLC и HMI, 8 положений для установки сумки на молнии;,
ширина сумки 120-240 мм;
длина мешка: 150-380 мм

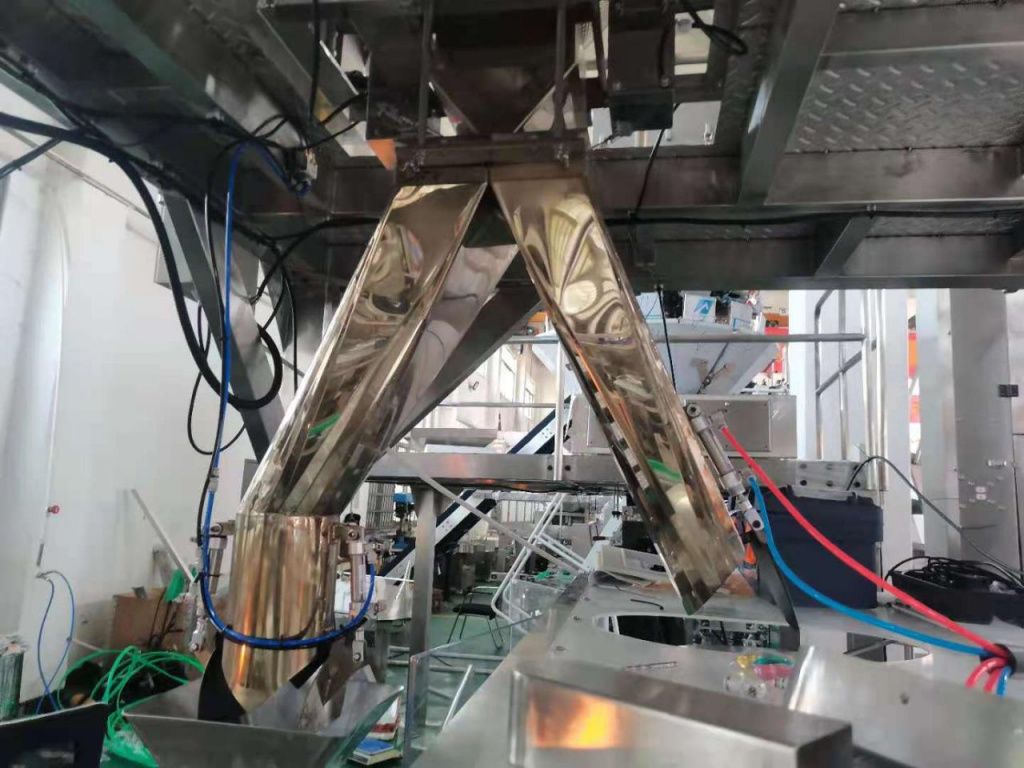

Дозирующий бункер с дозатором 1 КОМПЛЕКТ
304SS, тефлоновая поверхность, для транспортировки продукта и выгрузки продукта
5 Контрольные весы
304 SS, лента шириной 300 мм, интервал шкалы 0,1 г, диапазон взвешивания: 2-1000 г; отбраковыватель выдвигается;
Замечания:
>Все детали, контактирующие с пищевыми продуктами, изготовлены из пластика марки 304SS
>Данное предложение не включает систему воздушного компрессора.
Системная машина:

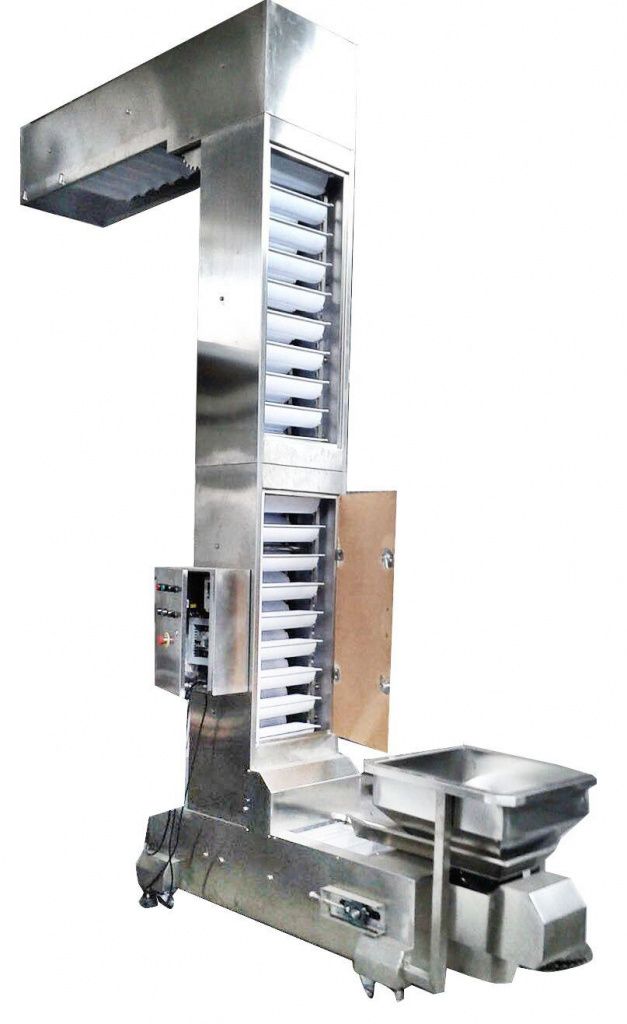

1. Подающий ковшовый конвейер
Конвейер применяется для вертикального подъема гранулированного материала, такого как кукуруза, желе, закуски, конфеты, орехи, пластмассовые и химические продукты, мелкое оборудование и т.д. В этой машине ковш приводится в движение цепями для подъема.
Основные характеристики:
1. Он имеет преимущества большого количества и подъема тяжестей.
2. изготовлено из пищевого полипропиленового материала и стабильно по форме.
3. Машина может транспортировать продукт непрерывно или с перерывами
4. Цепочка 304SS.
5. Скорость управления VFD.
Тип пластины
Тип сегмента
Техническая спецификация
Объем ковша (л) 0,8, 1,8, 3,8.
Пропускная способность (м3/ч) 0,2-2, 4-6.5, 6-12.
Мощность 220 В или 380 В 50/60 Гц 0,75 кВт
Высота для стандартной машины. (мм) 3600
Вес брутто (Кг) 500
Конструкция машины Пластинчатый тип или сегментный тип
Размер бункера для хранения 650 мм * 650 мм/800 мм * 800 мм/1000 мм * 1000
мм

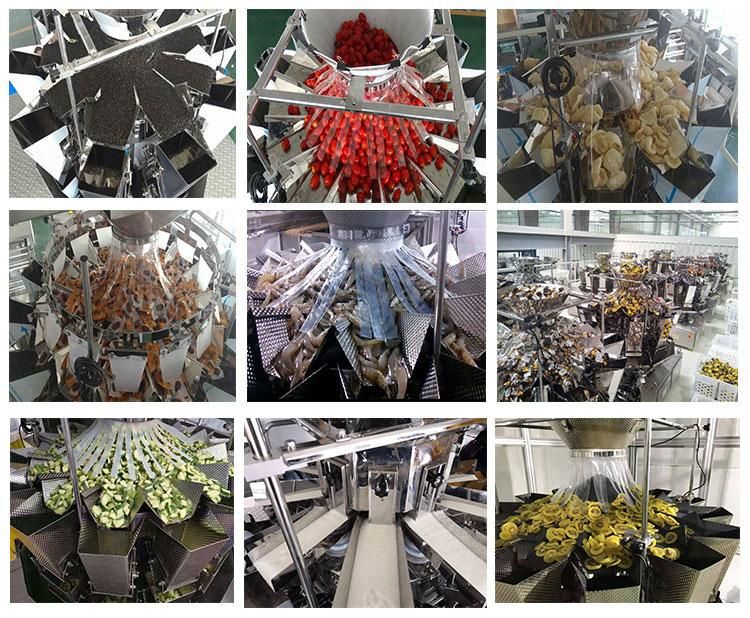

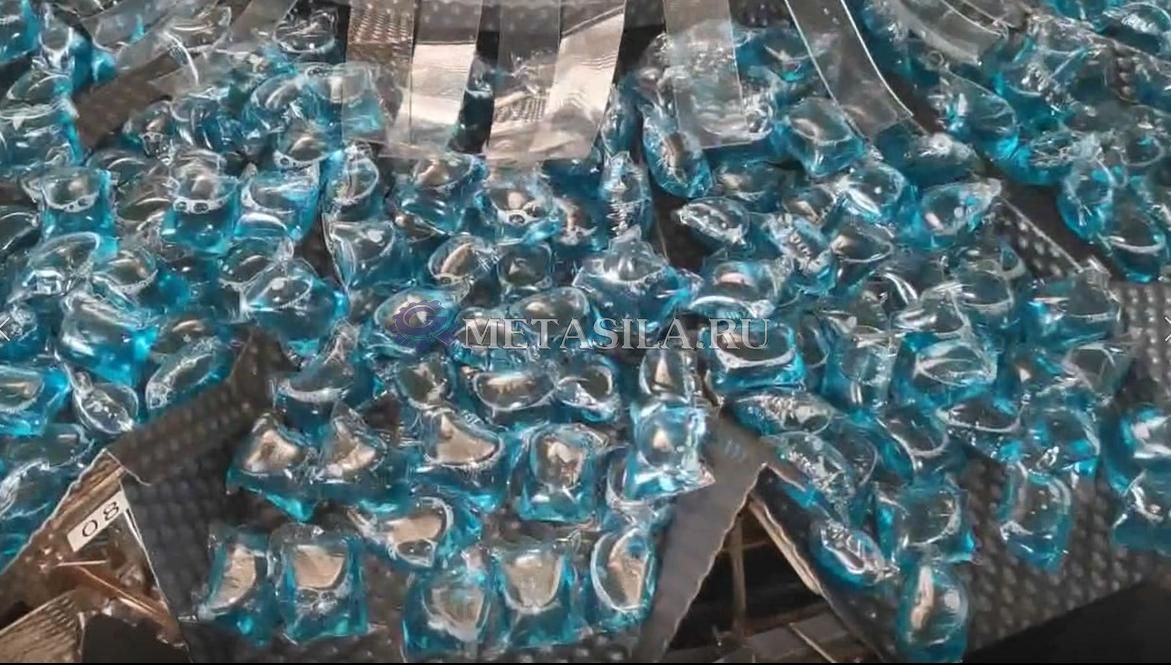

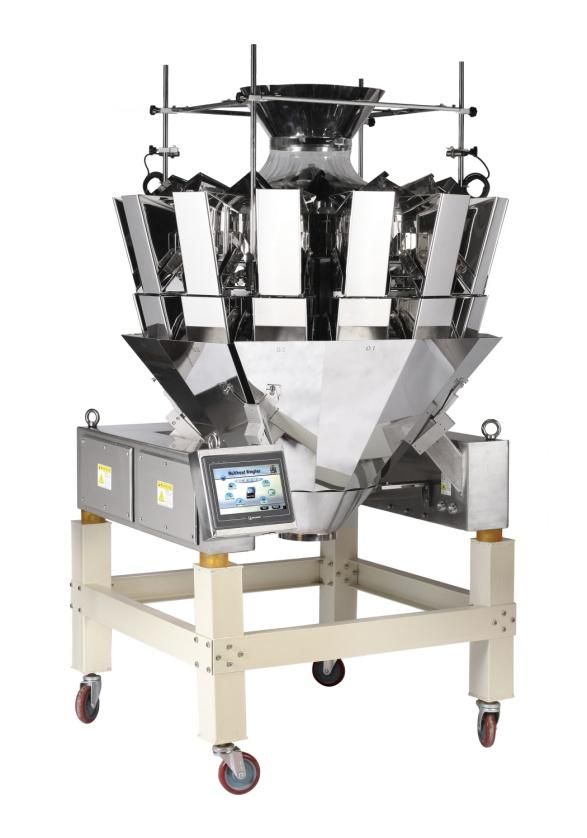

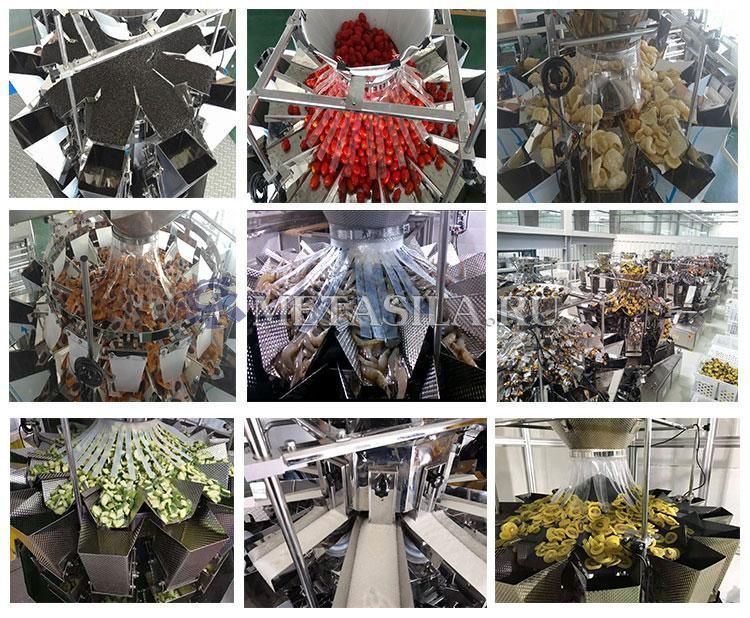

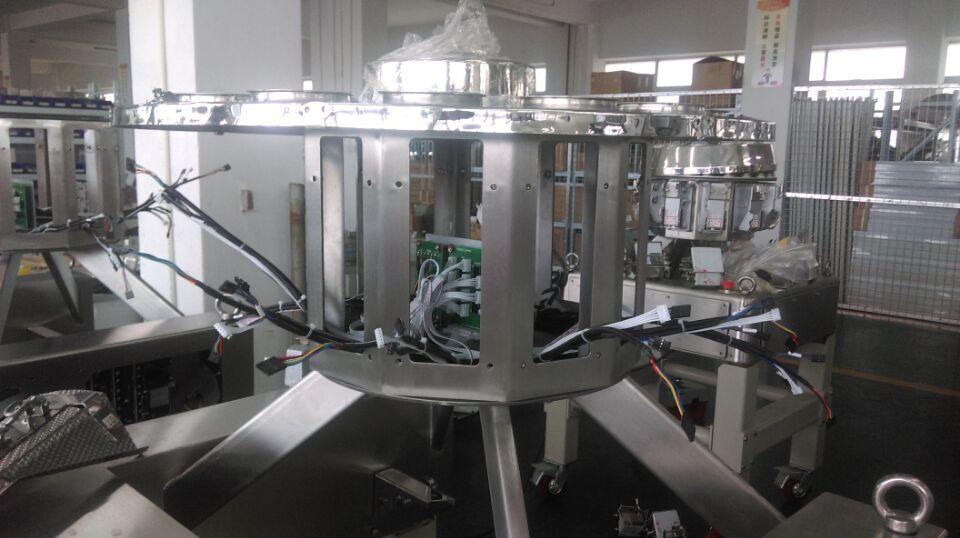

2. Многоголовочные весы с бункером объемом 2,5 л
Он разработан для точной и высокоскоростной упаковочной системы количественного взвешивания. Он подходит для взвешивания зернистых, палочных, ломтиковых, шаровидных материалов неправильной формы, таких как конфеты, фрукты, орехи, корм для домашних животных, жареные семечки, слоеные продукты, замороженные продукты, мелкое оборудование.
Технические характеристики
1. Вибратор изменяет амплитуду в зависимости от различных целей, чтобы более равномерно распределять материал и получать более высокую скорость комбинирования.
2. Были разработаны высокоточный цифровой датчик взвешивания и рекламный модуль.

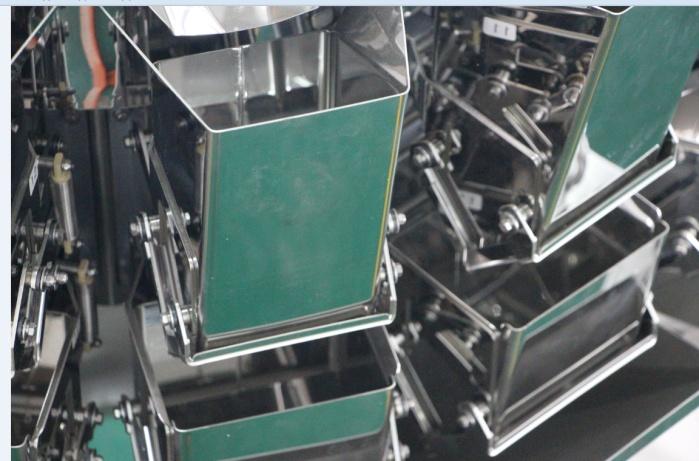

3. Изменение скорости открытия бункера и угла открытия на основе характеристик измеряемого материала может предотвратить засорение бункера материалом.
4. Можно выбрать многократный сброс и последующие методы сброса, чтобы предотвратить засорение бункера вспученным материалом.
5. Система сбора материала с автоматической идентификацией различий и функцией "одно перетаскивание-два" позволяет удалять неквалифицированный продукт и обрабатывать сигналы о падении материала с двух упаковочных машин.
6. Все компоненты, соприкасающиеся с материалом, изготовлены из нержавеющей стали. Герметичная и водонепроницаемая конструкция была принята для предотвращения попадания частиц и легкой очистки.
7. Различные полномочия могут быть установлены для разных операторов, что обеспечивает удобство управления.
8. Многоязычная операционная система может быть выбрана на основе запросов
9. Режим высокой точности и высокой скорости может быть выбран в зависимости от потребностей
Параметры
Диапазон взвешивания 10-2000 г
Максимальная скорость взвешивания 120 мешков/Мин
Точность ±0,1-1,5г
Объем бункера 2500 мл
Способ привода шагового двигателя
Опция Временной бункер/ Бункер с двойной дверью/Бункер с углублениями/ Принтер/
Идентификатор избыточного веса / Вращающийся вибратор
Интерфейс 7"/10"HMI
Параметр мощности 220 В/ 1500 Вт/ 50/60 Гц/ 10A
Объем упаковки (мм) 1750 (Д)×1200 (Ш)×1240 (В)
Вес брутто (Кг) 490

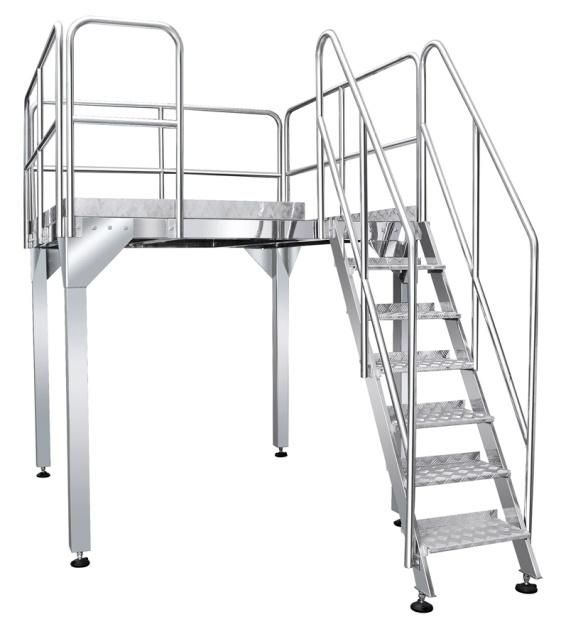

3. Рабочая платформа
Основные характеристики:
Платформа компактна, устойчива и безопасна благодаря ограждению и лестнице. Платформа в основном используется для поддержки весов, а также является основным вспомогательным оборудованием в системе упаковки.
Размер (мм): 2200 (Д)×2200 (Ш)×1900 (В)
Рабочая платформа с рамой 304SS

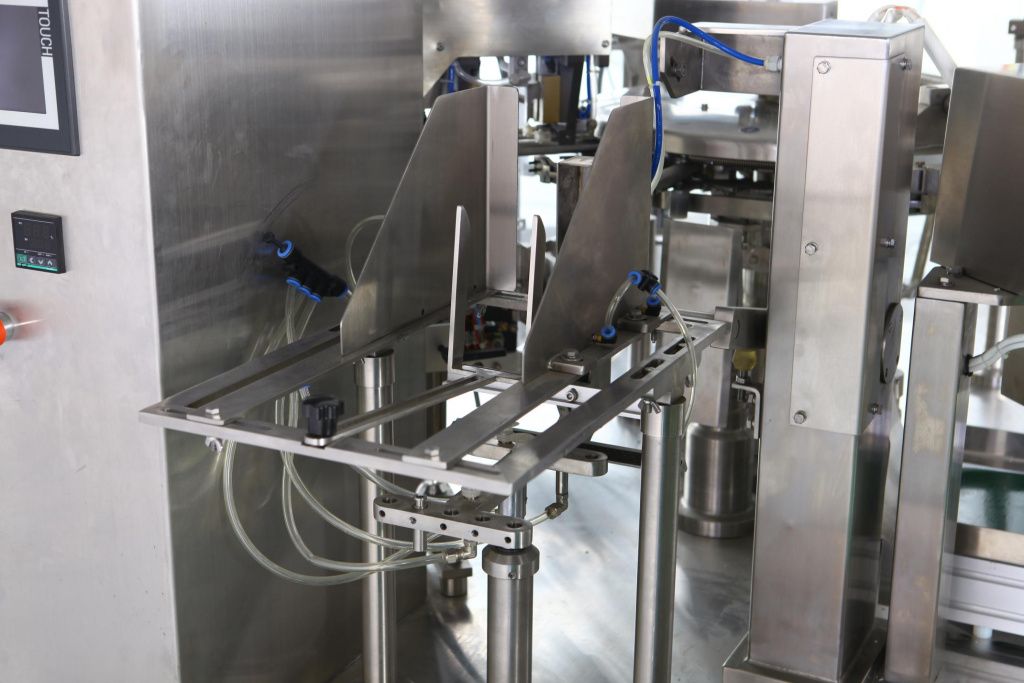

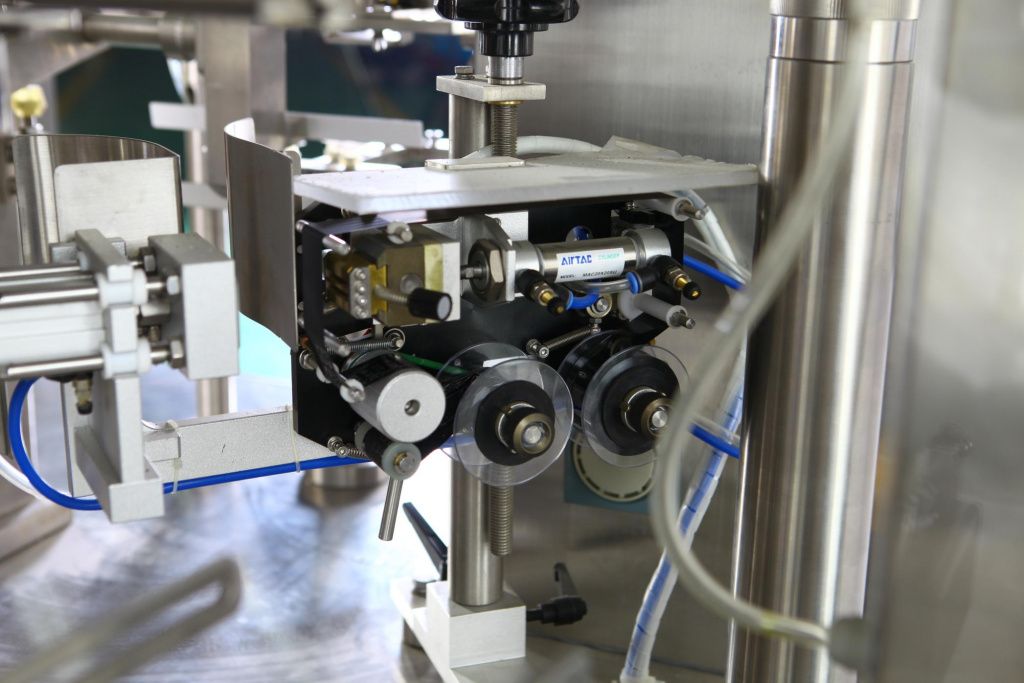

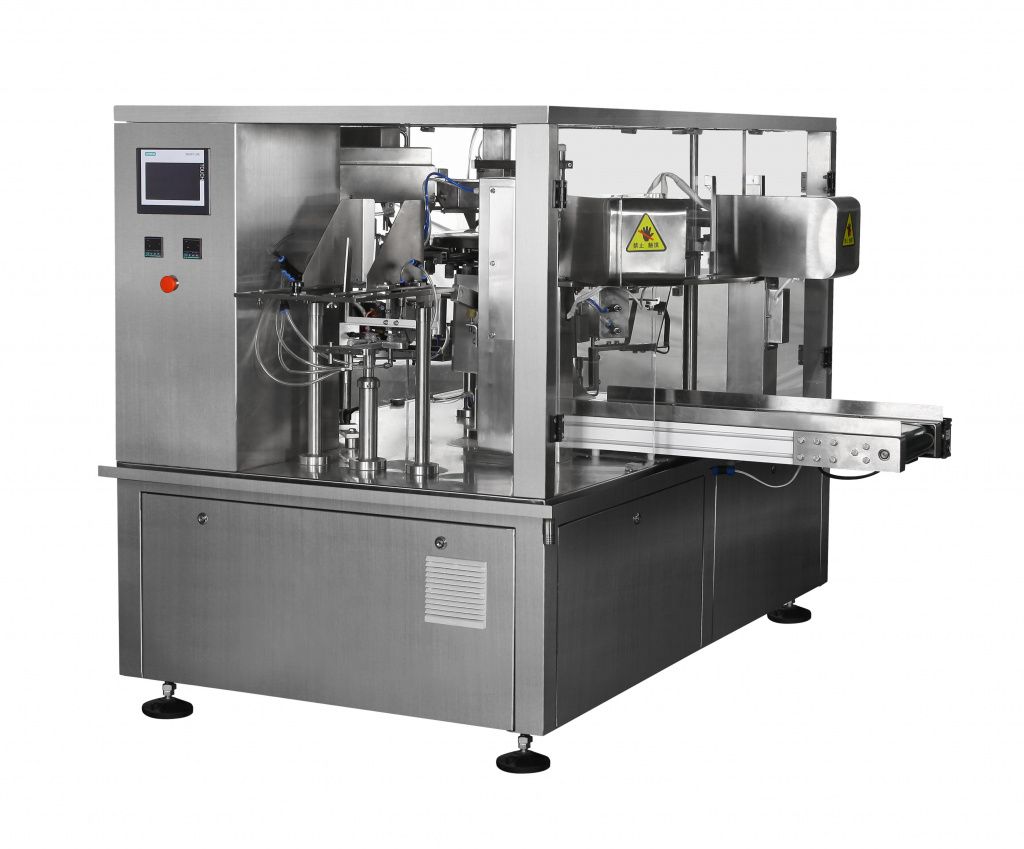

4.Роторная упаковочная машина
Применение
Он подходит для упаковки зерновых, палочек, ломтиков, шарообразных продуктов неправильной формы, таких как конфеты, шоколад, орехи, макаронные изделия, кофейные зерна, чипсы, крупы, корм для домашних животных, фрукты, жареные семечки, замороженные продукты, мелкое оборудование и порошок, жидкость, паста и т.д.
Технические характеристики
1. Принятие ПЛК и сенсорного экрана, простота в эксплуатации.
2. Принятие преобразователя частоты для плавной регулировки скорости.
3. Регулировка ширины мешка с помощью одной клавиши и экономия времени на регулировку ширины мешка.
4. Проверка состояния вскрытия мешка, ошибки вскрытия нет, машина не заполнит и не запечатает.
Параметры

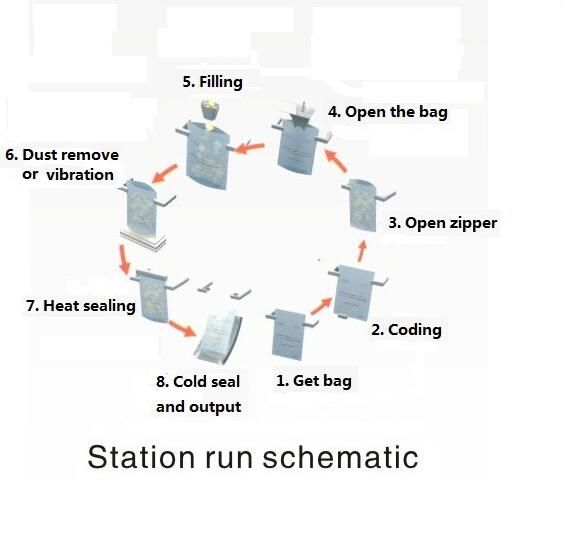

Рабочее положение Восьмое положение
Максимальная скорость упаковки 10-60 мешков/Мин
Материал мешка: ламинированная пленка PE PP и т.д
Узор сумки Плоский мешочек, стоячий мешочек, стоячий мешочек с застежкой-молнией
Размер мешка Плоский мешок: Ш: 70-200 мм, Л: 130-380 Мм
Сумка на молнии: W: 120-200 мм L: 130-380 мм
Интерфейс 7"HMI
Параметр мощности 380 В 50/60 Гц 4000 Вт
Размер упаковки (мм) 1770 (Д)×1700 (Ш) ×1800 (В)
Сжатый воздух (Кг) 0,6 м3/мин, 0,8Мпа
Вес брутто (Кг) 1200
Тип упаковки
\Список деталей роторной упаковочной машины
1 ПЛК Сименс Siemens Германия
2 СЕНСОРНЫЙ ЭКРАН Siemens Siemens Германия
3 ЧАСТОТА ПРЕОБРАЗОВАТЕЛЬ ATV310HU15N4A Siemens Германия
4 ВАКУУМНЫЙ НАСОС RX-40 RUI XU
5 ПРИНТЕР SHENGLONG
6 ВАКУУМНЫЙ ФИЛЬТР GFR200008 AirTAC
7 ЦИФРОВОЕ ДАВЛЕНИЕ переключатель N01 AirTAC
8 Соленоид SY5120-5G-01 SMC
9 ЦИЛИНДР C85N16-20 ЯПОНИЯ SMC
10 Фильтр для масла и воды GFR300008 AirTAC
11 БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЯПОНИЯ OMRON
12 ВОЗДУШНЫЙ ВЫКЛЮЧАТЕЛЬ
OSMC32N3C32
OSMC32N1C20
OSMC32N1C10
Шнайдер
13 Кодировщик Mingruike
14 твердотельное реле RWA-40A400 Schneider
15 онтактор переменного тока LC1E1810M5N Schneider
16 ервоконтроллер ASD-A2-0721 Delta

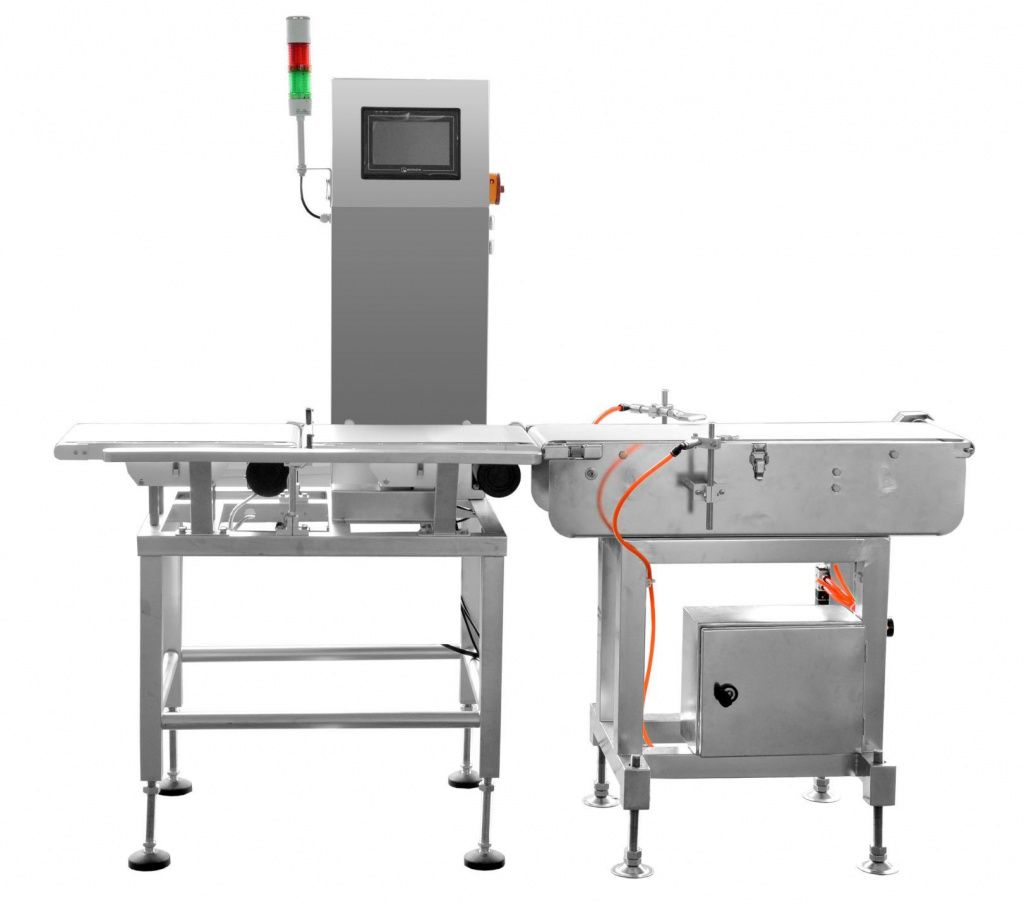

5 Контрольные весы
Применение
Контрольные весы серии подходят для поточной проверки веса пищевых продуктов, медикаментов, химикатов, потребительских товаров и т.д.
Технические характеристики
1. Принят высокочувствительный датчик HBM. стабильная чувствительность и отсутствие необходимости часто проводить калибровку.
2. Принята автоматическая динамическая технология нулевого следа, обеспечивающая точность.
3. Различные варианты структуры брака и неквалифицированный продукт могут быть удалены автоматически.
4. Дружественный дизайн сенсорного экрана HMI, простой и удобен в эксплуатации и настройке.
5. можно сохранить 100 наборов параметров. Производственные данные могут быть обработаны и сохранены на USB.
6. Значение параметра может быть установлено автоматически путем ввода информации о продукте и требований к взвешиванию.
Параметры
Взвешивание Диапазон: 10-600г 20-2000г 20-2000г 50-5000г 0,2-10кг 0,5-20кг 10-50кг
Интервал шкалы 0,05 г 0,1 г 0,1 г 0,2 г 1 г 1 г 5 г
Наилучшая точность ±0,1 г ±0,2 г ±0,2 г ±0,5 г ±1 г ±2 г ±5 г
Максимальная скорость 250 шт/мин 200 шт/мин 155 шт/мин 140 шт/мин 105 шт/мин 75 шт/мин 75 шт/мин
Скорость ленты 70м/мин 70м/мин 70м/мин 70м/мин 70м/мин 60м/мин 60м/мин
Размер продукта 200 мм (L)
150 мм (Ш) 250 мм (L) 220 мм (Вт) 350 мм (L) 220 мм (Вт) 400 мм (L) 290 мм (Ш) 700 мм (L) 490 мм (Ш) 1000 мм (L) 590 мм (Ш)
Номер сортировки
Сегмент 2 сегмента или 3 сегмента
Уровень IP30/IP54/IP66
Материал рамы SUS304
В стоимость включены пуско-наладочные работы
ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 75 ДНЕЙ
