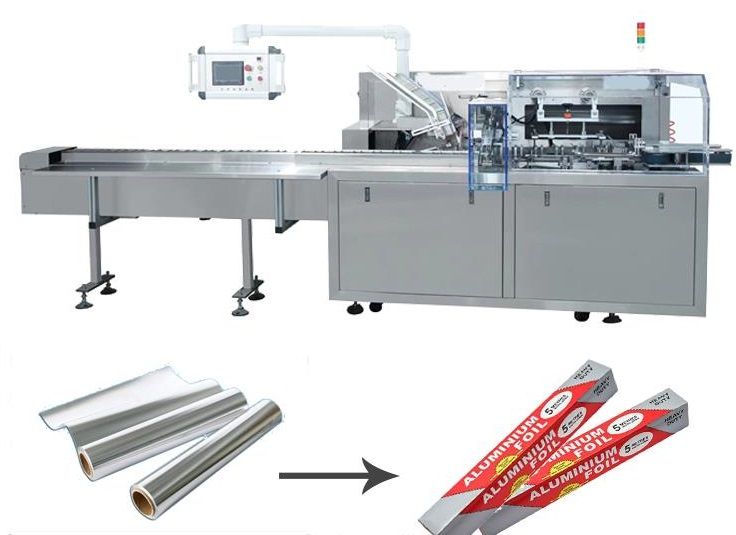

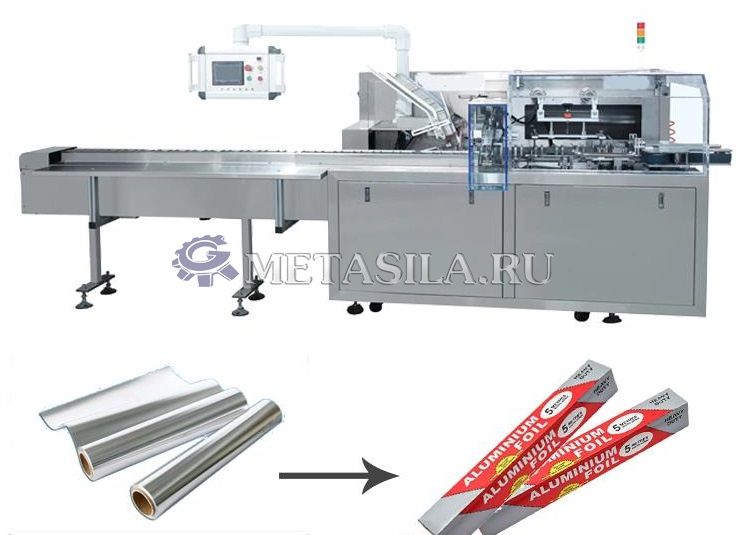

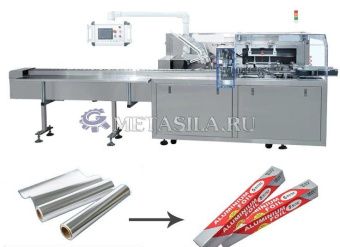

Автоматический станок для упаковки фольги в картонные коробки

Эта машина объединяет автоматическое открывание коробки, перенос материала, складывание коробки, распыление клея и запечатывание коробки. Он подходит для упаковки в коробки различных типов и спецификаций. Он управляется микрокомпьютером с ПЛК, с автоматическими сигналами тревоги и подсказками о неисправностях. Он обладает характеристиками человеко-машинного интерфейса управления, простотой эксплуатации и удобным обслуживанием. Все детали, по которым перемещается коробка, изготовлены из высококачественной нержавеющей стали и алюминия, а поверхность отполирована. Внешний вид красивый и благородный, и он не загрязняет окружающую среду.

Технические характеристики:

Источник питания 220 В/50 Гц

Мощность, кВт 4 кВт

Скорость 30 -50 коробок/мин

Применимый лоток для бумаги

Длина: 250 350 мм

Ширина/высота: 35-60 мм

Вес 1200 кг

Требования к коробке

Углубление в картонной коробке обычно составляет 0,4 мм, и коробка должна быть предварительно сложена. Если вы откроете коробку вручную, ей не удастся придать форму, и машина не сможет открыть коробку.

Особенности

Использование микрокомпьютера PLC с полностью автоматическим управлением.

Используя операционную систему с человеко-машинным интерфейсом, автоматически отображающую рабочие параметры, такие как скорость, количество, причина сбоя и т.д.,

Эта машина имеет функцию предотвращения столкновений при транспортировке материала.

С функцией обнаружения недостатка материала в стеллаже для коробок.

Корпус машины изготовлен из высококачественной нержавеющей стали, окрашен и комбинирован с алюминием

Несколько спецификаций могут быть скорректированы и использованы в пределах указанного диапазона в одном и том же оборудовании.

Функция ручного и автоматического преобразования.

Может быть оснащен машиной для склеивания горячим расплавом.

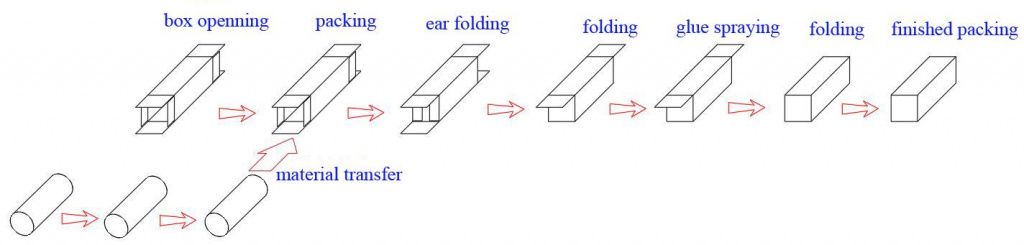

Принципиальная схема процесса упаковки продукта

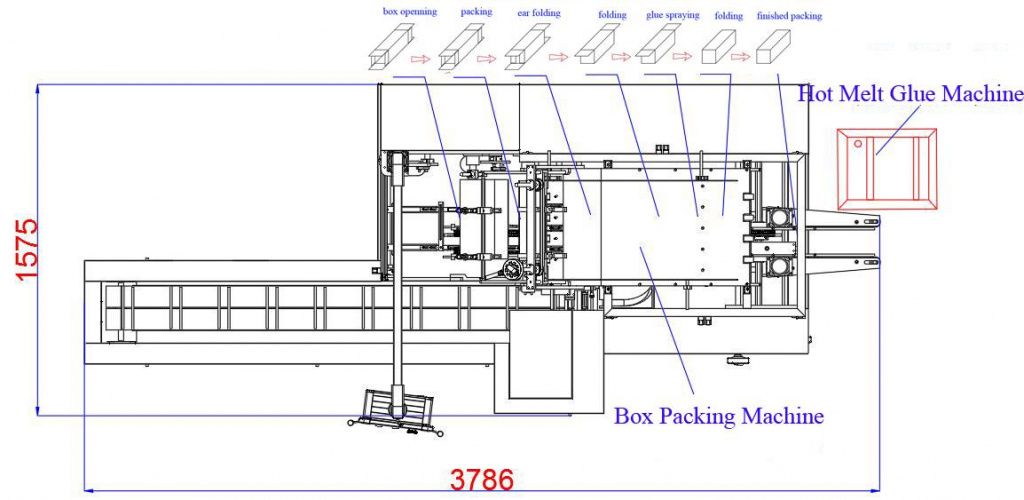

Принципиальная схема процесса работы машины

Примечания: способ распыления (двойная трубка и двойной пистолет)

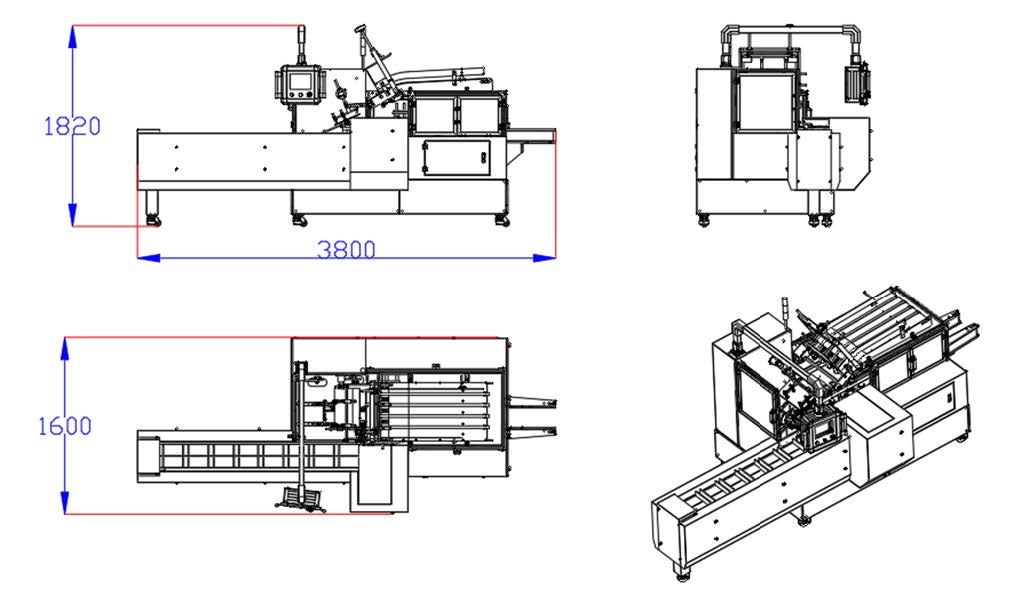

Инженерный чертеж

Приведенный выше чертеж прототипа предназначен только для справки, конкретные образцы определяются в соответствии с требованиями.

Условия труда

давление источника сжатого воздуха составляет не менее 0,6МПа.

потребляемая мощность: 220× (15%) В, частота 50 Гц.

шум холостого хода (уровень звукового давления) изделия в нормальных условиях составляет не более 75 дБ (А).

 В стоимость включены пуско-наладочные работы
