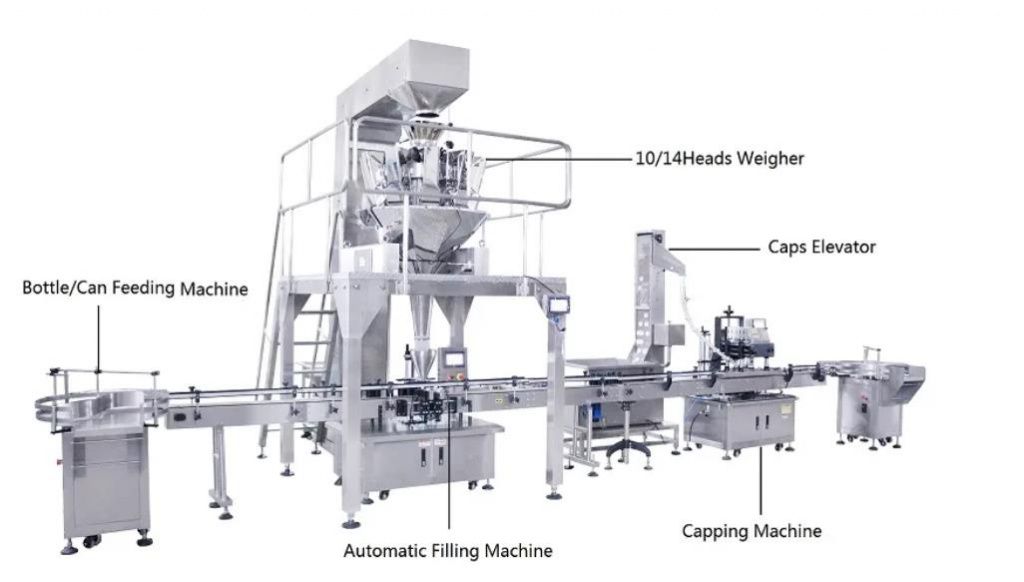

Линия по упаковке продукции в круглые банки

Состав линии:

1 Z-образный транспортер. 1 КОМПЛЕКТ

Рама 304ss, бункеры 650*650, ковшовый конвейер объемом 2 л для пищевых продуктов, управление VFD.

2 Дозатор на 10 головок с бункером объемом 1,6 л.1 КОМПЛЕКТ

Рама 3044SS, бункер на 10 головок объемом 1,6 л, плоская поверхность, 7-дюймовое сито

3 Рабочая платформа. 1 КОМПЛЕКТ

Размер: 1900 мм (Д) x1900 мм (Ш)××1800 мм (В)

4 Бункер ГРМ. 1 КОМПЛЕКТ

5 Выпускная трубка. 1 КОМПЛЕКТ

304SS с двумя выходными отверстиями, одно для пропускного веса, другое для отбраковки избыточного веса

6 Автоматический вращающийся стол для подачи банок. 1 КОМПЛЕКТ

диаметр 1,2 м. подавайте банки одну за другой на конвейер.

7 Горизонтальный конвейер для розлива продуктов из весовой машины. 1 КОМПЛЕКТ

рама из 304ss, длина 4 м позволяет регулировать размер банки для упаковки в банки разного диаметра

8 Автоматическая подающая крышка и укупорочная машина.1 КОМПЛЕКТ

рама 304ss, автоматическая подача крышек по одной и подача в укупорочную машину. Диаметр крышки 50-90 мм, диаметр бутылки (мм) 30-110

9 Автоматическая позиционирующая машина для прикрепления этикеток к круглым бутылкам. 1 КОМПЛЕКТ

Соединен с пунктом 8, наклеивание этикетки на бутылки после розлива, размер этикетки

10 Электрический шкаф управления. 1 КОМПЛЕКТ

Замечания: в комплекте: принтер даты, фотоэлемент и одна формовочная трубка для формирования пакетов.

Все детали машины, контактирующие с пищевыми продуктами, изготовлены из 304SS/пищевого пластика.

1.Загрузочный ковшовый конвейер

Конвейер применяется для вертикального подъема гранулированного материала. В этой машине ковш приводится в движение цепями для подъема. Его преимущества заключаются в подъеме большого количества и веса.

Ковш объемом 2 л из полипропилена, цепь 304SS, скорость регулирования VFD.

Высота транспортировки: 2,5 -4,4 м

Объем транспортировки: 2,5-5 куб.м/час;

Ковшовый элеватор Z-образной формы с рамой 304SS

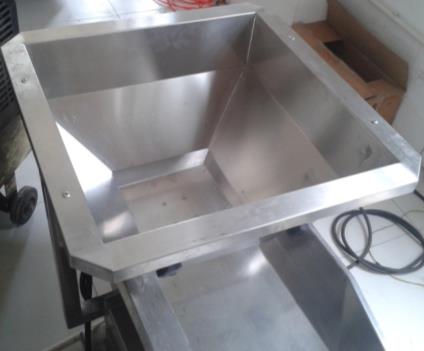

Рама 304SS, размер бункера: 650 мм (Ш) x 650 мм (Д) x 850 мм (В) с вибратором для хранения и подачи продуктов в ковшовый бункер

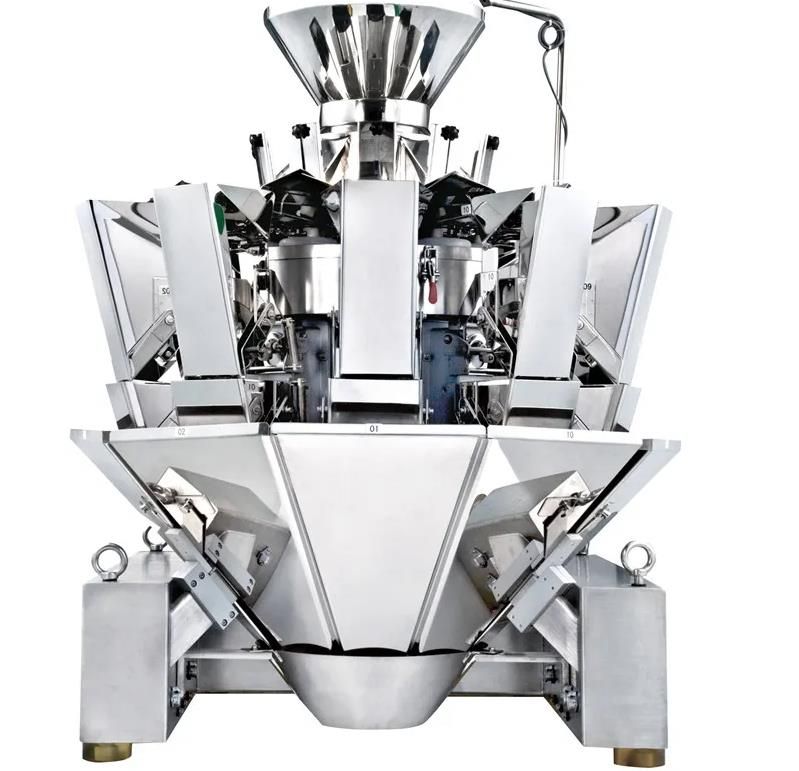

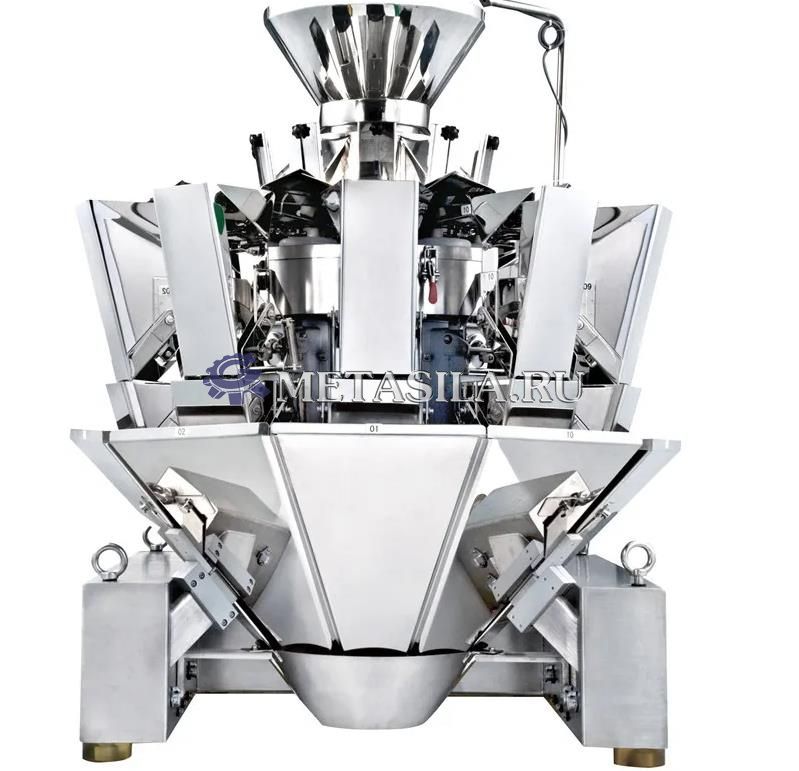

2.Многоголовочные весы с бункером объемом 1,6 л

Весы разработаны для точной и высокоскоростной упаковочной системы количественного взвешивания. Они подходят для взвешивания зерна, палочек, ломтиков, шаровидных продуктов неправильной формы, таких как конфеты, фрукты, орехи, корм для домашних животных, жареные семечки, слоеные продукты, замороженные продукты, мелкое оборудование.

Изменяют амплитуду в зависимости от различных целей для более равномерного распределения материала и получения более высокой скорости смешивания.

Разработан высокоточный цифровой датчик взвешивания.

Изменение скорости и угла открытия бункера в зависимости от характеристик измеряемого материала может предотвратить засорение бункера материалом.

Для предотвращения засорения бункера вспученным материалом можно выбрать методы многократного и последующего сбрасывания.

Система сбора материала с автоматической идентификацией различий и функцией "одно перетаскивание-два" позволяет удалять неквалифицированный продукт и обрабатывать сигналы о падении материала с двух упаковочных машин.

Все компоненты, соприкасающиеся с материалом, изготовлены из нержавеющей стали. Для предотвращения попадания частиц и легкой очистки была применена герметичная и водонепроницаемая конструкция.

Для разных операторов могут быть установлены разные полномочия, что упрощает управление.

Параметры

Диапазон взвешивания 10-2000 г

Максимальная скорость взвешивания 65 мешков/мин

Точность ±0,1-1,5 г

Объем бункера 2500 мл

Способ привода: Шаговый двигатель

Параметр мощности 220 В/ 1000 Вт/ 50/60 Гц/ 10 А

Объем упаковки (мм) 1620 (Д)×1080 (Ш)×1120 (В)

Вес брутто (кг) 450

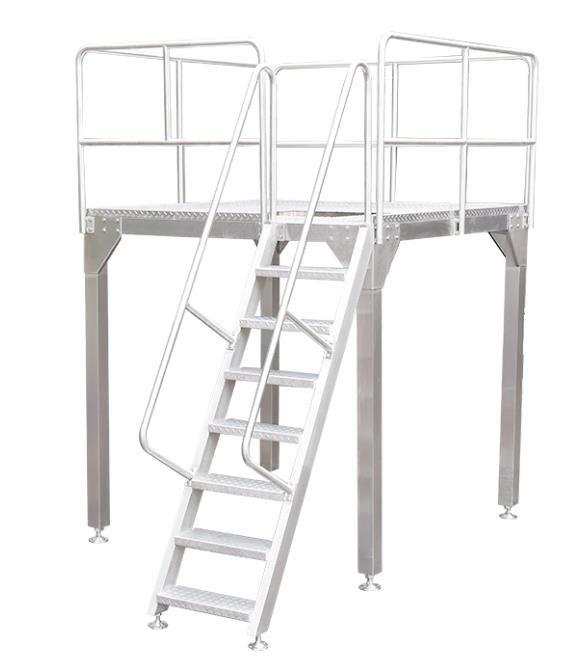

3.Рабочая платформа

Платформа компактна, устойчива и безопасна благодаря ограждению и лестнице. Платформа в основном используется для поддержки более высоких элементов.

Размеры (мм): 1900 (Д)=1900 (Ш)=1800 (В)

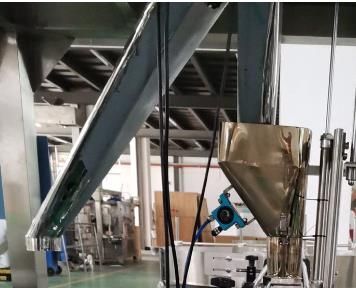

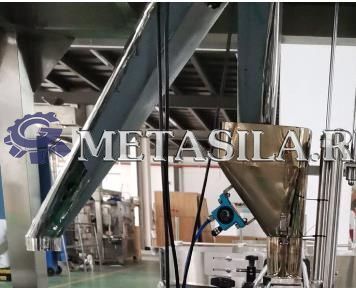

4. Дозирующий бункер

Основные характеристики: собирает целевой вес и загружает в следующую машину

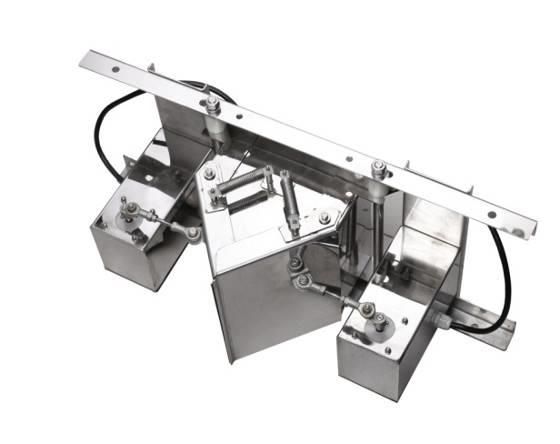

5.Выпускная трубка: рама 304SS с двумя выходными отверстиями, одно для пропускания веса, другое для отбраковки избыточного веса

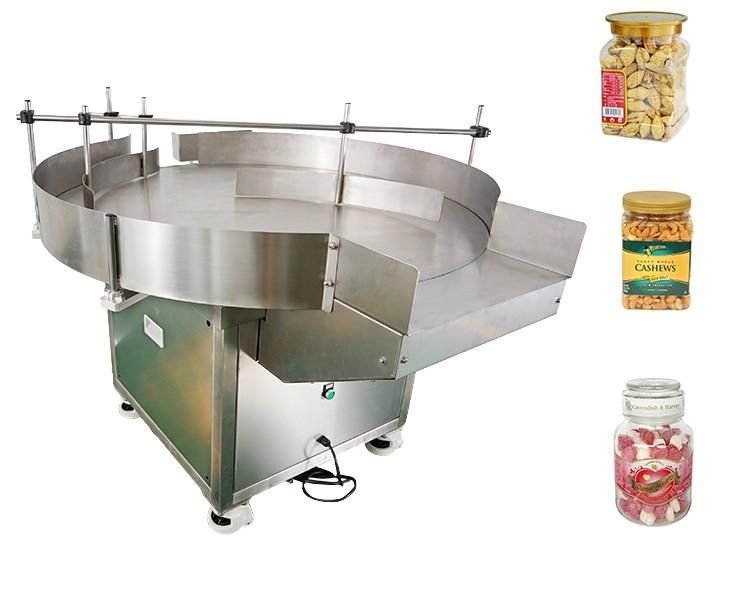

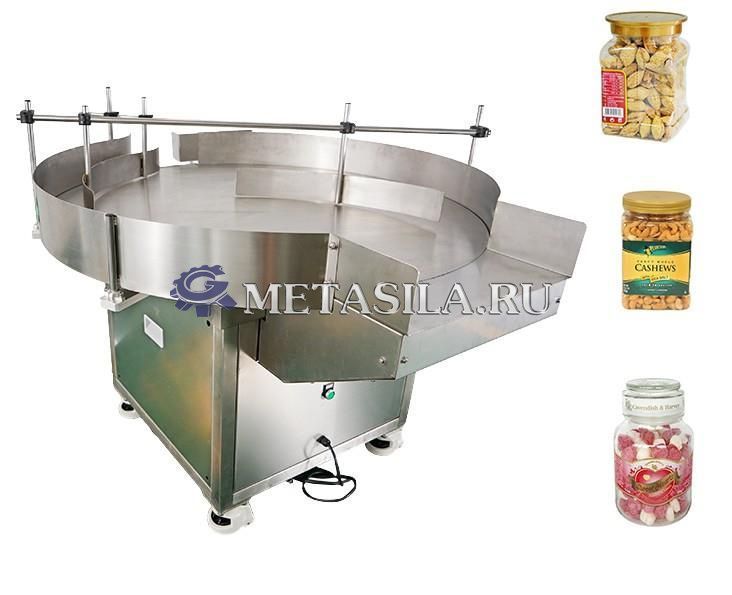

6. Автоматический поворотный стол для подачи банок

Он подходит для подачи банки/кувшина/жестяной банки/бутылки по одной в следующий процесс, такой как система розлива. Его также можно использовать для сбора банки/банки/жестяной банки/бутылки, которые были заполнены.

Приводится круглый стол в движение двигателем и производит выдачу банки/кувшина/олова/бутылки по одному в одном направлении.

Преобразователь частоты контролирует скорость.

Параметры

Целевой контейнер: Банка/жестянка/оловянная коробка/бутылка

Способ привода: двигатель

Диаметр стола:1200 мм

Скорость: 40-80 шт/мин

Параметр мощности:220 В 50/60 Гц 0,4 кВт

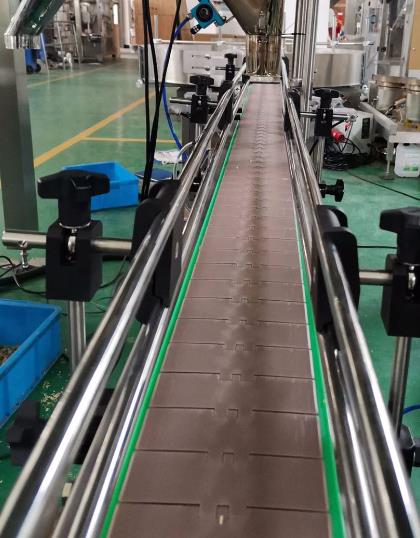

7. конвейерная линия для банок:

Рама 304SS, цепная пластина, длина конвейера 2,5 м, ширина 3 м, установочная рама

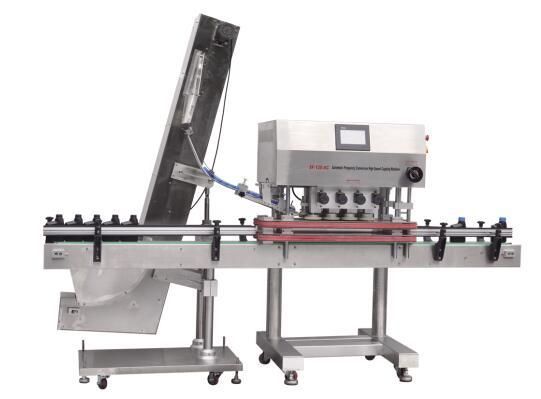

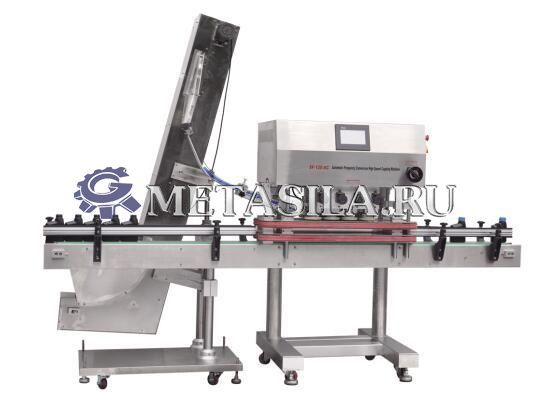

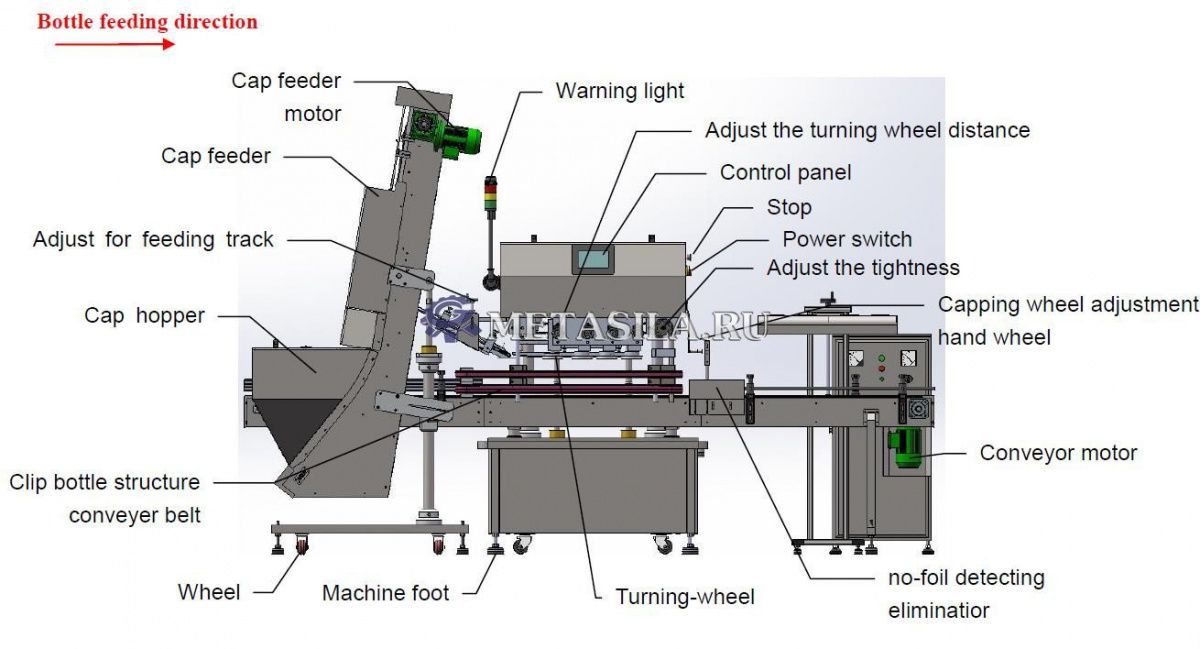

8. Высокоскоростная укупорочная машина

Подходит для завинчивания крышек круглых, квадратных или сплюснутых бутылок.

Усовершенствованное управление HMI с памятью значений параметров, простое в эксплуатации.

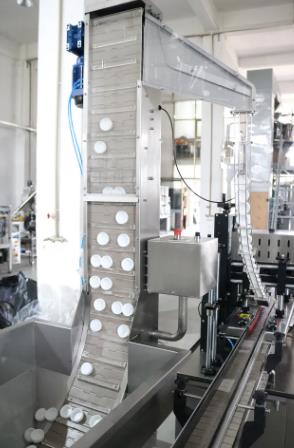

Использование вертикальной подачи крышки для плавной подачи крышки.

8-колесная укупорка в процессе эксплуатации обеспечивает быструю и эффективную скорость завинчивания, чтобы избежать повреждения крышки.

Высоту колеса и расстояние между колесами можно изменять. Уровень герметичности также можно регулировать. Легко настраивается при изменении высоты бутылки и размера крышки.

Технические параметры:

Скорость укупорки 50-100 бутылок в минуту

Диаметр колпачка (мм) 50-90

Диаметр бутылки (мм) 30-110

Высота бутылки (мм) 100-200

Расход воздуха 0,5 м3/мин 0,6МПа

Параметр мощности 220 В 50/60 Гц 1,5 кВт

Объем упаковки (мм) 3700 (Д)×5750 (Ш)×1600 (В)

Вес (кг) 400

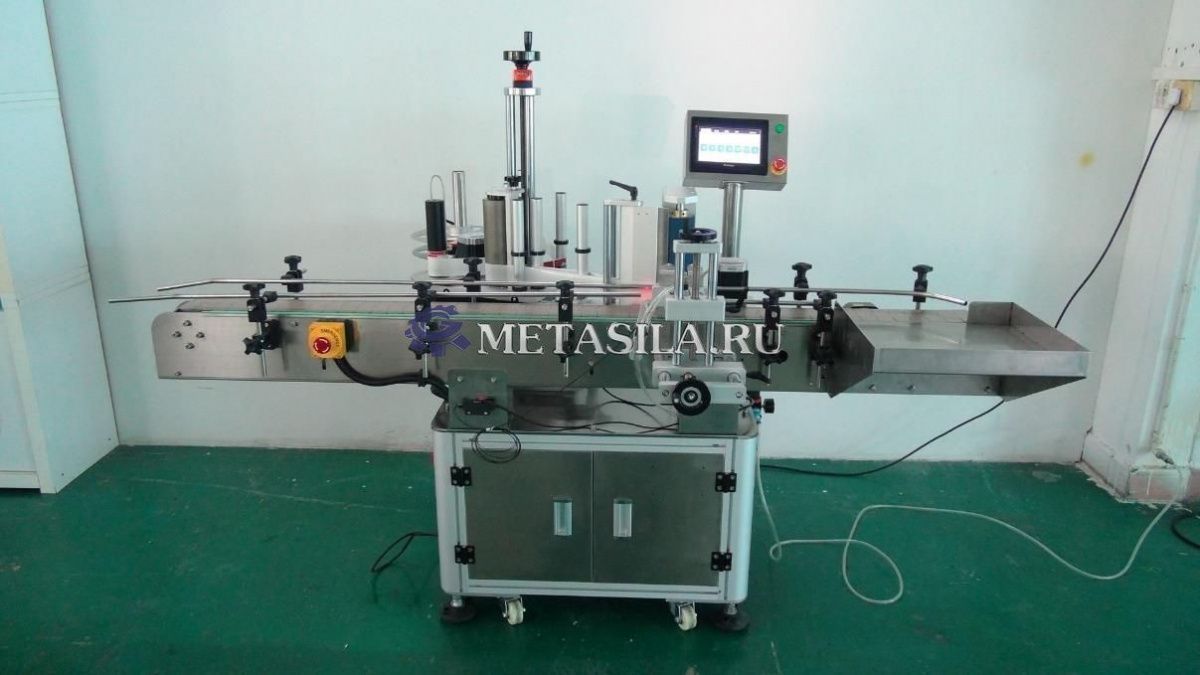

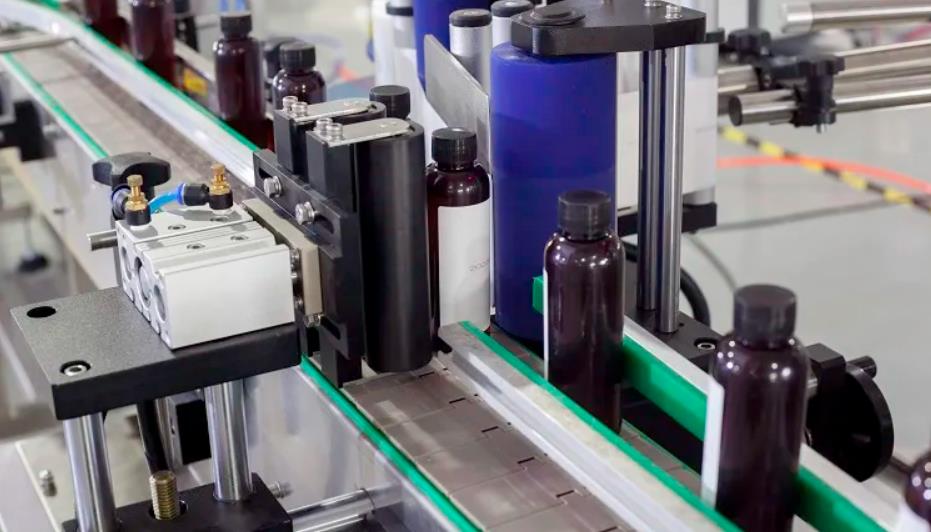

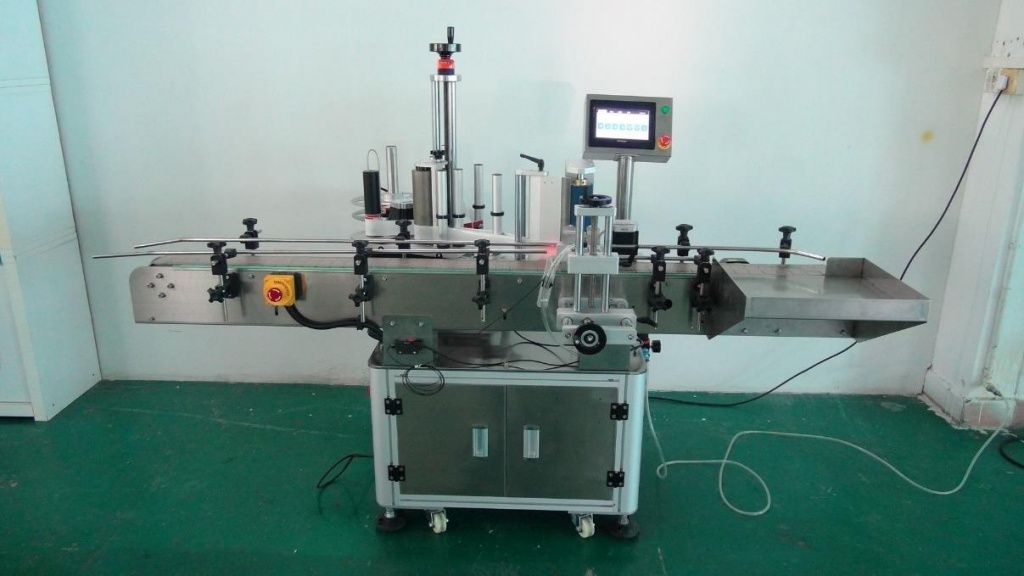

9.Автоматическая позиционирующая машина для прикрепления этикеток к круглым бутылкам

Подходит для маркировки круглых бутылок, можно наклеивать одинарную этикетку и двойную этикетку, а расстояние между передней и задней двойными этикетками можно гибко регулировать. С функцией маркировки конических бутылок; Устройство определения местоположения по периметру может использоваться для маркировки определенного положения на поверхности по периметру. Оборудование может использоваться отдельно, также может использоваться с упаковочной линией или линией розлива.

Простая регулировка, конфигурация до и после, направление влево и вправо, вверх и вниз, наклон плоскости, сиденье для регулировки вертикального наклона, простая и быстрая регулировка

Автоматическое разделение бутылок, механизм разделения бутылок со звездчатым колесом, эффективно устраняет ошибку самой бутылки, вызванную тем, что бутылка не гладкая, улучшает стабильность

Управление сенсорным экраном

Интеллектуальное управление, автоматическое фотоэлектрическое отслеживание, функция автоматического обнаружения этикеток для предотвращения утечки и отходов этикеток

Технические параметры:

Скорость нанесения этикеток 20-50 стр/мин

Точность нанесения этикеток ±1 мм

Ассортимент продукции φ25 мм~φ100 мм,

Диапазон размеров этикетки

Ш: 15-100 мм, Д: 20-320 мм

Параметр мощности 220 В 50/60 Гц 2,2 кВт

Размер (мм) 2000 (Д)*1300 (Ш)*1400 (В)

В стоимость включены пуско-наладочные работы
