Описание

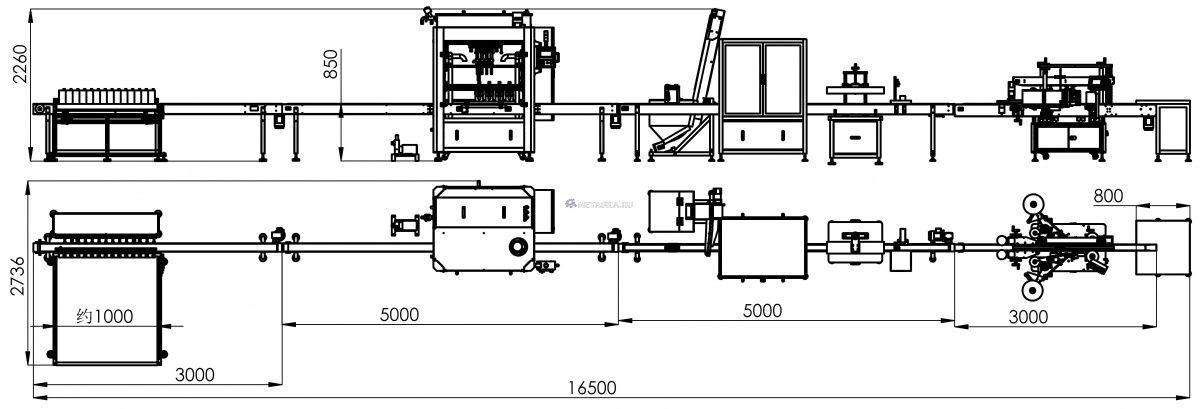

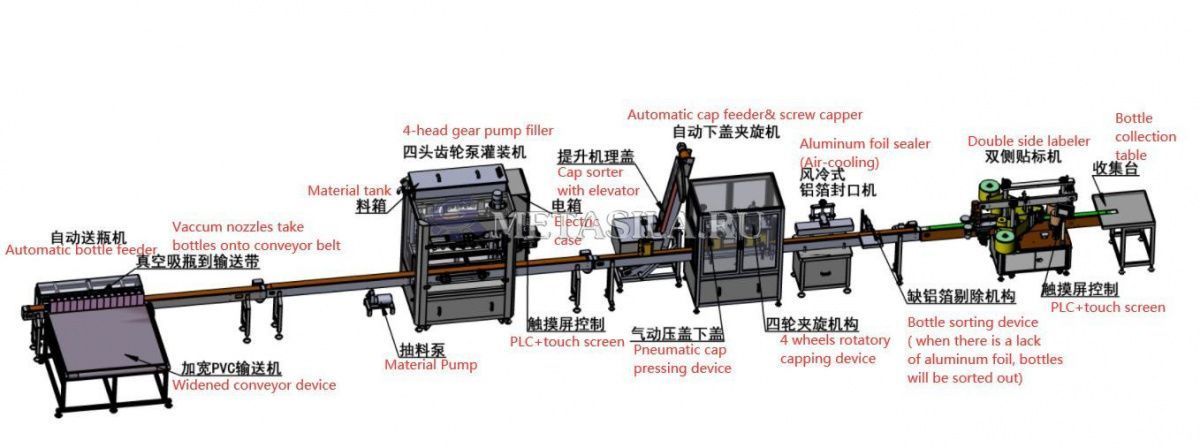

Этапы работы：
→ Вручную установите бутылки на расширенный конвейер
→ Вакуумные насадки автоматически доставляют бутылки на конвейерную ленту
→ Автоматическое наполнение 4-головочным шестеренчатым насосом
→ Автоматическая сортировка и подача крышек
→ Автоматическая укупорка винтами с вращением на 4 колеса
→ Автоматическое запечатывание алюминиевой фольгой
→ Автоматическая двусторонняя маркировка

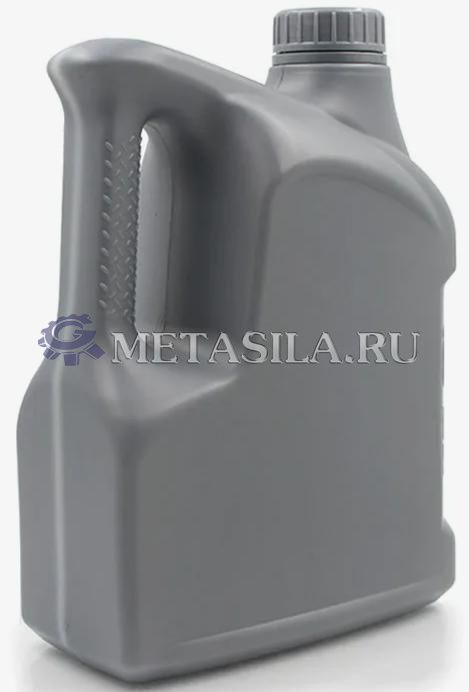

1. Образцы: Пластиковая бутылка объемом 4 л и 5 л
Заполняемый материал: Моторное масло
Автоматическая машина для подачи бутылок
Технические параметры:
1. Подходящий тип бутылок: согласно образцам выше
2. Способ сортировки бутылок: Вручную поместите бутылки на расширенный конвейер
3. Способ подачи бутылок: Вакуумные насадки автоматически доставляют бутылки на конвейерную ленту
4. Скорость производства: 1000 бутылок в час
5. Материал: Рама изготовлена из нержавеющей стали 304 #
6. Программное управление: ПЛК + сенсорный экран, совместно используемый с разливочной машиной
7. Общая мощность: приблизительно 1 кВт 220 В переменного тока 50/60 Гц
Автоматическая машина для розлива с шестеренчатым насосом с 4 головками
Технические параметры:
1. Количество разливочных головок: 4
2. Объем розлива: 4 л и 5 л
3. Способ наполнения: количественное наполнение шестеренчатым насосом с сервоприводом
4. Скорость наполнения: около 1000 бутылок в час (рассчитано на основе бутылок объемом 4 л)
5. Точность наполнения: ± 1%
6. Материал: Рама изготовлена из нержавеющей стали 304#
7. Программное управление: ПЛК + сенсорный экран
8. Материалы для зон контакта с жидкостью, таких как заправочные сопла и лотки для материалов: нержавеющая сталь 304#, ПВХ
9. Давление воздуха: 0,6-0,8МПа
10. Конвейерная лента: цепная лента POM шириной 114 мм, скорость подачи 0-15 метров в минуту, высота грунта 850 мм ± 25 мм
11. Двигатель конвейера: двигатель с частотно-регулируемой регулировкой скорости мощностью 750 Вт
12. Общая мощность: приблизительно 5 кВт AC220V 50/60 Гц
Автоматическая машина для укупорки
Технические параметры:
1. Способ сортировки крышек: сортировка крышек элеваторного типа (различные крышки требуют замены деталей)
2. Подходящий тип бутылки: согласно образцам выше
3. Способ подачи крышки: пневматическое прессование крышки
4. Способ укупорки: электрическая винтовая укупорка с вращением на 4 колеса
5. Скорость производства: 1000 бутылок в час (рассчитано на основе бутылок объемом 4 л)
6. Материал: Рама изготовлена из нержавеющей стали 304#
7. Программное управление: ПЛК + сенсорный экран, совместно используемый с разливочной машиной
8. Конвейерная лента: Цепная лента POM шириной 114 мм, скорость 0-15 м/мин, высота основания 850 мм ± 25 мм
9. Давление воздуха: 0,6-0,8МПа
10. Общая мощность: приблизительно 1,5 кВт / AC220V/380V 50/60 Гц
Автоматическая машина для запечатывания алюминиевой фольгой
Технические параметры:
1. Подходящий диаметр горлышка бутылки: согласно образцам
2. Подходящая высота бутылки: согласно образцам
3. Уплотнительная катушка: плоская катушка
4. Скорость производства: 1000 бутылок в час (рассчитано на основе бутылок объемом 4 л)
5. Конвейерная лента: используется совместно с укупорочной машиной
6. Номинальное напряжение: 220 В
7. Общая мощность: приблизительно 3 кВт (динамическая мощность)
8. Способ охлаждения: воздушное охлаждение
Автоматическая двухсторонняя этикетировочная машина
Технические параметры:
1. Подходящий тип бутылки: согласно образцам
2. Подходящий тип этикетки: согласно образцам (самоклеящаяся непрозрачная этикетка)
3. Скорость производства: 1000 бутылок в час (рассчитано на основе бутылок объемом 4 л)
4. Точность маркировки: ±1 мм
5. Конвейерная лента: цепная лента POM шириной 82 мм, скорость 0-15 метров в минуту, высота основания 850 мм ± 25 мм
6. Двигатель конвейера: Двигатель с регулируемой частотой вращения мощностью 750 Вт
7. Общая мощность: приблизительно 3 кВт 220 В переменного тока 50/60 Гц
8. Программное управление: ПЛК + сенсорный экран
9. Подходящий рулон этикетки: Внутренний диаметр 76 мм, наружный диаметр не более 300 мм
Основная электроника
ПЛК Siemens Германия
Сенсорный экран (цветной 7 дюймов) Siemens Германия
Серводвигатель Delta Тайвань Китай
VFD Panasonic Япония
Пневматический элемент AIRTAC Тайвань Китай
Миниатюрная машина переменного тока GPG (Taibang) Китай
Конвейерная лента POM цепная лента Китай
Фотоэлектрический датчик LEUZE / SICK /Panasonic Германия / Япония
Воздушный выключатель Schneider Франция
Электромагнитный контактор Schneider Франция
Устройство защиты от тока Schneider Франция
Реле Schneider Франция
В стоимость включены пуско-наладочные работы
