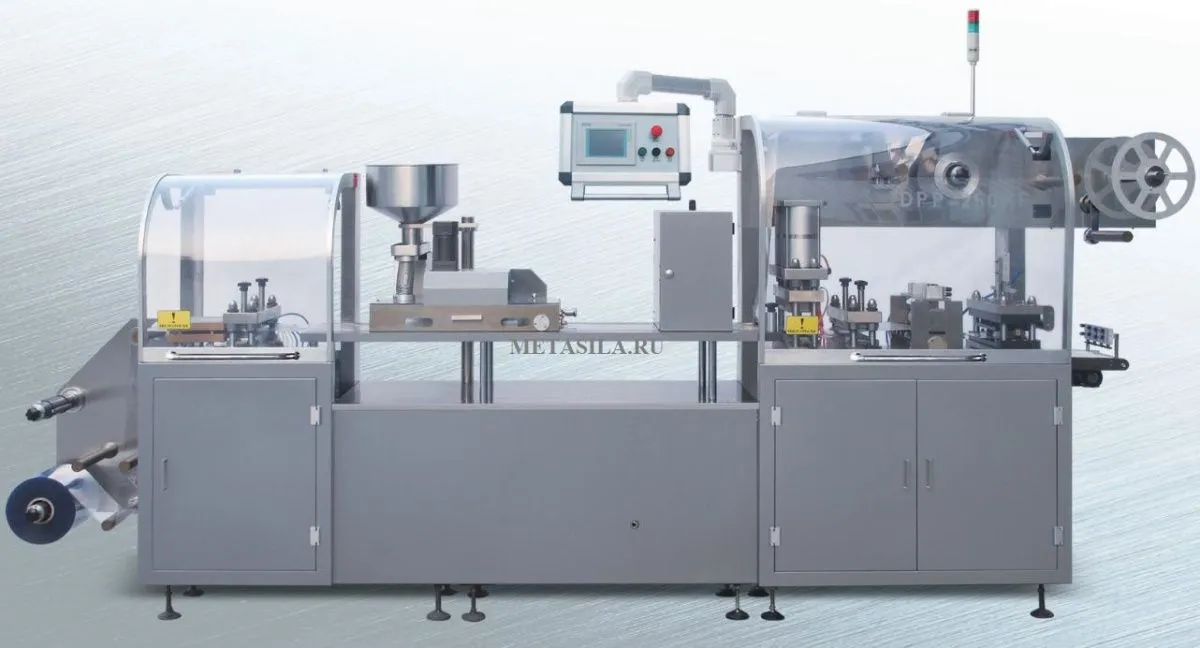

Описание
производительность упаковки: алюминий-пластик 15-40 циклов в минуту
Потребляемая мощность: 7,5 кВт
Материал оборудования: основная машина: углеродистая сталь корпус из алюминиевого сплава: нержавеющая сталь SUS304, питатель: нержавеющая сталь SUS316
Режим управления: система автоматического управления промышленным компьютером (ПЛК) с человеко-машинной интеграцией
Функции машины:
Станция загрузки
Несущий вал позволяет выполнить заправку за 2 минуты

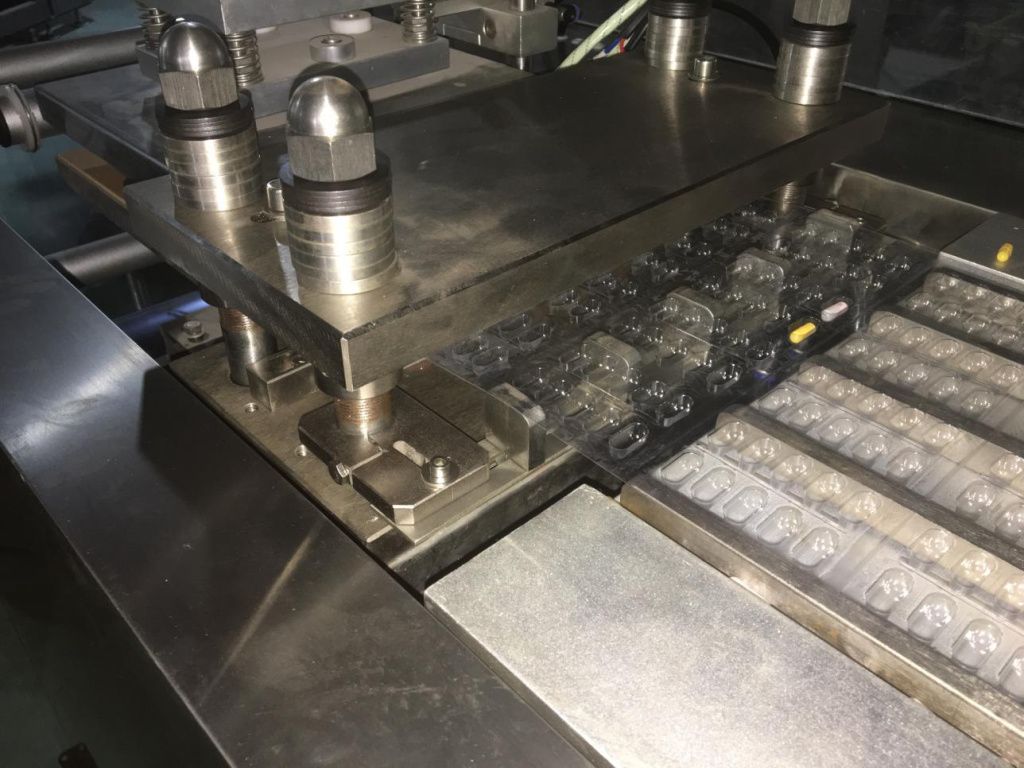

Формовочная станция
Верхняя и нижняя нагревательные пластины используются для предварительного нагрева, а соединительные головка вынесена наружу и отделена от зоны нагрева, что обеспечивает равномерное распределение температуры по поверхности нагрева и меньшую разницу температур
В данной версии крышка формуется под давлением, получается прочным и плотным

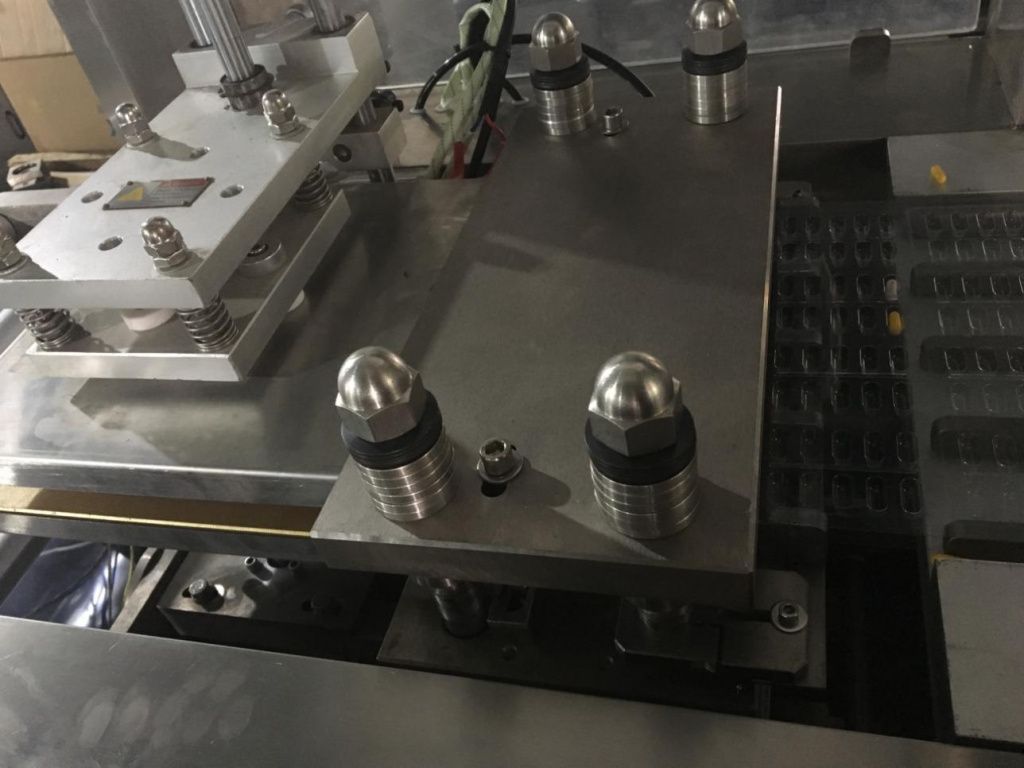

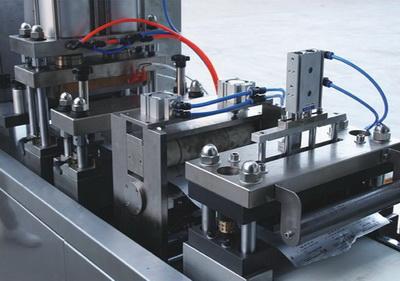

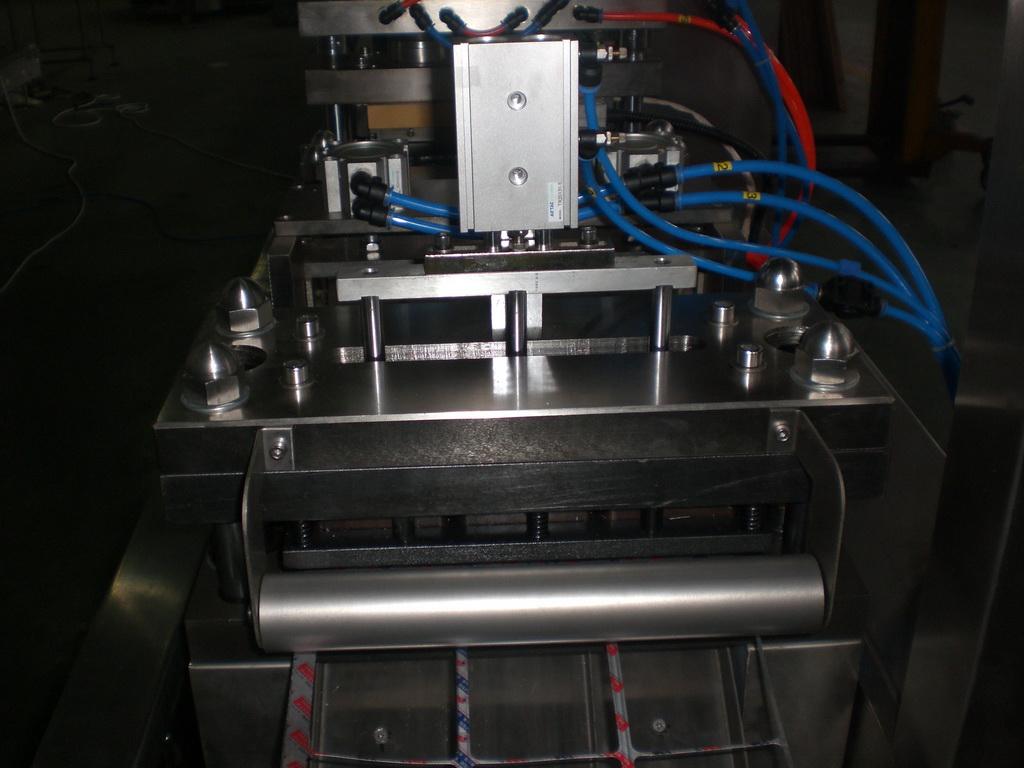

Термосваривание
Установка баллона под давлением позволяет снизить износ деталей трансмиссии и увеличить срок службы аппарата
При выключении аппарата термосваривающий цилиндр приподнимается, чтобы избежать повреждения
Установка термосвариваемой формы фиксируется нажатием болта на пластине, и форма может быть легко и быстро заменена
Управление с помощью ПЛК
Машина имеет два пароля: один для оператора, второй - для технического персонала
Может автоматически проверять различные функции датчиков
Суммарный подсчет рабочего времени (без ручного сброса)
Определение и отображение температуры в каждой зоне нагрева
Управление машиной осуществляется с помощью сенсорной панели
Охлаждение
Цилиндр на станции нагрева пресс-формы всей машины охлаждается за счет циркуляции воды
За термозакреплением расположены устройства водяного и воздушного охлаждения
Функция аварийной сигнализации
Предохранительный выключатель аварийной остановки (одна на панели, одна средняя часть машины, одна торцевая часть машины)
Сигнализация о тепловой перегрузке двигателя и остановка
Сигнализация о перегрузке и остановка машины
Подача сигнала тревоги и остановка при истечении формовочной пленки
Подача сигнала тревоги и остановка при истечении термосвариваемой пленки
Подача сигнала тревоги и остановка при слишком высокой или слишком низкой температуре в зоне нагрева
Подача сигнала тревоги и остановки при слишком низком давлении сжатого воздуха
Технические параметры
Частота подачи материала: 15-40 раз/мин (алюминий и пластик)
Используемые упаковочные материалы: Алюминиевая фольга PTP: ширина 360 мм, толщина 0,02-0,03 мм; Формовочный материал: ширина 260 мм Толщина 0,50-0,15 мм
Диапазон регулировки:
Ход тяги: 30-140 мм
точная настройка станции: заготовка: 0-100 мм
Максимальная глубина формования (мм) 16 мм
Технические характеристики источника питания 380 В, 50 Гц
Общая электрическая мощность (кВт) 7,5 кВт
Давление сжатого воздуха (МПа) 0,5-0,7МПа
Расход сжатого воздуха (м3/ч) ≥ 0.22
Охлаждение: с помощью обычной водопроводной воды
Уровень шума (дБ) 75 дБ
Размеры (Д×Ш×В Мм) 4200×650×1640 мм
Вес (кг) 1500 кг
Возможность частотной модуляции двигателя 20-50 Гц
Основные компоненты:
Основной модуль Siemens
Датчик приближения Omron
Сенсорный экран Siemens
Выключатель питания omron
В стоимость включены пуско-наладочные работы
