Станок для упаковки чая в пирамидки (с 6-головочным дозатором)

Станок для упаковки чая в пирамидки (с 6-головочным дозатором)

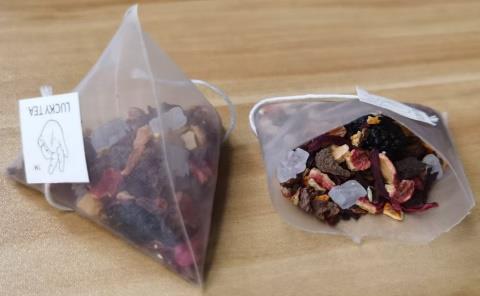

Применение: Данный комплект предназначен для фасовки пирамидальных или прямоугольных чайных пакетиков.

Подходящие виды чая:

·         Чёрный чай

·         Зелёный чай

·         Травяной чай

·         Цветочный чай

·         Фруктовый чай

·         Другие виды чая (включая смеси с нестандартной формой листа)

Особенности упаковки:

Одна машина может работать как с пирамидальными, так и с плоскими пакетиками.
Возможность упаковки с ниткой и ярлыком или без них.
Используются материалы с ультразвуковой запайкой:

·         Нейлон

·         Биоразлагаемый PLA

·         PET (полиэтилентерефталат)

·         Нетканые материалы



Технические параметры:

Производительность: 45-60 пакетов/мин (Фактическая скорость зависит от типа наполнителя и веса упаковки).

Диапазон фасовки 1–10 г (зависит от материала наполнения).

Допустимое отклонение ±0,2 г.

Система дозирования: 6 головки электронных весов.

Метод запайки: Ультразвуковая запайка и резка.

Ширина плёнки: 120 мм, 140 мм, 160 мм.

Материал плёнки: Нейлон, PLA (полилактид), нетканые материалы, PET (полиэтилентерефталат) или другие материалы, подходящие для ультразвуковой запайки.

Напряжение: 220 В, однофазное, 50/60 Гц, 1,6 кВт.

Расход воздуха: ≥0,6 МПа, 0,4 м³/мин.

Компрессор: Предоставляется заказчиком (не входит в стоимость)

Габариты (Д×Ш×В) основная машина: 1100×1000×1750 мм

Дозаторы: 1400×1250×900 мм

Вес: 450 кг.

Особенности:

Новые дозаторы — простое управление, высокая точность и стабильная работа.

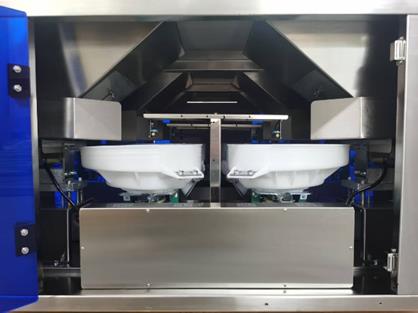

Спиральные вибрационные весы — подходят для фасовки как рассыпного чая, так и смесей с фруктовыми кусочками.
Ультразвуковая запайка и резка — надежная форма пакетиков, ровные края и минимум отходов пленки.
Работа с разными материалами — нейлон, PLA, PET, нетканые материалы и другие, подходящие для ультразвуковой запайки.
Гибкость упаковки — легко переключается между пирамидальными и плоскими чайными пакетиками.

Электронные весы с HMI

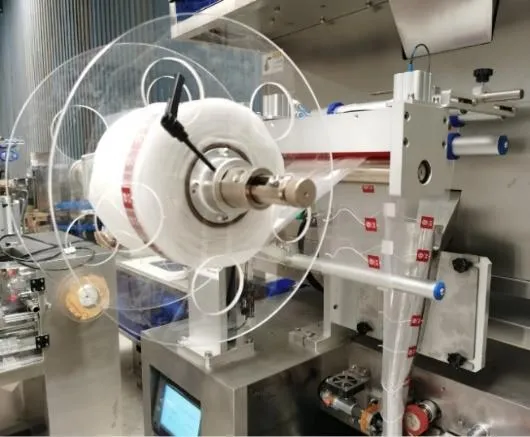

Ролик для пленки

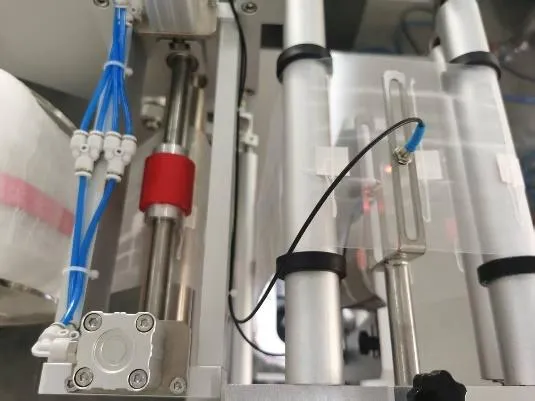

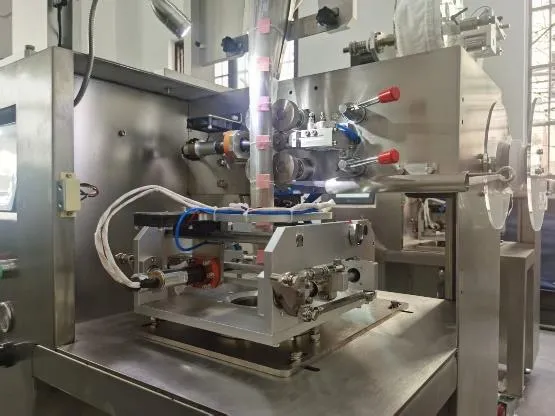

Ультразвуковая уплотнительная деталь

Основные компоненты:

Дозаторы:

HMI (сенсорный экран) FLEXEM, Китай

Тензодатчик ZEMIC, Китай

Система дозирования на электронных весах Китай

Импульсный источник питания Китай

Основной станок:

PLC (программируемый контроллер) MITSUBISHI, Япония

HMI (сенсорный экран) WEINVIEW, Тайвань (Китай)

Серводвигатель SHIHLIN, Тайвань (Китай)

Сервоусилитель SHIHLIN, Тайвань (Китай)

Генератор ультразвука Тайвань, Китай

Ультразвуковые излучатели Тайвань, Китай

Воздушный выключатель CHINT, Китай

Промежуточное реле CHINT, Китай

Пневматические клапаны AIRTAC, Китай

Импульсный источник питания MEANWELL, Китай

Фотоэлектрический датчик BOJKE, Китай

Быстроизнашиваемые части (не включены в стоимость):

Наименование	Цена за единицу	Количество	Сумма
Ультразвуковой излучатель + преобразователь	500 USD / комплект	2 комплекта	1000 USD
Только ультразвуковой излучатель	240 USD / шт.	2 шт.	480 USD
Режущий нож	32 USD / шт.	3 шт.	96 USD
Резиновый уплотнитель	3 USD / метр	10 метров	30 USD

В стоимость включены пуско-наладочные работы
