Идеальное решение для быстрой и аккуратной упаковки чайной продукции!

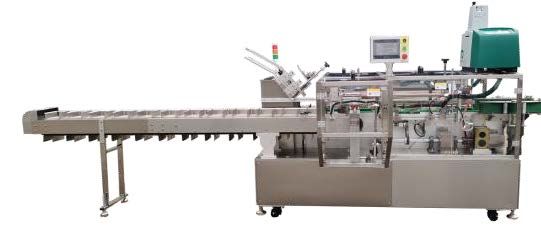

Представляем автоматический станок LIN-50 — инновационное оборудование, разработанное специально для упаковки чая в картонные коробки.
Благодаря высокой скорости работы и точности, этот станок значительно увеличит производительность вашего предприятия, обеспечивая безупречное качество упаковки.
Описание
Описание
Корпус машины выполнен из нержавеющей стали с закрытой системой пневматики, что делает оборудование удобным и безопасным для оператора.
Приводные механизмы расположены в задней части машины, а рабочая зона полностью открыта, что соответствует стандартам GMP и обеспечивает простоту обслуживания.
Компактный и эргономичный дизайн позволяет оператору легко взаимодействовать с оборудованием, проводить очистку и настройку.
Внешние панели изготовлены из нержавеющей стали 304, а рабочая зона оснащена защитными дверцами из закаленного стекла и алюминиевого сплава для безопасности оператора.
Принцип работы

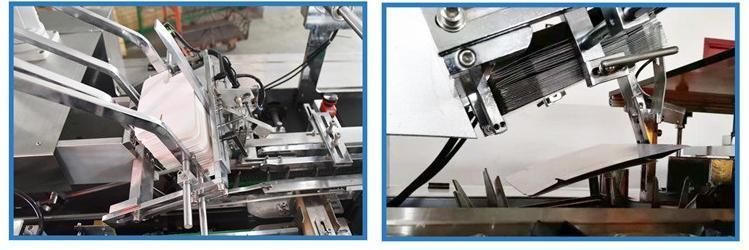

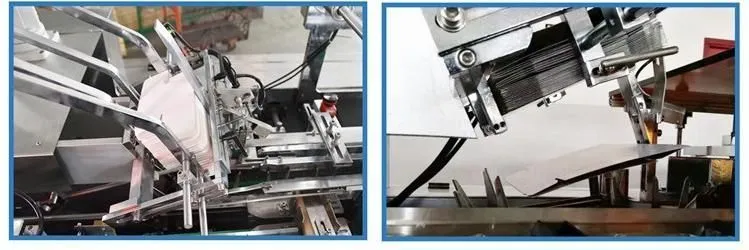

Машина использует горизонтальный метод картонирования: Картонные заготовки подаются с помощью вакуумных присосок в цепной транспортер. Транспортер движется прерывисто, синхронизируясь с процессом упаковки. Продукция укладывается в картонные коробки в лежачем положении.
Система подачи картона. Фиксированный магазин вмещает 200–300 заготовок, обеспечивая бесперебойную подачу.
Сенсорный интерфейс (HMI) позволяет: Настраивать параметры работы каждой станции, контролировать производительность, отслеживать и диагностировать неисправности.
Система использует PLC-контроллер и фотоэлектрические датчики для автоматического мониторинга.
Сигнализация при отсутствии материала/коробок, заклинивании, перегрузке толкателя — гарантирует 100% выход качественной продукции.
Автоматический подсчет и отображение данных на экране.
Защита от перегрузок: оснащена надежными механическими системами защиты, которые предотвращают повреждения машины при аварийных ситуациях.
Адаптивность под продукцию
Быстрая переналадка под новые размеры коробок.
Минимальное количество сменных форм.
Короткий цикл перенастройки.

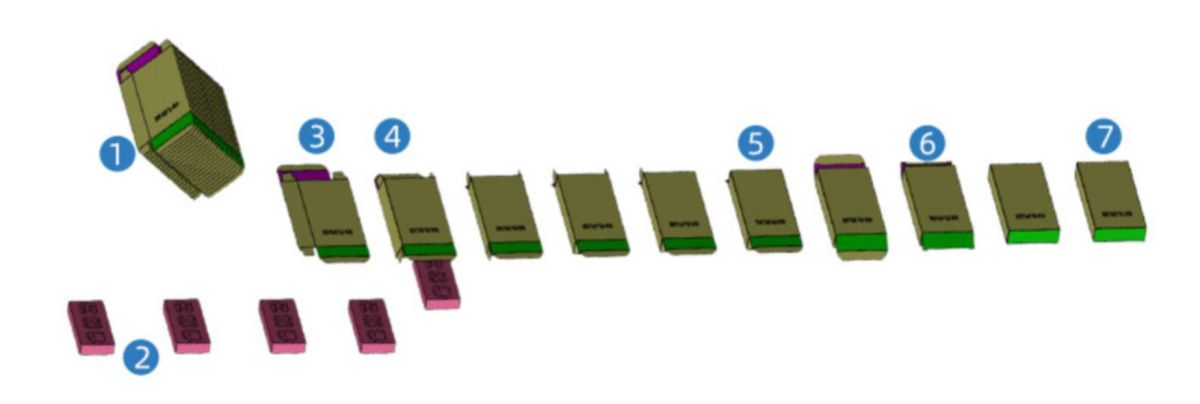

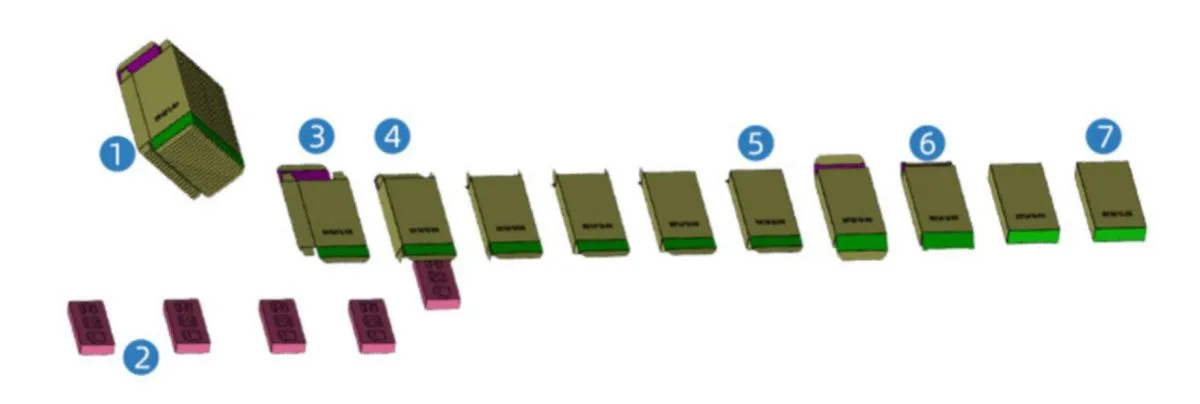

1 Хранение на конвейерной ленте
2 Транспортировка материала
3 Открытие коробки
4 Загрузка материала
5 Складывание уголков
6 Складывание страниц
7 Установка и запечатывание коробки
Технические характеристики:
Скорость картонирования 30–60 коробок/мин
Требования к картону: Плотность: 250–350 г/м²
Допустимые размеры коробок (мм)
- Длина: мин. 65 | макс. 180
- Ширина: мин. 20 | макс. 180
- Высота: мин. 15 | макс. 80
Электропитание 220В/380В, 50Гц, 2 кВт
Рабочее давление воздуха ≥ 0.6 Мпа
Расход воздуха 20 м³/ч
Для работы оборудования необходим компрессор (не включен в стоимость).
Вес машины 1000 кг
Основные компоненты:
PLC (программируемый контроллер), Siemens, Германия
HMI (человеко-машинный интерфейс), Siemens, Германия
Частотный преобразователь, Invertek, Китай
Пневматические компоненты (клапаны, трубки, разъемы), AIRTAC, Тайвань
Релейный усилитель, Omron, Япония
Автоматический выключатель, Schneider , Франция
Подшипник, NSK, Япония
Индуктивный датчик, SICK, Германия
Энкодер, Omron, Япония
В стоимость включены пуско-наладочные работы
