Линия упаковки томатов черри в пластиковый контейнер GP-90

Продукт: Помидоры черри, 250 грамм

Процесс работы: Наклонный ленточный конвейер → Многоголовочное весовое устройство (10 головок) → Рабочая платформа → Упаковочный аппарат → Дозатор контейнеров-ракушек → Этикетировочный аппарат → Поворотный стол

Комплектация:

Наклонный конвейер. 1 КОМПЛ.



Нерж. сталь 304, синий полиуретановый пояс, ширина 400 мм, двигатель 0.75 кВт, частотное управление (VFD), с вибрационным питателем. Общая высота: 3500 мм. Накопительный бункер: 112 л.

Многоголовочный весовой дозатор 1 КОМПЛ.



Рама из нерж. стали 304, 10 весовых головок, бункер 2.5 л. Сенсорная панель 7 дюймов, управление микроконтроллером (MCU). Вибрационные тарелки с рельефной поверхностью.

Рабочая платформа 1 КОМПЛ.

Рама из нерж. стали 304, поддерживает весовой дозатор, с лестницей и поручнями; легка в очистке.

Дозатор контейнеров-ракушек 1 КОМПЛ.

Нерж. сталь 304. Последовательно отделяет контейнеры-ракушки друг от друга и размещает их на конвейерной линии.

Линейный упаковочный конвейер 1 КОМПЛ.

Рама из нерж. стали 304, с фотоэлектрическим детектированием. Транспортирует контейнер к позиции наполнения, заполняет его и закрывает крышку во время движения, затем отправляет на выход.

Этикетировочный аппарат для верхней поверхности 1 КОМПЛ.

Рама из углеродистой стали 045S. Управление: Delta PLC и сенсорный экран. Наклеивает этикетку на верхнюю поверхность продукта.

Поворотный стол 1 КОМПЛ.

Рама из нерж. стали 304, криволинейного типа, диаметр 1200 мм, мотор с регулировкой скорости. Высота: 750±50 мм. Частотное управление (VFD).

Системный управляющий шкаф 1 КОМПЛ.

Управляет сигналами и работой упаковочного конвейера. Включает управление переходной конвейерной линией.

Детали оборудования

Наклонный конвейер

Наклонный конвейер предназначен для вертикального подъема гранулированных материалов, таких как кукуруза, продукты питания, корма, а также в пластиковой и химической промышленности и т.д.

В данной подъемной машине загрузочный ковш приводится в движение цепями для подъема. Она используется для вертикальной подачи гранулированных или мелкокусковых материалов. Обладает преимуществами большой производительности и высокой высоты подъема.

Наклонные конвейеры изготовлены из пищевого сырья, отлиты как единое целое и могут работать при температурах от -10 до 120 градусов по Фаренгейту.

Наклонные элеваторы позволяют осуществлять контролируемую подачу в одном или нескольких местах и легко стыкуются с различными типами питающих устройств.

Имеет механизм быстрого съема для облегчения быстрой установки или снятия ковшей. Все элеваторы оснащены автоматическим устройством натяжения цепи и встроенной защитой от перегрузок.

Скорость контролируется частотным преобразователем, что обеспечивает простоту управления и повышенную надежность.

Цепь из нержавеющей стали 304, проста в обслуживании и имеет длительный срок службы.

Прочная звездочка обеспечивает плавный ход и низкий уровень шума.

Полностью закрытая конструкция, обеспечивающая чистоту и санитарию.

Высота конвейера 3588 мм

Ширина ленты 220-400 мм

Материал ленты: Полиуретан (PU) пищевого класса

Размер вибрационного бункера 650Д×650Ш мм

Электропитание 220В/50Гц или 60Гц, однофазный, 0.75 кВт

Габариты 6000Д×900Ш×1000В мм

Вес 650 кг

Большой накопительный бункер

Подача материала осуществляется за счет вибрации.

Объем накопительного бункера: 80 л / 120 л / 150 л

Многоголовочный весовой дозатор

Разработан для высокоточных и высокоскоростных систем количественного взвешивания и упаковки. Подходит для взвешивания таких материалов, как: зерно, продукты в форме палочек, ломтиков, шариков, продукты неправильной формы, конфеты, фрукты, орехи и др.

Технические характеристики

Взвешиваемый диапазон 10-2000 г (с возможностью многократного сброса)

Точность ±0.1-1.5 г

Объем бункера (л) 0.5 л/1.6 л/2.8 л/5 л

Привод: Шаговый двигатель

Интерфейс 7" HMI / 10" HMI

Электропитание 220В/50/60Гц, 1000Вт

Габариты упаковки (мм) 1650(Д) x 1120(Ш) x 1150(В)

Общий вес (кг) 400

Рабочая платформа

Платформа компактна, стабильна и безопасна, оборудована ограждениями и лестницей. Основное назначение платформы — поддержка весового дозатора, а также она является универсальным вспомогательным оборудованием в упаковочной системе.

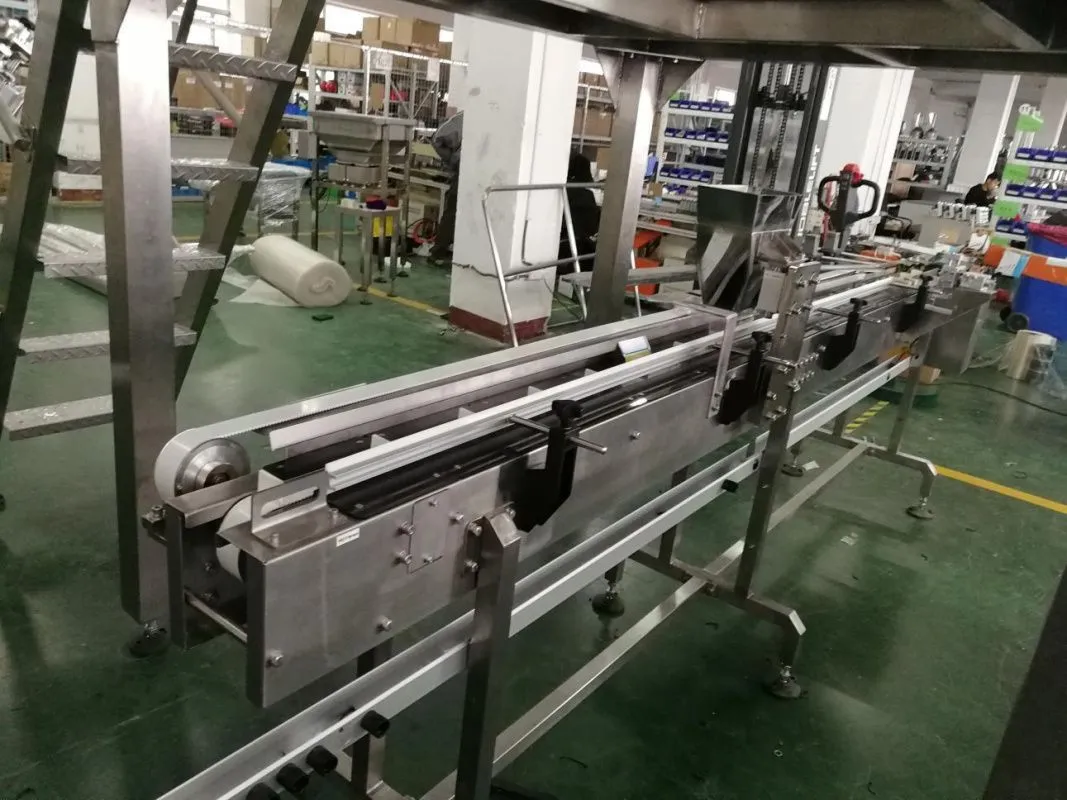

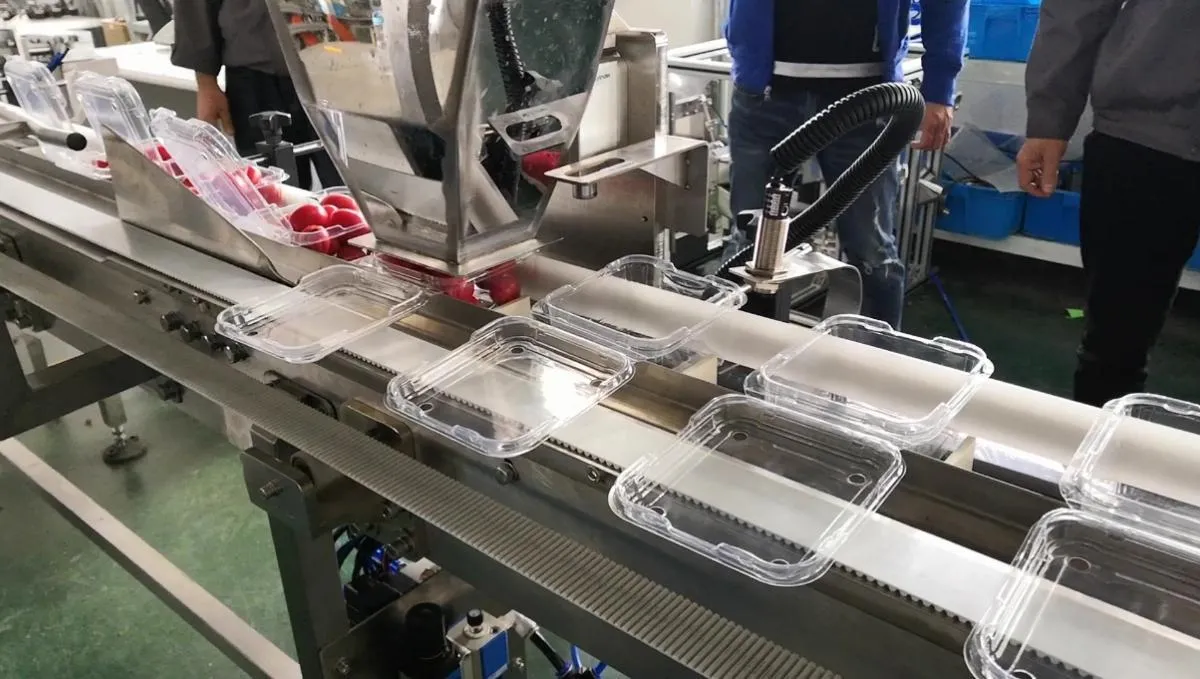

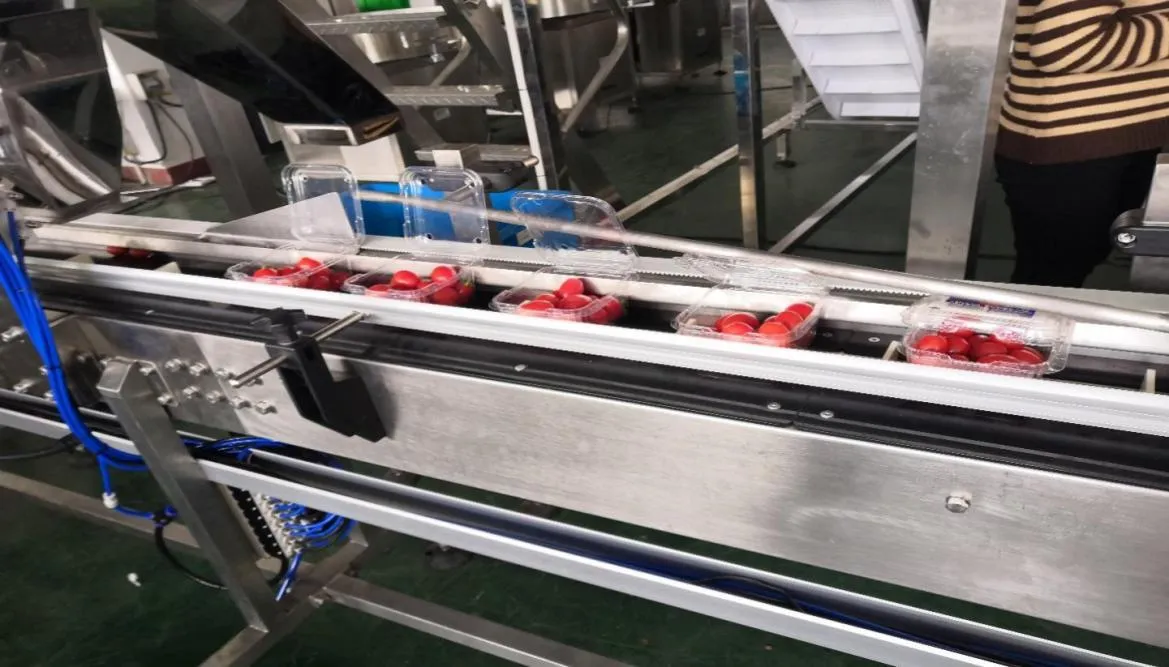

Автоматический линейный упаковочный конвейер

Предназначен для транспортировки контейнеров-ракушек. Конвейер фиксирует контейнер под многоголовочным весовым дозатором и передаст раскладушку на следующий технологический процесс.

Конструкция на раме из нержавеющей стали 304, прочная и стабильная.

Используется пластина из PP или лента из PU. Для точной фиксации контейнера в нужном положении применяется серводвигатель.

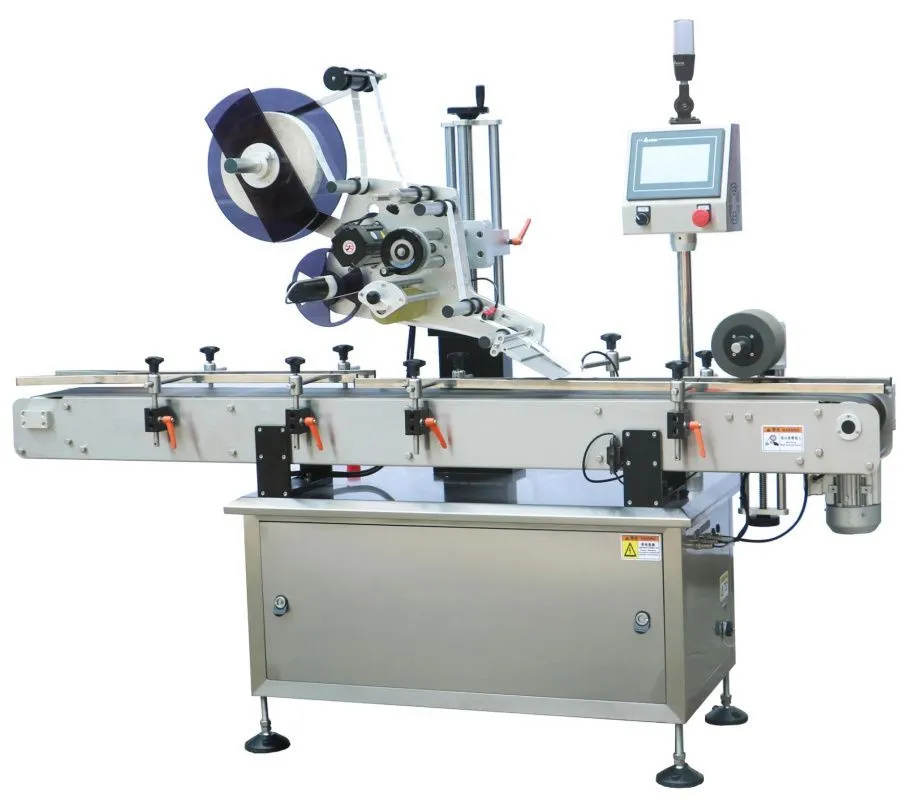

Этикетировочный аппарат

Широкий спектр применения: подходит для плоской маркировки и нанесения самоклеящейся пленки на продукты шириной от 30 мм до 200 мм. Замена механизма позволяет выполнять маркировку на неровных поверхностях.
Высокая точность нанесения: серводвигатель обеспечивает точную подачу этикетки, а механизм коррекции изгиба ленты гарантирует отсутствие смещения этикетки влево/вправо при её подаче.
Надежность и долговечность: механизм регулировки с тремя штоками использует принцип устойчивости треугольника, обеспечивая прочность и долгий срок службы всей машины. Простая регулировка и быстрая смена настроек под разные продукты.
Интеллектуальное управление: автоматическое фотоэлектрическое отслеживание, функции «нет объекта — нет этикетки», автоматическая остановка при отсутствии этикеток.

Технические характеристики

Скорость 20-80 шт/мин (зависит от материала и размера этикетки)

Точность ± 1 мм

Размер изделия (Д) 30-300 (Ш) 30-200 (В) 15-200 мм

Размер этикетки (Д) 20-200 мм; (Ш) 20-140 мм;

Внутренний диаметр рулона этикеток φ 76 мм

Внешний диаметр рулона этикеток Макс. Φ 350 мм

Питание 220В/50Гц/60Гц/1.5 кВт

Габариты машины 2000(Д)×650(Ш)×1600(В) мм

В стоимость включены пуско-наладочные работы
