Внедрите будущее складской логистики уже сегодня! Представляем автоматическую линию упаковки продукции в коробки NAW-457 — комплексное решение для предприятий, где важны скорость, точность и снижение издержек.

NAW-457 выполняет полный цикл упаковки: автоматический подбор короба, формирование клапанов, бережное размещение продукции внутри, надежная склейка или запайка швов. Линия идеально интегрируется в существующие конвейерные системы и исключает «узкие места» на финальном этапе производства.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

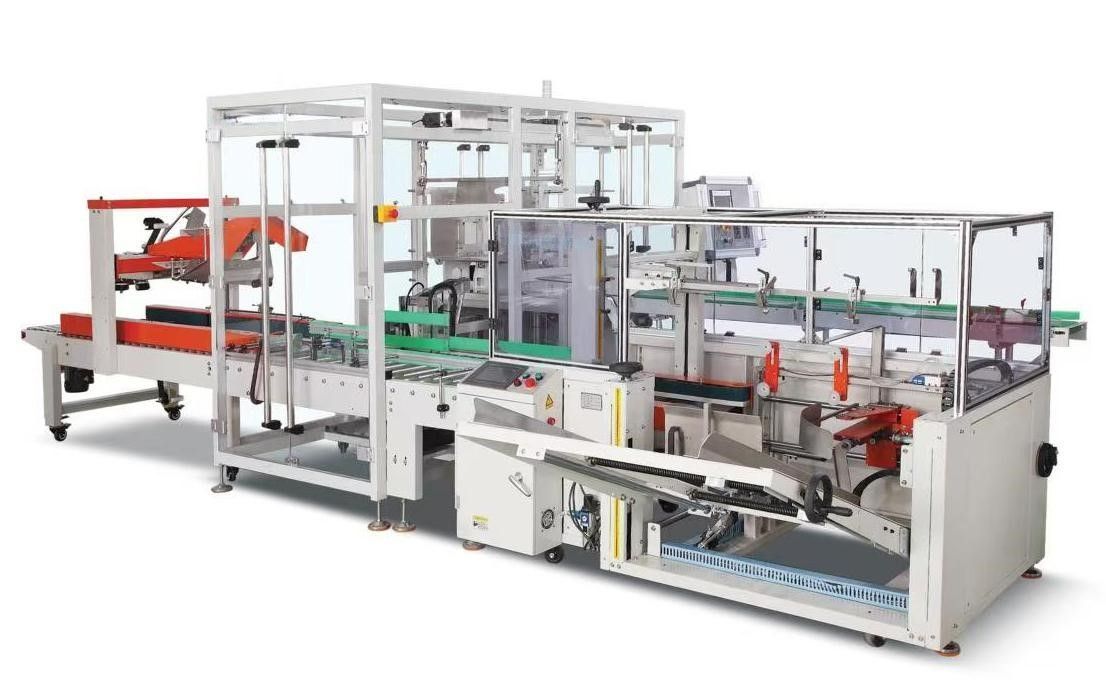

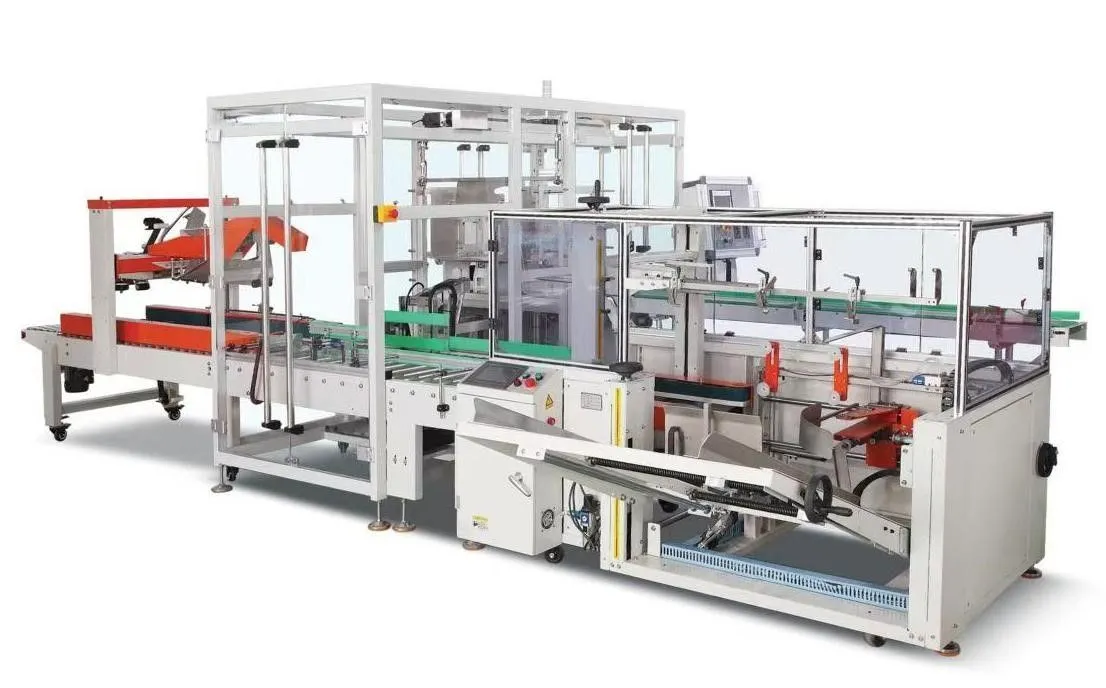

Линия упаковки продукции в коробки NAW-457

Комплектация:

Захватывающая упаковочная машина

Машина для раскрытия коробок. Раскрытие коробок

Машина для запечатывания коробок

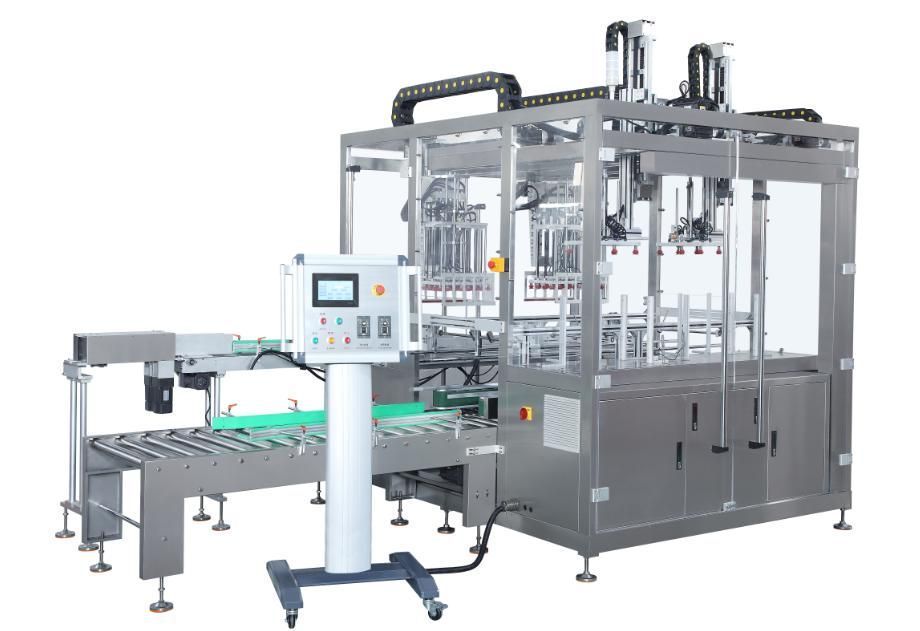

Захватывающая упаковочная машина

Машина (захватного типа) представляет собой полностью автоматическую упаковочную машину, специально разработанную для автоматизированной упаковки продуктов. Она может быть подключена к оборудованию, такому как картонажные и усадочные машины, для полностью автоматизированных, упаковочных операций. Оборудование обладает стабильной производственной эффективностью 1-8 коробов в минуту. Каждая станция оснащена детектором отсутствия коробов, детектором входящей продукции, защитой от перегрузки штабеля и детектором положения короба, что позволяет полностью контролировать весь производственный процесс. Линия картонажа выполняет распаковку, упаковку, герметизацию и инспекцию в коробе, что делает её пригодной для крупносерийного производства.

Ключевые особенности

Вся машина интегрирует ручную разгрузку и упаковку с высокой степенью автоматизации.

Рама машины обеспечивают открытый доступ и легкую очистку, полностью соответствует требованиям GMP.

Используется система управления Schneider (Франция) или Siemens (Германия) с несколькими серводвигателями, двухсервными манипуляторами и импортными направляющими.

Каждая рабочая станция точно позиционируется, оснащена фотоэлектрическим обнаружением, аварийными сигналами неисправностей и защитой материала.

Контроль положения материала, размещения и ленты обеспечивает качество готовой продукции.

Регулировка рабочих станций для изменения спецификаций использует самозажимные ключи, качалки и маховики для быстрой замены и высокой универсальности.

Технические параметры

Макс. скорость производства 300 коробов/час

Реальная скорость производства ≤≤ 24 коробов/мин

Спецификация коробки: Длина 220-600 мм

Ширина 150-400 мм

Высота 120-400 мм

Подходящие продукты: Картонные коробки, бутылки, пакеты и т.д.

Питание: Трехфазный, AC380V/50Гц, 4кВт

Источник воздуха: Давление: 0.6МПа, << 1м33/ч

Габариты машины 2200*1600*2400 мм

Вес машины 1500 кг

Основной материал: Алюминиевый сплав, углеродистая сталь, нержавеющая сталь

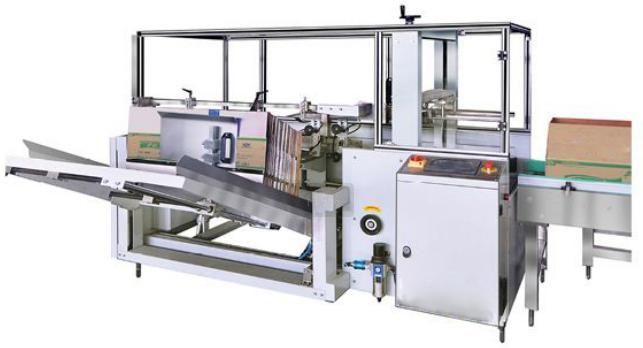

Автоматическая машина для открывания коробок

Она может автоматически выполнять открывание ящиков, складывание и сгибание язычка дна ящиков, закрывание и выгрузку.

Весь процесс раскрытия короба стабилен и защищен надежными мерами позиционирования и защиты. Скорость раскрытия коробов может достигать 8-12 коробов/мин.

Раскрытый короб должен быть ровным и аккуратным. Процент успешного раскрытия коробов ≥ 99,9%.

Используется сенсорный экран для наладки машины и управления производством. Он также может отображать подсчет продукции, скорость работы и аварийные сигналы. Кроме того, имеются функции защиты автоматического отключения в случае аварийного сигнала, ошибки или аварийной остановки.

Технические параметры

Габариты машины 2000*1900*1450мм (ДШВ)

Подходящая спецификация короба: Длина 250-450мм

Ширина 150-400мм

Высота 150-400мм

Макс. скорость раскрытия коробов 720 коробов/час

Накопление коробов 100 коробов/час (для гофрокартона)

Материал короба: Гофрокартон обычных спецификаций

Применимая лента: OPP; крафт-бумага шириной 38/50мм

Смена спецификации короба: Ручная регулировка

Питание: Однофазное, 220В

Подача воздуха: 0,5МПа (50кг/см²), расход воздуха: 50л/мин

Вес машины: 600кг

Особенности

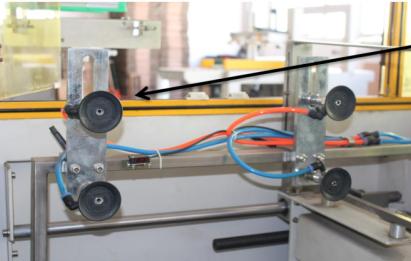

Используются 4 японских вакуумных присоски SMC для точного позиционирования короба, что обеспечивает плавное раскрытие короба, значительно повышая процент годных раскрытых коробов без складок и брака.

Двойной цилиндр в сочетании с откидной крышкой на поворотном рычаге решает проблему недостаточной балансировки и прочности одиночного цилиндра, обеспечивая полное закрытие крышки.

Силиконовый ролик червячного типа для снования ленты с чрезвычайно высокой эластичностью, предотвращающий скручивание ленты или неравномерность.

Оснащен сенсорным экраном для взаимодействия человека и машины, индикацией неисправностей и автоматической сигнализацией о неисправностях.

Конфигурация:

Блок питания HELLY

Аварийная остановка SCHNEIDER

Контактор переменного тока CHINT

Преобразователь SCHNEIDER

Сенсорный экран KUNLUN

Пневмоцилиндр AIRTAC

Соленоидный клапан AIRTAC

Пневмоцилиндр AIRTAC

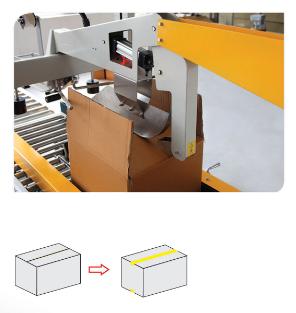

Автоматическая машина для запечатывания коробок

Данная машина автоматически загибает верхние клапаны коробов и герметизирует их с помощью клейкой ленты.

Весь процесс герметизации выполняется стабильно, с достаточными мерами позиционирования и защиты, без повреждения коробов, при скорости герметизации ≥≥ 5 коробов/мин.

Процент успешной герметизации коробов может достигать 99%.

Сенсорный экран позволяет настраивать и управлять машиной автономно, а также отображать подсчет продукции, скорость работы и аварийные сигналы. Кроме того, машина может иметь опциональные функции отключения при сигнализации, ошибке и аварийной остановке.
