Линия по розливу и упаковке овощного рагу в железные банки FON-58

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Линия предназначена для предприятий пищевой промышленности, которые ценят безупречное качество, герметичность и длительный срок хранения своей продукции. FON-58 — это комплексное решение, выполняющее полный цикл операций: от точной фасовки овощного рагу до вакуумной запайки жестяной тары и маркировки.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Линия по розливу и упаковке овощного рагу в железные банки FON-58
Quotation of filling project from LWT Cherry9.41.jpg

Комплектация:

Стол подачи бутылок

Диаметр 1000 мм;

Скорость: 1200-3000 бут./ч;

Функция: подача пустой тары;

Наполнительная машина с 10 насадками, 50-60 банок/мин

Автоматическая машина для запайки с вакуумом 40-50 банок/мин

Горизонтальная этикетировочная машина

Скорость этикетировки: >=5000 банок/ч;

Скорость регулируется преобразователем Danfoss;

Материал: в основном SUS304.

Описание оборудования:

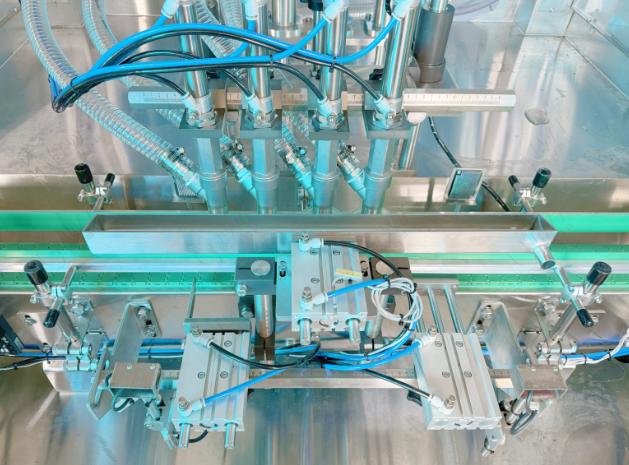

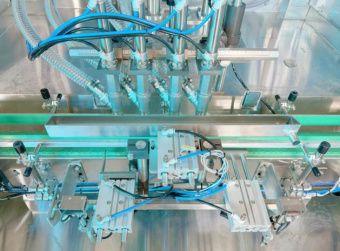

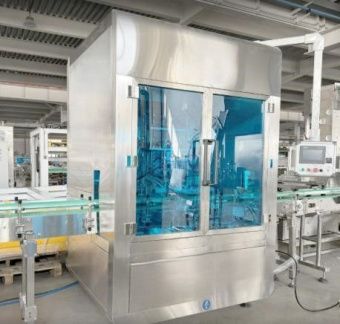

10-головочная автоматическая наполнительная машина

Характеристики:

1. Система предотвращения утечек

2. Система наполнения только при наличии тары (без бутылки – без наполнения)

3. Фотоэлектрический датчик, система регулировки наполнения

4. Фотоэлектрический датчик, система подачи с контролем уровня продукта

5. Рама из нержавеющей стали

6. Система управления: PLC/электронно-пневматическое управление

7. Панель управления: «интеллектуальный» цветной сенсорный экран

8. Точность наполнения: ±1,5%

9. Регулировка производительности: автоматическая регулировка всех цилиндров с возможностью индивидуальной настройки каждого цилиндра

10. Транспортировка тары: конвейер с переменной скоростью из нержавеющей стали и пластиковой пластинчатой цепи, с фотоэлектрическим датчиком

Технические параметры:

Объем наполнения 1000–4000 г (на заказ)

Рабочее давление 3–5 кг/см²

Общая мощность: AC380V, 50/60 Гц

Количество наполнительных головок: 10

Материал: SUS304

Точность наполнения: ±1,5%;

Наполнительная часть закрыта оргстеклом

2.Все части машины соответствуют пищевым стандартам, использована сталь марки 304 SUS;

Используется мотор с бесступенчатым регулированием скорости.

Конфигурация:

PLC Siemens (Германия)

Электронные компоненты Schneider (Франция)

Пневматические элементы AirTac (Тайвань)

Разъемы Weidmuller (Германия)

Преобразователь частоты Danfoss (Дания)

Подшипники IGUS (Германия)

Фотоэлектрический датчик KEYENCE (Япония)

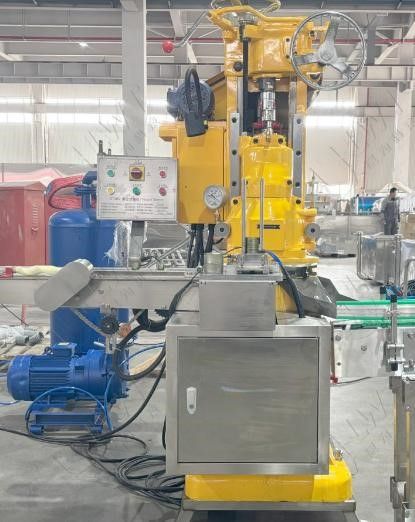

Станок для запайки
Производительность: 40-50 банок/минуту
Диапазон применения: Диаметр банки: 52-108 мм. Высота банки: 46-125 мм
Мощность двигателя: 1,5 кВт
Вес: 1400 кг
Габариты: 1210×1450×1900 мм

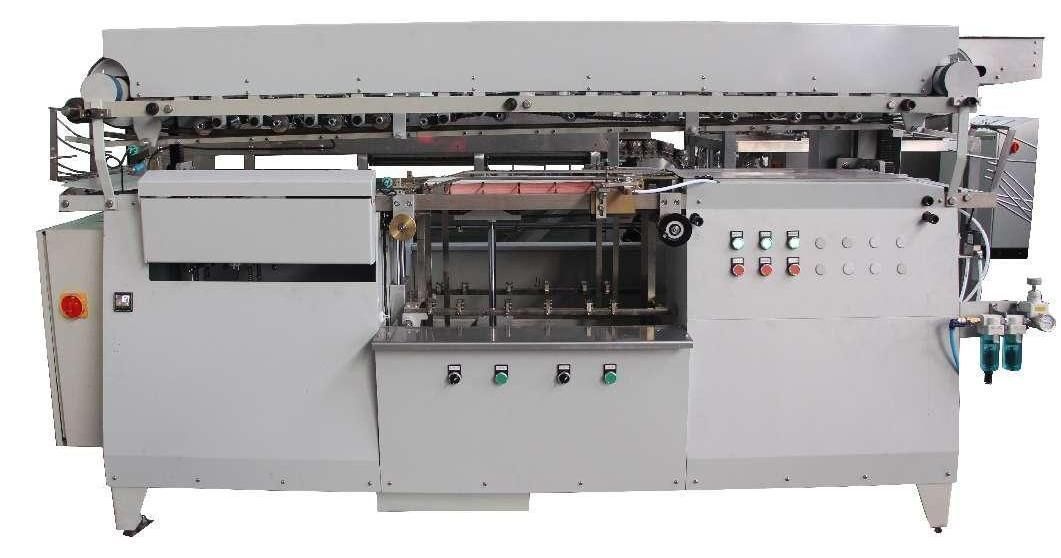

Горизонтальная машина для прикрепления этикеток

Данная машина предназначена для наклейки этикеток на жестяные банки, с нанесением клея только на оба конца этикетки.

Машина имеет два порта подачи этикеток: Второй порт подачи этикеток позволяет добавлять новые этикетки в нижнюю часть стопки, в то время как банки продолжают забирать этикетки с верхней части стопки. Это позволяет пополнять запас этикеток без остановки машины.

Принцип нанесения этикеток:

После того, как банки поступают в этикетировочную машину через конвейерную ленту, на боковую поверхность банок наносится полоска горячего клея (термоклея). По мере продвижения банок вперед, нанесенный на них термоклей прижимается к этикеткам, поднимая их. Одновременно на конец этикетки наносится полоска холодного клея. По мере дальнейшего движения банки этикетка наклеивается на ее поверхность.

Машина оснащена гидравлическим подъемным механизмом, что делает эксплуатацию удобной и надежной.
Подача холодного клея осуществляется пневматическим способом. Клей подается в резервуар, а при его отсутствии подача прекращается.
Машина имеет механизм попеременной подачи, что позволяет добавлять этикетки без остановки оборудования.
Гидравлические кнопки заменены на электрические, которые более долговечны, удобны в использовании и менее подвержены поломкам.

Добавлена направляющая для контроля банок большого размера, что повышает качество этикетировки.

Усовершенствован соединительный шланг для подачи клея: новый штуцер более удобен в использовании, менее подвержен износу и засорению.

Применен терморегулятор Omron, обеспечивающий высокую точность контроля температуры и долговечность.

Основные технические параметры

Диапазон диаметров банок: φ60 мм – φ156 мм, высота банок – до 200 мм.

Размер этикетки: длина 180–500 мм, ширина 60–200 мм.

Производительность: 30–400 банок/мин (зависит от размера банок).

Мощность двигателя: 2,62 кВт.

Напряжение питания: трехфазное 380/220 В

Сжатый воздух: давление 2–4 кг/см², расход 0,5 л/мин.

Компрессор не включен в стоимость

Клей для этикеток: термоклей + холодный клей
Габариты: 1855 мм × 800 мм × 1250 мм
Вес: 750 кг
