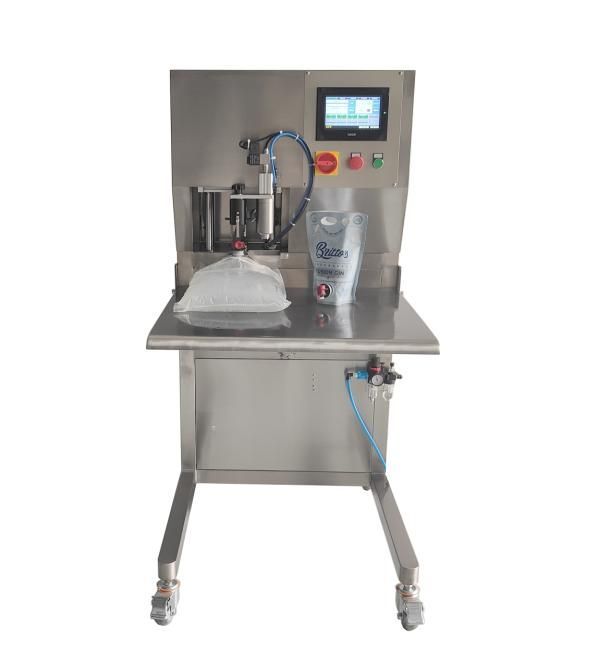

Одноголовочная машина для наполнения в Bag-in-Box и Дой-Пак (модель F140FD)

Конструкция данной машины отличается фиксированным положением зажима для открывания пакета, а механизмы открывания крышки и закрутки установлены на позиции наполнения, как и механизм переключения между операциями закрутки и наполнения. Это позволяет закручивать крышку на мягком пакете в том же положении зажима без его перемещения после наполнения. Данная машина широко применяется для автоматического наполнения и закрутки крышек на мягкой упаковке различных негранулированных жидкостей и маловязких материалов.

Рабочий цикл:

Ручная установка пакета в позицию - Автоматическое извлечение носика - Автоматическая откачка воздуха (вакуумирование) - Автоматическое дозирование и наполнение - Автоматическое вдавливание носика на место.

Особенности:

Корпус и рама в основном изготовлены из высококачественной нержавеющей стали, имеют эстетичный внешний вид; трубы, контактирующие с продуктом, выполнены из нержавеющей стали марки 304 и пластиковых труб пищевого класса, что соответствует санитарно-гигиеническим требованиям для пищевых продуктов.

Процессы извлечения носика, вакуумирования, количественного наполнения и вдавливания носика выполняются на одной и той же станции, что удобно в эксплуатации.

Используется метод измерения расходомером, обеспечивающий высокую точность наполнения и высокую скорость; установка и регулировка объема наполнения удобны и быстры.

Машина также может быть укомплектована системой дозаправки азотом после наполнения по требованию заказчика (требуется нестандартная доработка и влечет увеличение стоимости).

С учетом особенностей упаковки в мягкие пакеты специально установлен ограничитель положения для горловины пакета, и действия по открыванию пакета, наполнению и закрутке крышки выполняются при фиксированном положении горловины, что полностью исключает влияние мягкости или жесткости тела пакета.

Технические параметры:

Материал: Контактирующие с продуктом детали из нерж. стали SUS304

Диапазон наполнения 1-30 л

Количество дозирующих головок: одноголовая

Скорость наполнения: 120-200 пакетов/час (при наполнении 5 л воды)

Точность наполнения: ±0.5%

Давление воздуха ≤0.3-0.35 МПа

Мощность ≤0.38 кВт

Расход воздуха 0.1 м³/мин

Рабочее давление 0.4-0.6 Мпа

Компрессор не включен в стоимость

Напряжение AC 220 В/50 Гц ±10%, однофазное

Габариты машины (ДxШxВ) около 760*950*1350 мм

Вес 114 кг
