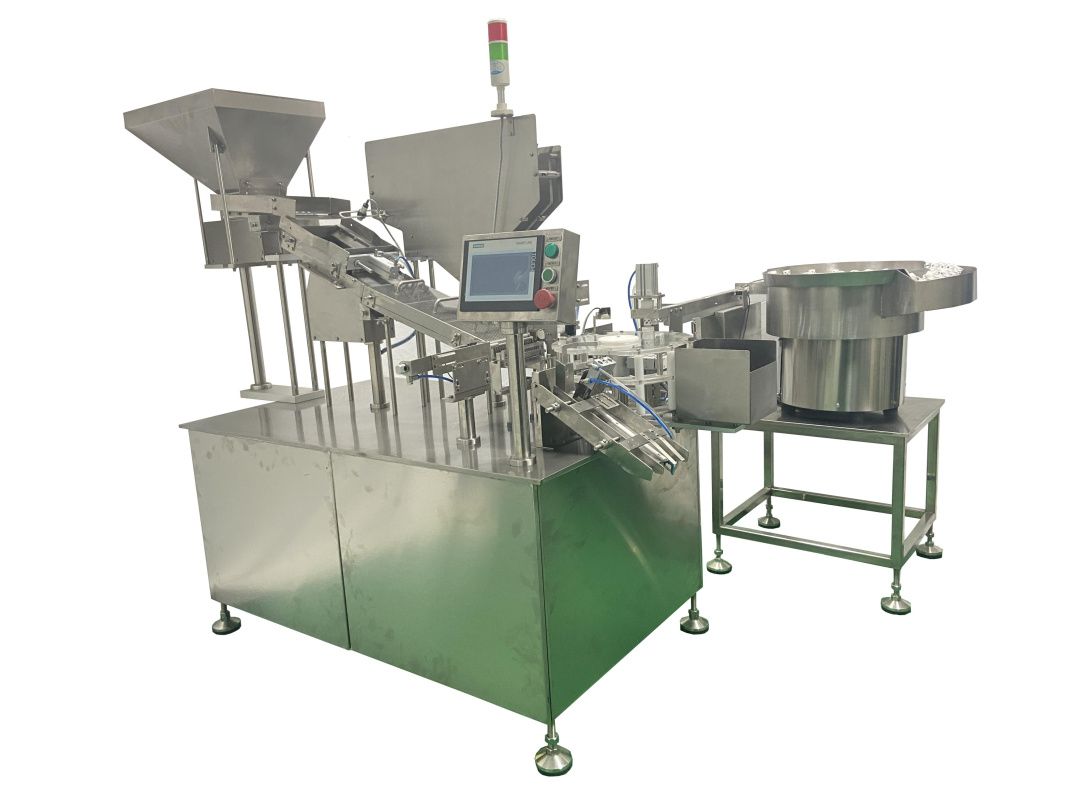

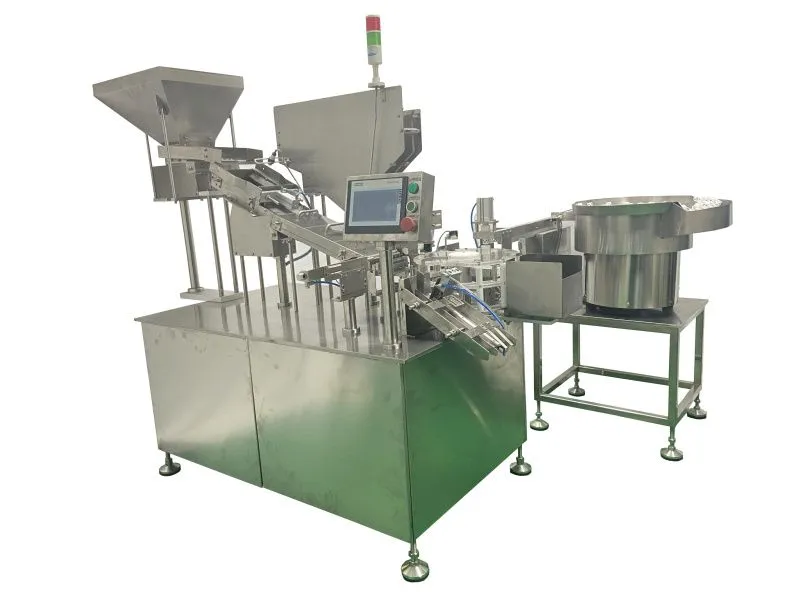

Станок для упаковки шипучих таблеток в тубы (модель X400)

Станок для упаковки шипучих таблеток в тубы (модель X400)

Комплектация:

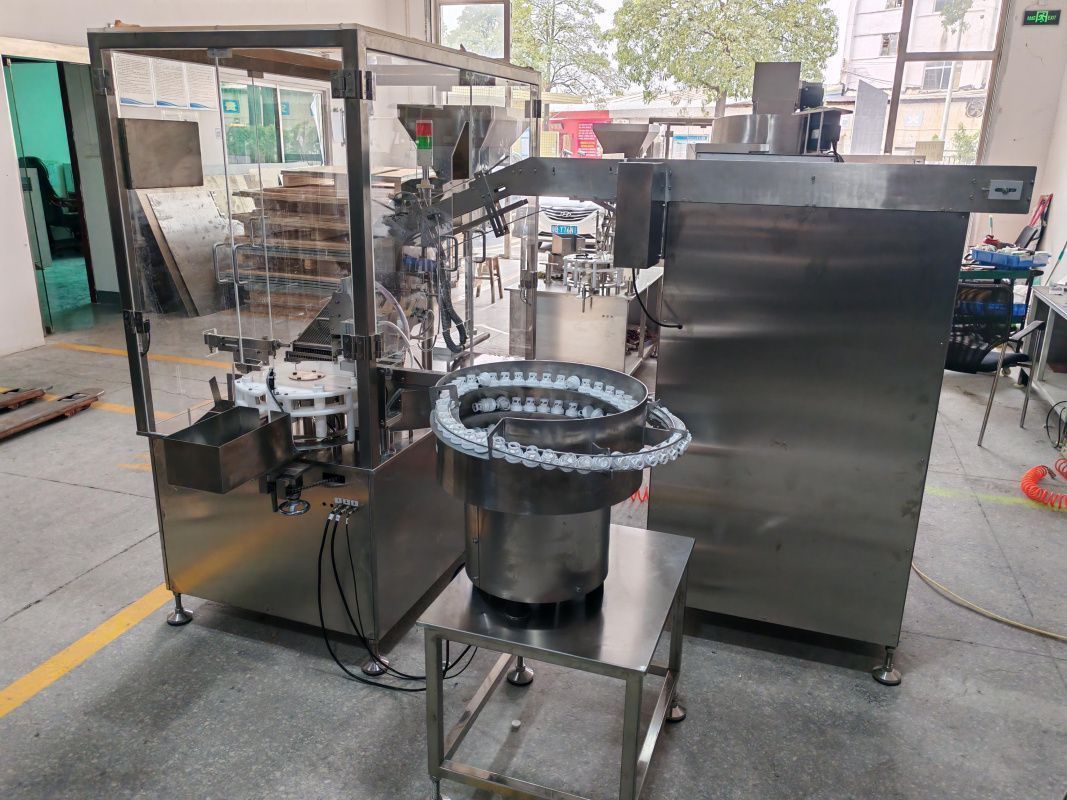

Машина для фасовки в тубы

Производительность: около 40 шт./мин.

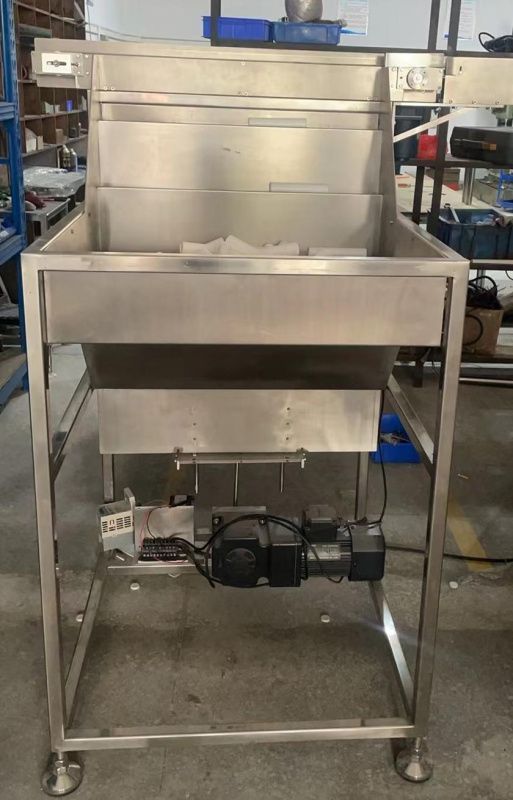

Загрузчик туб

Для автоматической подачи туб в рабочую зону машины для заполнения таблетками.

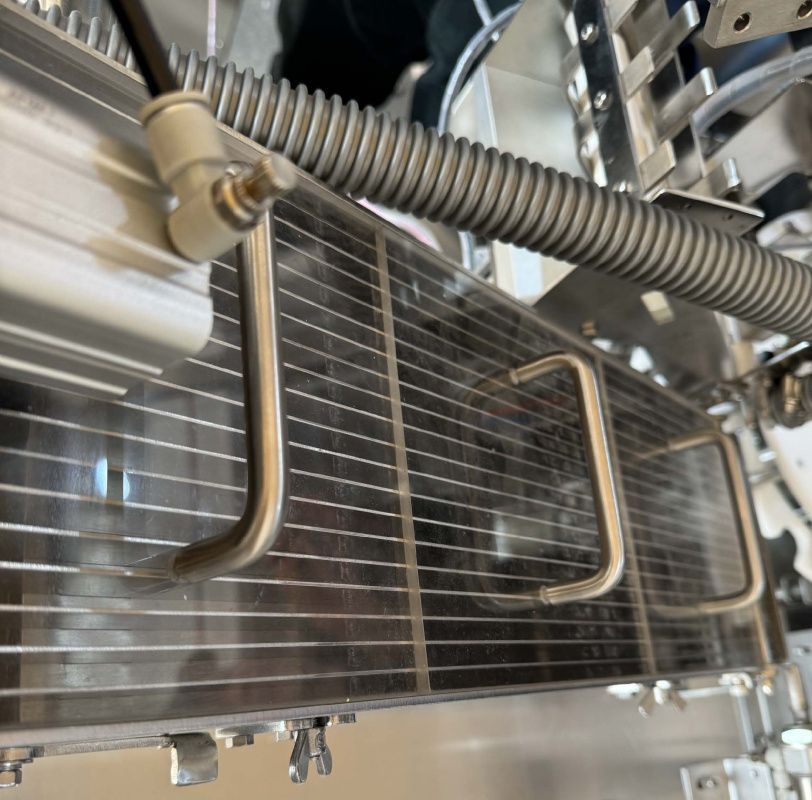

Крышка из оргстекла

Машина для фасовки в тубы предназначена для упаковки более крупных и тонких таблеток/дисков, которые подаются в катушечные тубы в один ряд внахлёст. Устройство полностью управляется централизованно с помощью ПЛК (программируемого логического контроллера). Оснащена оптоволоконным и фотоэлектрическим контролем, а также другими видами детекции, что обеспечивает стабильную работу и надежное автоматическое функционирование. В случае отсутствия таблеток/дисков или туб машина автоматически подает сигнал тревоги и останавливается. Части, контактирующие с таблетками/дисками, изготовлены из высококачественной нержавеющей стали, что полностью соответствует требованиям GMP.

Описание и функции:

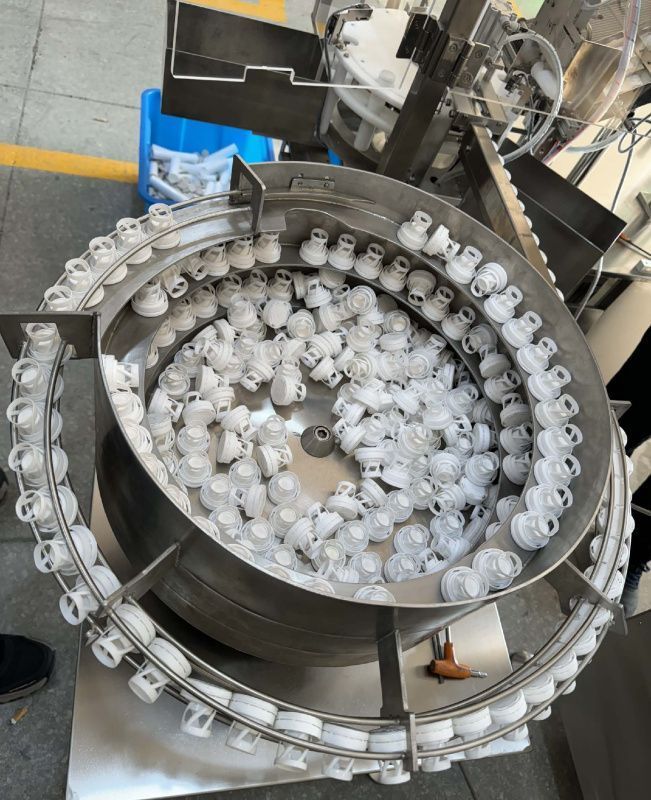

Система вибрационной подачи колпачков: Колпачки загружаются в бункер вручную, а вибрационная система автоматически ориентирует и подает их на направляющую для закупорки.

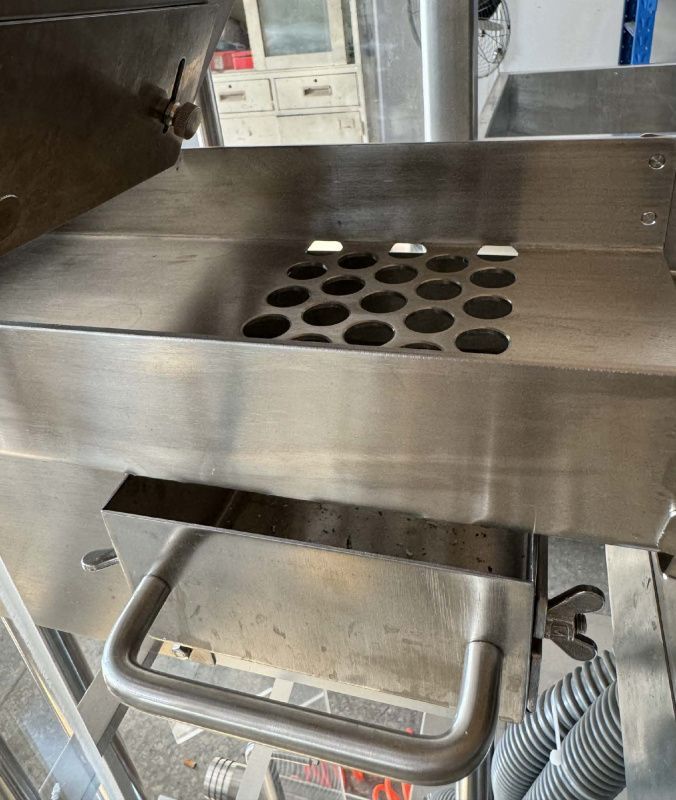

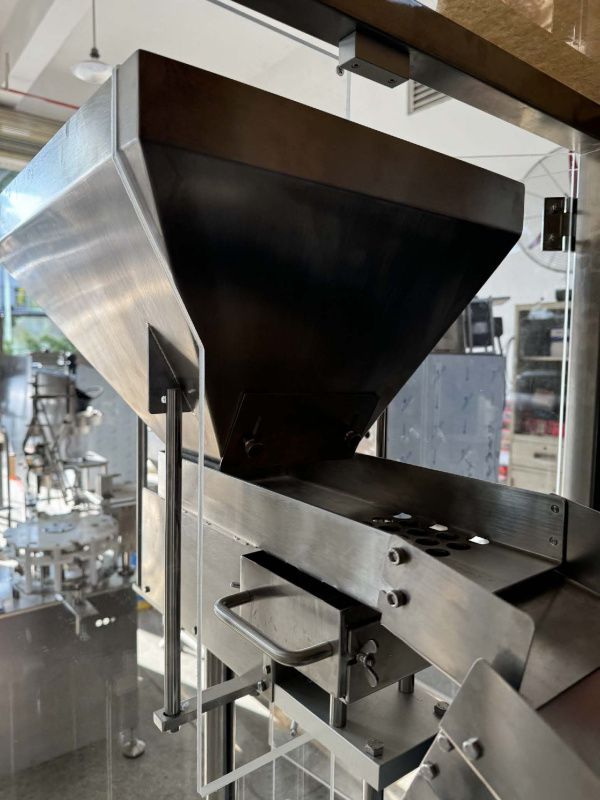

Система подачи таблеток: Таблетки загружаются в бункер вручную, вибрационная система автоматически подает их в каналы для подготовки к упаковке.

Блок подачи туб: Тубы загружаются в бункер вручную, вибрационная система автоматически подает их на направляющую. Ориентация туб должна быть проверена вручную перед загрузкой в бункер.

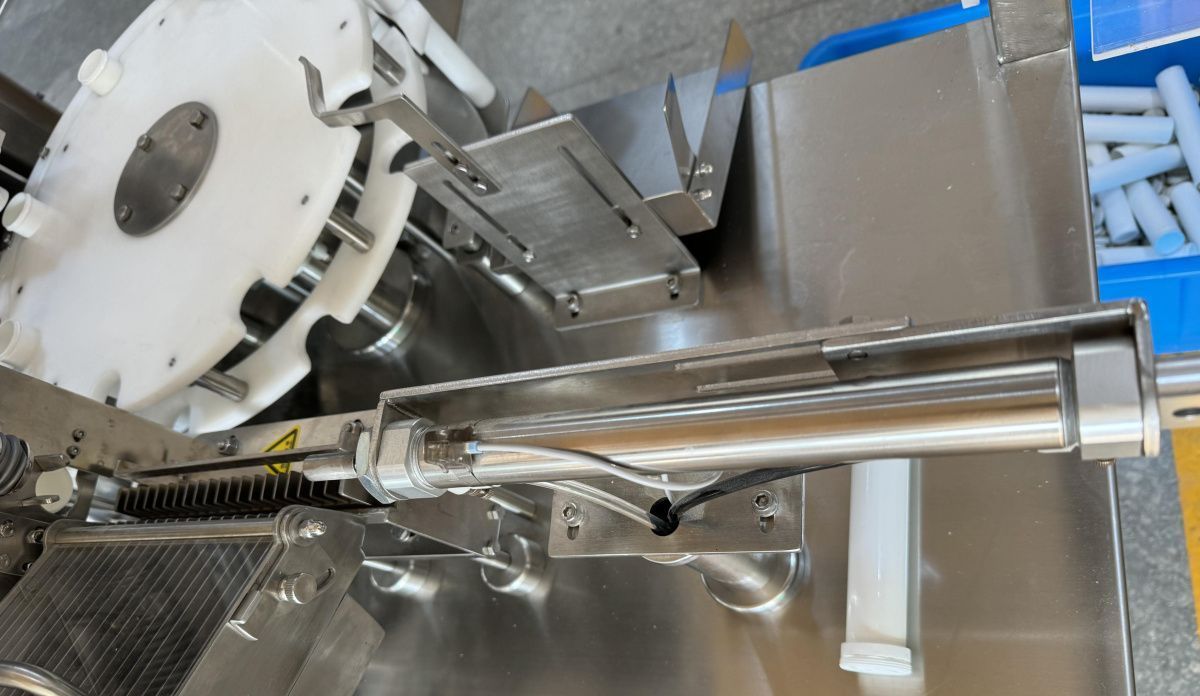

Блок установки колпачков: После заполнения тубы таблетками система автоматически надвигает колпачок и закрывает тубу. Без таблеток или туб операция закупорки не производится.

Электронная система управления: Машина управляется с помощью ПЛК, пневмоцилиндров и шагового двигателя. Оснащена автоматической многофункциональной системой сигнализации.

Рама и панели машины изготовлены из стали с эмалевым покрытием, кожух платформы — из стали 304, остальные части — из анодированного алюминиевого сплава и нержавеющей стали 304. Все материалы, контактирующие с таблетками, выполнены из стали марки sus316L.

Основные электронные компоненты:

ПЛК, Siemens

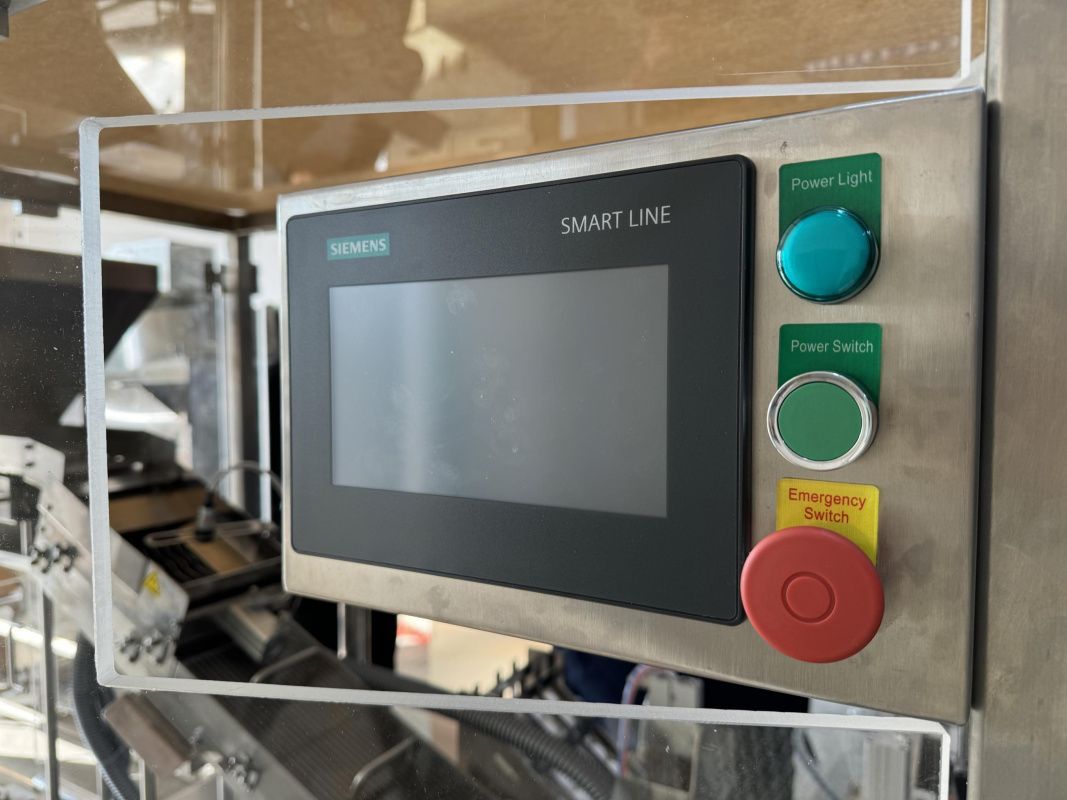

Сенсорный экран, Siemens

Основные компоненты системы управления, Schneider

Пневмоцилиндр, Airtac

Фотоэлектрический датчик, магнитный выключатель, Panasonic, Lambao, Airtac

Процесс работы:

Таблетки вручную загружаются в бункер → поступают в секцию отбора → автоматически ориентируются и поступают на направляющую → автоматически занимают позицию для загрузки.

Тубы в правильной ориентации вручную помещаются в бункер для туб → автоматическая подача туб на позицию заполнения.

Колпачки вручную загружаются в бункер → автоматическая ориентация колпачков → поступление в позицию закрутки/закупорки.

Машина автоматически выполняет заполнение туб таблетками и их закупорку.

Технические параметры:

Напряжение: 220 В

Мощность: 1,5 кВт

Производительность: 40 туб/минуту

Вспомогательное оборудование: требуется подача очищенного сжатого воздуха с давлением 0,5–0,6 МПа и расходом 0,28 м³/мин.

Компрессор в стоимость не включен

Габаритные размеры (Д×Ш×В): 2200×1600×1650 мм

Вес: около 400 кг

Примечание: Машина не удаляет весь мелкий мусор (пыль, крошку), его часть необходимо удалять вручную в зоне направляющей. Система детектирует отсутствие даже одной таблетки; в этом случае машина не выполняет операцию закупорки и автоматически бракует тубу.

Машина оснащена вакуумным портом для подключения промышленного пылесоса, который покупателю необходимо подготовить самостоятельно. Диаметр порта составляет 38 мм.

В стоимость включены пуско-наладочные работы
