Описание
Комплектация:

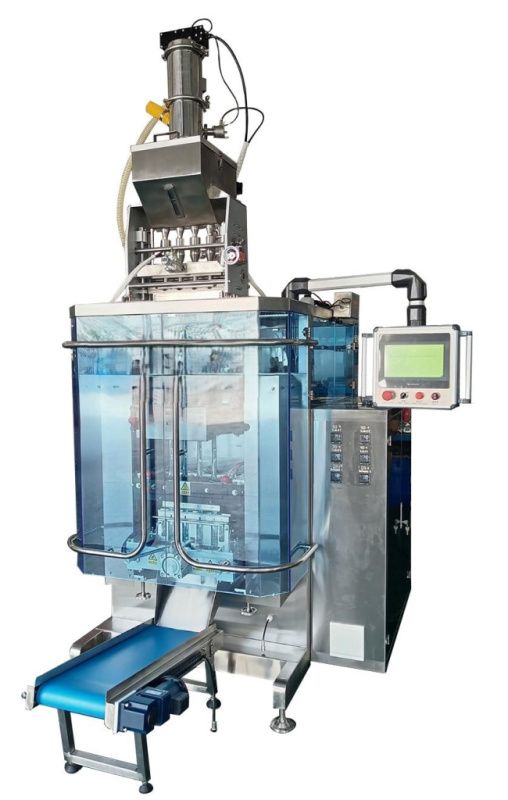

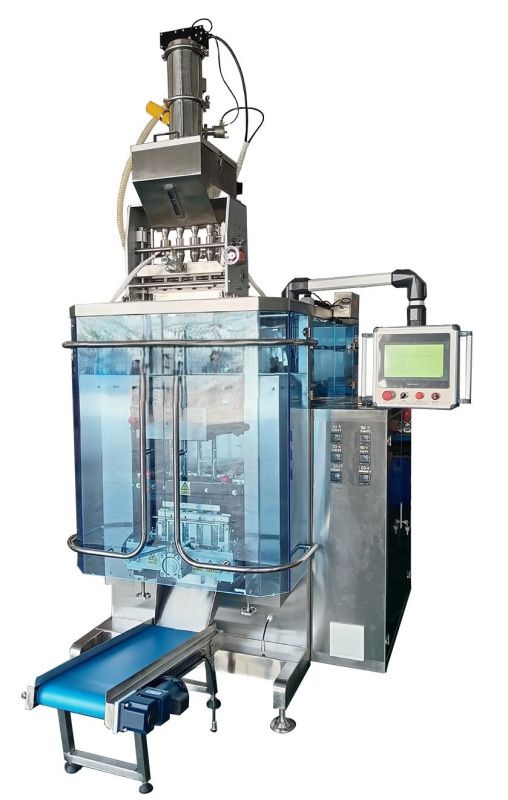

4-линейная машина для гранул, сыпучих материалов с запайкой сзади
Ленточный маркиратор
Пневматическая (вакуумная) загрузка
Применяется система двойного поперечного запаивания (двойного временного цикла), которая обеспечивает чистую область запайки и эстетичную форму пакета.
Ролик протяжки плёнки обрабатывается на круглошлифовальном станке, что обеспечивает лучшую соосность валика с последующей обработкой твёрдым анодированием, в результате чего протягивание плёнки становится более плавным и точным.
Данная машина обладает высокой степенью автоматизации и может выполнять за один цикл изготовление пакета, дозирование, наполнение, запайку, маркировку и отсечку пакета. Используется сенсорный экран и стабильное, надёжное управление на базе ПЛК.
Параметры:
Упаковываемый продукт: Гранулы / сыпучий материал
Тип дозирования: Объёмное

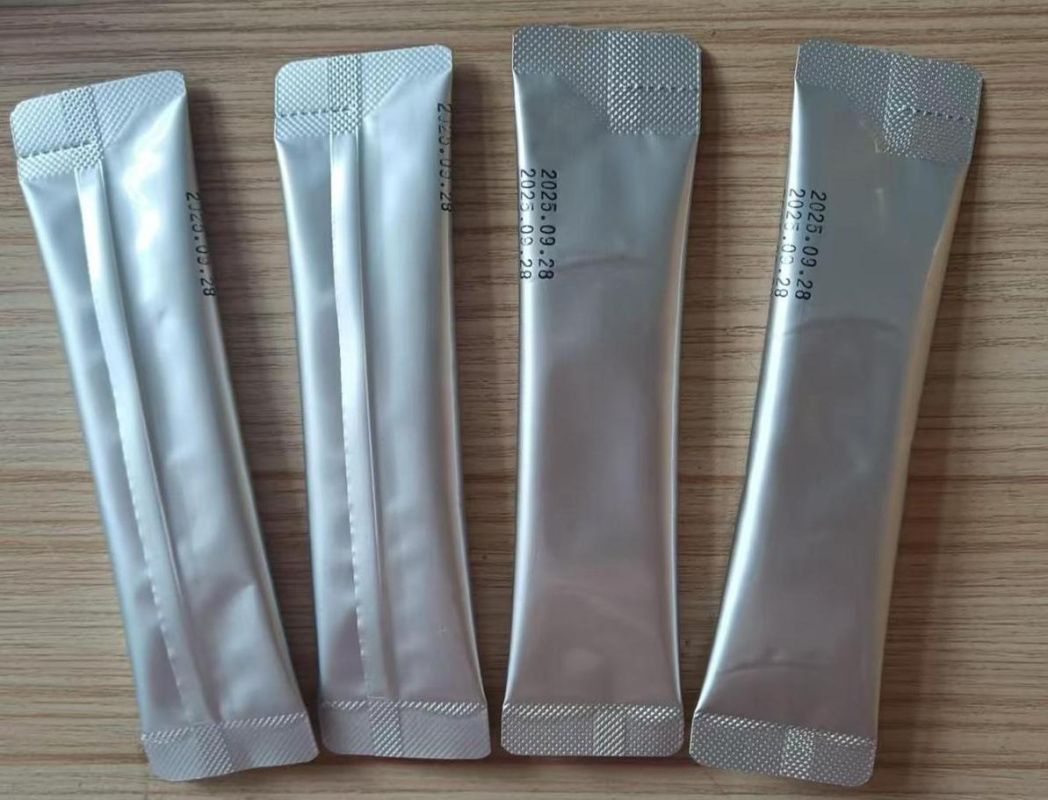

Тип пакета: Запайка сзади, срезанные круглые углы
Вес дозы 5 г
Длина пакета 120 мм
Ширина пакета 30 мм
Производительность 35-45 пакетов/линию/мин (зависит от материала)
Тип управления: ПЛК + экран (китайский/английский)
Потребление сжатого воздуха: 0,18 м³/мин, 0,6 Мпа
Компрессор не включен в стоимость
Общая мощность 3,3-8 кВт
Напряжение питания 380 В, 3 фазы, 50 Гц
Преимущества оборудования
Передовая конструкция всей машины, рациональная структура, удобная регулировка, эксплуатация и техническое обслуживание;
Внешний вид корпуса выполнен из нержавеющей стали марки 304. Основные рабочие зоны спереди закрыты рамками, а для зон наблюдения используются прозрачные акриловые панели.

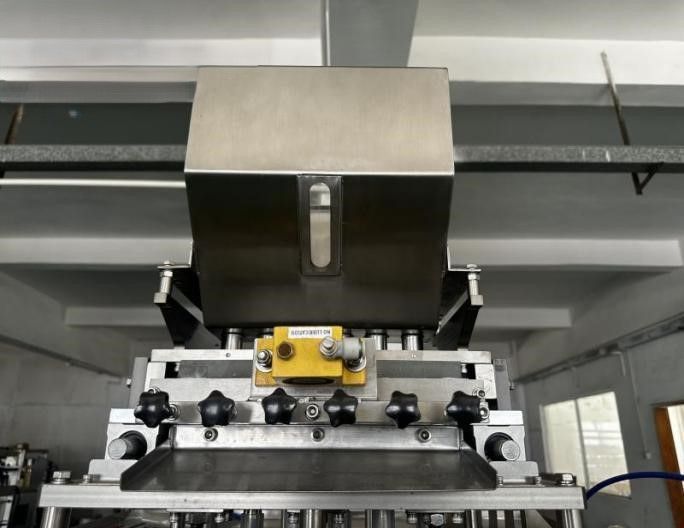

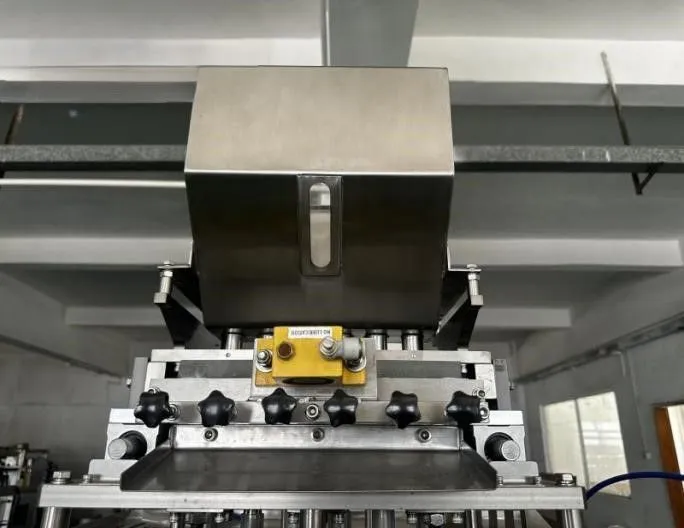

Объёмное дозирование с помощью дозировочных стаканчиков обеспечивает более точное дозирование.

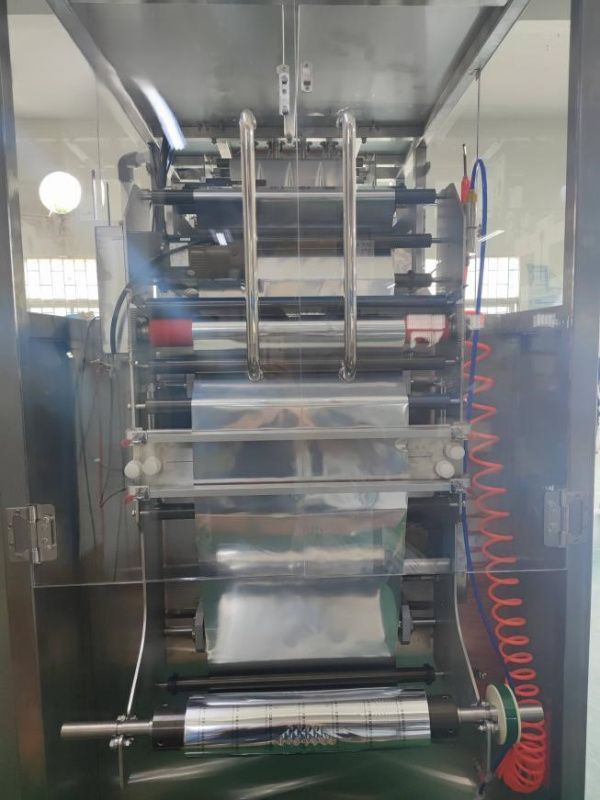

Механизм размотки гарантирует стабильную подачу композитной плёнки и оснащён функцией автоматического отслеживания материала.

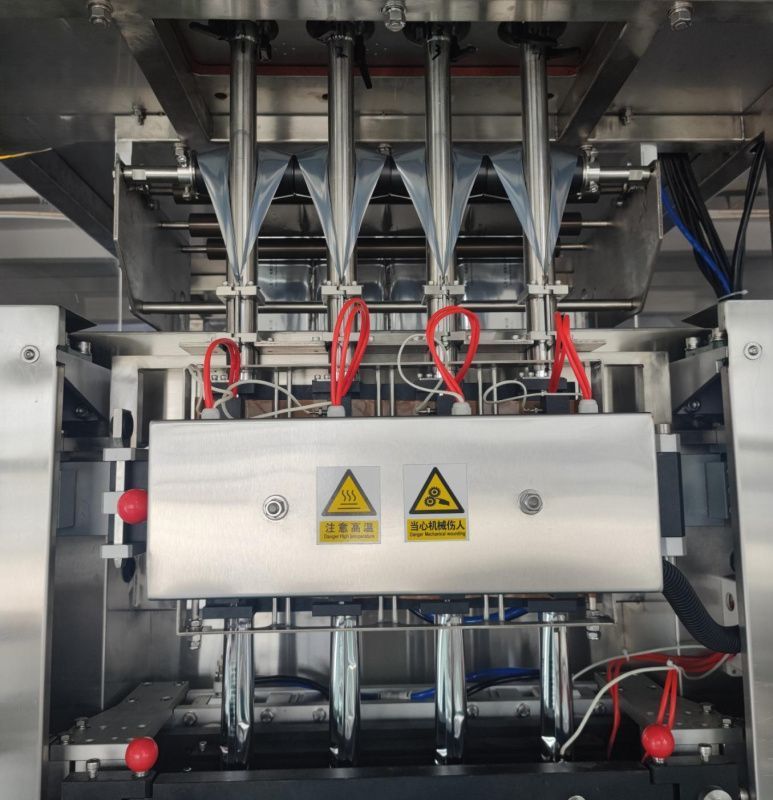

Процесс формования пакета
Фиксированный упаковочный материал формирует контур пакета, а его форма естественным образом создаётся формующей машиной без образования складок.

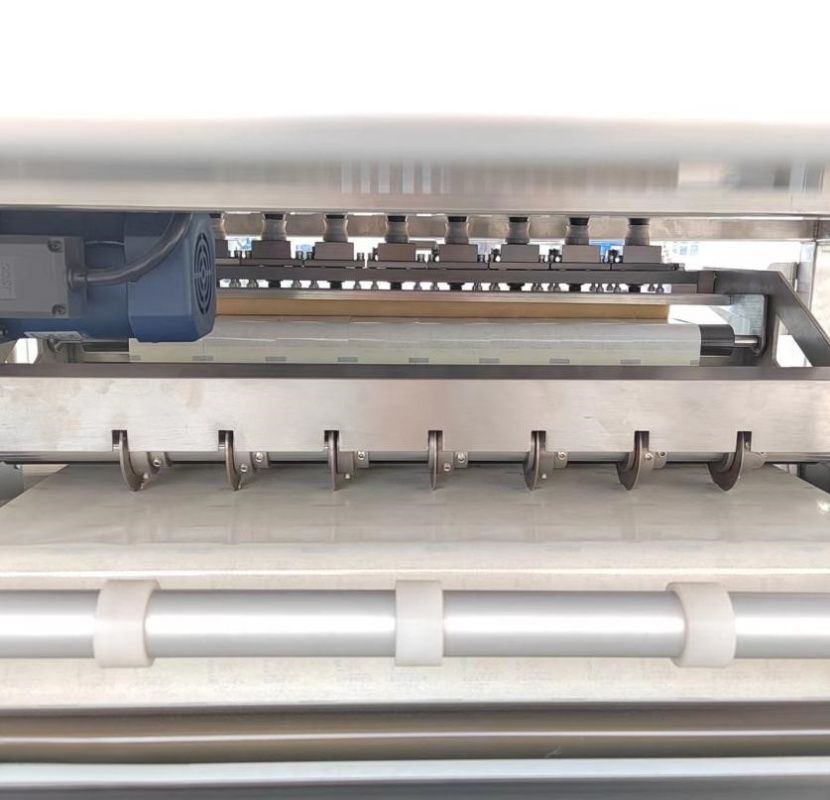

Устройство резки
Активный режущий нож для плёнки имеет собственную силовую систему. При протягивании плёнки он автоматически подаёт плёнку с режущего рулона, обеспечивая ровный край разреза упаковочной плёнки без волнообразности и заусенцев, что делает форму пакета более эстетичной.

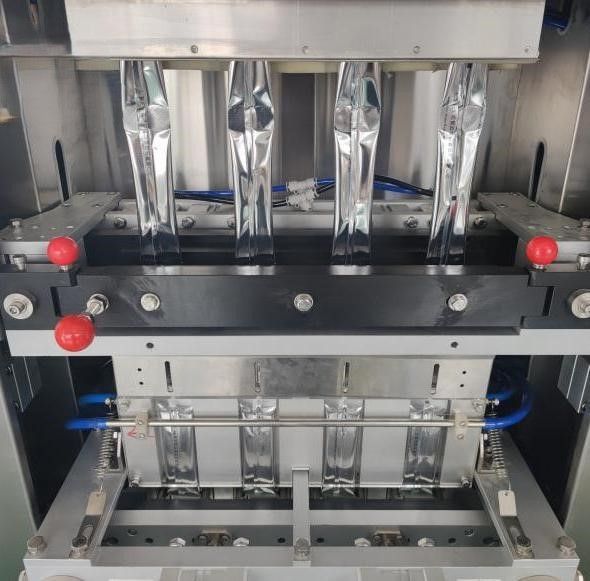

Система поперечной запайки
Используется система термозапайки, которая герметизирует упаковочную плёнку путём термического сваривания, формируя пакет.
Система поперечной запайки легко открывается, что облегчает наблюдение и очистку.
Корректирующий фотодатчик. В процессе работы машины, в соответствии с цветовой меткой на упаковочной плёнке, осуществляется автоматическое отслеживание и корректировка для предотвращения смещения упаковочной плёнки, обеспечивая её плавную подачу.
Конфигурация:
Система управления ПЛК Siemens, Германия

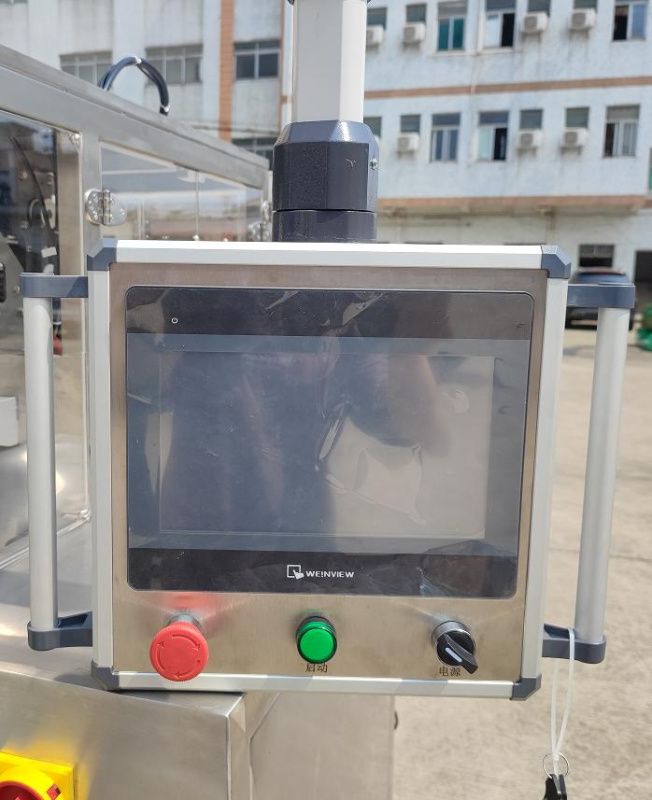

Сенсорный экран Weinview
Часть подшипников Egigas, Германия
Пневматические компоненты AirTAC
Датчики / элементы контроля Garantta
Термостатический контроллер Yatai
Твердотельные реле Xurui
Серводвигатели Delta
В стоимость включены пуско-наладочные работы
