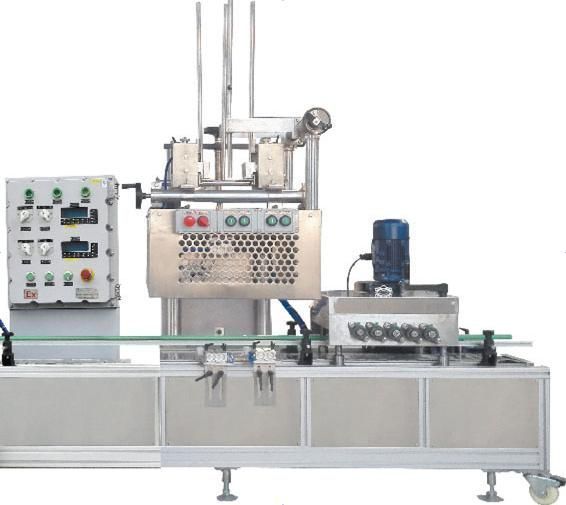

Описание
Технические характеристики:
Объем фасовки: 20 л / бочка.
Скорость розлива: 3–4 бочки / мин (на 1 фасовочную головку).
Напряжение питания: 380 В, переменный ток, 50 Гц.
Потребляемая мощность: ≤ 7,5 кВт.
Цена деления (дискретность): 5 г.
Точность фасовки: ±10 г.
Рабочее давление воздуха: 0,5–0,8 МПа.
Общий расход сжатого воздуха: 0,5 м³/мин (комплектуется ресивером/накопительным баком для предотвращения недостаточности мгновенного расхода потока).
Компрессор не включен в стоимость
Расход продукта в магистрали: 10 м³/ч.
Температура среды/продукта: ≤ 60 °C.
Взрывозащита электрооборудования: EXDIIBT4.
Экологические требования: Зона розлива и укупорки оснащается вытяжным зонтом (системой улавливания паров/газов).
Подключение к инженерным сетям:
· Силовой кабель Покупателя подключается к главному щиту управления Поставщика
· Магистраль подачи сжатого воздуха подводится жесткой трубой к каждой единице оборудования.
Комплектация:
Система розлива и взвешивания (1 головка).
Система полностью автоматической укупорки и опломбирования.
Система управления (контроллер).
Несущая рама / станина.
Камера (бокс) розлива.
Конвейерная (транспортерная) система.
Части, контактирующие с продуктом: сталь SUS с покрытием
Ролики / роликовые опоры: Нержавеющая сталь.
Конфигурация:
Сенсорный экран Siemens
ПЛК Siemens
Силовая электрика Schneider
Бесконтактный электронный переключатель, твердотельное реле Schneider
Пневматические компоненты AirTac
Преобразователь частоты Delta
Оборудование оснащено устройствами защиты от заторов и блокировками аварийной сигнализации для обеспечения безопасности персонала и оборудования, надежной работы оборудования и удобства технического обслуживания.
Конвейерная линия с приводными роликами из нержавеющей стали.
Позиционирование при розливе и подача бочек полностью выполнены из нейлона, чтобы гарантировать отсутствие повреждений упаковочной тары.
Каждый узел розлива управляется независимо для обеспечения скорости и точности наполнения.
Позиционер выполнен в форме раструба, чтобы жидкость при розливе стекала по центру горловины бочки; скорость потока регулируется.
Все уплотнительные кольца изготовлены из ПТФЭ (фторопласта).
Многофункциональная система быстрой подачи и укупорки крышек; плотное прижатие без протечек.
Система защиты от заторов, система звуковой и световой сигнализации, система аварийной сигнализации безопасности.
Розлив не производится при отсутствии бочки для предотвращения разбрызгивания материала и потерь
Процесс:
Обнаружение тары → Установка тары → Открытие клапана → Высокоскоростной розлив → Сравнение с целевым объемом 1 → Низкоскоростной розлив → Сравнение с целевым объемом 2 → Закрытие клапана → Выходной контроль → Перемещение
Стопка крышек вручную укладывается на верхнее устройство подачи крышек, и конвейерный ролик склада крышек транспортирует стопку крышек в склад крышек до полного заполнения. Устройство подъема крышек поднимает первую стопку крышек к устройству подачи крышек, перемещает ее к верхней части устройства отделения крышек по направляющей и отпускает. Стопка крышек падает на устройство отделения крышек вдоль направляющего стержня. Устройство отделения крышек удерживает стопку крышек, и присоска отделения крышек движется вверх к нижней части стопки крышек. Устройство отделения крышек зажимает вторую с конца крышку, а зажимной механизм нижнего цилиндра захватывает первую крышку. Когда присоска присасывает первую крышку, нижний зажим открывается, и присоска тянет вниз, чтобы отделить первую крышку. Механизм присоски поворачивается. Когда бочка достигает заданного положения под крышкой бочки, устройство обнаружения обнаруживает бочку, и присоска опускается, чтобы установить крышку бочки. Бочка с установленной крышкой выводится по роликовому конвейеру.
Роликовая укупорочная машина: После того как пластиковая бочка с крышкой бочки помещается в укупорочную машину, укупорочная машина выполняет отвод воздуха и укупорку, и после выхода из машины укупорка завершена.
Основные технические параметры:
Спецификации тары: евро ведро 10–20 л,
Электропитание основного блока 220 В, 50 Гц,
Скорость укупорки 10–12 бочек/мин (в зависимости от упаковочного материала)
Рабочее давление воздуха 0,5–0,65 МПа
Расход 40 л/мин
Компрессор не включен в стоимость
Максимальная мощность всей машины 1,5 кВт
Процент успешной укупорки ≥ 99%
Количество крышек ≥ 150 шт. (в зависимости от упаковочного материала)
