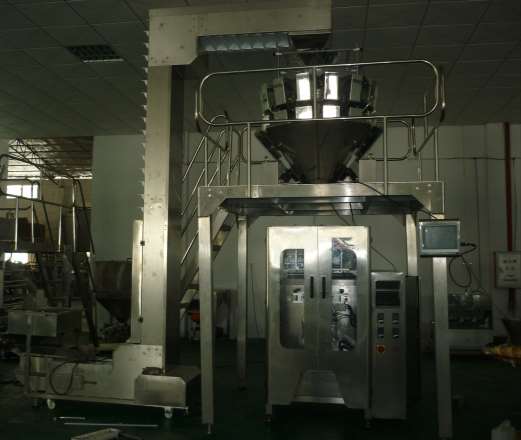

Описание
Комплектация:
Базовая машина (4-сторонняя запайка)
10-головочный весовой дозатор 1,6 л
Z-образный ковшовый элеватор (подъемник), включая вибрационный питатель
Опорная платформа (подставка)

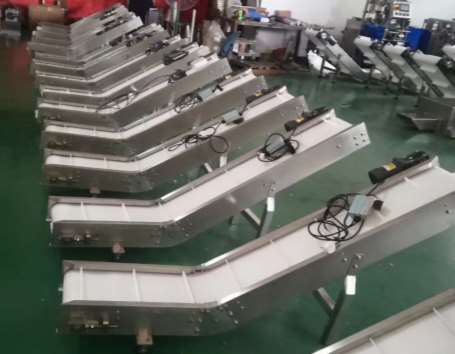

Конвейер для готовой продукции
Поворотный стол (карусель)
Дополнительные части (не включены в стоимость):
Дополнительный формовочный комплект для упаковочной машины. 2450 USD
Перфорирующее устройство (для пробивки отверстий). Может делать круглые отверстия. 698 USD
Описание:

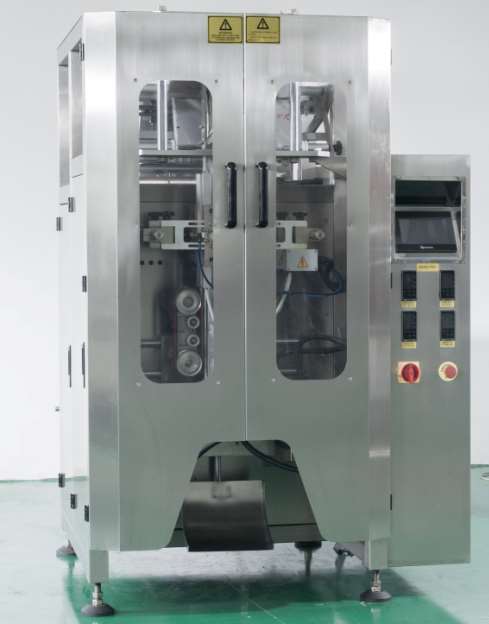

Вертикальная автоматическая упаковочная машина (4-сторонняя прямая запайка)
Технические характеристики
Производительность: Макс. 45 пакетов/мин
Размер пакета:
Ширина переда: 100–180 мм
Ширина бокового шва: 5–10 мм
Ширина бока: 60–100 мм
Длина: 100–350 мм

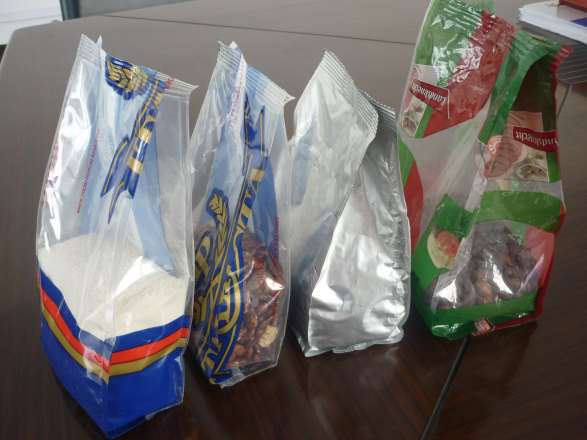

Тип пакета: С плоским дном (тип «блок»)
Расход воздуха 0,8 МПа, 0,8 м³/мин
Компрессор не включен в стоимость
Ширина пленки: Макс. 520 мм
Электропитание 4,5 кВт, 220 В, 50/60 Гц
Габаритные размеры: Д1600 × Ш1400 × В2000 мм
Вес станка 750 кг
Основные компоненты:
Сенсорный дисплей (Touch screen) WEINVIEW Тайвань
ПЛК (Программируемый логический контроллер) MITSUBISHI Япония
Сервомотор Delta Тайвань
Горизонтальный цилиндр (для поперечной запайки) SMC Япония
Вертикальный цилиндр (для продольной запайки) SMC Япония
Цилиндр режущего ножа SMC Япония
Твердотельное реле FOTEK
Промежуточное реле OMRON Япония
Фотоэлектрический датчик BAIDELI ТАЙВАНЬ
Бесконтактный выключатель FOTEK ТАЙВАНЬ
Расходные материалы для машины:
|
Наименование |
Количество |
|
Нагревательный элемент горизонтальной запайки |
4 шт. |
|
Нагревательный элемент вертикальной запайки |
4 шт. |
|
Протяжная лента |
2 шт. |
|
Обмоточная лента (прижимная) |
1 рулон |
|
Шрифт для датера |
1 коробка |
|
Нож для зигзагообразной (перфорированной) резки |
1 комплект |
Многоголовочный комбинированный весовой дозатор
Область применения (продукты): Картофельные слайсы и чипсы, салаты, изюм, овсяные хлопья, конфеты, арахис, ядра грецких орехов, ядра абрикосовых косточек, воздушная кукуруза (попкорн), сахар, желе, замороженные пельмени, фрикадельки, лекарственное сырьё, пищевые добавки (глутамат натрия), соль, сухие напитки и т. д.
Непищевая продукция: винты, гайки, игрушки.
Особенности и функции:
Возможность просмотра веса каждого ковша (дозатора) через сенсорный экран.
Возможность настройки поочерёдного открытия ковшей, что позволяет избежать одновременного высыпания крупных или хрупких продуктов, предотвращая забивание впускной трубы упаковочной машины и снижая процент повреждения продукции.
Возможность установки пароля оператора, чтобы пользователь не мог случайно изменить основные настройки; это упрощает управление оборудованием для персонала.
Поддержка до 12 языков интерфейса на выбор.
Фотоэлектрические датчики для контроля подачи продукта: если продукта в верхнем бункере недостаточно для следующей дозировки, система подаст сигнал упаковочной машине на остановку фасовки и одновременно отправит сигнал на конвейер для пополнения запаса продукта.
Технические параметры
Диапазон однократного взвешивания 20–3000 г
Максимальная масса взвешивания 3000 г
Диапазон точности взвешивания ± 0,5–3,0 г
Максимальная скорость взвешивания 60 пакетов/мин
Объем ковша (бункера) 2500 мл
Панель управления: 7-дюймовый сенсорный экран
Габаритные размеры корпуса (мм) 1100 (Д) × 1100 (Ш) × 1350 (В)

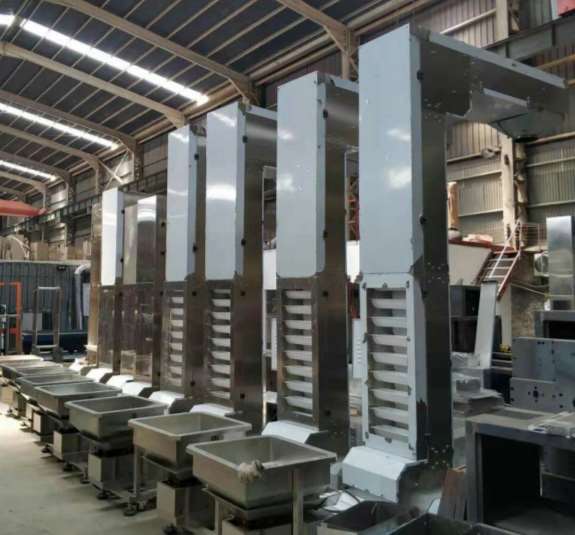

Z-образный ковшовый элеватор, включая вибрационный питатель
Подходит для транспортировки зерна, продуктов питания, пищевого сырья и т. д.
Конвейер отличается высокой производительностью (большой объем подачи), бережным обращением с материалом (без повреждения продукта), высокой высотой подъема и т. д.
Высота подъема: 3,3–10 м (в соответствии с требованиями заказчика).
Может быть изготовлен как из нержавеющей стали, так и с пластиковым окрашенным покрытием. Детали, контактирующие с продуктом, изготовлены из пищевого пластика.
Рабочая платформа (опорная конструкция)
В стоимость включены пуско-наладочные работы
