Линия упаковки различной продукции в Дой-пак (модель H25E)

Линия упаковки различной продукции в Дой-пак (модель H25E)

Комплектация:

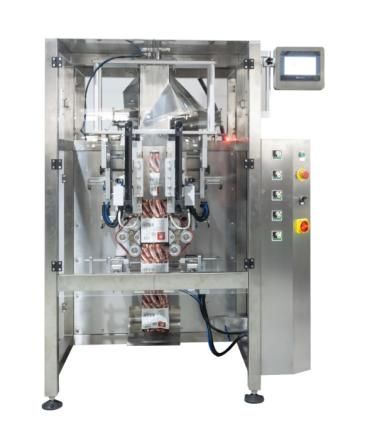

Четырехсторонняя упаковочная машина

ОСОБЕННОСТИ:

Конструкция компактная, прочная, простая в эксплуатации и удобная в обслуживании.

Управление осуществляется с помощью ПЛК (программируемого логического контроллера), используются импортные приводы, импортный сенсорный экран и человеко-машинный интерфейс (HMI). Оборудование отличается высокой степенью автоматизации, простотой рабочих процедур и высокой чувствительностью сенсорного экрана.

Автоматически выполняет все производственные процессы: подачу материала, дозирование, наполнение, изготовление пакета, печать даты и вывод готовой продукции.

Область применения: Подходит для упаковки различных мелких сыпучих продуктов, таких как: соль, сахар, пшено, рис, стиральный порошок и т. д.

Технические характеристики

Длина пакета 80–300 мм

Ширина пакета (передняя) 50–150 мм

Ширина пакета (боковая) 35–70 мм

Ширина запечатывания (шва) 5–10 мм

Ширина пленки 420 мм (макс.)

Скорость упаковки 15–50 пакетов/мин (скорость зависит от свойств продукта и веса дозировки)

Вес станка 480 кг

Расход сжатого воздуха 0,65 МПа

Компрессор не включен в стоимость

Упаковочная пленка: Композитная пленка (OPP/CPP/OPP/CE, PET/PE, Алюминиевая фольга/PE, PE)

Электропитание, общая мощность: 220 В перем. тока, 50 Гц, 1 фаза, 4,0 кВт

Габаритные размеры 1510 (Д) × 1330 (Ш) × 1700 (В) мм

Список комплектующих

ПЛК (Программируемый логический контроллер) Mitsubishi Япония

Сенсорный экран Weinview Тайвань

Сервомотор с приводом Inovance Китай

Роторно-пластинчатый вакуумный насос Orion Германия

Фотоэлектрический датчик цветной метки VORMOR Тайвань

Регулятор температуры (термоконтроллер) Shangnan Китай

Пневматические компоненты Airtac Тайвань

Твердотельные реле FOTEK Тайвань

Промежуточные реле Omron / Siemens Япония / Германия

Импульсный блок питания Delta Тайвань

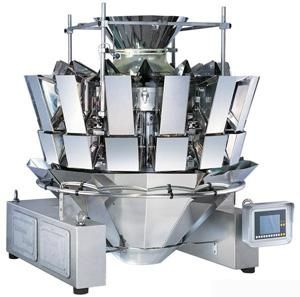

Многоголовочный весовой дозатор

Особенности машины:

Мгновенное достижение точного взвешивания благодаря высокоточному тензодатчику (весовому элементу).

Бесшумная работа, стабильное движение и долгий срок службы благодаря использованию шагового двигателя.

Скорость открытия и закрытия крышек бункеров (ковшей) может регулироваться в зависимости от особенностей измеряемого продукта для предотвращения разрушения и повреждения материала.

Чистота и гигиеничность благодаря использованию нержавеющей стали в качестве материала деталей.

Область применения: Подходит для упаковки гранулированных, батончикообразных и фигурных продуктов. Например: воздушная кукуруза (попкорн), конфеты, мелкое печенье, овощные чипсы, орехи, жареные продукты, картофельные чипсы, корм для домашних животных, мелкие изделия из твердых материалов и т. д.

Технические характеристики:

Модель: 10-головочная комбинированная шкала (дозатор)

Диапазон взвешивания (г) 10–1000 г (зависит от продукта)

Точность взвешивания ±0,5–5 г (зависит от продукта)

Максимальная скорость взвешивания 65 раз/мин (зависит от продукта)

Объем бункера (ковша) 1600 мл

Панель управления 7-дюймовый сенсорный экран

Тип привода: Шаговый двигатель

Требования к питанию: Однофазный переменный ток: 220 В / 110 В, 50/60 Гц

Вес 285 кг

Опорная платформа

Опорная платформа совместима с комбинированной весовой упаковочной машиной и служит опорой для многоголовочных весов.

Ковшовый цепной элеватор типа Z

Область применения: Подходит для подъема (транспортировки) как хрупких, так и нехрупких материалов, таких как картофельные чипсы, сухари, крекеры, металлические изделия, а также лекарственные препараты и т. д.

Особенности:

Элеватор (подъемник) должен использоваться совместно с электронным дозирующим устройством; схема управления используется для контроля положения материала, обеспечивая функции автоматической подачи и остановки.

Технические характеристики:

Мощность 3 фазы, 220 В, 50/60 Гц, 0,75 кВт

Скорость конвейера (производительность) 3–6 м³/ч

Вес 500 кг

В стоимость включены пуско-наладочные работы
