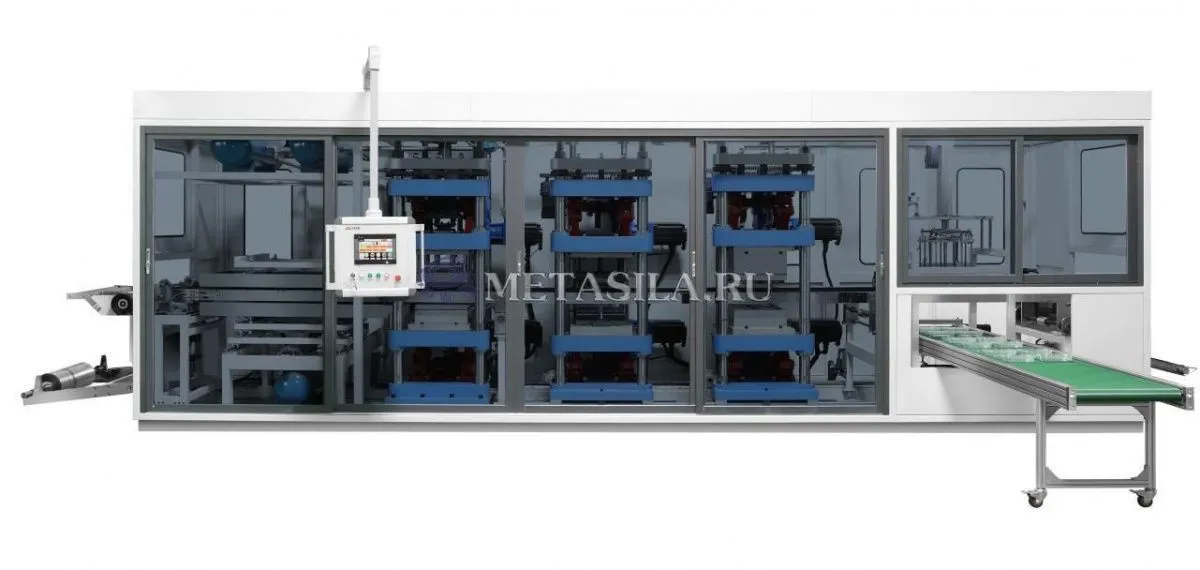

Станок по производству пластиковых крышек WR-85

Машина сочетает в себе формование, штамповку, резку и укладку в один процесс. широко используемый и подходящий для большинства запросов клиентов, он может производить пластиковые лотки, контейнеры, коробки, крышки и т.д.

Машина полностью приводится в действие серводвигателем. стабильная работа, низкий уровень шума, высокая эффективность, высокая качество.

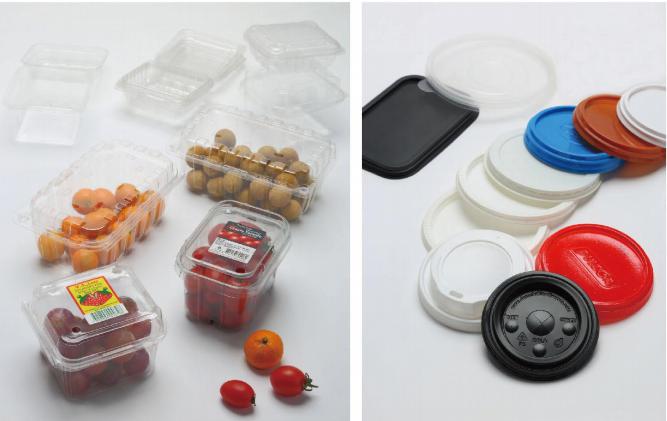

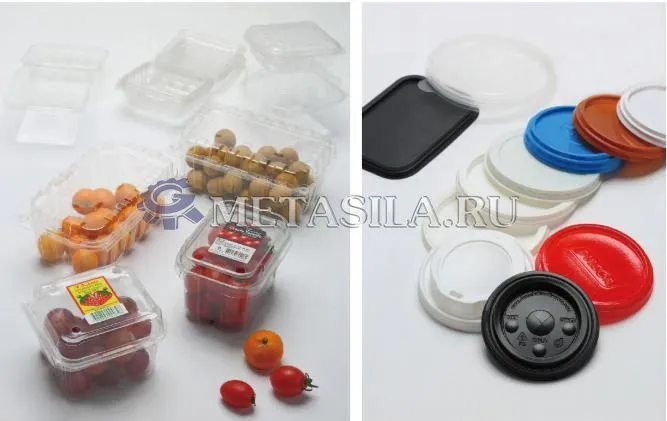

Образец:

Технические характеристики:

Площадь формования 520 мм x 400 мм

Глубина формования (Макс.) 100 мм

Толщина листа 0,2-2,0 мм

Скорость формования (макс.) 30 раз/мин

Давление воздуха 0,6-0,8МПа

Расход воздуха 3,0 м3/мин

Расход воды 0,7 м3/ч

Ширина листа (макс.) 550 мм

Подходящий лист PP, PS, HIPS, PET, ПВХ, PLA и т.д.

Источник питания переменного тока 380 В, 50 Гц, трехфазный, четырехпроводной

Используемая мощность 55 кВт

Номинальная мощность 110 кВт

Мощность нагрева 75 кВт

Процедура формования-штамповки-резки-укладки

Размер L 11000* W 4600*H 2700 мм

Вес:11,0 Т

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Фильтр CKD (Япония)

Формовочный клапан MAC (США)

Модуль контроля температуры WEST (Великобритания)

Бесконтактный переключатель ROCKWELL (США)

Контактор переменного тока\Автоматический выключатель\Кнопка SCHNEIDER (Франция)

Промежуточное реле IDEC (Япония)

Промежуточная релейная база OMRON (Япония)

программируемый логический контроллер\Сенсорный экран\Серводвигатель Дельта (Тайвань)

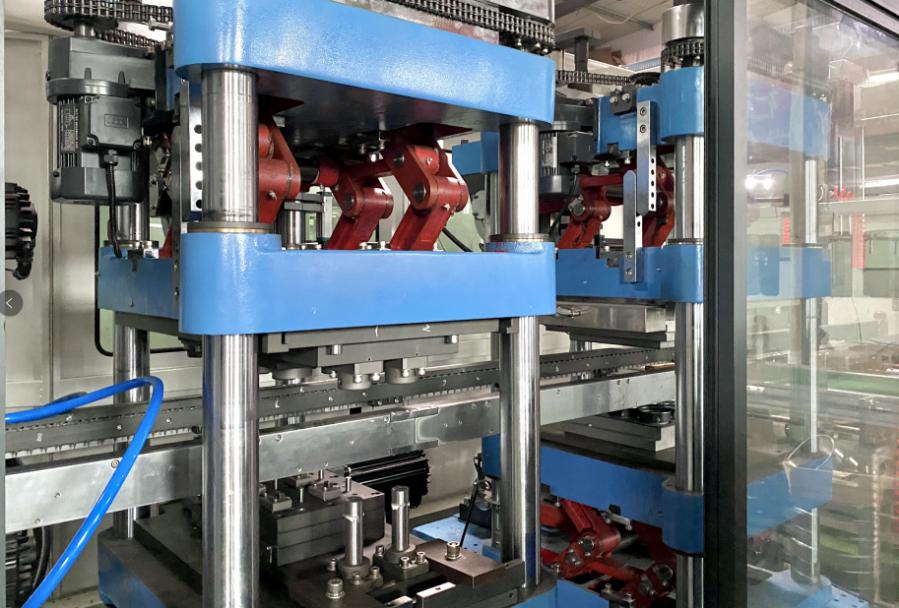

Рабочие станции приводятся в движение устойчивыми четырьмя направляющими стойками (сталь GCr15, снаружи покрыта твердым хромом). Износостойкий и продлевающий срок службы оборудования.

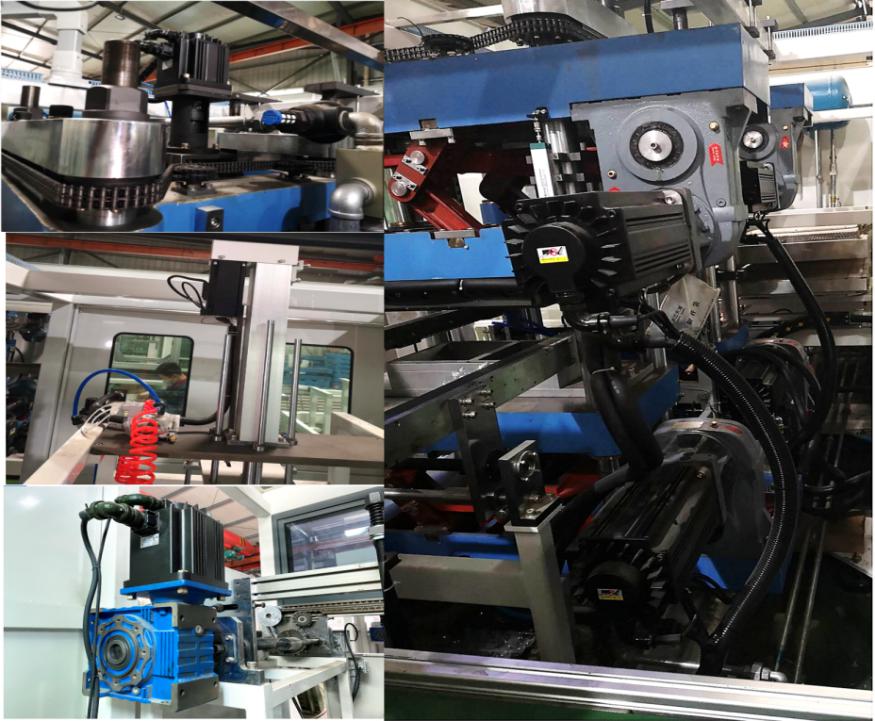

Рабочая станция, часть подачи листа и прокатки полностью управляются системой серводвигателей, что делает их более точными и эффективными.

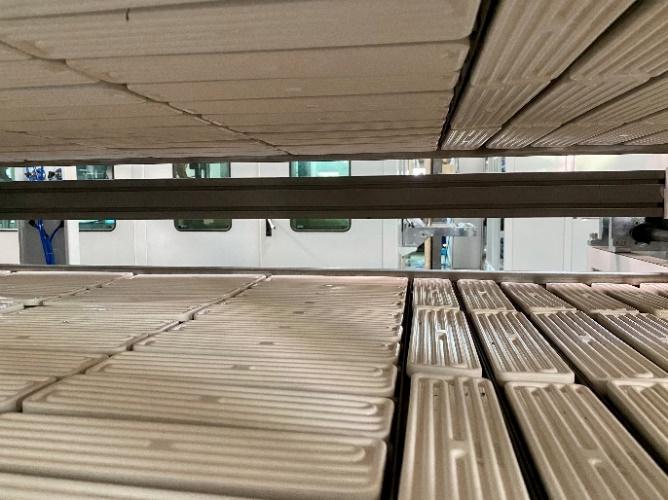

В керамический нагреватель (Германия · ELSTEIN) добавлен вакуумный изоляционный хлопок, он обеспечивает быструю реакцию, короткое время обработки и экономию энергии.

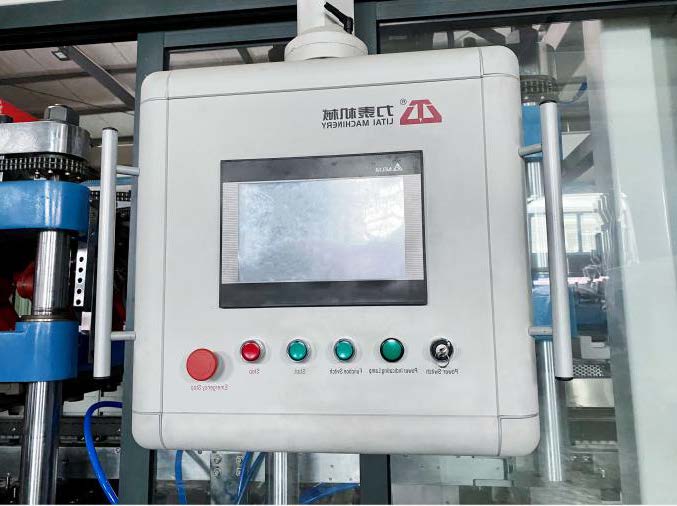

Промышленный ручной интерфейс (Delta) имеет функцию хранения. Все параметры могут быть сохранены в рецептах, это удобно для следующей операции.

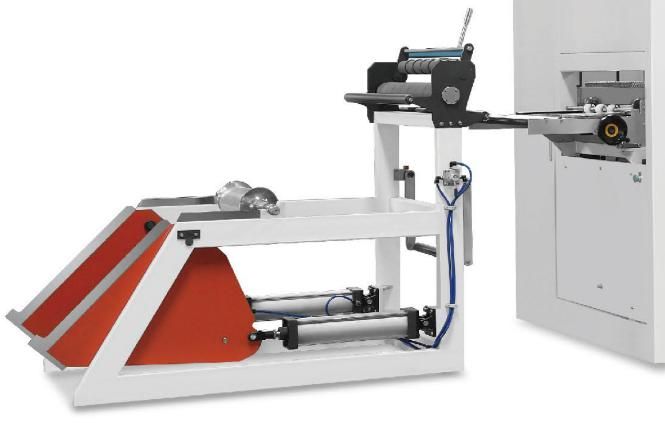

Держатель материала комбинируется с машиной для экономии места в мастерской, и им легко управлять.

Описание:

1. Каждая станция приводится в движение эксцентриковой кривошипно-рычажной конструкцией.

2. Часть подачи и нагрева оснащена оптоэлектронным переключателем для предотвращения ошибок при работе в производственном процессе.

3. Зубчатая цепь, изготовленная из 65 # Mn, помогает транспортировать лист. Алюминиевые направляющие с водяным охлаждением, экономят воду.

4. Машина использует систему контроля температуры PID, она показывает высокую точность и допуск контроля температуры ＜ 1 ℃.

5. Каждый серводвигатель имеет защиту от перегрузки при перегрузке машины.

6. Низкий барицентр и высота готовых изделий, а также устойчивый ход обеспечивают простоту эксплуатации и дружественный просмотр.

7. У раздвижных дверей есть функция сигнализации.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

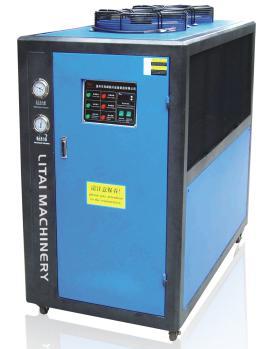

Охладитель

Охлаждение пресс- форм, гусениц и гидравлической системы во время работы машины.

Хладагент R22

Охлаждающий Вентилятор0,55кВт*2

Объем резервуара для воды150Л

Номинальная мощность13,6 кВт

Источник питания 3PH-380V/50Hz

Измерение L1500xW850xH1450mm

Вес750 кг

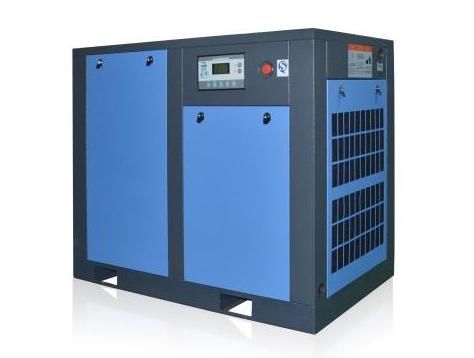

Воздушный компрессор

Получение достаточного количества воздуха во время формования.

Рабочее давление0,8мпа

Вытеснение воздуха3,6 м3/мин

Мощность двигателя22 кВт

Источник питания3PH-380V/50Hz

Измерение L1150xW900xH1350mm

Воздушный резервуар

Вспомогательная часть системы сжатия воздуха, поддерживающая стабильность давления воздуха.

Объем1.0м3

Давление0,8Мпа

Расчетная температура150℃

Общая высота2400 мм

Внутренний диаметр800 мм

Интерфейс предохранительного клапана Rp11/2

Интерфейс сливного клапана R ½
