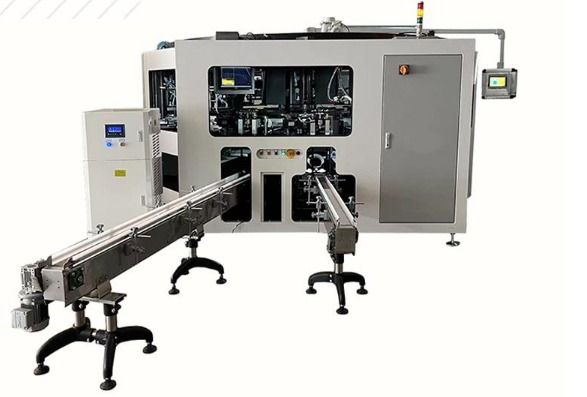

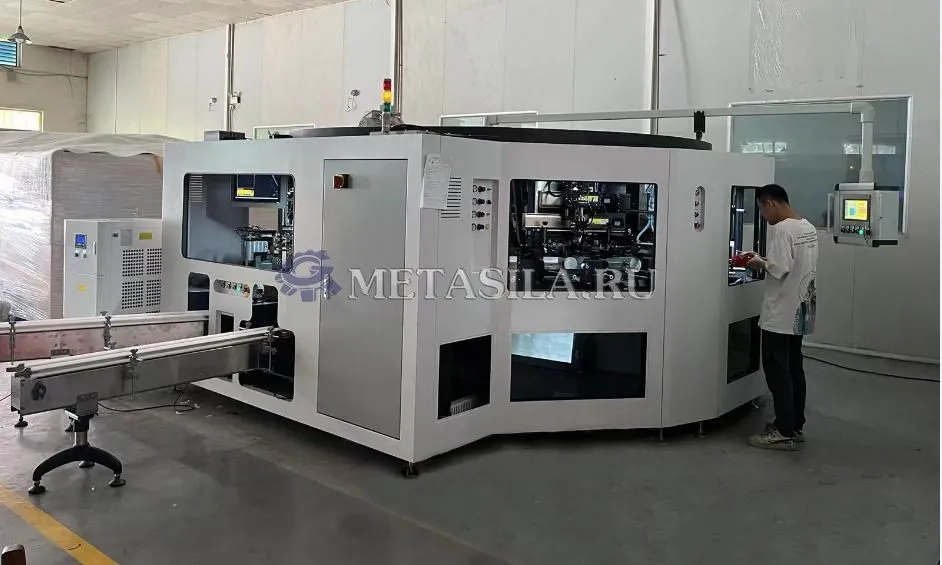

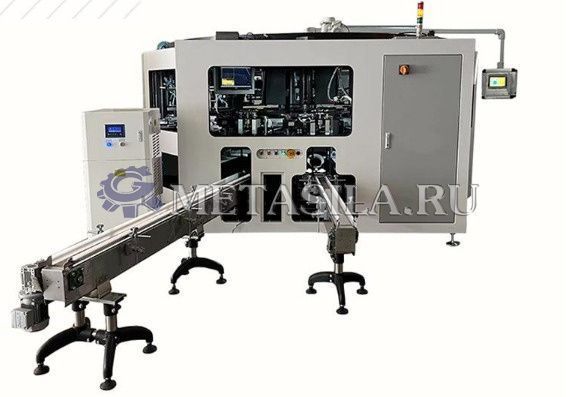

Линия по печати на стеклянной таре (3 цветная трафаретная печать + 1 горячее тиснение фольгой)

Цвет печати: трафаретная печать 3 цвета + 1 станция горячего тиснения фольгой

Скорость печати: 3300 шт / час

Максимальный размер продукта: круглый диаметр 100 мм, длина 310 мм

Левый и правый ход скребка: 355 мм

Применимые продукты: Круглые, квадратные, овальные стеклянные пластиковые бутылки, банки, чашки, консервные банки, контейнеры

Привод главного двигателя: серводвигатель

Система управления: Omron PLC

Сжатый воздух: 5-6БАР

Источник питания: 380 В / 50 Гц

Общая мощность: 35 кВт

Преимущества:

 1. Автоматическая загрузка и разгрузка с помощью многоосевого сервомотора-робота. 2.Автоматическая обработка пламенем перед печатью и отверждение УФ-светодиодом после печати. УФ-светодиодные лампы и высокоэффективные двигатели обеспечивают снижение энергопотребления, нулевое выделение озона и сокращение производства CO2.

3. Автоматическая система печати со всем сервоприводом: нагрев печати, сетчатая рамка экрана, вращение и т.д. Все приспособления установлены с серводвигателями для вращения (нет необходимости в передачах, простая и быстрая смена продуктов)

4. Быстрая и непринужденная смена с одного продукта на другой. Автоматическая настройка всех параметров просто на сенсорном экране. отладка каждого цвета занимает всего 20 минут.

5. Все серводвигатели с промышленным управлением ПЛК и системой управления с сенсорным экраном, доступно подключение к интернет-кабелю, легко для технического обслуживания и снятия классификации.

6.Примите линейное высокоскоростное прецизионное сканирование CCD: для цилиндрических изделий без точки регистрации повторите печать, чтобы получить двойные цвета. Точность печати может достигать 0,1 мм.

7. Хорошо построенный машинный корпус со стандартной конструкцией безопасности CE.

8.Можно использовать УФ-чернила, УФ-светодиодные чернила или термопластичные чернила.

9. Шариковый винт и направляющая этой машины изготовлены из японской марки THK, которая обладает более высокой точностью и более длительным сроком службы.

10. Механизм загрузки и выгрузки продукта приводится в действие немецким сервоприводом Beckhoff + Huichuan для более плавной и точной работы

11. Привод поворотного стола в основном использует высокоточный серво-поворотный стол испанской GOIZPER. В то же время при точном индексировании последовательность перемещения каждого механизма выделено для того, чтобы машина работала более эффективно и безопасно.

12. В процессе трафаретной печати боковая скорость трафаретной печати соответствует скорости кругового движения бутылки, чтобы гарантировать, что рисунок трафаретной печати не растягивается и не сжимается.

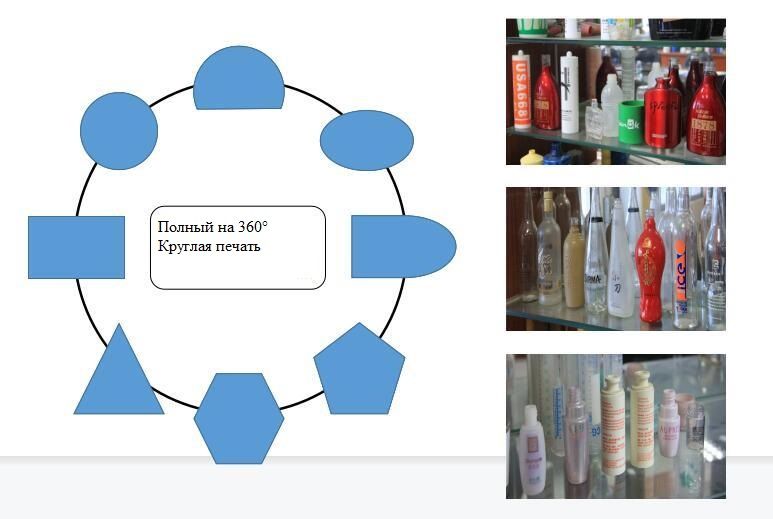

Широкий спектр применения: Подходит для точной печати изделий круглой / квадратной / овальной формы, таких как флаконы духов, банки, стеклянные винные бутылки, пластиковые бутылки, консервные банки, баночки, чашки и т.д.

Марка основной части машины:

1. Германия Бекхофф + Япония Inovance серводвигатель

2. Высокоточный сервопривод поворотного стола (Испания GOIZPER)

3. ПЛК: Omron (Япония)

4. ДАТЧИК: Optex (Япония)

5. СЕНСОРНЫЙ ЭКРАН: Proface (Япония)

6. Переключатель: Schneider (Франция)

7. КОНТАКТОР: (Schneider) (Франция)

8. РЕЛЕ: (Idec) (Япония)

9. ИНВЕРТОР: Omron (Япония)

10. Цилиндр: Festo (Германия)

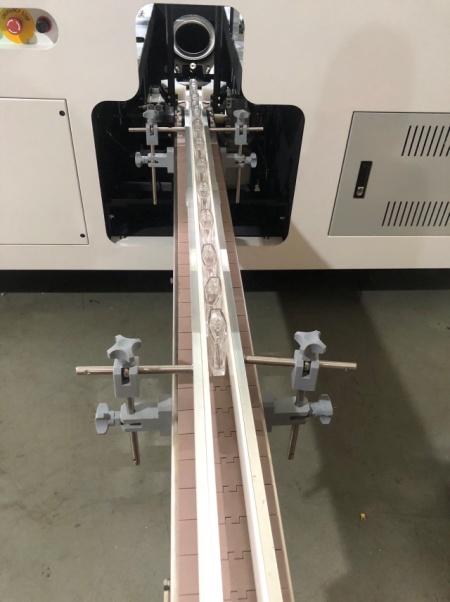

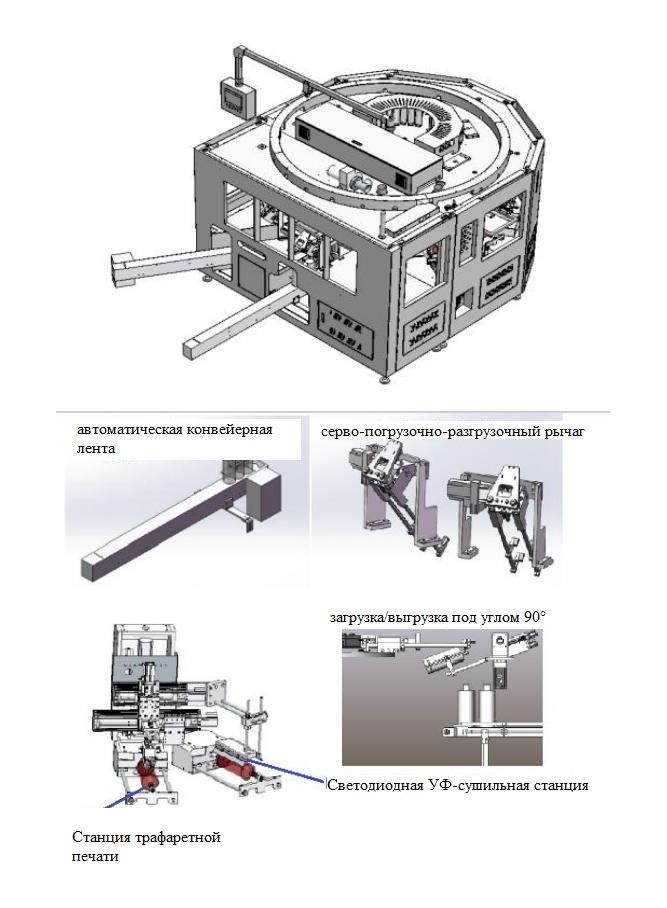

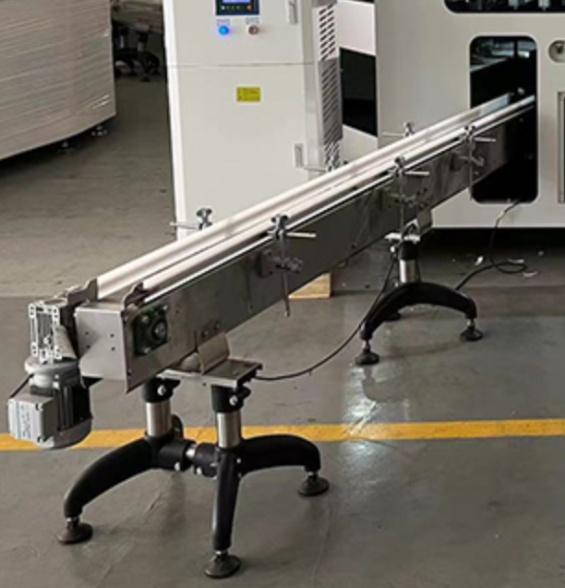

Загрузочный конвейер

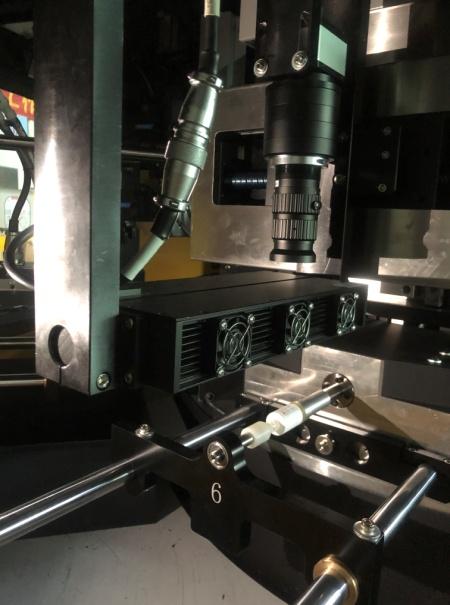

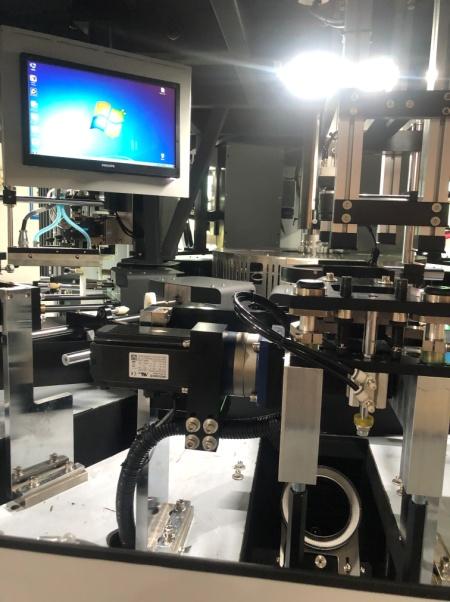

Линейная ПЗС-система

ПЗС-матрица для регистрации тела

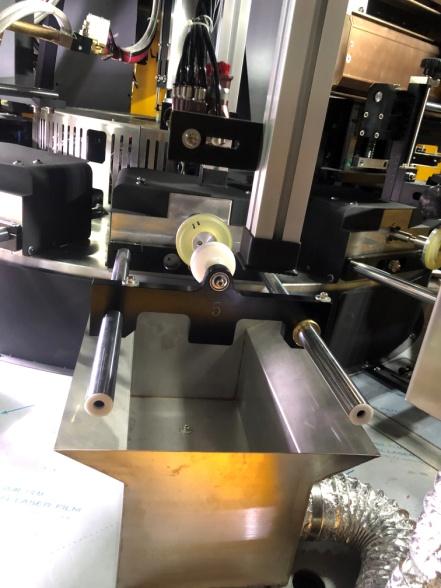

Система пылеудаления и огневой обработки

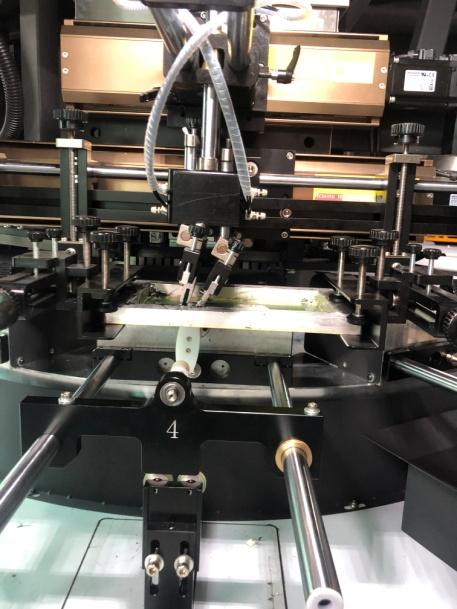

Положение трафаретной печати

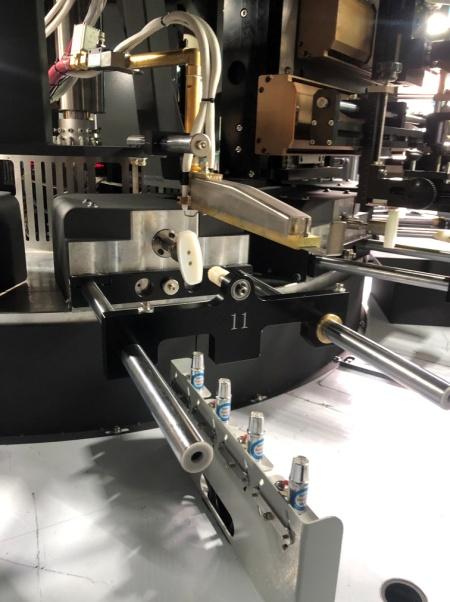

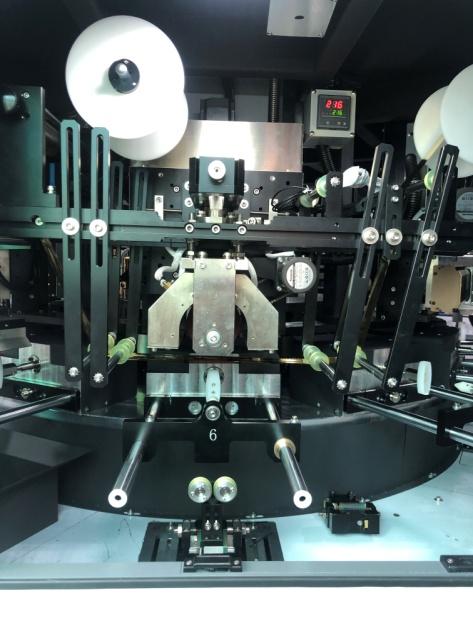

Положение для горячего тиснения фольгой

Светодиодная УФ- /УФ-сушка

Разгрузочный конвейер
