Линия по производству двуслойного картона HG-54

- Валковая клеть электрического бесшахтного стана

-Машина для односторонней облицовки

-Станок для резки с ЧПУ (тяжелый компьютеризированный тип)

1 вариант Укладчик 1 – 10500 USD с НДС

2 Вариант Полуавтоматический ламинатор (тип серводвигателя) - 30998 USD с НДС

-максимальный размер наклеивания: 1600 x 1250 мм

Изделие 2 (опция) представляет собой полуавтоматический ламинатор, используется для ручного ламинирования лицевой бумаги на 2-слойный гофрированный картон, который превратится в 3-слойный гофрированный картон.

Электрическая мощность 380 В / 50 Гц 3 фазы

Техническая спецификация

1. Линия по производству 2-слойного гофрокартона (ширина 1600 мм)

 С облицовочными плитами и укладчиком

Расчетная скорость: 80 м/мин.,

фактическая скорость производства с паровым нагревом: 40 6 0 м/мин.

1.Ролик 280, материал легированная сталь 52CrMo, цепной привод

2.Электрическая регулировка ширины клея

3.Ручная регулировка зазора клея

4.Пневматический для подачи клея, автоматическая переработка;

5.Тип канавки: Канавка F

6.Электрика: бренды Sheneider и Delix,

Приводной двигатель: TECO motor из Тайваня.

2. Роликовая стойка электрической бесшахтной мельницы

1.Примите верхнюю часть в стиле выпуклости

2.Управление натяжением катушки с помощью ручных тормозов, привод механизма вверх и вниз

3.Зажим, ослабление, перемещение, центрирование;

4. Включая тележку для подачи бумаги, сварную стальную панель 10 #.

Станок для резки бумаги со штабелирующим устройством компьютеризированного типа (штабелер в качестве опции)

1. Максимальный диапазон резки бумаги- 1600 мм,

2. Длина режущей бумаги - 300-9900 мм,

3. Мощность двигателя-6,5 кВт, скорость: 80 м / мин,

4. Сенсорный экран ПЛК, возможность сохранения нескольких заказов;

5. Более быстрое и высокопроизводительное завершение смены заказа,

6. Автоматический счетчик, автоматический сбор, автоматический вывод.

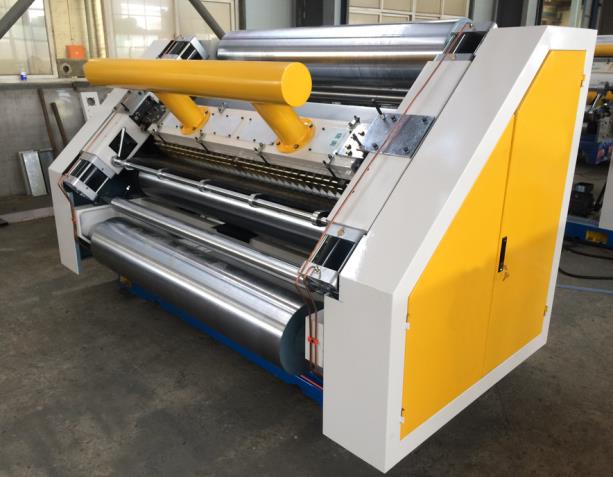

1.1 Облицовочная машина

Технические параметры

1 Рабочая скорость 1600 мм

2 Расчетная скорость 100 м/мин

3 Тип канавки Электронная

4 Стеновая доска

Отливки HT200/ тонкость130 мм

5 Диаметр верхнего и нижнего роликов

ролик из легированной стали φ280mm/52CrMo

6 Прижимной ролик

диаметром φ280 мм/48 сталь

7 Верхний и нижний диаметр предварительного нагрева φ320 мм/4 8 сталь

8 Основной двигатель преобразования частоты 11 кВт

9 Воздуходувный вентилятор 11 кВт

10 Пневматическая мощность 0.4- 0,9Мпа.

13 Контроль ширины клея

Электрическая регулировка, простое управление

1.      Вакуумная адсорбция с помощью воздуходувки высокого давления. С глушителем для защиты от ветра; блок электрического управления для фокусировки на том же узле, на расстоянии не менее 1,5 м, рабочая сторона закрытой стороны капота.

2.Цепной привод, простой в управлении.

3.Диаметр ролика C orrugat ed Ø280mm, изготовлен из высококачественной легированной стали 52CrMo, после закалки g и отпуска, закалки, полированной поверхности с хромированным покрытием твердостью HRC60 градусов, управление цилиндром вверх и вниз.

5.Диаметр прижимного ролика Ø280 мм, процедура модуляции. изготовлен из углеродистой стали 45#, подвергает механической обработке и шлифует поверхность, покрытую хромом, с регулировкой вверх и вниз.

6. Диаметр верхнего и нижнего роликов предварительного нагрева Ø320 мм, обработка и шлифовка поверхности с твердым хромированным покрытием, Цельнометаллическое шланговое соединение.

7. Пневматический контрольный клей, диаметр клеевого валика Ø215 мм, с гравировкой в стиле pit, поверхность redback отполирована, покрыта твердым хромом, обработка поверхности передаточного валика и шлифовка твердого хромированного покрытия

8.Гофрированные роликовые подшипники. подшипники, смазанные высокотемпературной смазкой и консистентной смазкой под давлением

9.Электрическая регулировка количества клея, простота управления и эксплуатации всей машины.

10. Односторонний гофрированный ролик высотой 0,10 мм, односторонний прижимной ролик высотой 0,075 мм.

12.Электронный компонент комплектующие: Бренд Schneider, мотор TECO из Тайваня.

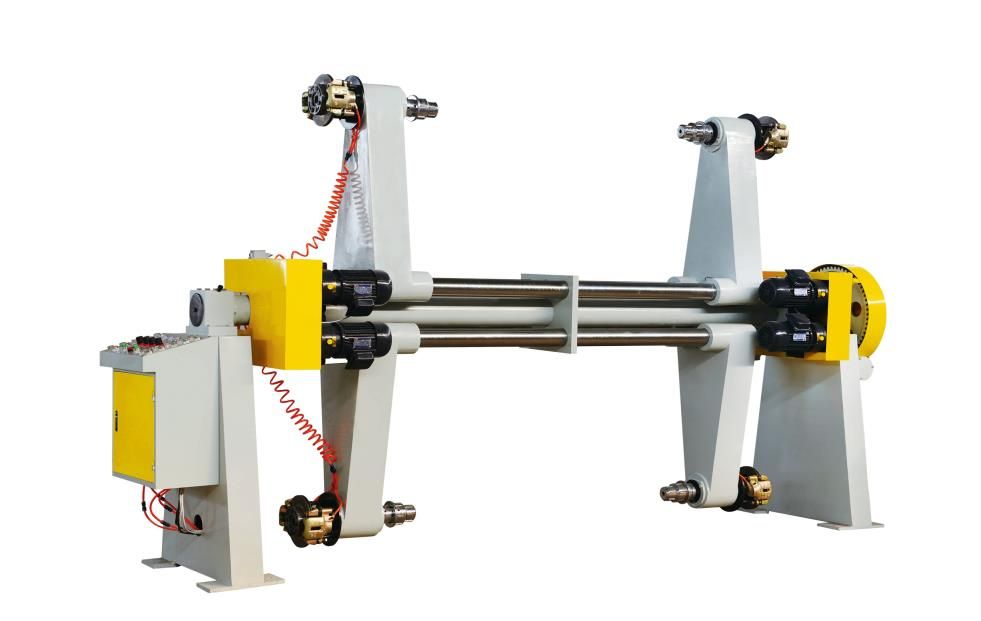

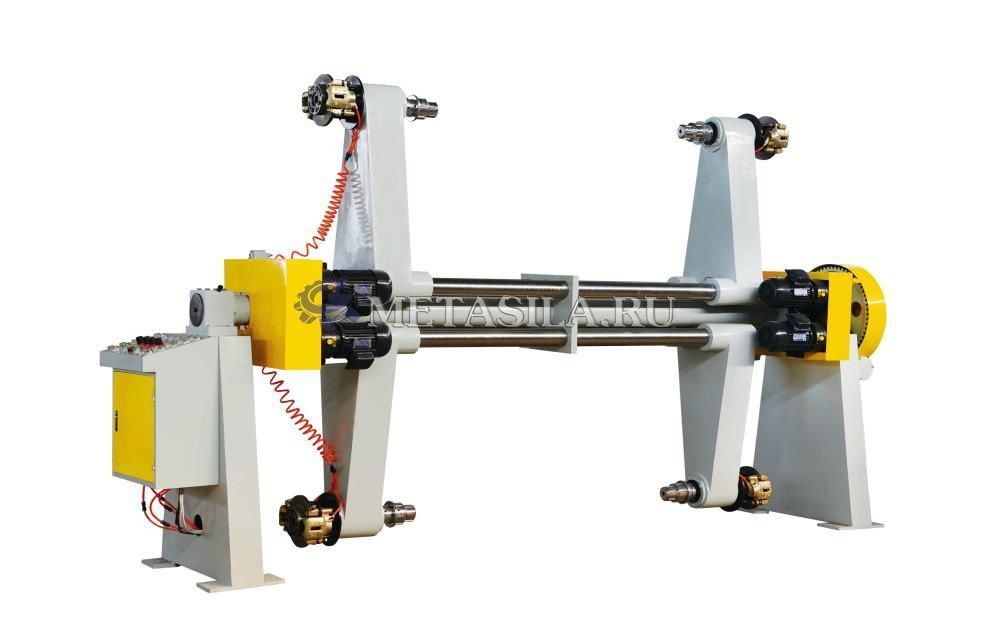

1.2 Валковая клеть электрического бесшахтного стана

Технические параметры:

1 Ширина  1600 мм

2 Режим действия Электрическое воздействие  вверх и вниз

3 Ассортимент зажимной бумаги

Макс: 1600 мм Мин 900 мм

4 Зажимной бумажный ромб

Макс: 1400 мм, Мин 400 мм

5 Максимальная нагрузка на один рычаг

Максимальный вес: 1500 кг

6 Зажимной двигатель

Рабочая мощность 0,75 кВт 4шт

7 Подъемный двигатель

Рабочая мощность 2,2 кВт 1 шт.

Симметричная конструкция также позволяет установить две оригинальные бумаги и завершить переворачивание на 360 градусов, пучок трубок сохраняется для распределения бумаги. Поднимите, зажмите, ослабьте и переместите необработанную бумагу, используя электрическое управление переключением.

2. Каждый двигатель оснащен фрикционной муфтой, так что в случае перегрузки на холостом ходу звездочки соскальзывают, эффективно защищая машину и двигатель.

3. Натяжение бумаги регулируется пневматическим тормозом или ручным тормозом, верхом с коническим наконечником или расширяющимся верхом. Дисковый тормоз и автоматически выдвигающийся патрон.

4. Каждый бесшахтный направляющий кронштейн подачи поставляется в комплекте с двумя комплектами, оба на тележке для бумаги; тележка оснащена направляющими колесами для бумаги, благодаря чему вы можете надежно закреплять бумагу на месте.

5. Подшипник  Harbin Bearing

6. Пневматические компоненты используются на заводе Tiao'ao, тормоз с гигантским гидравлическим клапаном, выбранным из Шанхайской фабрики.

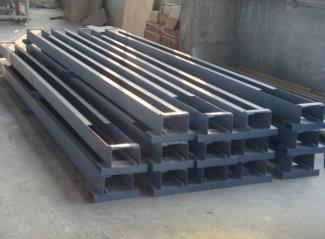

Наземный рельс и тележки для рулонов бумаги

Технические параметры

1 Применяется к ширине линии плитки: 1600 мм

2 Размеры: 6000 мм × 550 мм × 400 мм (Д × Ш × В)

3 Источник питания: Напряжение 380 В, частота 50 Гц

1. Подача бумаги в рулоне на место осуществляется вручную, легко и гибко.

2.Гусеница в целом заглублена, основная рама из 10-канальной сварной стали, прочная и долговечная.

3.Установка защитной пластины после сварки.

С двухступенчатой машиной с двух сторон на бумажной бумаге.

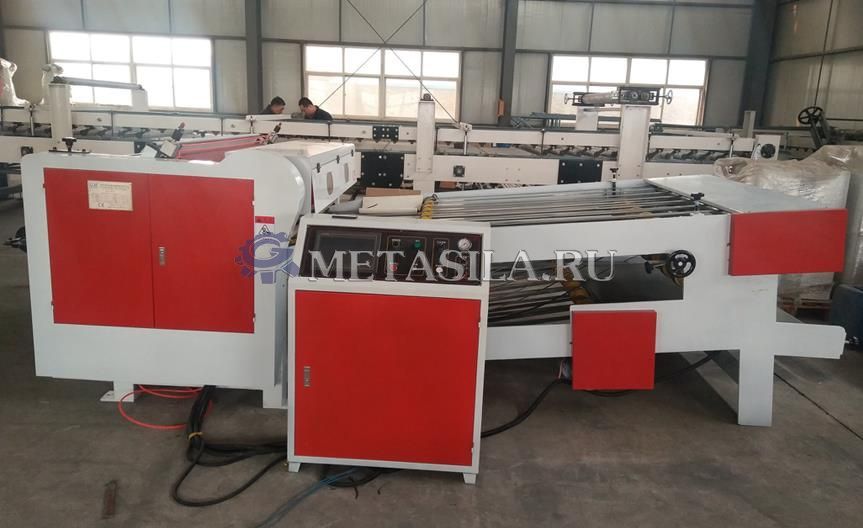

Компьютеризированный тип автомата для резки

Эта машина использует сенсорный экран ПЛК для определения длины заказа и отображения состояния машины

Примите мотор переменной частоты для того, чтобы отрегулировать скорость Сервоуправление делает длину резки более точной, функцию машины более точной.

Максимальная ширина резки , мм 1600

диапазон бумаги (длина) мм 300- 9999

Толщина резки мм 12

Мощность квт 6.5

Управляющее напряжение 220

Динамическое напряжение 380

Точность резки бумаги мм ± 1

Рабочая скорость , м/мин 60

Размер станка мм 2100x1350x1400

Размер наклейки мм 2100x2200x1400

Общий вес , тонн 2,0

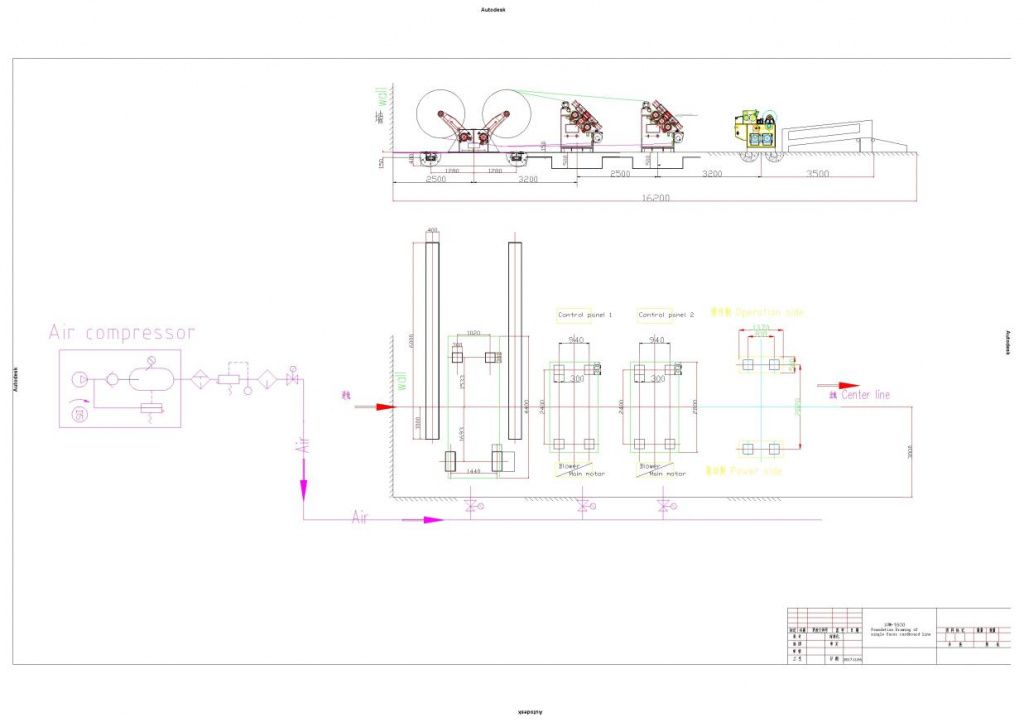

Макет для ширины бумаги 1600 мм с 2 одиночными гранями (для справки)

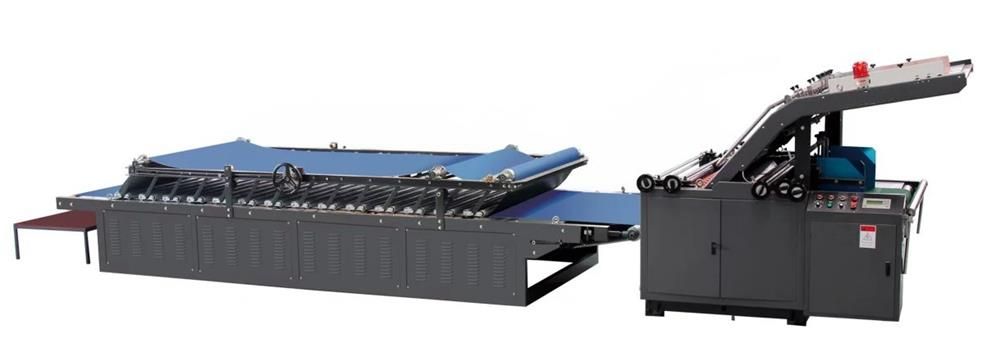

2. Полуавтоматический ламинатор

Высокоскоростной, высокоточный ламинатор с канавками является самым передовым.

Работа этой машины стабильна, соединение точное, простота в эксплуатации, не нужны квалифицированные рабочие.

Эта машина используется для многих целей, при которых бумага для печати и нижняя бумага (картонная бумага, гофрированная бумага) точно сочетаются друг с другом, затем бумага выравнивается с высокой точностью.

1.Подача верхнего листа, автоматическая подача нижнего листа, эластичный передний регистр, простое управление.

2.Для подачи бумаги нужен всего один человек. Он имеет низкие требования к бумаге, подходит для ламинирования картона на нижний картон, гофрированный картон с канавками A, B.C.D.E. Электронная бумага с пленкой может быть ламинирована.

3.Верхний лист укладывается вручную на высокий стол, и лист можно сложить стопкой до 1,8 м.

4. Нижний лист подается автоматически; два листа укладываются свободно; Высокая эффективность.

5.Расширенный эластичный передний регистр используется для определения местоположения, высокого разрешения регистра. При ламинировании очень легко выровнять верхнюю и нижнюю бумагу или перекрыть верхний лист.

6. Полностью автоматическая система подачи клея: клей будет автоматически подаваться во время ламинирования и извлекаться, избегая потери клея впустую.

7. Вся машина использует систему управления PLC.

8.Плавающая подвижная секция прессования используется для придания ламинированному картону гладкости.

Этот раздел можно перемещать вперед и назад, чтобы удобно доставать бумагу.

11. Зубчатая рейка используется для управления подъемом поддона для воды, который легко вынимается для очистки

Максимальный размер вставки 1300×1250 мм

размер вставки 360×360мм

Экономическая скорость100 штук /мин

Точность изготовления пластин ±1

Сила 6.0к Вт

Измерение 8.8×1.95×1.7м

Вес около 3 тонн
