Линия по переработке шин

Этот проект используется для утилизации отработанных шин. К типам шин относятся шины для легковых автомобилей и грузовиков. Через всю шину до резки, дробления и просеивания производят резиновые блоки толщиной 10-30 мм.

Через всю шину до резки, дробления и просеивания производят резиновые блоки толщиной 10-30 мм.

ТРЕБОВАНИЯ

Название материала: Отработанная шина

Технические характеристики материала Наружный диаметр шины ≤ Φ1200 мм

Технические характеристики готового изделия менее 5 мм

Производительность по обработке около 800 Кг/час

Способ управления производственной линией Автоматический тип

Производственный цикл 17-20 дней

Размеры (м) 10000 мм 1500 мм 2200 мм

Примечание: Установочный размер оборудования рассчитан на установку оборудования по прямой линии, или же оно может быть спроектировано и установлено в соответствии с заводскими условиями.

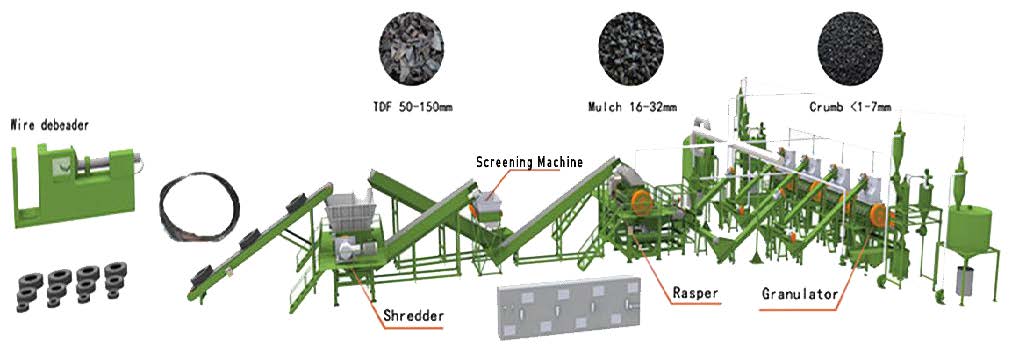

ОСНОВНОЕ ОБОРУДОВАНИЕ

1 Ленточный конвейер для транспортировки материалов, соединяющий основную производственную машину с 4 комплектами.

2 Автоматический режущий станок

Разрежьте шину на полоски

3 Сепаратор стальной проволоки.

 Измельчите Блок Шин, чтобы отделить проволоку и волокно

4 Резиновый гранулятор.

Измельчают в Резиновые гранулы, Затем Дополнительно отделяют Тонкую стальную проволоку И Волокно

5 Магнитный сепаратор

Извлеките Стальную проволоку, Которая отделилась В процессе Производства

6 Волокноотделитель

Удалите Волокна, Которые отделились В процессе Производства

7 Просеивающая машина

Конечные Частицы Резины, Полученные Путем Просеивания, Делятся на 0-1 Мм, 1-3 Мм И 3-5 Мм в 1 наборе

8 Электрический шкаф управления

Управляет автоматической работой всей производственной линии 1 комплект

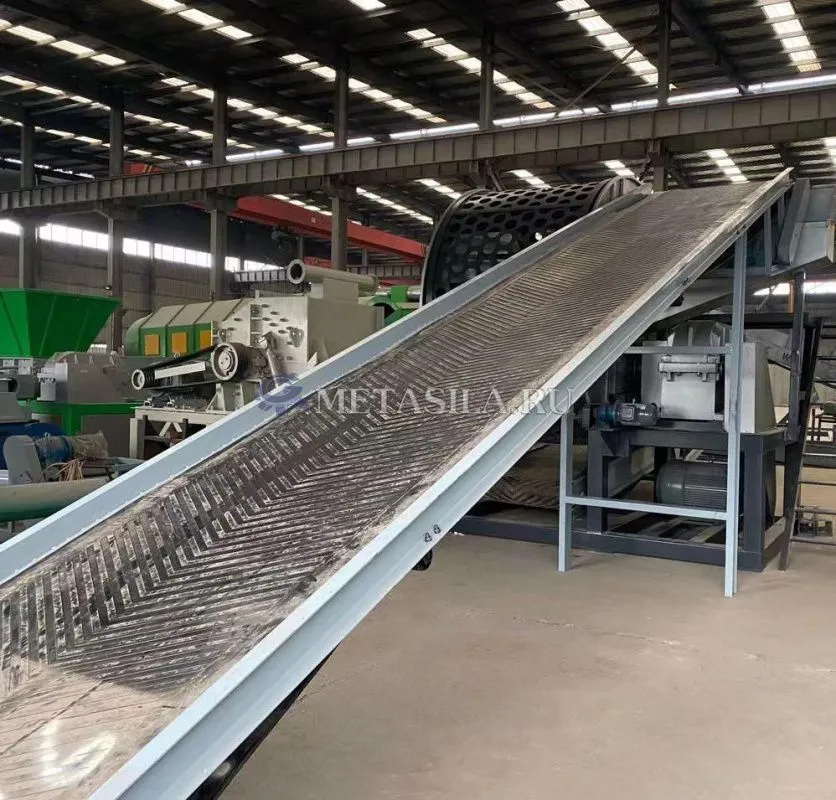

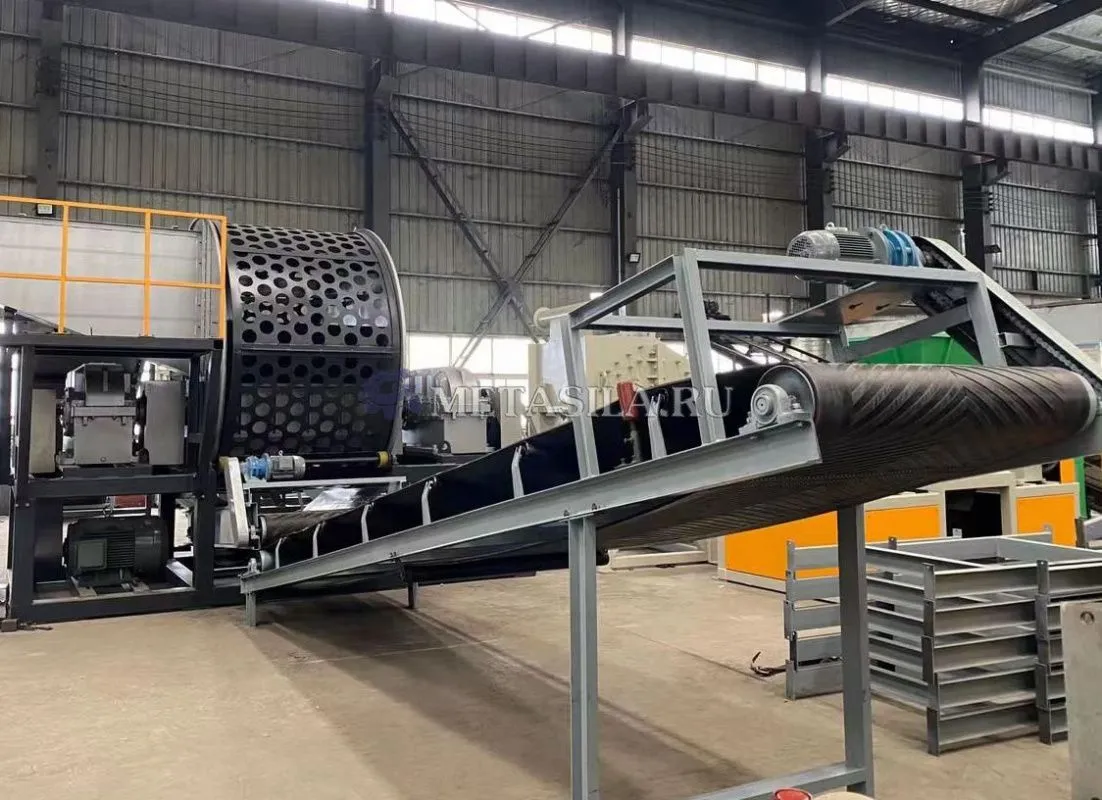

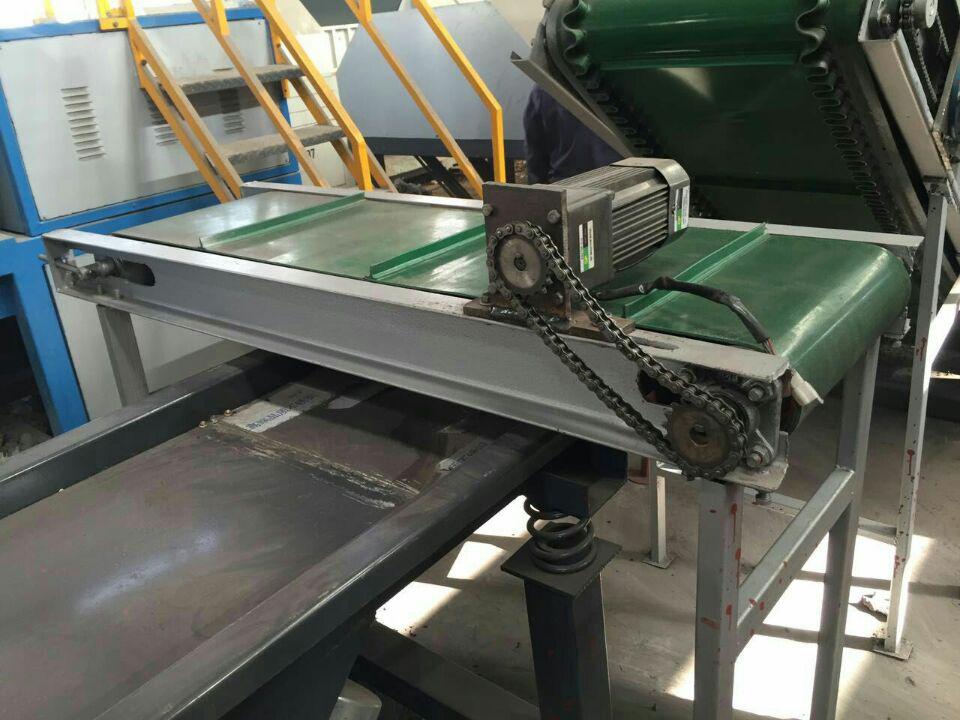

Ленточный конвейер

Вес 850 Кг

Размеры 6000 × 800 × 500 мм

Описание: Передайте материалы в Сепаратор и разгрузка

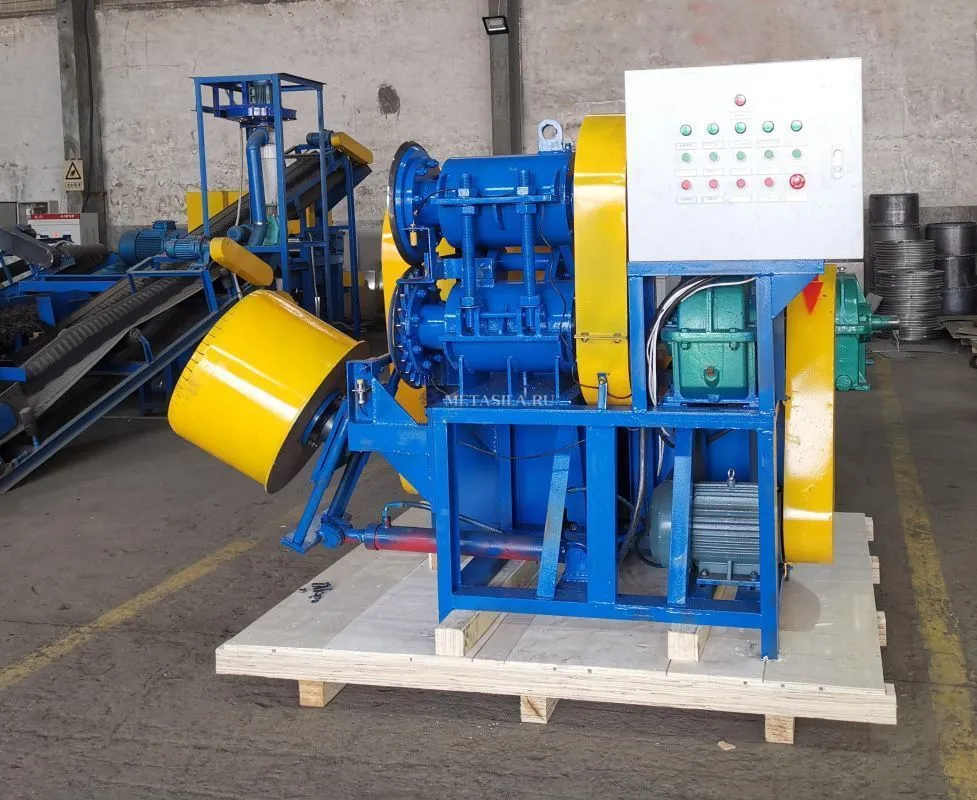

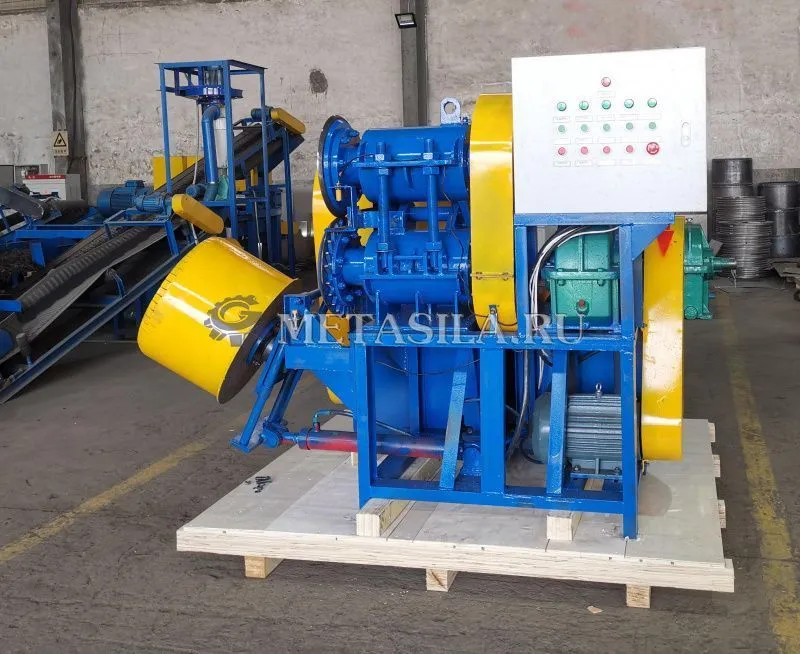

Автоматический интегрированный станок для резки цельных шин

Мощность 7,5 кВт+30 кВт+3 кВт

Размер разряда 30-70мм

Размер подачи ≦ Диаметр 1200 мм

Вес 2700 Кг

Размеры 2100x1800x1600 мм

Описание: Нарежьте всю шину полосками, затем брусочками

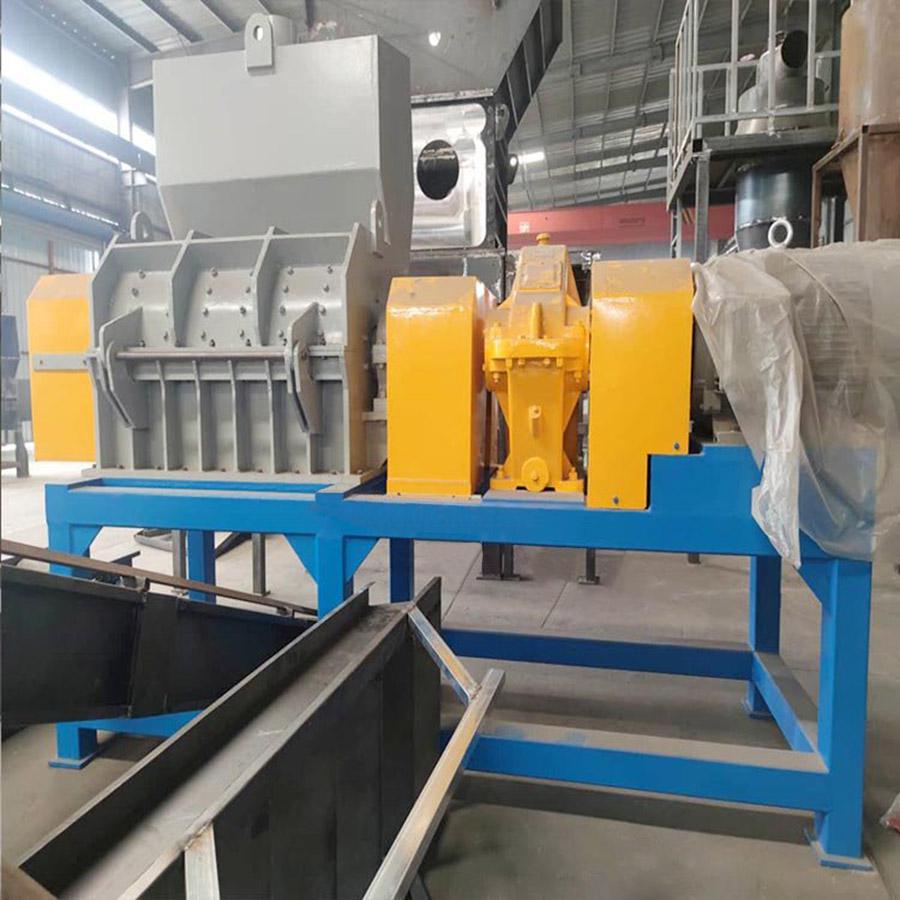

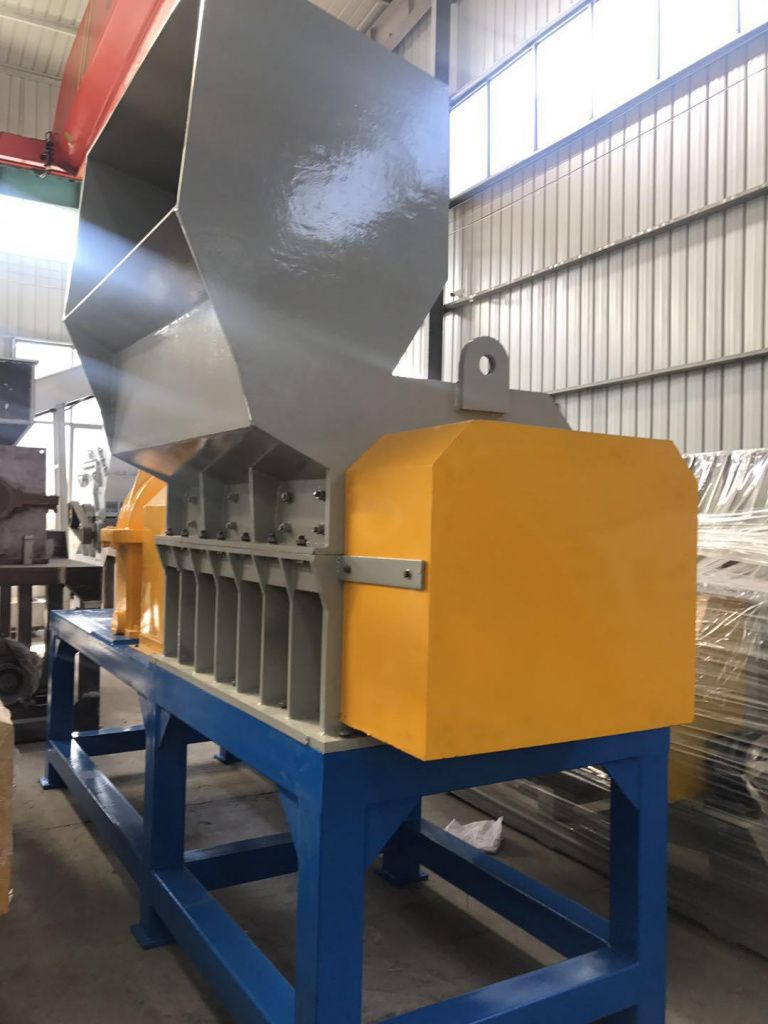

Сепаратор стальной проволоки

Мощность 55 кВт

Размер сетки по запросу

Размер загрузочного отверстия 800 x 350 мм

Вес 1850 Кг

Размеры 1600×1200×1500 мм

Описание: Измельчите резиновый блок в частицы размером 15 мм отделяют проволоку от резины

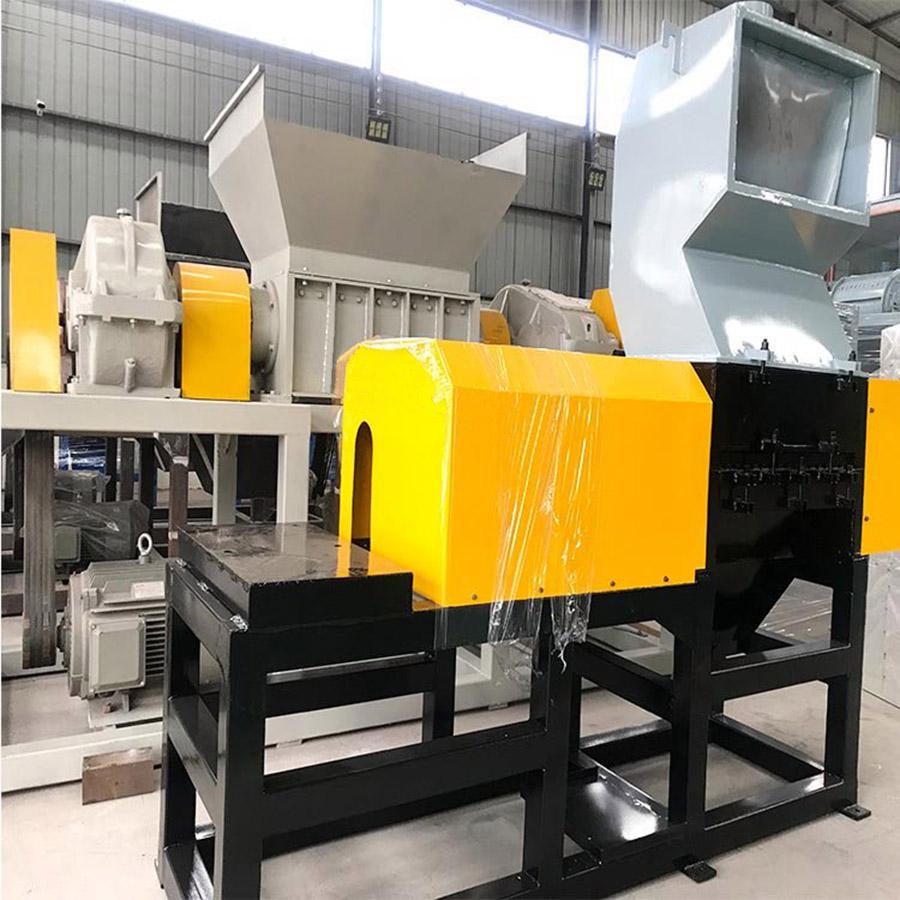

Резиновый гранулятор

Мощность 45 кВт

Размер сетки Φ4.75 мм (4 сетки)

Вес 1300 Кг

Размеры 1500 × 1200 × 1500 мм

Описание: Измельчите частицы резины до более мелких гранул размером 0-5 мм (0-15 меш)

Магнитный сепаратор

Мощность 0,55 кВт

Вес 180 Кг

Размеры 1200 × 500 × 1300 мм

Описание: Отделите стальную проволоку от частиц резины

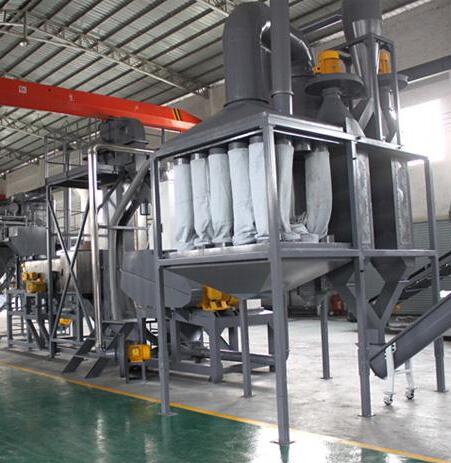

Волоконный сепаратор

Мощность 4 кВт

вес 180 кг

Размеры 1000 × 1000 × 2100 мм

Описание: Удаляйте волокна и пыль, защищайте окружающую среду и здоровье работников во время производства резины

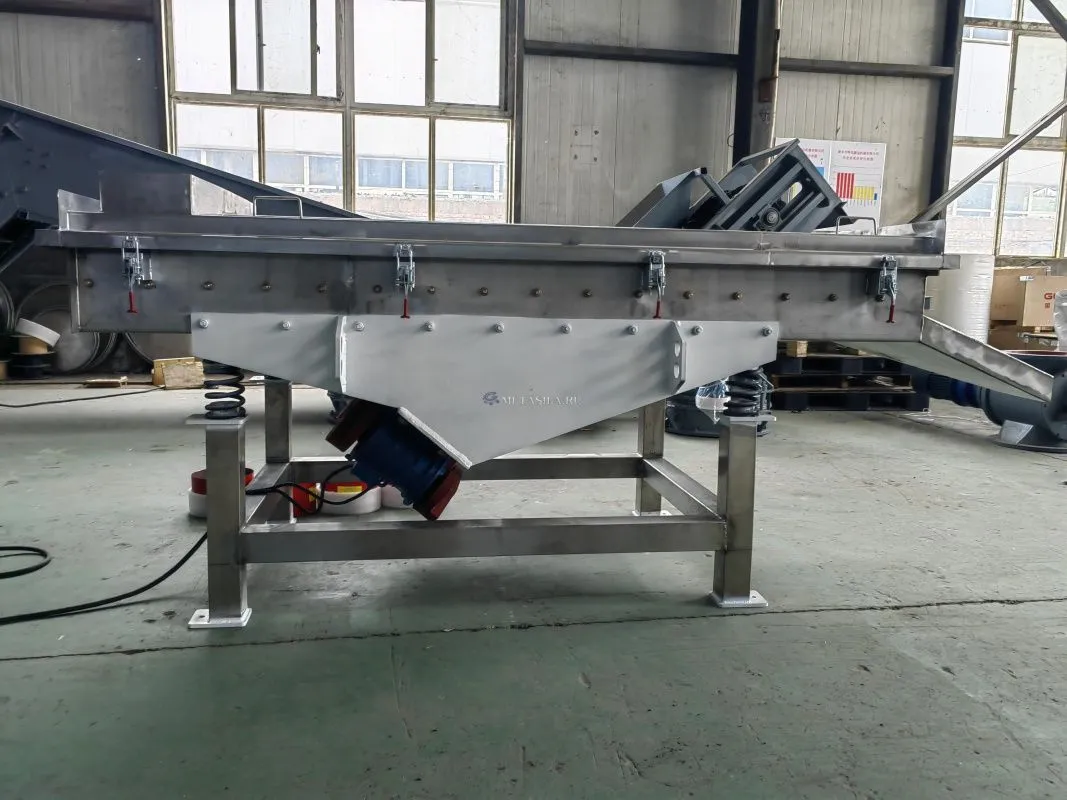

Виброплатформа

Мощность 0,55 кВт

Вес 320 Кг

Размеры 2000 × 800 × 1000 мм

Описание: Просеивание резиновых гранул различных размеров

Система линейного управления

вес 35 кг

Размеры 1200 × 650 × 350 мм

Описание: Контролируйте работу всего линейного оборудования, у каждого хоста есть отдельный шкаф управления

В стоимость включены пуско-наладочные работы
