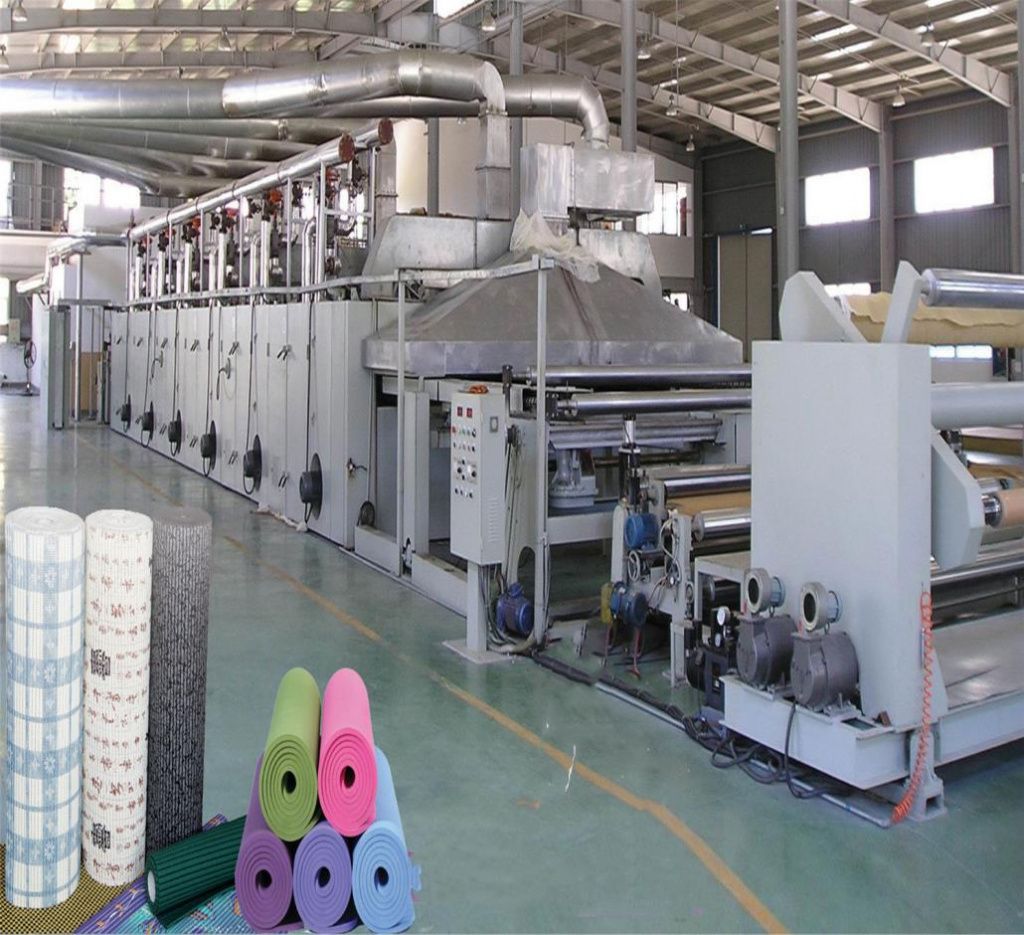

Линия по производству ковриков для йоги

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Изготовление эко-ковриков из ПВХ или каучука.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Линия по производству ковриков для йоги

Исходный материал: ПВХ, добавки.

Производственная мощность: 420-600 м/ч

Описание конечного продукта

Ширина изделия: 1600 мм

Толщина: 2,5 мм

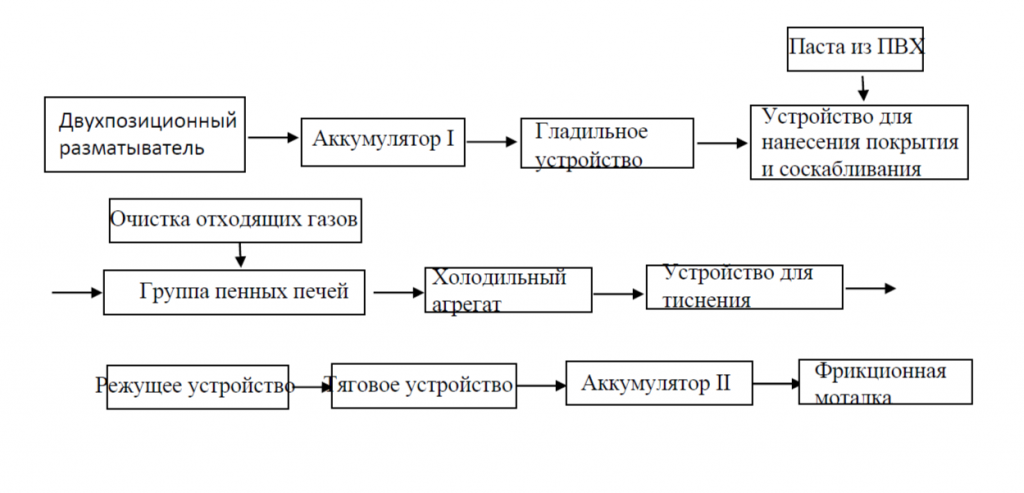

Блок-схема

Технические параметры

Ширина изделия: 1600 мм

Скорость производства: 3 ~ 14 м/мин

3. Установленная мощность: 120 кВт (мощность нагрева печи для вспенивания не входит в комплект)

Требования к источнику воздуха:

Максимальное давление: 0,8МПа

Расход: 0,6 ~ 1,2 м3/мин

Требования к источнику тепла: Электричество

Требования к источникам воды

Давление воды: 0,1 ~ 0,4МПа

Объем воды: 0,7 ~ 1,3 м3/мин

Габаритные размеры оборудования (Д×Ш×В): 52000×4300×4000 мм

Технические параметры основного оборудования

Приготовление пасты

В основном он состоит из высокоскоростного диспергатора с бесступенчатой регулировкой скорости и трехвалковой дробилки для приготовления ПВХ-пасты.

Главный двигатель высокоскоростного диспергатора: 22 кВт × 2, 3 кВт × 1

Ведро: 500Л × 2, 100Л × 1

Главный двигатель трехвалковой шлифовальной машины: тип ∮250

Разматыватель в двух рабочих положениях

Коррекция отклонений (вручную)

Натяжение (магнитный порошковый тормоз)

Два рабочих положения

Разматыватель с верхним уплотнением (круглая труба φ 60 с верхним конусом), ширина 1600 мм, диаметр рулона 1000 мм

Накопительная емкость I

Емкость хранилища 35 м

Эффективная ширина ролика для хранения ткани 1600 мм

Входной конец оснащен парой зажимных роликов, которые состоят из стального ролика и резинового ролика. Скорость регулируется вручную, а мощность двигателя составляет 1,1 кВт.

Магнитный порошковый тормоз фрикционного резинового ролика, отрегулируйте натяжение ткани, чтобы обеспечить стабильную работу тканевого основания.

Гладильное устройство

Два стальных ролика расположены вверх и вниз диаметром φ 500 мм и шириной 1600 мм.

Контроль температуры машины для измерения температуры масляной формы, мощность 24 кВт, мощность приводного двигателя 1,5 кВт.

Устройство для нанесения покрытия и соскабливания

Применяется метод нанесения верхнего покрытия, вращающийся ролик приводит в действие сетчатую ткань, а вертикальный скребок контролирует толщину покрытия. Кроме того, сверху и снизу имеются два скребка для соскабливания излишков пастообразной смолы, чтобы обеспечить равномерное покрытие сетчатой ткани.

Группа пенных печей

Центр h восемь 1,1 м (высота от земли до игольчатой пластины)

Регулируемая ширина от 1 м до 1,6 м

Горизонтальная направляющая, растяжитель игольчатой пластины, устройство обнаружения кромок

Скорость 0-20 м/мин

Печь длиной 19 м с шестью точками измерения температуры нагревает горячий воздух теплообменной среды (280 ℃), а подача воздуха в печь равномерная и стабильная (разница температур, измеренная в каждой точке в горизонтальном направлении, составляет ± 2

Дорожка в задней части вагона удлинена на две секции (6 м), оснащена устройством охлаждения и обдува, а мощность вентилятора составляет 4 кВт × 2

Система частотного регулирования система：

Главный двигатель мощность двигателя: 15 кВт

Двигатель воздуходувки двигатель: 5,5 кВт × 12

Выхлопной двигатель: 4 кВт × 4

Двигатель с амплитудной модуляцией: 2,2 кВт

Двигатель для отслеживания кромок ткани: 0,55 кВт × 2

Циркуляционный вентилятор: 5,5 кВт × 8

Вытяжной вентилятор: 7,5 кВт × 2

Толщина слоя изоляции ≥ 120 мм

Охлаждающее устройство

Шесть охлаждающих роликов диаметром φ500 мм с холодной водой внутри обеспечивают

полное охлаждение продуктов, а мощность приводного двигателя составляет 3 кВт.

Устройство для тиснения (по индивидуальному заказу)

После того как поверхность изделия нагрета, его подвергают холодному прессованию и раскатке. Мощность нагрева составляет около 30 кВт, мощность двигателя составляет 1,1 кВт.

Обрезка кромок и режущее устройство

Скорость 0-15 м/мин

Резак можно регулировать синхронно слева направо или раздельно.

Диапазон обрезки: 1-1,6 м, регулируется влево и вправо.

Привод фрезы от двигателя, пневматический подъем или резка, а также функция регулировки перемещения влево и вправо.

Обрезанная кромка отходов собирается дисковым бигуди с мощностью двигателя 0,37 кВт

0,37кВт× 4

Хранилище 2

Емкость хранилища 35 м

Эффективная ширина ролика для хранения ткани 1600 мм

Функция хранения и распределения гидравлической регулировки

На выходном конце требуется тормозной ролик
