Описание
Подробные параметры оборудования:

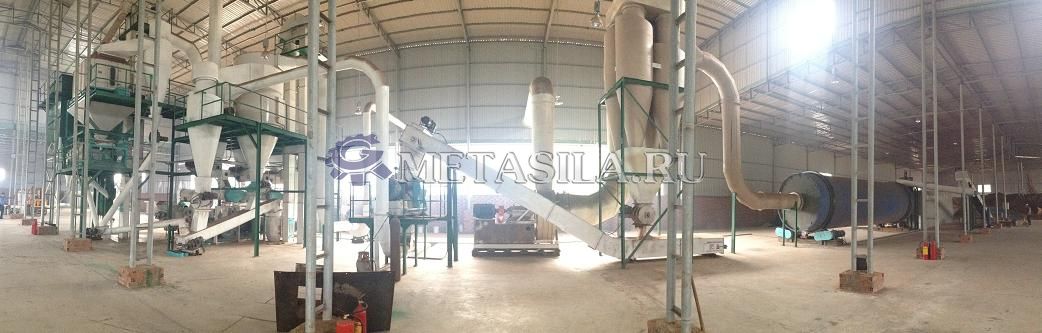

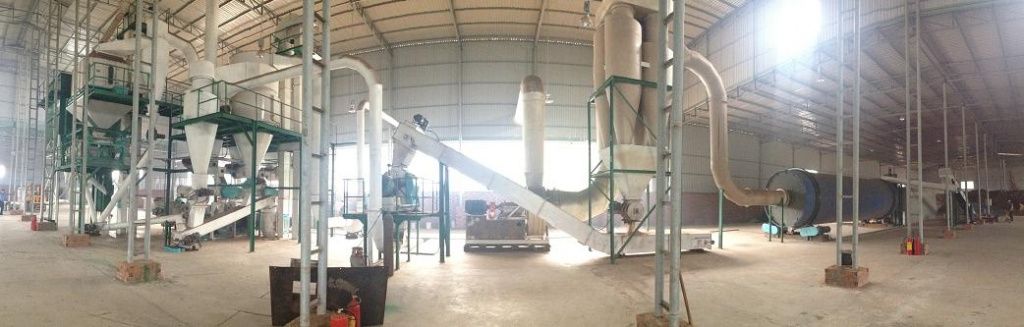

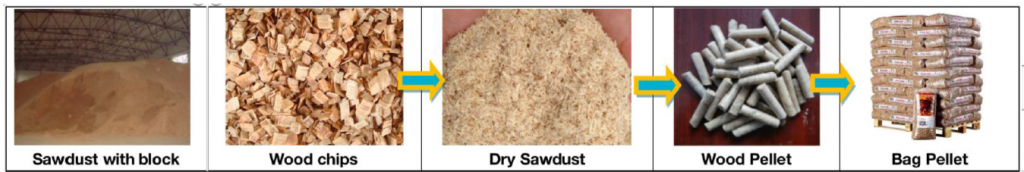

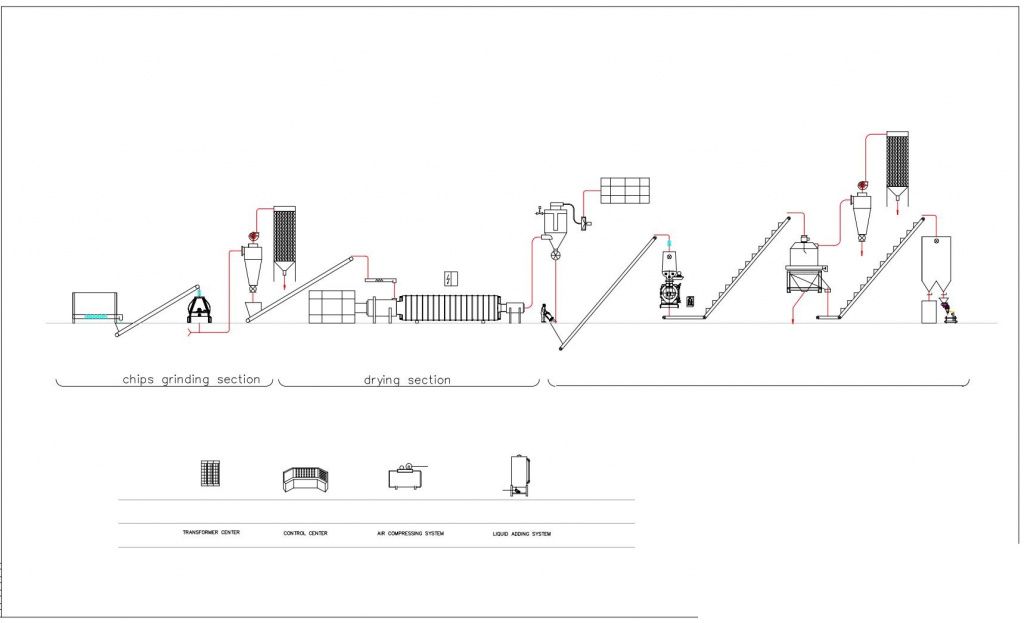

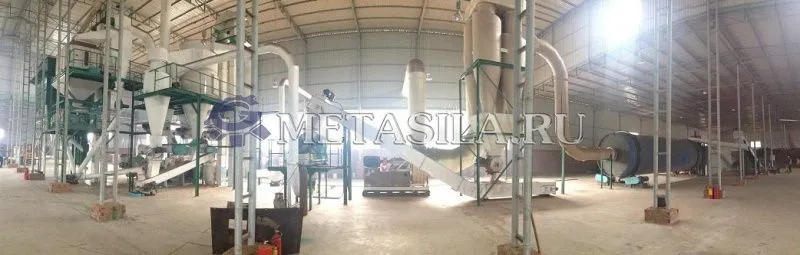

Линия по производству древесных гранул толщиной 6 мм производительностью 1,5 тонны в час (сырье: опилки и древесная стружка, исходная влажность менее 40%)
Буферный бункер 3 3м3
Объем бункера: 3м3.
2 вала: разбейте стружку.
Ленточный конвейер 2,5 т/Ч
Скорость подачи: регулируемая.
Функция: транспортируйте стружку в молотковую дробилку.

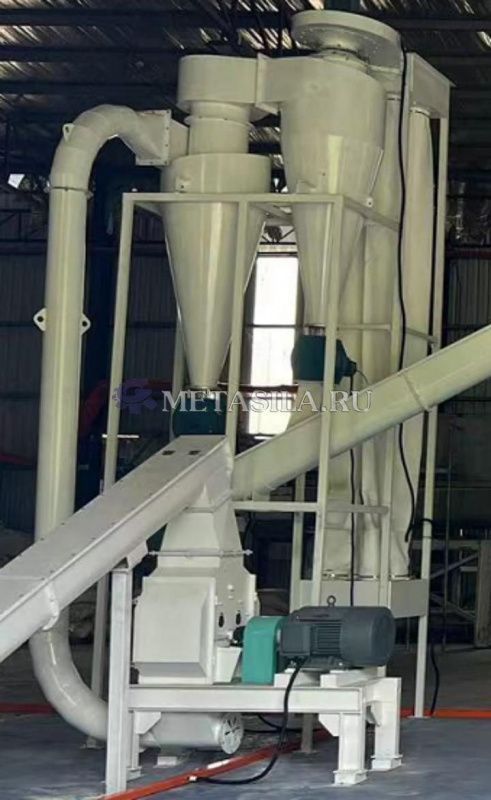

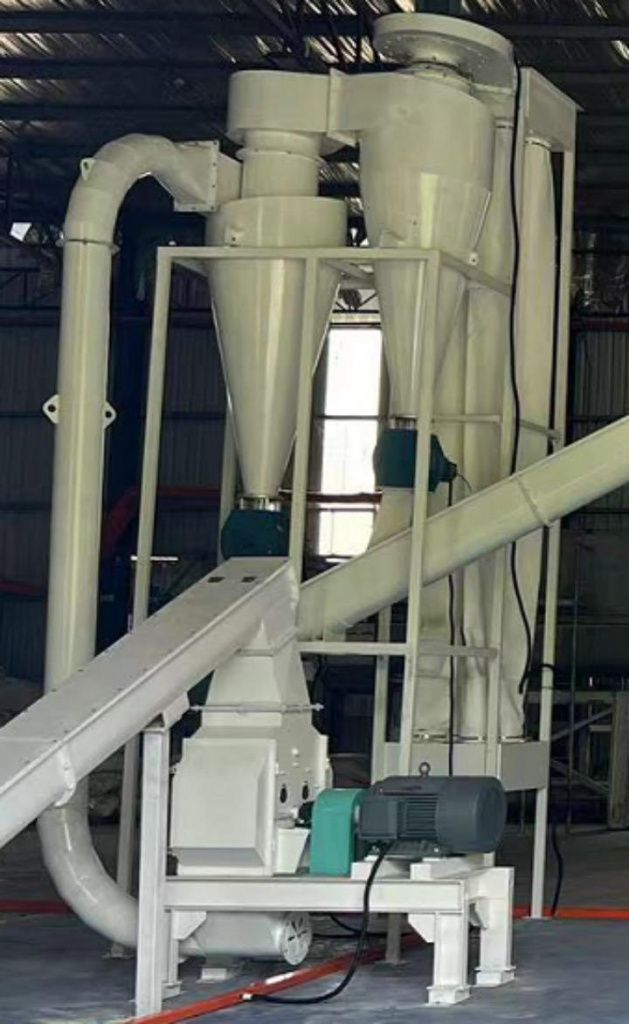

Молотковая мельница
2.2-2.5 Тонна/Ч
Мощность дробилки: 55 кВт
Вентилятор: 7,5 кВт
Воздушный шлюз: 1,5 кВт
Циклон: Φ1000 мм, углеродистая сталь 3 мм.
Пылевой фильтр мешочного типа: TB09.
влажность сырья составляет не более 40%, диаметр отверстия 8 мм, производительность 2,2-2,5 л/ч.
Ленточный конвейер
Скорость подачи: регулируемая.

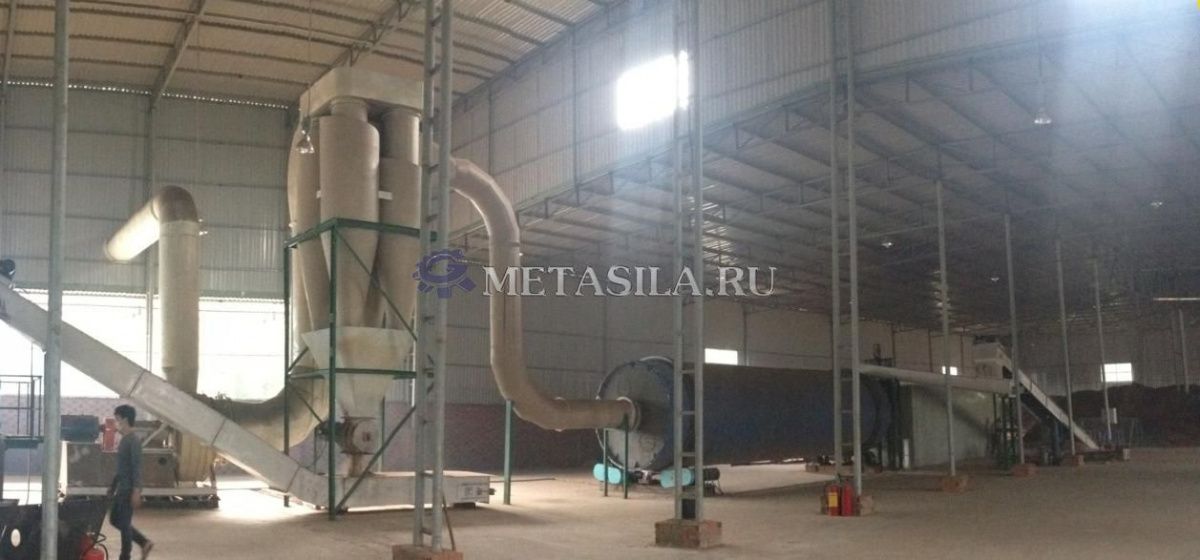

Роторная барабанная сушилка для опилок
1,5 Тонны/Ч
Вращающийся барабан:
С одной системой главного привода;
С одной вспомогательной приводной системой;
Зона подачи и зона вывода;
С барабаном размером 1,5х12 м;
С системой изоляции: включает материал
Стальная пластина; влажность сырья не более 40% после сушки составит 12-15%.
Система выгрузки высушенных опилок:
Циклон: 2-Φ800 мм, углеродистая сталь 3 мм.
Воздушный шлюз: 2,2 кВт.
Главный вентилятор: 22 кВт, включает систему водяного охлаждения.

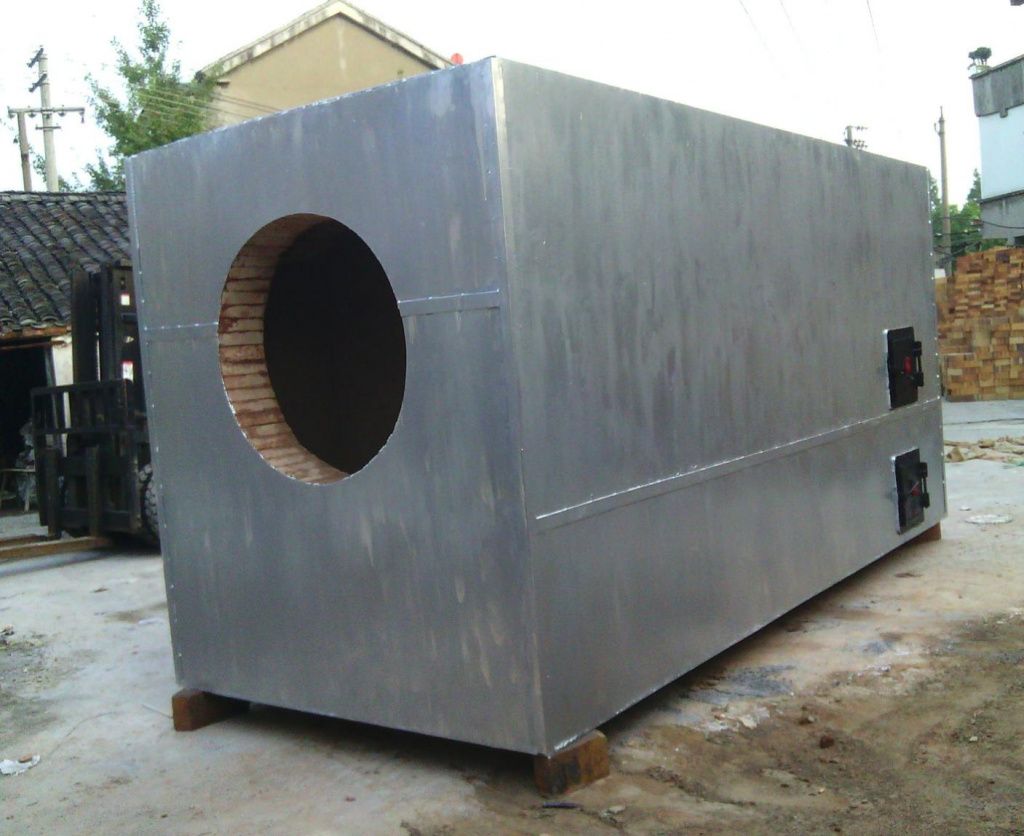

Печь с горячим воздухом: 1,2 миллиона ккал, в качестве топлива используются высушенные древесные отходы, имеется одна большая установочная камера для избежания попадания искры в барабан.
Ленточный конвейер
Скорость подачи: регулируемая.
Буферный бункер
Бункер объемом 2 куб. м с индикатором уровня.
Используется для хранения опилочного материала.

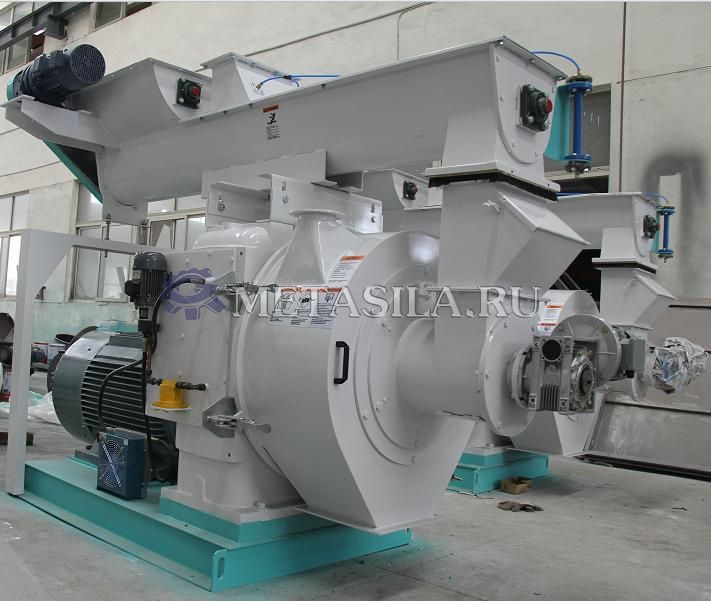

Машина для производства гранул
Камера для прессования гранул и подложка из нержавеющей стали
Пластина с уплотнением металл-металл.
Силовой питатель из нержавеющей стали.
Один штамп из легированной стали с отверстием 6 мм.
Производительность установки: 1,5 тонны /час древесных гранул толщиной 6 мм.
Подшипники качения главного вала и срезного пальца, зацепленные сзади.
Подающий шнековый транспортер с валовой мешалкой.
Магнитный носик: Постоянный магнит.
Рама грануляционной машины
Вспомогательное оборудование: основание рамы высотой 800 мм.
При установке грануляционной машины клиенту не нужно копать землю.
Система удаления пара и пыли
Вентилятор: 3 кВт
Воздушный шлюз: 0,75 кВт
Диаметр циклона: 800 мм
Пылеуловитель мешочного типа: TB9.
Удалите мелкодисперсную пыль и пар из камеры гранулирования для повышения эффективности работы.

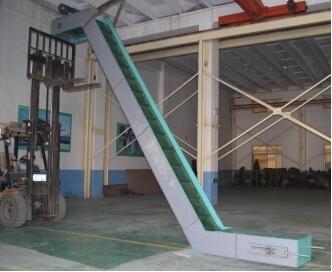

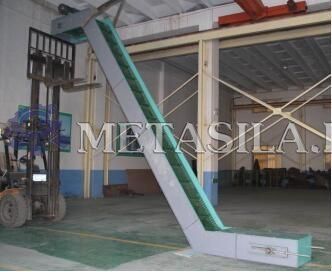

Решетчатый ленточный конвейер
Ширина ленты: 400 мм. Длина: 10 м.
Функция: транспортируйте гранулы в охладитель гранул.

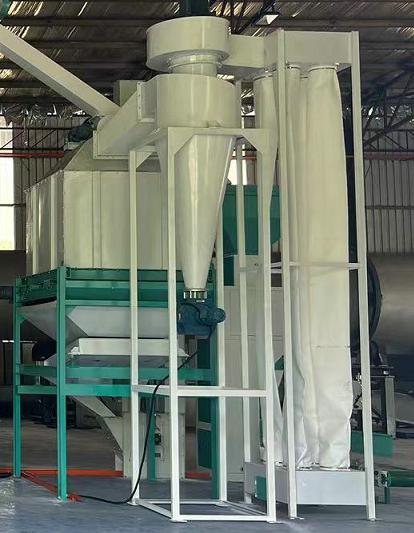

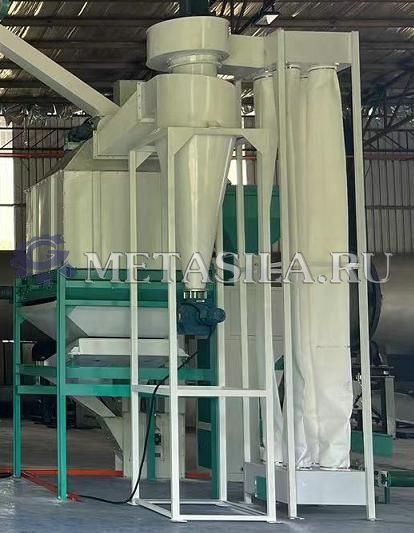

Охладитель и экран
Охлаждающая машина:
подающий воздушный шлюз мощностью 0,75 кВт.
охлаждающий вентилятор мощностью 5,5 кВт,
циклон с воздушным шлюзом мощностью 0,75 кВт.
Пылеуловитель мешочного типа.
Вибрационный грохот: вибрационный двигатель мощностью 2x0,37 кВт.
Решетчатый ленточный конвейер
Ширина ленты: 400 мм. Длина: 10 мм.
Функция: транспортируйте гранулы в машину для упаковки гранул.
Буферный бункер
Бункер объемом 2 куб. м с индикатором уровня.
Используется для хранения опилочного материала.

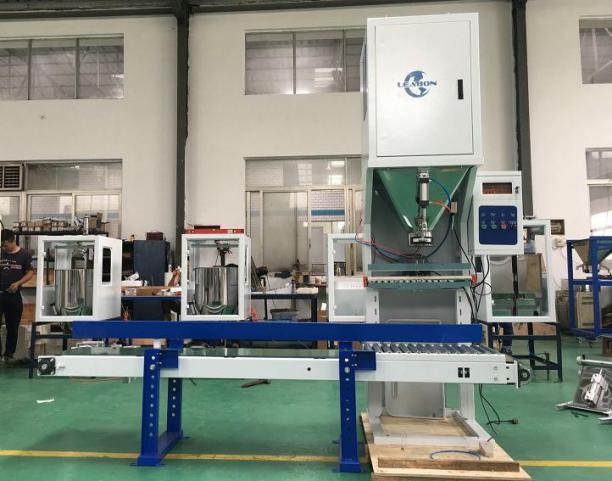

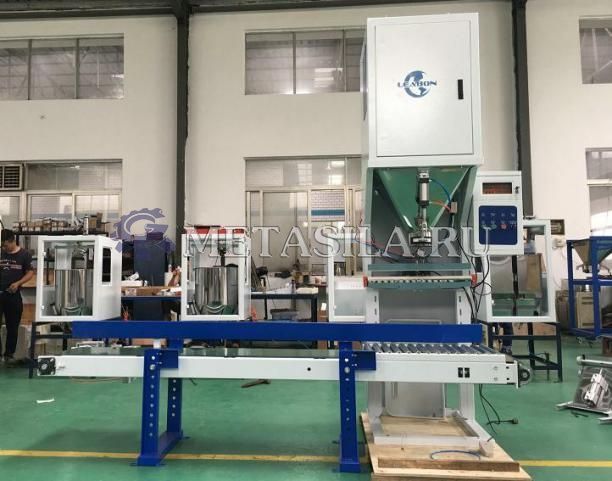

Упаковочная машина
По 15 кг/мешок
электродвигатель мощностью 0,37 кВт;
Автоматическое измерение, нагревательный уплотнитель и воздушный компрессор.
Размер машины:2.45*0.7*0.65 м;
Вес машины: 550 кг.
Ленточный конвейер длиной 2,7 м;
5-25 кг/мешок

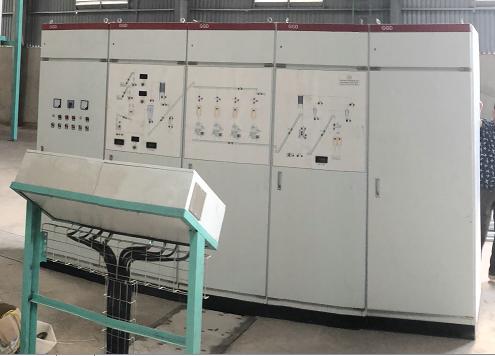

Электрический шкаф управления
Контролируйте полную линию по производству гранул.
Общая номинальная мощность всех двигателей: 256 кВт.
Напряжение: 3 фазы, 380 В / 50 Гц.
Вспомогательные материалы для электромонтажа: поставляется покупателем.
В стоимость включены пуско-наладочные работы
-
