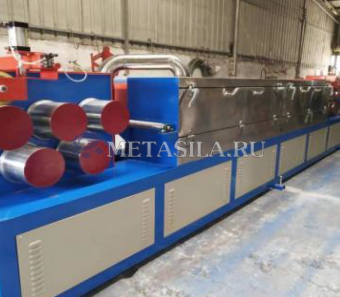

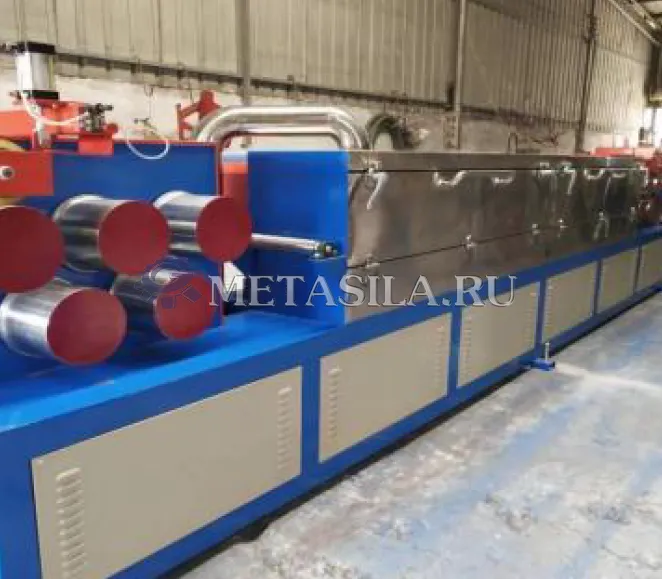

Линия по производству упаковочной ленты из полипропилена (Двойная нить)

Сырье и конечный продукт

Сырье: Полипропиленовый гранулированный материал и полипропиленовая добавка.

Максимальная производительность 100-120 кг / ч, 2,4-2,8 тонны в день (24 часа).

Размер изделия: Ширина * Толщина 9 * 0,7 мм; 12 * 0,75 мм; 15 * 0,85 мм.

Пример:

Условия работы

Склад/Мастерская

Размер: 30 м (Д) × 3-5 М (Ш) × 3-6 м (В)

Кран: Позиционирование машины

Температура ≤ 4 0 C

Источник питания 3-фазный, 380 В, 50 Гц

Воздушный компрессор: Подает сжатый воздух.

Потребление энергии

Мощность установки 69 кВт, (реальное потребление составляет 40 кВт*ч)

Сжатый воздух 0-0,8Мпа;

Рабочая сила 2 человека на команду;

Список оборудования:

1 одношнековый экструдер GG-47, 22 кВт 1 комплект.

2 одношнековый экструдер SS-68, 5,5 кВт 1 комплект.

3 Гидравлический сменщик грохота 1 комплект.

4 Болторезная головка 1 комплект.

5 Резервуар для воды 1 комплект.

6 Тяговых роликов - 5 роликов 1 комплект.

7 Система отопления (нержавеющая сталь) 1 комплект.

8 Тяговая машина - 5 валков 1 комплект.

9 Цветной принтер с 2 головками 1 комплект.

10 Машина для тиснения 1 комплект.

11 Формовочно-нагревательный блок 1 комплект.

12 Тяговая машина-3 рулона 1 комплект.

13 Моталка с двойной станцией 2 комплекта.

Примечание: Если необходимо модуль ПЛК и панель управления (марка: Siemens) установить в электрическом шкафу экструдера, дополнительная стоимость составит 9500 долларов США;

Технические данные:

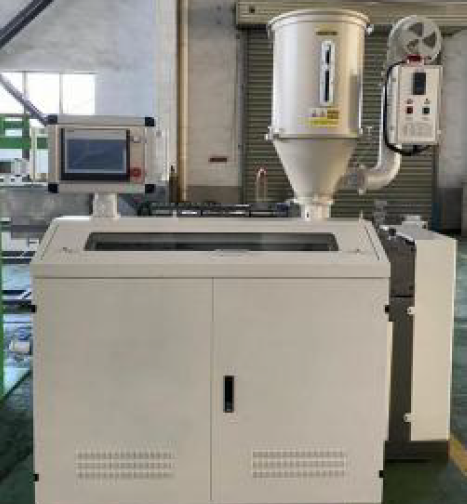

1 Одношнековый экструдер

Рамка: Сварена из профилированного бруса, с высокой жесткостью.

Коэффициент уменьшения: 16: 1

Входная мощность: 18,5 кВт

Зубчатое колесо с жесткой облицовкой

Материал: 38CrMoAlA

Глубина нитрида: 0,3 ~ 0,6 мм, степень твердости нитрида: 740HV

Шероховатость поверхности винта: 0,4 мкм

Соотношение L/D винта: 30: 1

Шероховатость внутренней поверхности ствола: 0,8 мкм

Обогреватель:

4 комплекта нагревателей из литого алюминия

Мощность нагревателя: 220 В, 50 Гц и 4 кВт / комплект

Главный двигатель:

Мощность двигателя: 22 кВт

Электропитание: 3~AC 380V 50HZ

Скорость вращения: 1500 об/мин

Фланец пресс-формы:

Материал: сталь 45#

Поверхность покрыта хромированием

Электрический шкаф:

Преобразователь частоты переменного тока: TECO

Контроль температуры: RKC

Независимый шкаф управления

   2 Одношнековый экструдер

Рамка:

Сваренный из профилированного бруса, с высокой жесткостью

Материал: 38CrMoAlA

Глубина нитрида: 0,3 ~ 0,6 мм, степень твердости нитрида: 740HV

Шероховатость поверхности винта: 0,4 мкм

Соотношение L/D винта: 30: 1

Шероховатость внутренней поверхности ствола: 0,8 мкм

Обогреватель:

3 комплекта нагревателей из литого алюминия

Мощность нагревателя: 220 В, 50 Гц и 3,3 кВт / комплект

Главный двигатель:

Мощность двигателя: 5,5 кВт

Электропитание: 3~AC 380V 50HZ

Скорость вращения: 1500 об/мин

Фланец пресс-формы:

Материал: сталь 45#

Поверхность покрыта хромированием

Электрический шкаф:

Преобразователь частоты переменного тока: TECO

Контроль температуры: RKC

Независимый шкаф управления

3 Болторезная головка

Материал: сталь 45#

Ширина и толщина регулируются

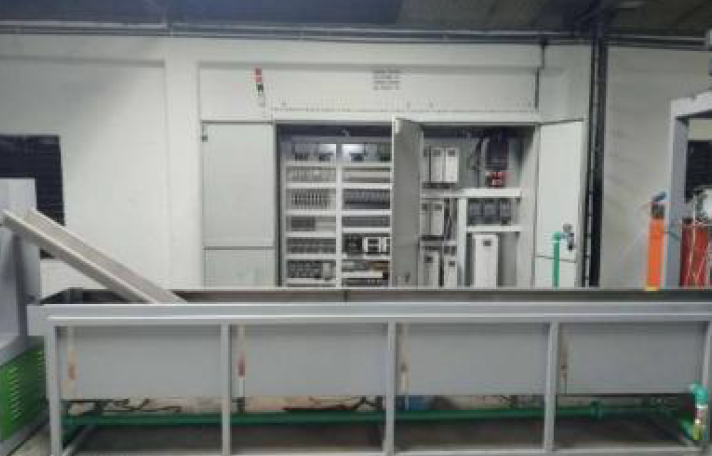

4 Резервуар для воды

Рама и бак:

Сваренный из профилированного бруса, с высокой жесткостью

Материал резервуара для воды: нержавеющая сталь

Размер: 3,6 м (Д) х0.35м (Ш) х0.35м (В)

Подъемный ролик:

С 6 комплектами модернизируемых переходных роликов.

Ролики могут находиться в воздухе и могут находиться в воде.

Ролики могут регулировать ширину упаковочной ленты.

Контроль температуры:

С системой отопления и может поддерживать постоянную температуру

Контроль уровня воды:

Можно отрегулировать водяной рычаг и установить на входе воды;

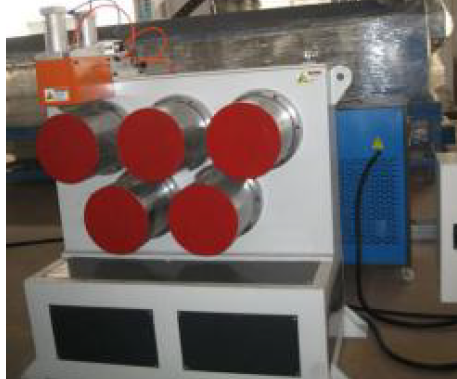

5 Тяговых роликов - 5 роликов

Мощность двигателя: КВТ, инверторное управление известного китайского бренда;

Спецификация ролика предварительного нагрева: диаметр 200 мм * 190 мм

Количество роликов: 5

Рамка: Машинный процесс A3

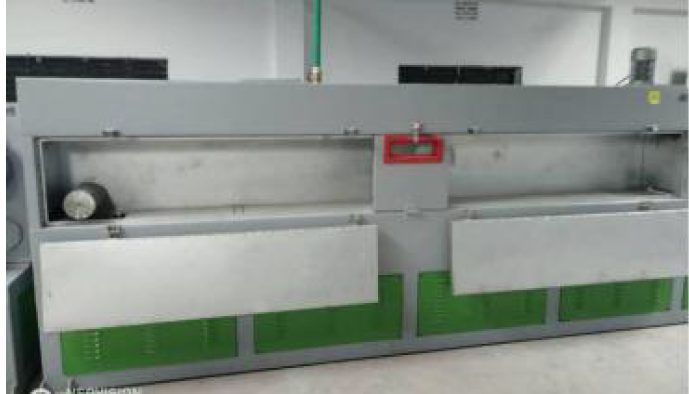

6 Система отопления

Длина: 4 м; ширина: 480 мм; высота: 700 мм;

Циркуляционное отопление.

Возвратно-поступательная намотка внутренних лент, 5 ступеней;

Термостойкая двухслойная теплоизоляционная конструкция;

Нагревательная труба из нержавеющей стали, быстрый нагрев, долговечное качество;

7 Тяговая машина – 5 валков

Мощность двигателя: КВТ, инверторное управление известного китайского бренда;

Спецификация ролика предварительного нагрева: диаметр 200 мм * 190 мм

Количество роликов: 5

Рамка: Машинный процесс A3

8 Цветных принтеров-2 головки

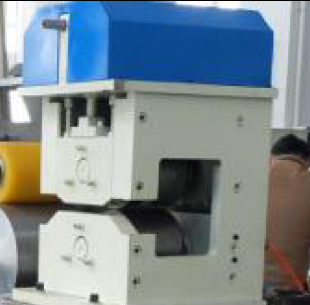

9 Машина для тиснения

Мощность двигателя: КВТ, инверторное управление китайским известным брендом;

Диаметр ролика для тиснения: 155 мм, длина: 120 мм;

Четко выбитый, давление может регулироваться синхронным зубчатым колесом;

10 Формовочно-нагревательный агрегат

Длина: 4 м; ширина: 480 мм; высота: 600 мм;

Циркуляционное отопление.

Возвратно-поступательная намотка внутренних лент, 5 ступеней;

Термостойкая двухслойная теплоизоляционная конструкция;

Нагревательная труба из нержавеющей стали, быстрый нагрев, долговечное качество;

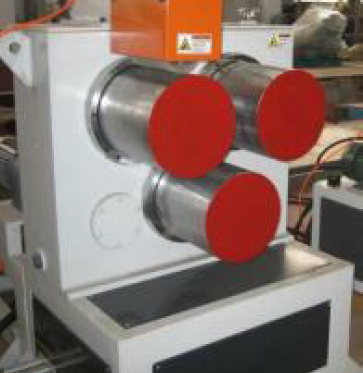

11 Тяговая машина-3 Роллы

Мощность двигателя: КВТ, инверторное управление известного китайского бренда;

Спецификация ролика предварительного нагрева: диаметр 200 мм * 190 мм

Количество роликов: 3

Рамка: Машинный процесс A3

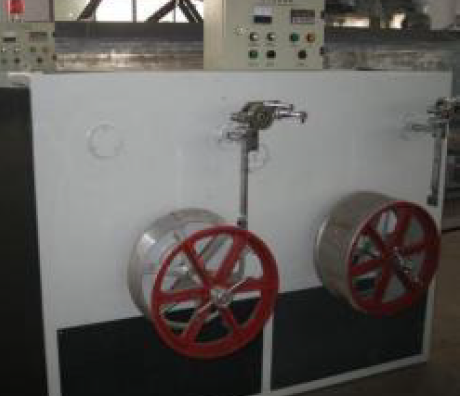

12 Моталка с двойной станцией

Двигатель с регулировкой крутящего момента, аккуратно намотанный;

С подсчетом счетчиков.
