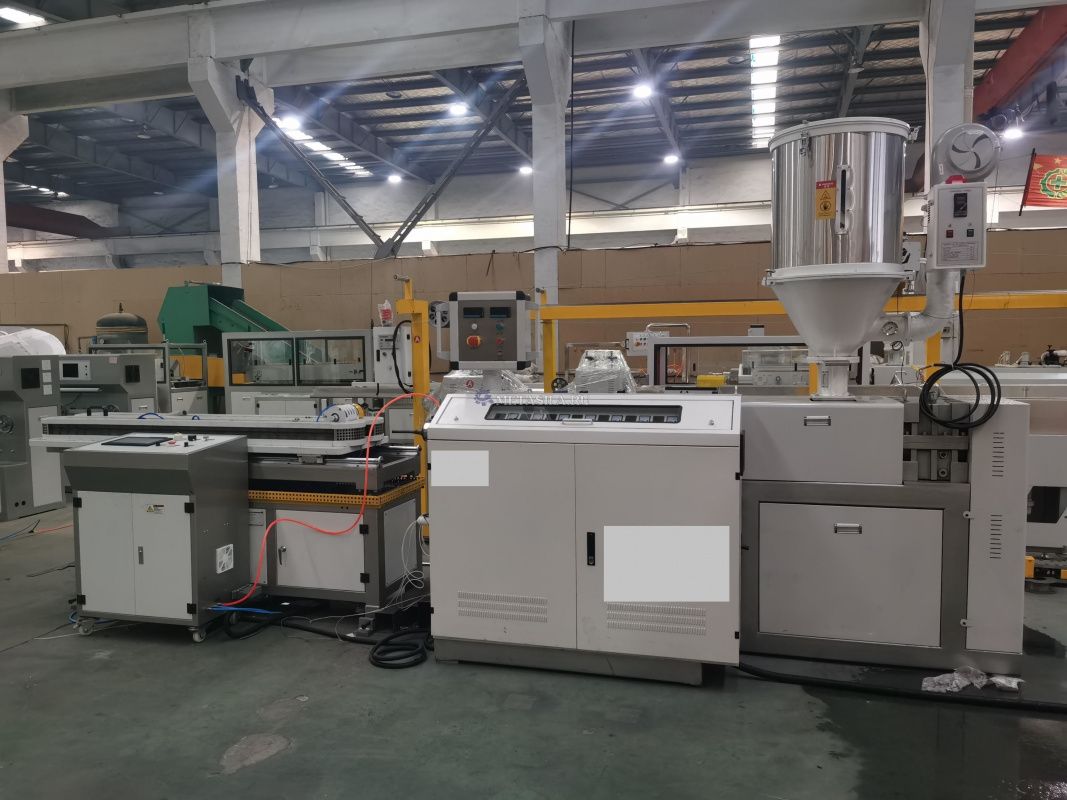

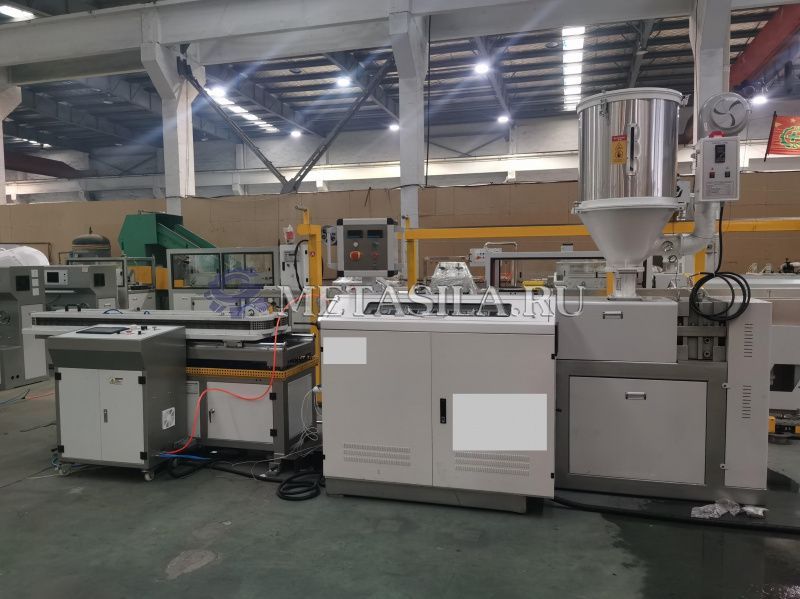

Высокоскоростная линия экструзии гофрированных труб AR-65

Сырье PP/PA6

Производительность экструдера 30-60 кг/ч

Скорость экструзии 15~25 метров/мин

Диаметр гофрированной трубы (12.7+31.2), (15.8+25.5), (21+23) мм

Подгоняемая длина гофрированной трубы

Форма для гофрированных труб PA должна быть отполирована.

УСЛОВИЯ ТРУДА

Размер загрузки (М) 9 (Д)×2,2 (Ш)×2,5 (В)

Мощность загрузки Около 42 кВт

Температура/влажность ≤40℃, ≤95%

Напряжение 3P, 380 В, 50 Гц

Управляющий провод к силовой / водопроводной / газовой трубе, поставляемой заказчиком

Масло для редуктора экструдера, подготовленное заказчиком

КОНФИГУРАЦИЯ МАШИНЫ

1 Вакуумный питатель + Бункерная сушилка 1 комплект

2 Одношнековый экструдер 1 комплект

3 Формовочная машина 1 комплект

4 Пресс-формы с двойной полостью 3 комплекта

5 Машина для намотки двойной катушки 1 комплект

6 Охладитель воды мощностью 6,5 л.с. 1 комплект

7 Шнек экструдера для PA 1 комплект

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

1. Вакуумный питатель + Бункерная сушилка

Вакуумный питатель

 Двигатель: 0,75 кВт

 Производительность: 300 кг/ч

Бункерная сушилка

  Объем: 100 кг

 Мощность нагрева: 7,8 кВт

 Мощность обдува: 200 Вт

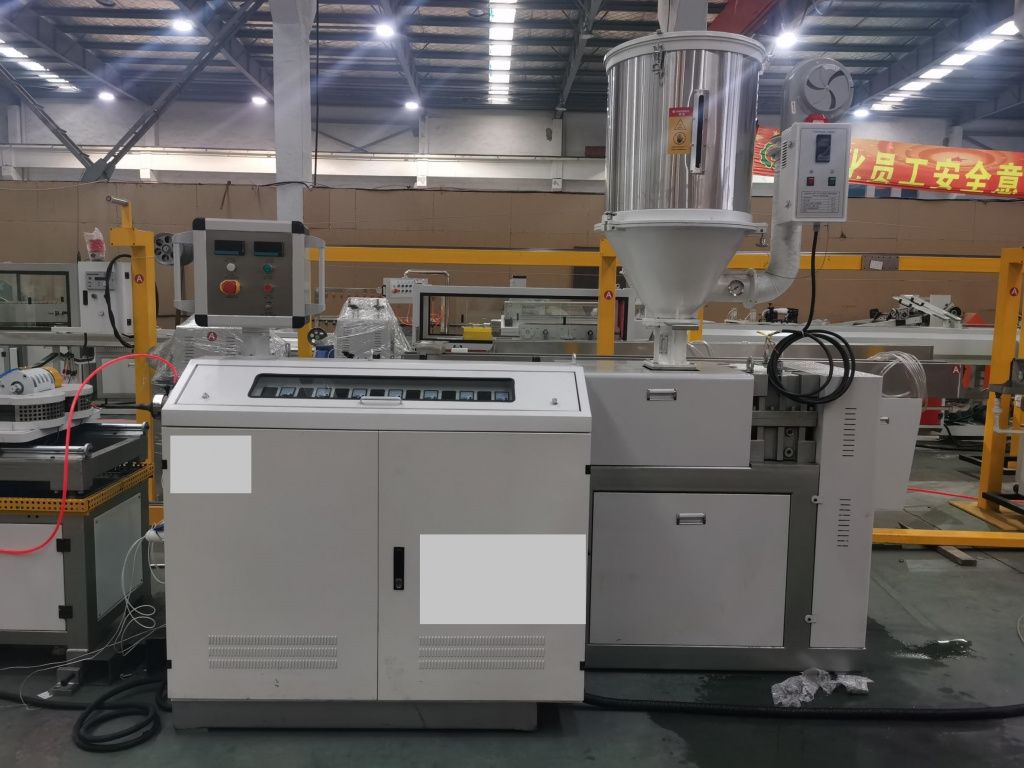

2. Одношнековый экструдер

Винт

 Диаметр: 65

 L:D= 28:1

 Эффективная длина винта: 1820 мм

 Конструкция шнека для гранул из полипропилена

 Направление вращения: Против часовой стрелки

 Материал: 38CrMoAlA

 Обработка: Азотирование, Полировка

Бочонок

  Материал: 38CrMoAlA

 Внутренняя обработка: Азотирование

 Площадь нагрева: 4

 Способ нагрева: Нагревательное кольцо из литого алюминия

 Мощность нагрева: 9,6 кВт

 Система охлаждения: Вентиляторное охлаждение

 Мощность охлаждения: 60 Вт × 4

 Диапазон температур: 100℃~ 300℃

Приводная система

 Мощность: 30 кВт

 Двигатель: Двигатель переменного тока

 Регулятор скорости: ABB

Корпус редуктора

 Материал корпуса: HT200

 Материал зубчатого колеса: 20CrMnTi

 Материал вала: 40Cr

Электрическая система управления

 Управление: Электрический шкаф управления

 Инвертор: ABB

 Регулятор температуры: OMRON

 Контактор: SIEMENS

 Выключатель: SIEMENS

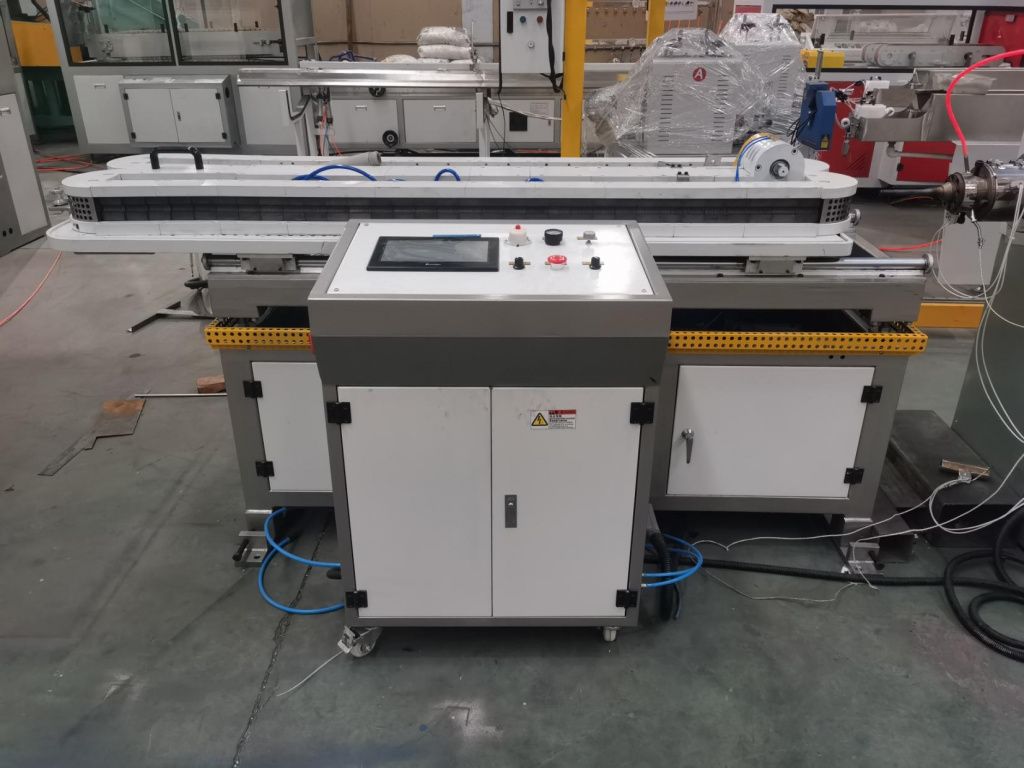

3. Формовочная машина

 Длина: 2500 мм

 Экран ПЛК: SIEMENS

 Диаметр трубки: Φ12-50 мм

 Мощность: 4 кВт

 Инвертор: 4 кВт

 Марка инвертора: ABB

 Способ охлаждения: водой

 Количество блоков пресс-формы: 74 пары

 Высота центра: 1000 мм

 Размер: 2500×800× 1200 мм

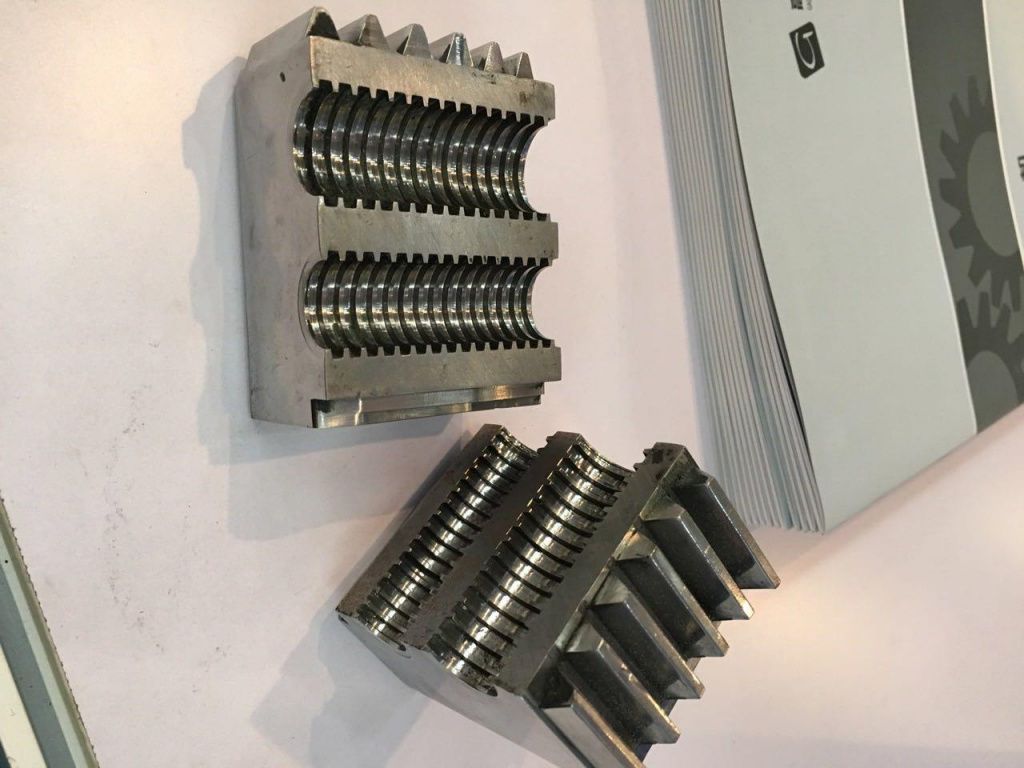

4. Пресс-форма с двойной полостью

 Размер пресс-формы: 56,5×36×75 мм

 Материал: 40 Cr

 Периметры: 74 пары

 Вес: Около 150 кг/ единица измерения

 Обработка: Водяное охлаждение

 Твердость: Обработка нитридом

 Обработка полиролью для плесени

 Пресс-форма: (12,7+31,2) мм, (15,8+25,5) мм,(21+23) мм

5. Машина для намотки двойной катушки

 Количество дисков: Двойная катушка

 Внутренний диаметр Намоточного Диска: 500 мм (можно настроить)

 Максимальный диаметр намотки: 1100 мм (можно настроить)

 Ширина намотки: 350-500 мм

 Скорость намотки: 1-25м/мин

6. Охладитель воды мощностью 5 л.с.

Модель охладителя воды мощностью 5 л.с.

Функция охлаждения формовочной машины

Компрессор 5 л.с.

ЗАПАСНЫЕ ЧАСТИ

1 Операционные инструменты Одна коробка

3 Керамическая вилка 2 шт.

4 Термопара 1 шт.

5 Высокотемпературный провод 5 метров

6 Нагревательное кольцо на экструдере 1 комплект

7 Вентиляторное охлаждение экструдера 1 комплект
