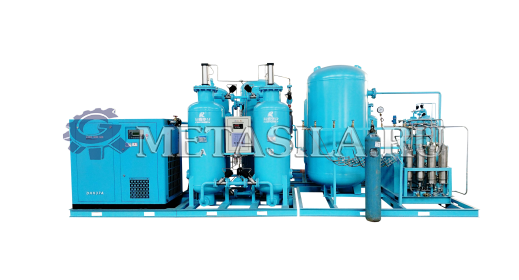

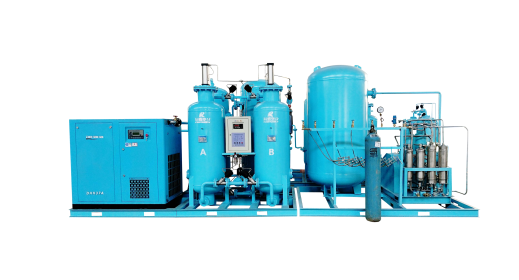

Кислородный генератор

Мощность 220 В / 50 Гц 1 фаза 100 Вт для генератора азота

220V /50Hz 1фазная мощность 60 Вт для нагрева меньше воздуха Сушилка

380V/50Hz 3фазная мощность 11 кВт для ракеты-носителя

Температура окружающей среды ≤38℃ (хорошая вентиляция) /

Газ ( потребление газа PSA) (20℃, 101,325кПа)

Производительность ≥8.27Nm3/мин

Воздушный компрессор

Требования к выходным данным

Давление ≥ 0,6 МПа

Температура ≤ 50 ℃

Содержание масла ≤ 3 промилле

Размер пыли ≤ 5 мкм.

2. Требования к Установке Оборудования:

a ． Оборудование следует хранить в сухом, чистом и хорошо проветриваемом помещении склада и очищать склад от агрессивных веществ. При хранении на открытом воздухе или при доставке необходимо использовать водонепроницаемую ткань, не прикасаясь непосредственно к полу.

b. При установке оборудования температура в дверях должна быть от -20 ℃ до 40 ℃, влажность ≤80%. Если в особой ситуации установка должна производиться снаружи, не забудьте о защите от дождя, водонепроницаемости и пыли.

c. Кран и вилочный погрузчик для подъема и опускания оборудования. Держите пол ровным. Держите больше расстояние менее 800 мм от стены или другого оборудования. Выход для слива сточных вод должен соединяться с трубой для выхода из оборудования.

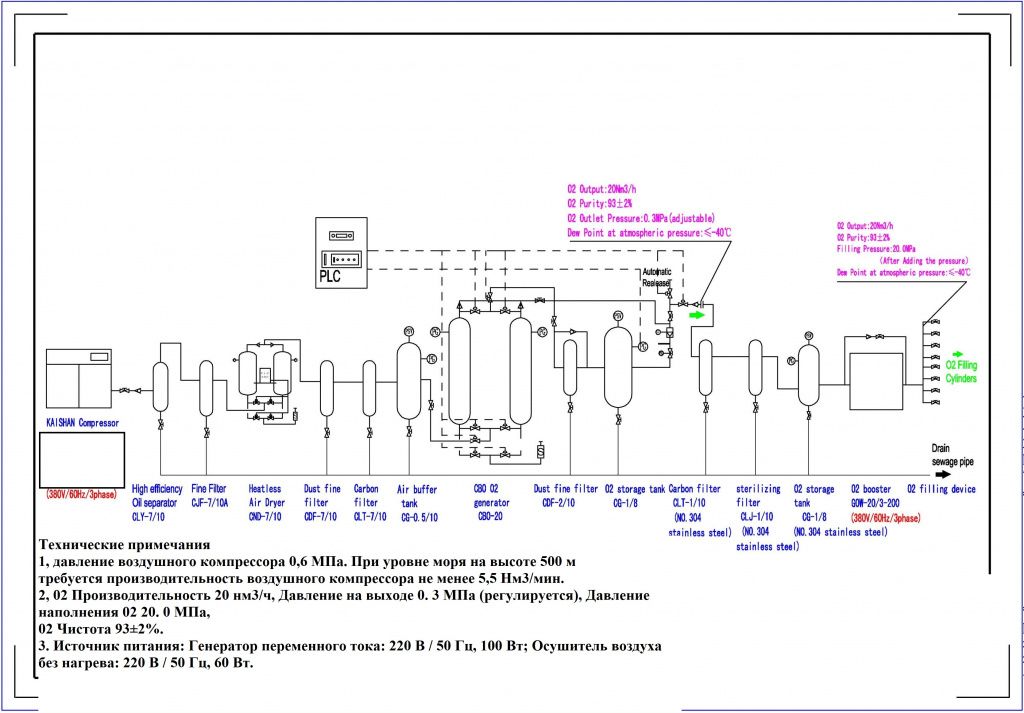

4. Спецификация генератора кислорода

Производительность 20 м3/ч

Чистота 93%+/-2

Использование Кислорода

Точка росы ≤-40℃

Выходное давление 15 МПа (после бустера)

Эффективный расход газа ≥8.27Nm3/мин

Входное давление ≥0,6 МПа

Входное содержание масла ≤0,01 промилле

Потеря давления ≤0,15Мпа

Температура входного газа ≤50℃

Мощность 220 В / 50 Гц, 160 Вт

Газовоздушный компрессор 1 Комплект Производительность: 6,8 м3 / мин，

Давление: 0,8 Мпа, Мощность: 37 кВт. очистка воздуха

Высокоэффективный маслоотделитель 1 комплект, фильтрующий элемент, время жизни ≥8000 часов

Фильтр тонкой очистки 1 комплект, время жизни ≥8000 часов

Безнагревательный осушитель Воздуха 1 Комплект

Пылевой фильтр тонкой очистки 1 комплект, время жизни ≥8000 часов

Угольный фильтр 1 комплект, Фильтрующий материал с активированным углем, срок службы ≥8000 часов

PSA кислород

Генераторная абсорбционная колонна 2 комплекта, срок службы≥10 лет

Пылевой фильтр тонкой очистки 1 комплект, срок службы пневматического клапана ≥8000 часов

Контроллер 1 Комплект

Электромагнитного клапана SIEMENS PLC  6 Комплектов

Измеритель анализа кислорода 1 комплект

Расходомер 1 шт

Глушитель 1 Комплект

Автоматическое опорожнение 1 Комплект

Самоподдерживающееся устройство для прессования пневмоцилиндров 2 комплекта

Автоматический воздушный диффузор 2 комплекта

Воздушный буферный резервуар 1 Набор

Резервуар для хранения O2 1 Набор

Угольный фильтр 1 комплект

Стерилизующий фильтр 1 комплект

Резервуар для хранения O2 1 набор

Кислородный бустер 1 комплект

Система розлива / 1 комплект

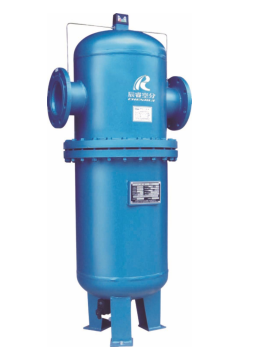

Высокоэффективное средство для удаления масла

давление ≤1,0 Мпа

Входная температура ≤50℃

содержание масла ≤0.01PPm

фильтрующий элемент LAND Corporation

Время подъема ≥8000 часов

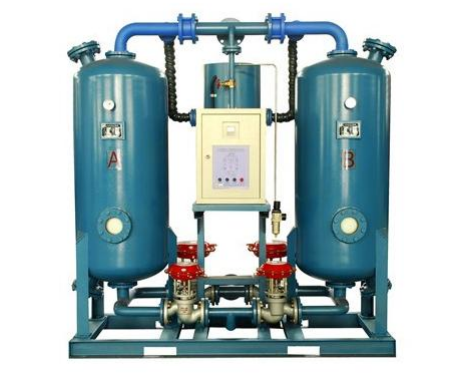

Осушитель воздуха без нагрева

Производительность 7 Нм3/мин

Давление 1,0 Мпа

Входная температура ≤50℃

Точка росы ≤-40℃

Расход газа ≤12%

адсорбирующий материал оксид алюминия, срок службы ≥5 лет

Время рабочего цикла 10 мин

Интеллектуальный контроллер источник питания 220 В / 50 Гц;＜ 60 Вт (однофазный)

Прецизионный воздушный фильтр  и воздушный фильтр тонкой очистки CDF

производительность 7 Нм3/мин 7 Нм3/мин 2 Нм3/мин

давление ≤1,0 Мпа ≤1,0 Мпа ≤1,0 Мпа

тонкость фильтра ≤0,01мкм ≤0,01мкм ≤0,01мкм

Температура на входе ≤50℃ ≤50℃ ≤50℃

Фильтрующий элемент Земля (ИСПОЛЬЗОВАНИЕ) Земля (ИСПОЛЬЗОВАНИЕ) Земля (ИСПОЛЬЗОВАНИЕ)

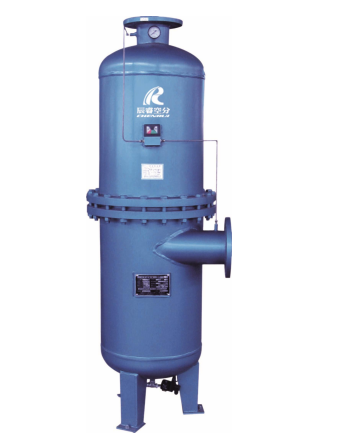

Угольный фильтр

производительность 7 Нм3/мин

Входное давление ≤1,0 Мпа

Содержание масла ≤0,001промилле

Входная температура ≤50 ℃

материал Фильтрующий материал с активированным углем

Время жизни ≥8000 часов

Время жизни ≥8000h ≥8000h ≥8000h
