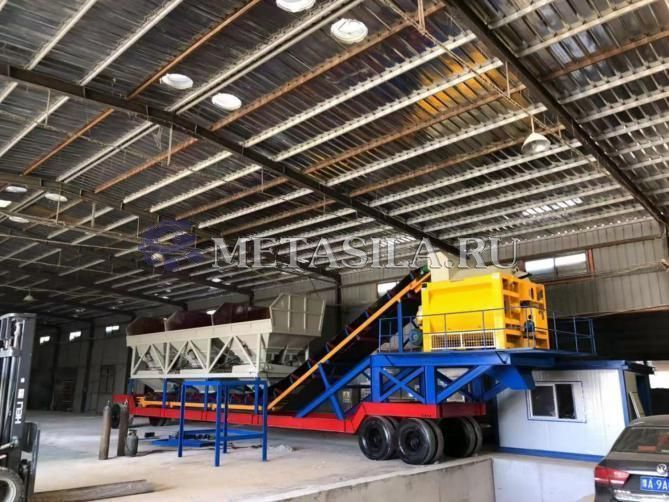

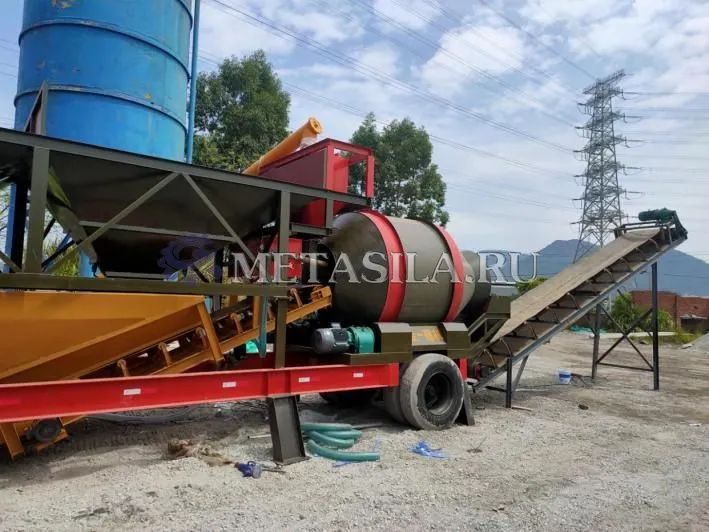

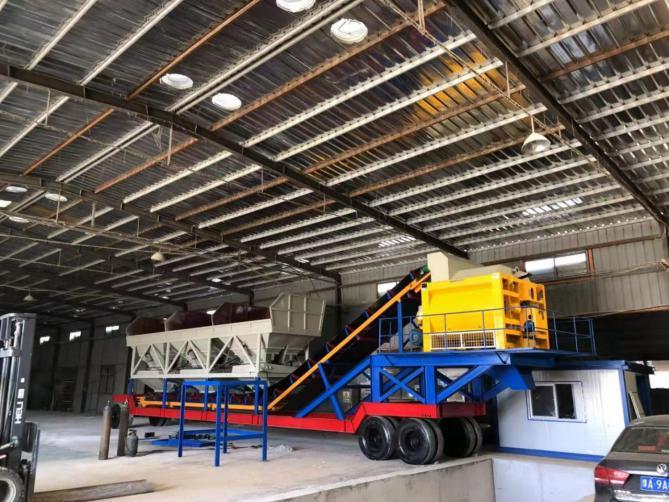

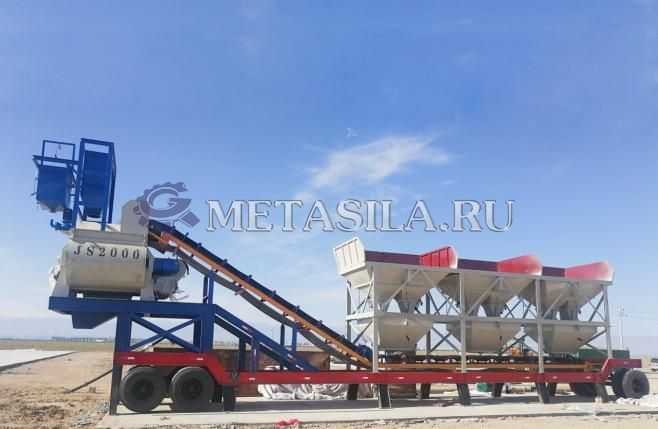

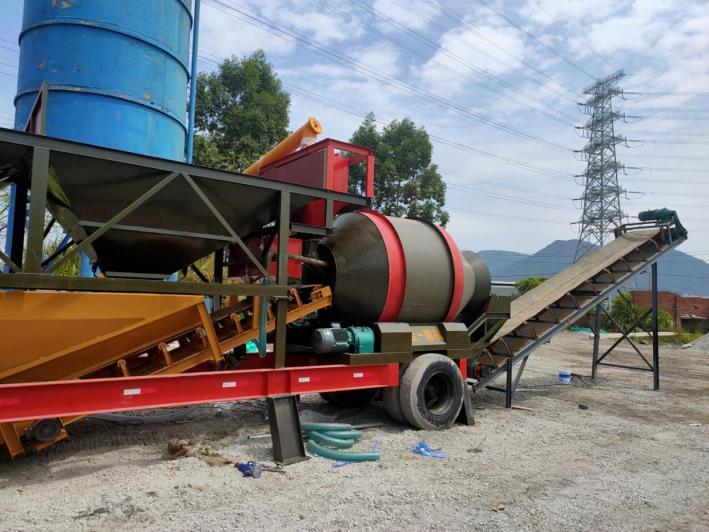

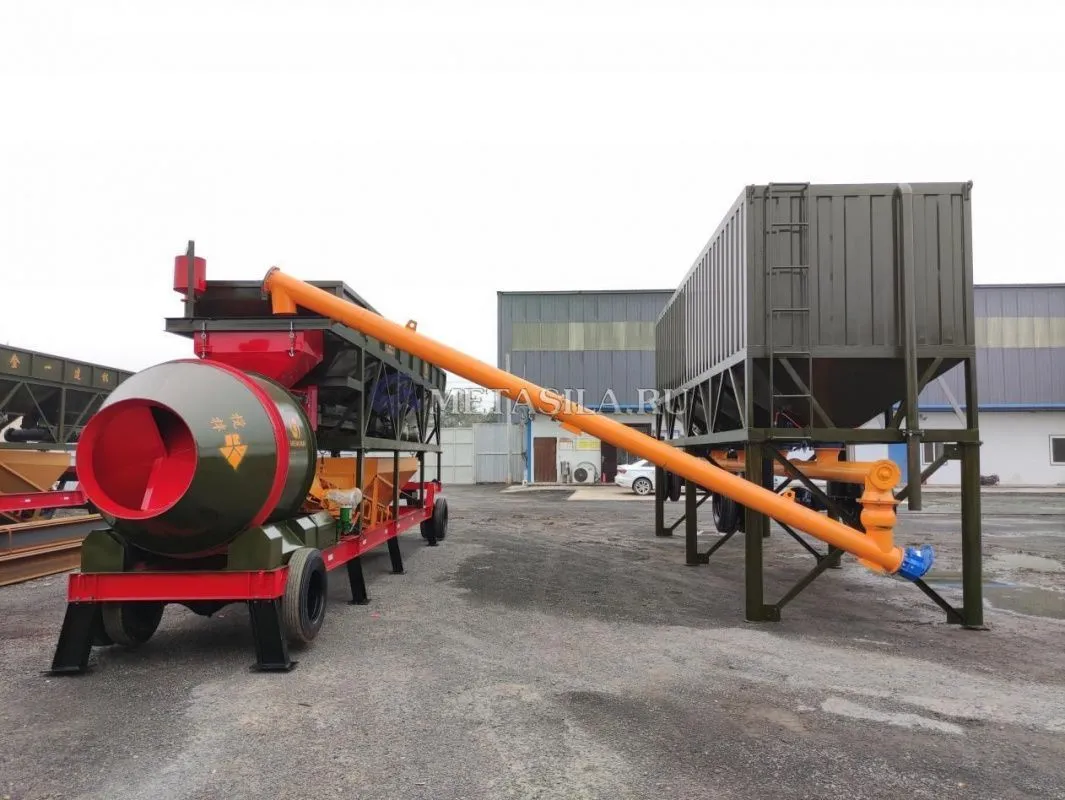

Мобильная бетоносмесительная установка

Мобильная бетоносмесительная установка

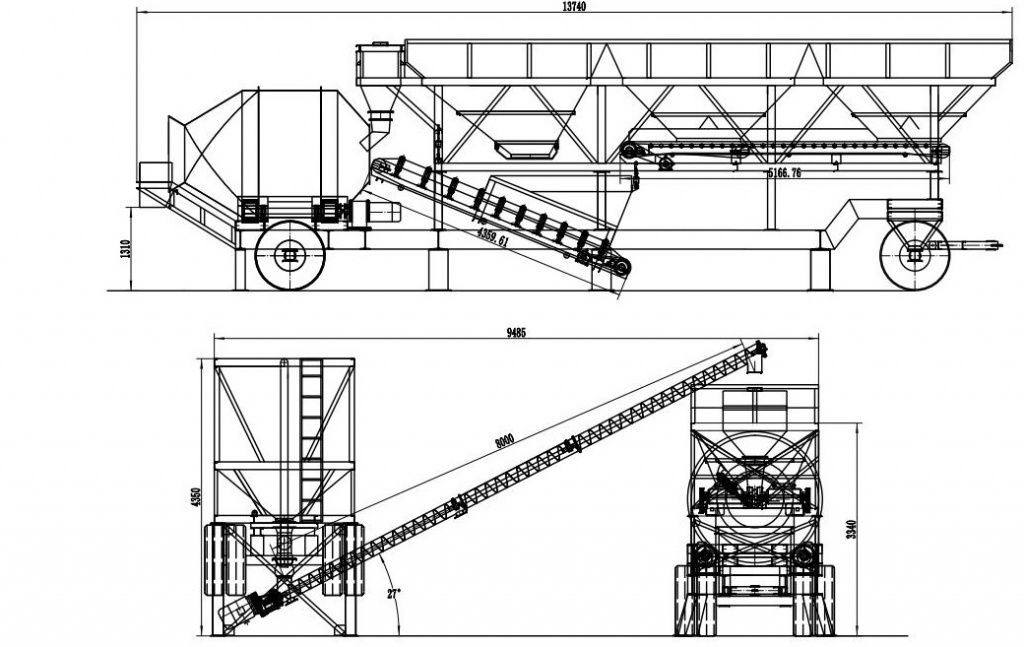

Чертеж конструкции (Для справки)

Общие параметры

Производительность 60 м3/ч

Бетоносмеситель

Машина для дозирования заполнителя с 3 бункерами

Шнековый конвейер

Передвижной Горизонтальный Цементный Силос 50 Тонн

Время цикла 1 мин

Точность взвешивания агрегата ±2%

Точность взвешивания цемента ±1%

Точность взвешивания воды ±1%

Точность взвешивания добавок ±1%

Общая мощность 67,5 кВт

Общий Вес 16 Т

Система управления Компьютерное управление

Спецификация

Машина Для Дозирования Заполнителя

Модель с 3 бункерами

Объем бункера для хранения 3*8,5 м3

Объем Бункера Для Взвешивания 2400 Л

Мощность двигателя 3*4 кВт

Мощность вибродвигателя 0,37 кВт

Датчик натяжения 3*2000 кг

Ленточный конвейер 1 600*10 530 мм

Ленточный конвейер 2 600*4230 мм

Ленточный конвейер 3 600*8 720 мм

Высота загрузки 3 340 мм

Бетономешалка

Барабанный смеситель

Производительность 60 м3/ч

Объем Подачи 2400 Л

Объем Выгрузки 1500 Л

Мощность смесительного двигателя 2* 11 кВт

Мощность двигателя водяного насоса 3 кВт

Высота выгрузки 1310 мм

Система Взвешивания

Объем бункера для взвешивания цемента 1,1 м3

Пневматический Дроссельный клапан ￠300

Датчик натяжения 3*500 кг

Точность взвешивания цемента ±2％

Объем бункера для взвешивания воды 0,4 м3

Мощность двигателя водяного насоса 1,5 кВт

Пневматический Дроссельный клапан ￠80

Датчик натяжения 3*300 кг

Точность взвешивания воды ±1％

Объем бункера для взвешивания добавок 0,03 м3

Пневматический Дроссельный клапан ￠50

Датчик натяжения 1*50 кг

Точность взвешивания добавок ±1％

Пневматическая система

Воздушный компрессор 0,6 м3

Воздушный цилиндр АКС

Система Управления

Система управления бренда Bo sure (одна из лучших в Китае)

Текущая кабина Сильная и слабая текущая кабина

Операционный стол

Управляющий компьютер Lenovo

Диспетчерская 2*2*2.5 м

CCTV 1 комплект

Контактор Schneider

Автоматический выключатель Schneider

Мини-реле Schneider

ИБП Schneider

Термореле Schneider

Датчик взвешивания

Кондиционер Chigo

Тип иглы принтера

Принадлежности Для Электрического Управления Schneider

Электрические кабели и аксессуары

Шнековый конвейер

Размер *8 м*15 кВт

Передвижной горизонтальный цементный силос

Грузоподъемность 50 Т

Объем 35,5 м3

Нижний шнековый транспортер силоса 9*7,8 м * 5,5 кВт

Вибродвигатель 4* 0,37 кВт

Высота разгрузки 1,2 м

Габаритные размеры 8,16*2,2 м

Шасси

Шасси бетоносмесительной установки 9,3*1,5 м

Горизонтальное Шасси цементного силоса 8,16*2,2 м

Шина 8*≈765 мм
