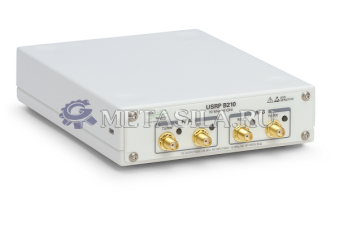

NI USRP B210 SDR Kit – Двухканальный приемопередатчик (70 МГц - 6 ГГц) - Ettus Research

Комплект 782747-01 USRP N210 (USRP N210, 2 радиочастотных кабеля SMA-Bulkhead, кабель Ethernet, питание)

USRP N210 — это усовершенствованная версия USRP N200, включающая более крупную FPGA. Это позволяет пользователям перемещать дополнительные функции в FPGA, увеличивая максимальную производительность обработки до 100 Мвыб/с в обоих направлениях, предлагая при этом потенциальное улучшение задержки обработки.

USRP N210 обеспечивает возможность обработки с высокой пропускной способностью и широким динамическим диапазоном. USRP N210 предназначен для требовательных коммуникационных приложений, требующих такой быстрой разработки. Архитектура продукта включает Xilinx® Spartan® 3A-DSP 3400 FPGA, двойной АЦП со скоростью 100 Мвыб/с, двойной ЦАП со скоростью 400 Мвыб/с и подключение Gigabit Ethernet для потоковой передачи данных на хост-процессоры и с них. Модульная конструкция позволяет USRP N210 работать в диапазоне от постоянного тока до 6 ГГц, а порт расширения позволяет синхронизировать несколько устройств серии USRP N210 и использовать их в конфигурации MIMO. Дополнительный модуль GPSDO также можно использовать для настройки эталонных часов USRP N210 в пределах 0,01 ppm от мирового стандарта GPS. USRP N210 может передавать данные со скоростью до 50 MS/s в хост-приложения и обратно. Пользователи могут реализовывать пользовательские функции в структуре FPGA, или во встроенном 32-битном программном ядре RISC. USRP N210 предоставляет большую FPGA, чем USRP N200, для приложений, требующих дополнительной логики, памяти и ресурсов DSP. FPGA также предлагает возможность обработки до 100 Мвыб/с как в направлении передачи, так и в направлении приема. Прошивку ПЛИС можно перезагрузить через интерфейс Gigabit Ethernet.

Комплект USRP N210 (дочерняя плата не входит в комплект) Ettus Research + Стандартная программа обслуживания оборудования NI Продолжительность: 3 года

Комплект USRP N210 (дочерняя плата не входит в комплект) Ettus Research + Стандартная программа обслуживания оборудования NI Продолжительность: обзор на 3 года

USRP N210 — это усовершенствованная версия USRP N200, включающая более крупную FPGA. Это позволяет пользователям перемещать дополнительные функции в FPGA, увеличивая максимальную производительность обработки до 100 Мвыб/с в обоих направлениях, предлагая при этом потенциальное улучшение задержки обработки.

USRP N210 обеспечивает возможность обработки с высокой пропускной способностью и широким динамическим диапазоном. USRP N210 предназначен для требовательных коммуникационных приложений, требующих такой быстрой разработки. Архитектура продукта включает Xilinx® Spartan® 3A-DSP 3400 FPGA, двойной АЦП со скоростью 100 Мвб/с, двойной ЦАП со скоростью 400 Мвб/с и подключение Gigabit Ethernet для потоковой передачи данных на хост-процессоры и с них. Модульная конструкция позволяет USRP N210 работать в диапазоне от постоянного тока до 6 ГГц, а порт расширения позволяет синхронизировать несколько устройств серии USRP N210 и использовать их в конфигурации MIMO. Дополнительный модуль GPSDO также можно использовать для настройки эталонных часов USRP N210 в пределах 0,01 ppm от мирового стандарта GPS. USRP N210 может передавать данные со скоростью до 50 MS/s в хост-приложения и обратно. Пользователи могут реализовывать пользовательские функции в структуре FPGA, или во встроенном 32-битном программном ядре RISC. USRP N210 предоставляет большую FPGA, чем USRP N200, для приложений, требующих дополнительной логики, памяти и ресурсов DSP. FPGA также предлагает возможность обработки до 100 Мвыб/с как в направлении передачи, так и в направлении приема. Прошивку ПЛИС можно перезагрузить через интерфейс Gigabit Ethernet.

Обзоры комплекта USRP N210 (дочерняя плата не входит в комплект) Стандартная программа обслуживания оборудования Ettus Research + NI Продолжительность: 3 года

Дополнительные ресурсы

Включено в этот комплект:

• USRP N210
• 1 гигабитный Ethernet-кабель
• Источник питания
• 2 кабеля SMA-переборки

• Поддерживает платформы GNU Radio, LabVIEW TM и Matlab.

• Двойная дискретизация IQ 100 Мвыб/с, 14-разрядный АЦП

• Двойная дискретизация IQ 400 Мвыб/с, 16-битный ЦАП

• Полностью когерентные возможности MIMO

• Порт Gigabit Ethernet для подключения к хосту

• Расширение интерфейса 2 Гбит/с

• Спартанский 3A-DSP 3400 ПЛИС

• 1 МБ высокоскоростной SRAM

• 2,5 ppm опорная частота TCXO

Принципиальная схема 782747-01 Тип: USRP N210 Kit

        Семейство сетевых продуктов обеспечивает возможности MIMO с высокой пропускной способностью и динамическим диапазоном. Интерфейс Gigabit Ethernet служит для соединения между N210 и хостом. Это позволяет пользователям достичь пропускной способности в режиме реального времени 50 Мвыб/с в полнодуплексном режиме в направлениях приема и передачи.

        Соединения MIMO серии Network расположены на передней панели каждого устройства. Двойные сетевые устройства серии плюс кабели могут быть подключены для полной конфигурации 2x2 MIMO. Внешние входы PPS и LO можно использовать для создания многоканальных систем большего масштаба. Основные характеристики N200 и N210 одинаковы, за исключением того, что N210 предоставляет более богатые ресурсы FPGA.
