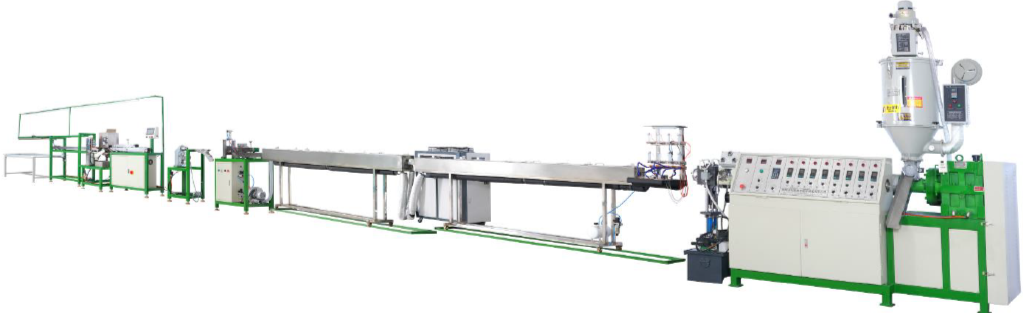

Линия экструзии уплотнительной прокладки, модель SD150

Линия экструзии уплотнительной прокладки, модель SD150

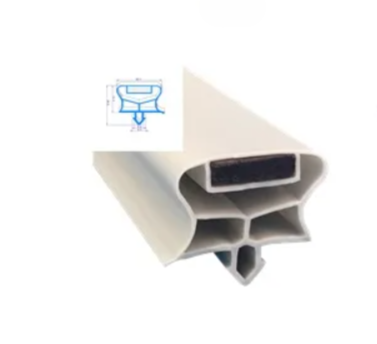

Линия предназначена для непрерывного производства уплотнительных прокладок (для холодильников, окон, дверей, автомобилей и промышленного оборудования).

Производительность - 50-80 кг/ч

Описание линии:

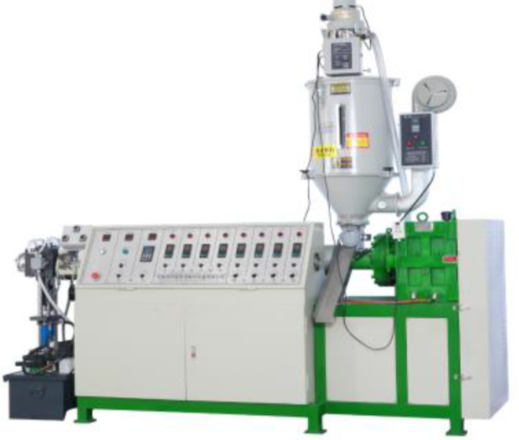

1) Экструдер для ПВХ

Диаметр шнека Φ75 мм, 6-ступенчатый контроль температуры, закаленный червячный редуктор, главный двигатель 22 кВт с частотным регулированием Delta, шнек и цилиндр из материала 38CrMoAL, соотношение длины к диаметру 28:1, азотированная обработка, контроллер температуры Huibang, низковольтное электрооборудование Guoyou Chint, отдельный специальный шнек. Максимальная мощность 45 кВт, рабочая мощность 15–20 кВт.

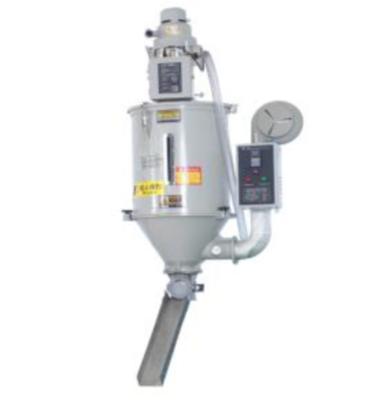

2) Загрузочное устройство (питатель)

Сушильно-нагревательный бункер имеет ёмкость 75 кг, температура поддерживается автоматически.

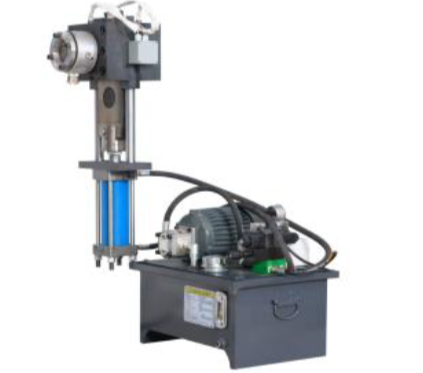

3) ФИЛЬТРОСМЕНИТЕЛЬ (УСТРОЙСТВО СМЕНЫ ФИЛЬТРА)

Высококачественная штамповая сталь, внутренний нагрев.

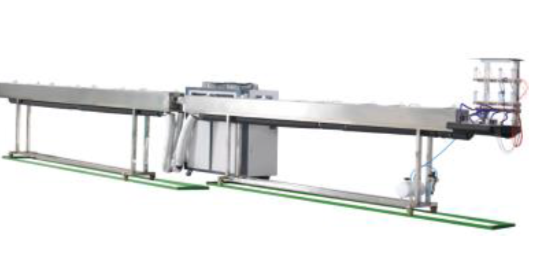

4) Охлаждающая ванна

Двухслойный лист из нержавеющей стали с матовой поверхностью, двухсекционная ванна, прецизионный манометр регулировки объёма газа.

5) Тянущее устройство

Частотное управление Omron, функция автоматической резки, специальный тяговый ремень, воздуходувка высокого давления 550 Вт, специальная сушилка из нержавеющей стали 304.

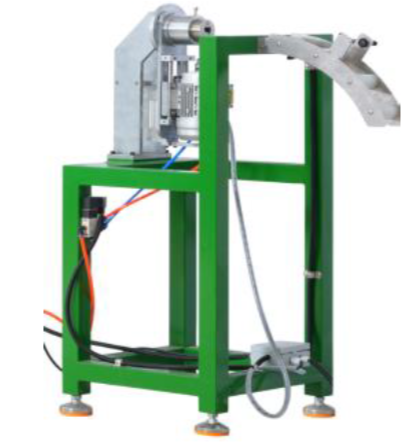

6) Автоматический пробивной станок

Автоматически пробивает отверстия в боковой части уплотнителя холодильника.

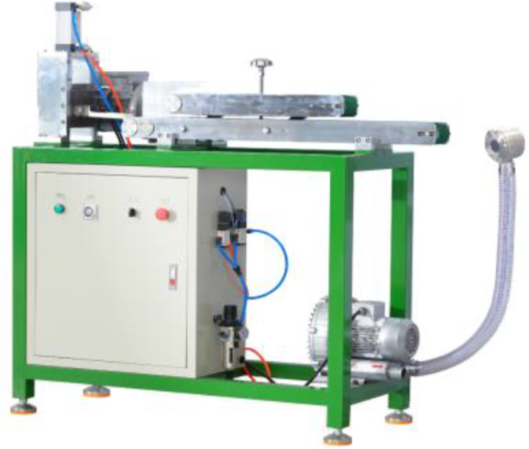

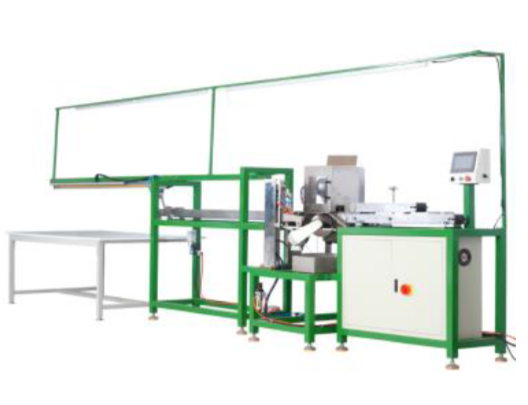

7) ОБОРУДОВАНИЕ ПОЛНОСТЬЮ АВТОМАТИЧЕСКОЙ РЕЗКИ И СБОРА ГОТОВОЙ ПРОДУКЦИИ

·        Привод на базе сервосистемы Omron

·        Частотное регулирование

·        Управление с сенсорного экрана

·        Низковольтное электрооборудование Chint, Schneider

·        Синхронный ременный конвейер

·        Точность резки: ±1 мм при скорости 8–16 м/мин

·        Пневматические компоненты Guoyou Xinyi

·        ПЛК OMRON

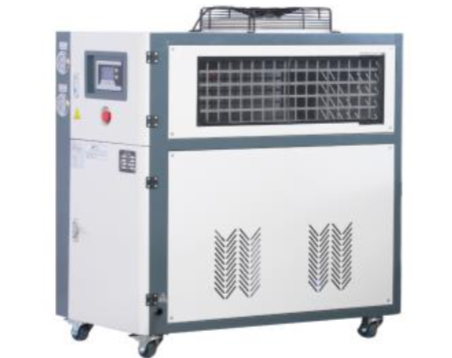

8) ВОДЯНОЙ ЧИЛЛЕР

С воздушным охлаждением

Импортный компрессор

Увеличенный водяной бак,

Мощность 5 л.с. (5 HP)

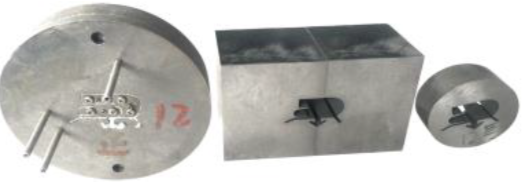

9) ИНДИВИДУАЛЬНАЯ ЭКСТРУЗИОННАЯ ГОЛОВКА (ФИЛЬЕРА)

Высококачественная форма из нержавеющей стали

По 1 комплекту экструзионной, калибрующей и испытательной оснастки

Режущая матрица (резак)

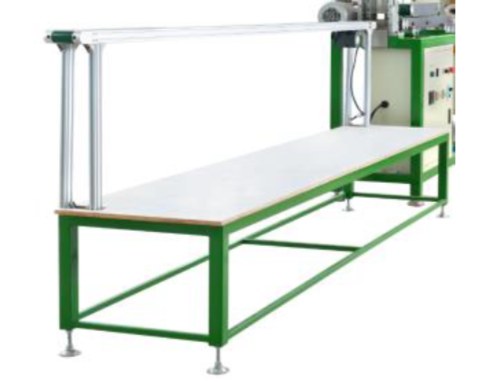

10) АВТОМАТИЧЕСКИЙ ТОЛКАТЕЛЬ

Длина 2,5 м

Конвейерная лента с регулируемой скоростью

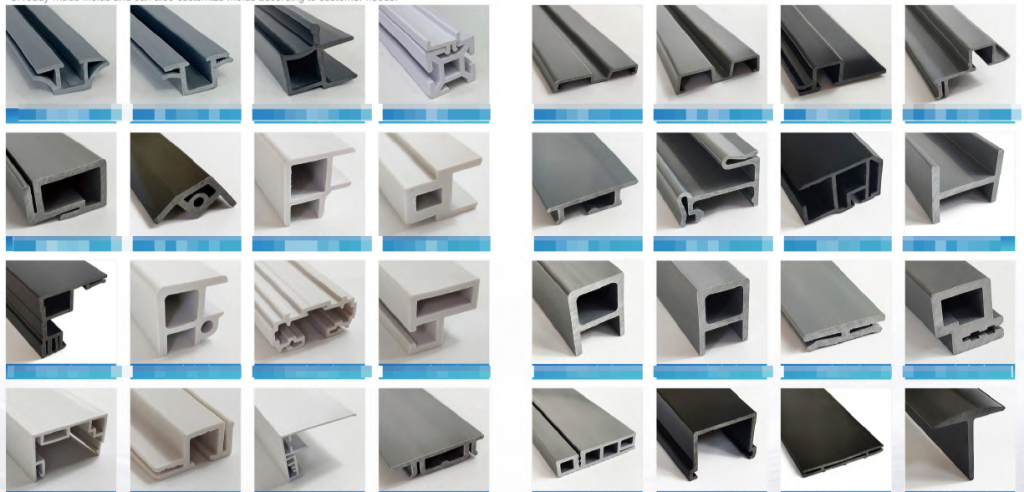

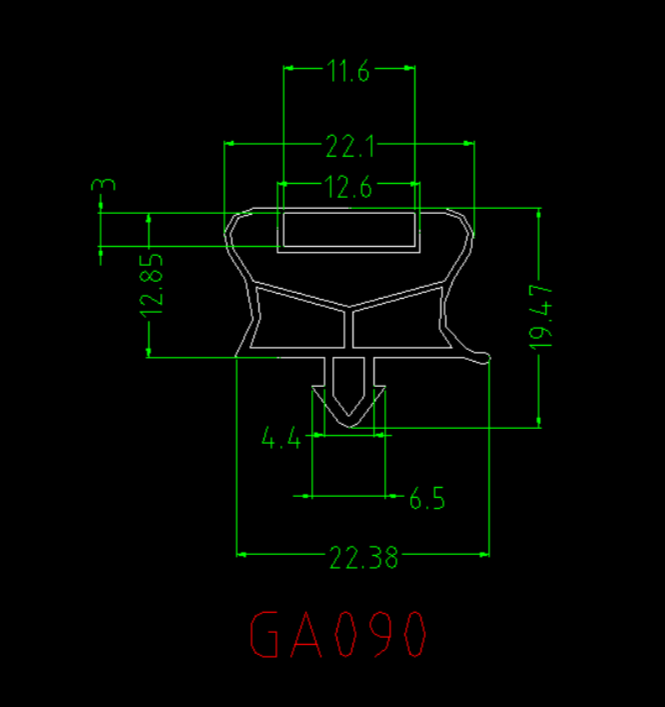

Возможно изготовление линии под индивидуальные чертежи уплотнителей:

В стоимость включены пуско-наладочные работы.
