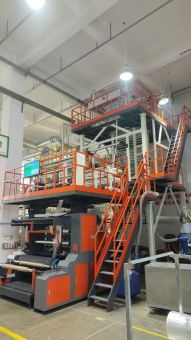

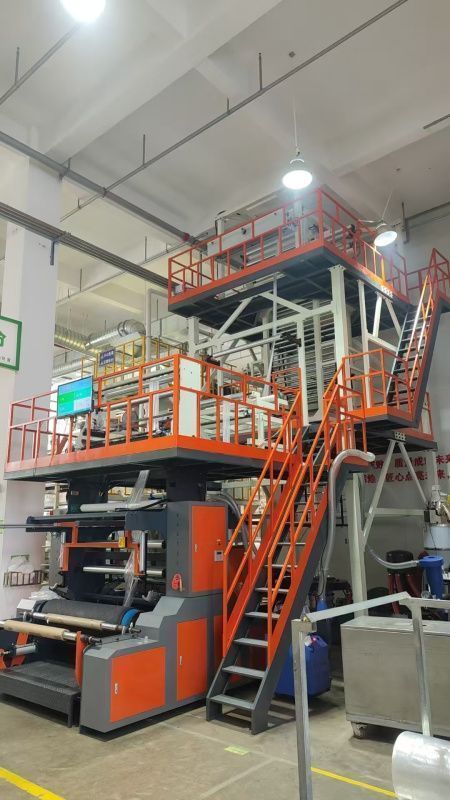

Описание
Конфигурация: Φ55 мм × 1 шт. + Φ50 мм × 2 шт., ширина 1200 мм
Основные технические характеристики
Максимальная ширина плёнки (в сложенном виде): 1200 мм
Толщина плёнки: 0,012–0,1 мм
Отклонение по толщине: ≤ ±8%
Структура соэкструзии: A/B/A
Применяемое сырьё: LDPE, LLDPE, mLLDPE, HDPE, высококачественные переработанные материалы и высококачественные наполнители (5–10%).
Максимальная производительность: 50–120 кг/ч (выход зависит от размеров плёнки)
Максимальный диаметр намоточного рулона: Φ600 мм
Общая установленная мощность: приблизительно 80 кВт
Габаритные размеры (Д × Ш × В): 9 м × 5 м × 7,5 м
Спецификация шнека и цилиндра: 1 комплект Φ55 мм (L/D=30) для внутреннего и наружного слоёв. 2 комплекта Φ50 мм для среднего слоя
Соотношение длины и диаметра шнека (L/D): 30:1
Скорость вращения шнека: 95 об/мин
Нагрев цилиндра: 3-зонный автоматический контроль температуры для каждого цилиндра.
Нагреватели: Зоны 2 и 3 цилиндра оснащены нагревательными кожухами из литого алюминия для рассеивания тепла, а также вентиляторами принудительного воздушного охлаждения.
Редуктор с передаточным числом 10:1 и водяной рубашкой охлаждения: Внутренний слой использует редуктор модели #173; наружные слои используют редуктор модели #180
Сервомоторы экструдера: 18,5 кВт × 2 ед.; 22 кВт × 1 ед.
Узел смены фильтров (всего 2 комплекта). Оснащён ручным комплектом для смены фильтров GE.
Экструзионная головка
Конструкция головки: 3-слойная соэкструзия. Материал головки: сталь 40Cr, закалённая и подвергнутая снятию напряжений для предотвращения деформации, вызванной тепловыми циклами.
Диаметр отверстия головки: 220 мм
Мощность нагрева головки: прибл. 15 кВт
Нагреватель: Керамический
Вертикальное вращающееся приёмное устройство (1 комплект)
Максимальная линейная скорость: 60 м/мин.
Пневматические валы для поддержки плёнки: Φ100 мм × 2000 мм, оснащены 2 комплектами вихревых воздушных насосов.
Горизонтальное вращающееся тянущее устройство, регулируемое на 360° по часовой и против часовой стрелки; двигатель 0,55 кВт с редуктором и зубчатой передачей.
Фрикционное намоточное устройство (2 комплекта)
Намотчик: Автоматическая фрикционная намоточная станция с регулировкой натяжения. Максимальная ширина плёнки: 1200 мм; максимальный диаметр намотки: Φ600 мм; максимальная скорость намотки: 60 м/мин.
Ведущий резиновый вал намотчика: Φ280 мм × 1200 мм; главный двигатель намотки 1,5 кВт с редуктором и частотным регулятором
Оснащён 4 пневматическими валами диаметром 3 дюйма.
Вспомогательные устройства
Встроенная функция контроля ширины плёнки.
Электрическая система управления
В стоимость включены пуско-наладочные работы
