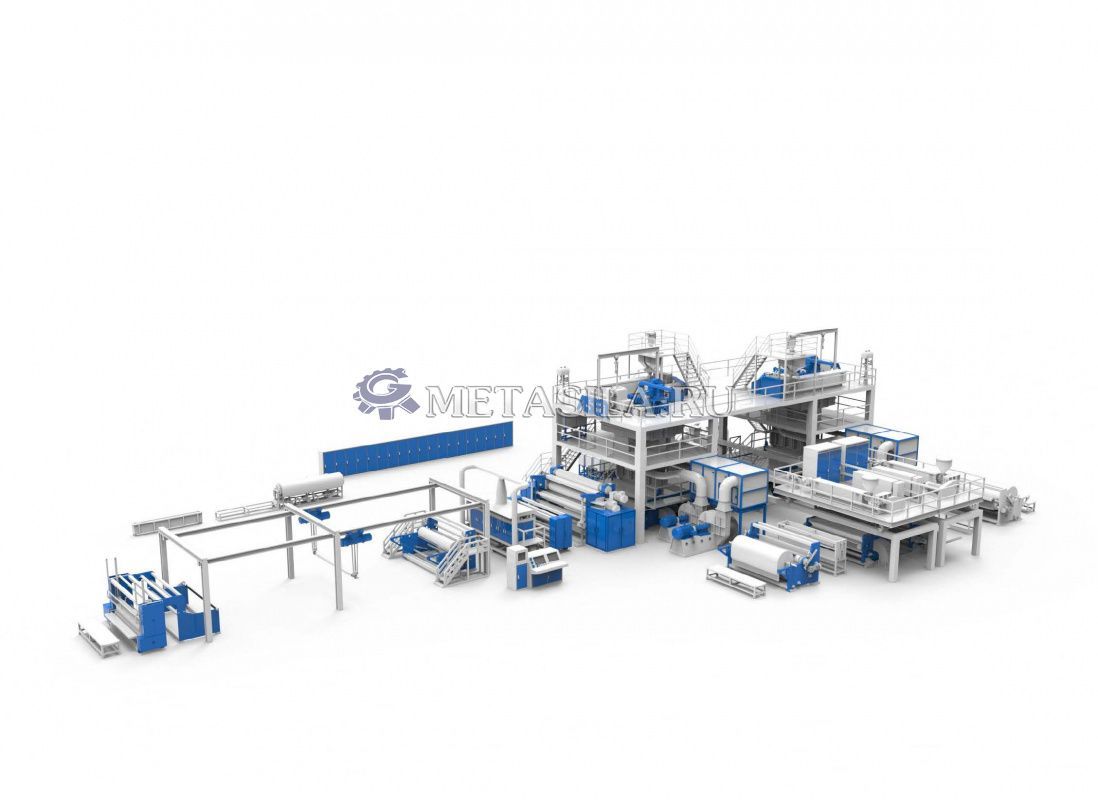

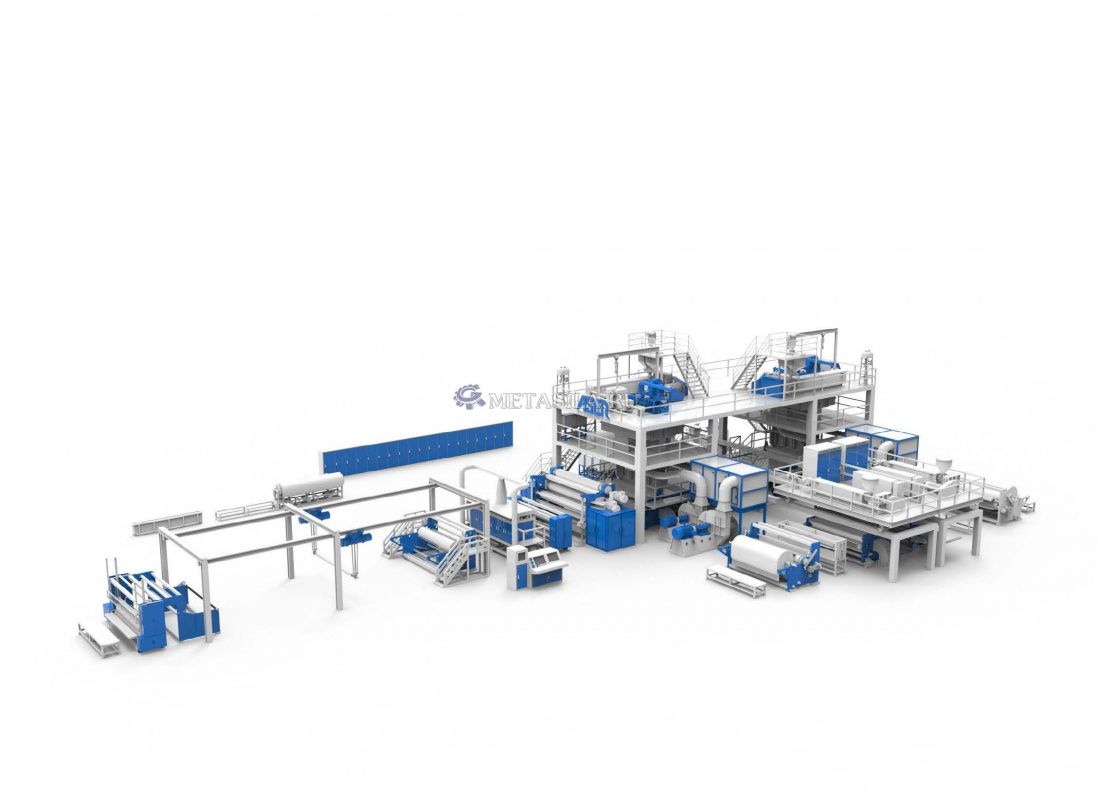

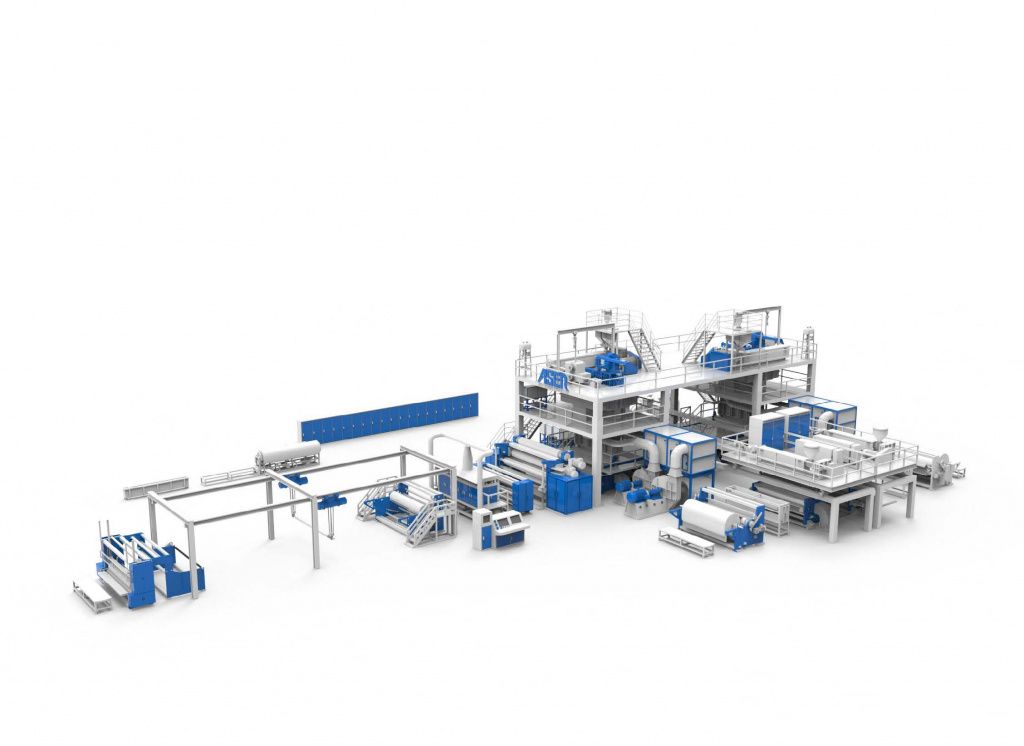

Линия по производству спанбонда SMMS (2400 мм)

Требования к производственной линии:

Ширина: 2400 мм

Нетканый материал на спанбонде: 1,5-2,5 ден

Нетканый материал, выдуваемый расплавом: 2--5 мкм

Расход сырья: 2‰ (включая вторичную переработку)

Максимальный диаметр упаковки: 1500 мм

Основной материал: Полипропиленовая стружка (PP)

Дополнительный материал: цветная маточная смесь, функциональная маточная смесь.

Грамм продукта: 8-80г/м2

Скорость машины: 20-550м/мин

Производительность: 23 т/день (24 часа), рассчитанная как 13 г/м2, скорость обработки: 500 м/мин

Требования к основному индексу сырья: Полипропилен

SB:MFI 35

МБ: MFI 1500

Показатель текучести расплава: 166℃ (230℃25 г/10 мин)

Содержание золы; <0,15%~0,25%

Стандарт качества продукции: Промышленный стандарт нетканых материалов из спанбонда/выдуваемого из расплава/спанбонда:ФЗ/Т 64034-2014

Промышленный стандарт горячекатаных нетканых материалов из спанбонда: ФЗ/Т 64033-2014

Средняя мощность на тонну: 700 кВт*ч (зависит от технических характеристик производимого продукта).

Производственный процесс

Производственная линия использует технологию “щелевого всасывания”.

Технологический процесс производства: переработка сырья + кромки --- экструзия расплава --- фильтрация--- измерение---фильтрация--- прядение--- охлаждение ---вытяжка воздухом --- диффузия воздуха --- укладка воздухом --- Каландр --- намотка--- продольная резка--- упаковка

Установленная мощность должна быть рассчитана в соответствии с 1200 кВА.

Фактическая потребляемая мощность может составлять около 1000 кВА.

Основное напряжение составляет 3*380 В, 50 Гц

Объем циркулирующей воды составляет 150 м3/ч (25℃ 0,25~0,35 МПА), а пополнение запасов воды составляет 0,5 м3/ч

Состав линии:

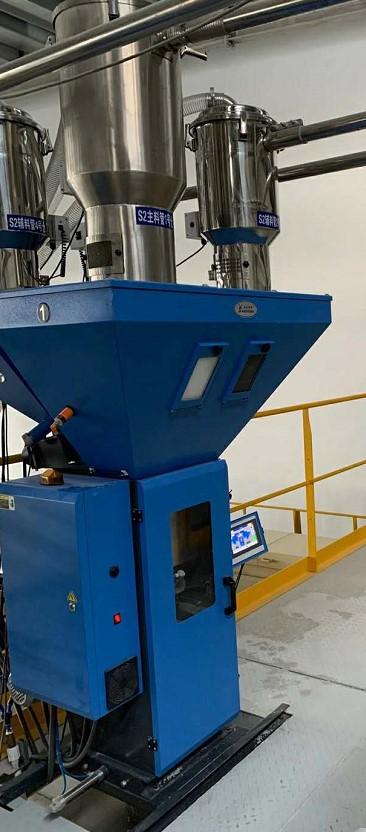

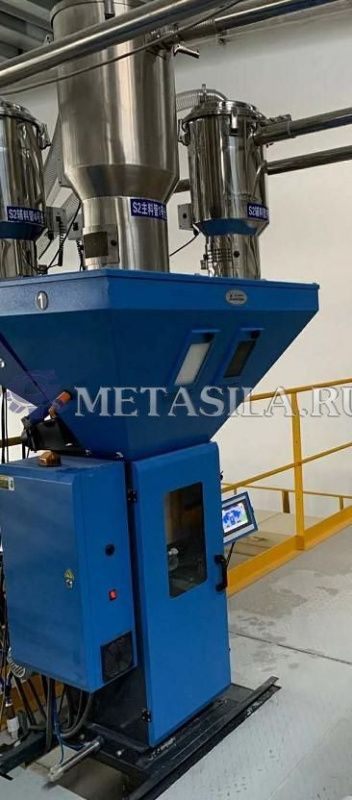

1 Трехкомпонентное дозирующее и смесительное устройство. 2 комплекта

Трехкомпонентная система дозирования и смешивания для взвешивания

Производительность смешивания: 500 кг/ч

Пропорция каждого компонента: Частицы основного материала: 80-100%, частицы вспомогательного материала 2-10%

Метод управления: ПЛК Siemens.

Мощность вентилятора: 7,5 кВт

2 2-х шнековый экструдер. 2 комплекта

Диаметр винта = соотношение длины хвостовика: 150 мм = 30

Скорость вращения винта: 20 ~ 60 об/ мин

Мощность двигателя: двигатель скорости преобразования частоты переменного тока мощностью 132 кВт.

Управление: Автоматическое управление по замкнутому контуру давления.

Максимальная производительность: 500 кг/ ч

Максимальная температура расплава: 280°

Материал винта: 38CrMoAlA

Мощность нагрева винта: 90 кВт 7 Площадь

Максимальное давление: 15-25 Мпа

3 Рециркулирующий экструдер.2 комплекта

Диаметр винта = соотношение длины хвостовика: 105 мм = 13

Скорость вращения винта: 110 об/ мин

Мощность двигателя: 22 кВт

С электрическим устройством подачи.

Максимальная производительность: 90 кг/ ч

Максимальная температура расплава: 280°

Материал винта: 38CrMoAlA

Мощность нагрева шнека: 24,7 кВт

Максимальное давление: 25 Мпа

4 Фильтр. 2 комплекта

Максимальное рабочее давление: 16 МПа

Максимальная разница давлений до и после фильтрации: 6 МПа

Допустимое давление в основной оболочке: 0,25МПа

Максимальная рабочая температура: 310℃

Площадь одноцилиндрового фильтра: 3,5㎡

Точность фильтрации: в соответствии с производственными требованиями пользователя:

60 меш-400 меш

Мощность нагрева: 5 кВт-45 кВт

5 Дозирующий насос. 2 комплекта

 (Емкость): 6 ~ 30 куб. см/об

 (Диапазон скоростей): 10 ~ 40 об/мин

(Давление на выходе)≤40 МПа

 (Рабочая температура)≤320℃

(Температура очистки)≤450℃

(Максимальный перепад давления): 20 МПа

(Рекомендуемая скорость насоса): 15-25 об/мин

6 Вращающаяся коробка. 2 комплекта

Материал: 431/630；

Метод расщепления расплава: охота за вешалками для одежды.

Максимальная рабочая температура: ≤350℃

Максимальное рабочее давление: 26 К Па

7 Фильерная пластина. 4 комплекта

Длина×ширина×толщина: 2710×256×33 мм

Максимальная температура: 300C

Диаметр вращающегося отверстия = соотношение длины хвоста: 0,45 мм = 12

Общее количество отверстий: 14700

Материал: 431/630

8 Закалочная камера 4 комплекта

Материал: Алюминий

Размер: 2700 (направление CD) × 900 (высота) × 1380 (

направление MD) мм

Максимальное рабочее давление: 0,4 МПа

Хорошая защита изоляции снаружи.

9 Растягивающее устройство. 21 комплекта

Длина (направление CD): 2800 мм

Высота: 2200 мм

Структура: Сварная конструкция, после прецизионной обработки методом "обработки старением", плавный проход, гладкое, низкое сопротивление.

Регулируемая ширина канала.

Хорошая защита изоляции снаружи.

10 Рассеиватель 2 комплекта

Длина (направление CD): 2800 мм

Высота: 1280 мм

Структура：Канал изготовлен из высокопрочной нержавеющей стали.

Регулируемая ширина. (从50 ~ 200 мм)

Может перемещаться в любом направлении, легко моется и обслуживается.

11 Веб-формирователь 1 комплект

Ширина: 2400 мм

Расчетная скорость: 550 м/мин

Толщина стеновой панели: 80 мм

Высота рабочей поверхности: 1800 мм

Прижимной ролик: 3шт, длина: 3шт, диаметр 300 мм,

толщина хромирования-0,3 мм, пневматический подъем.

Максимальная температура прижимного ролика: 130 ℃, нагрев термального масла.

Двигатель ременной передачи сетки: AC 45 кВт, двигатель скорости преобразования частоты.

Технические характеристики сетчатого ремня: Длина × ширина 4 (м),воздухопроницаемость: 10000 / м2 / ч, антистатичность.

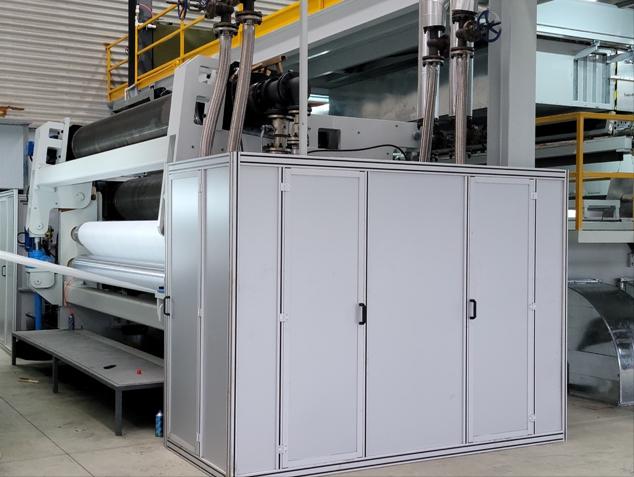

12 Стан горячей прокатки 1 комплект

Вертикальные два рулона

Метод компенсации отклонения крена: (выпуклый, выпуклость и пересечение осей)

Максимальное давление в трубопроводе: Н/мм

Нагрев термального масла, максимальная рабочая температура 200 ℃ , точность контроля: ± 1 ℃

Мощность нагрева: 60 кВт × 2

Расчетная скорость: 550 м/мин

Двигатель: переменный ток 55 кВт × 2, частота.

Двигатель охлаждающего ролика: переменный ток 7,5 кВт, частота.

Диаметр рулона × ширина рабочей поверхности: Φ560 × 3600 мм

Рулон S

13 Моталка 1 комплект

Ширина рабочей поверхности: 2750 мм

Максимальный диаметр рулона: 1500 мм

Расчетная скорость: 550 м / мин, привод двигателя с переменной частотой вращения переменного тока, мощность двигателя 11 кВт，

Диаметр намоточного стержня: 600 мм

Режим работы: Намотка с постоянным натяжением, автоматическая смена рулона при достижении длины рулона, без разрезания.

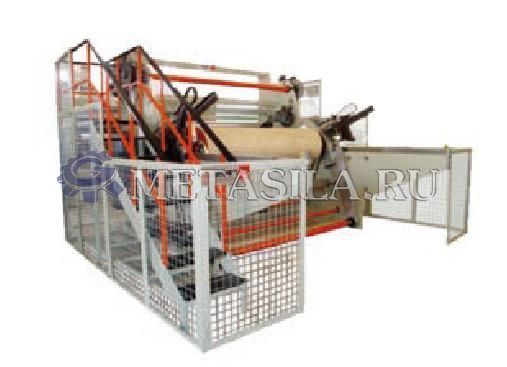

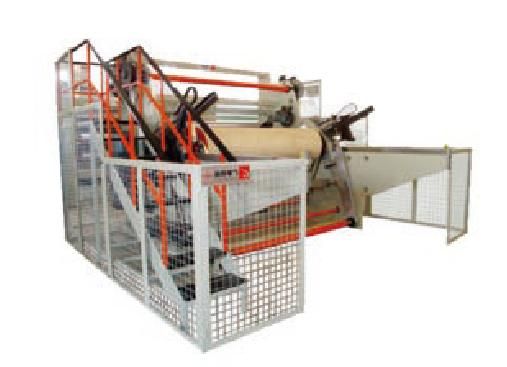

14 Автономный режущий аппарат 1 комплект

Максимальный диаметр основного рулона: 2000 мм

Максимальный диаметр вспомогательного рулона: 800 мм

Ширина резки: 100 ~ 2700 мм

Диаметр намоточного стержня: 74 мм (разматывающий конец), 76 мм (конец намотки)

Расчетная скорость резки: 1000 м/ мин

Двигатель: 22 кВт (конец размотки), кВт (конец намотки)

Тип режущего ножа: дисковый нож для срезания, кол-во конфигураций 24 комплекта.

Активная размотка, намотка с постоянным натяжением, управление ПЛК.

Оснащен электрической лебедкой грузоподъемностью 2 тонны (2шт).

Один разгрузочный стол.

Давление сжатого воздуха: 0,6МПа.

15 Масляная печь 6 комплектов

Расчетное давление: 0,8 МПа

Расчетная температура: 300℃

Точность измерения температуры: ± 1℃

Мощность двигателя масляного насоса: переменный ток 7,5 кВт

Тепловая мощность: 60 кВт

Расход: 37 м3/ч

16 Воздуходувка 10 комплектов

110 кВт =2 комплекта

90 кВт =2 комплекта

7,5 кВт =2 комплекта

75 кВт =2 комплекта

15 кВт =2 комплекта

17 Блок кондиционирования воздуха 2 комплекта

Холодопроизводительность: 200 000 ккал

Размер: 2000 *2000 *4000

18 Градирня

19 Кондиционер воздуха

Холодопроизводительность: 120P

20 Водяной насос

1.Насос охлаждающей воды: Подъем 30 м, двигатель 15 кВт (комплект)

2.Насосы для охлажденной воды: Подъем 30 м, двигатель 22 кВт (комплект)

21 Пылесос

Размер печи: Φ600 × 2800 мм

Мощность нагрева: 48 кВт

Мощность вакуумного насоса: 4 кВт

С устройством очистки выхлопных газов (пиролиз)

22 Ультразвуковой очиститель

Рабочая температура: ≤70℃

Мощность нагрева: 4,5 кВт

Ультразвуковая мощность: 6 кВт

Размер комнаты для уборки: 2800×300×300 мм

23 МАСЛЯНЫЙ БАК

для 2400 мм тип 6 комплектов

24 Тележка для ткани

2400 мм 1 комплект

25 Стальная платформа

Материал: Углеродистая сталь Q235

Стальная конструкция подходит для поддержки производства 2400 линия

Материал: Углеродистая сталь Q235

26 Электрический шкаф

Система управления электрическим шкафом

Преобразователь частоты/ПЛК

Бренд сенсорной панели: MCGS

Сенсорная модель: TPC1570Gi

Бренд ПЛК: Shenzhen hexin

Инвертор/ПЛК/ расширение ПЛК/датчик давления с сенсорным экраном/ регулятор температуры

В стоимость включены пуско-наладочные работы
