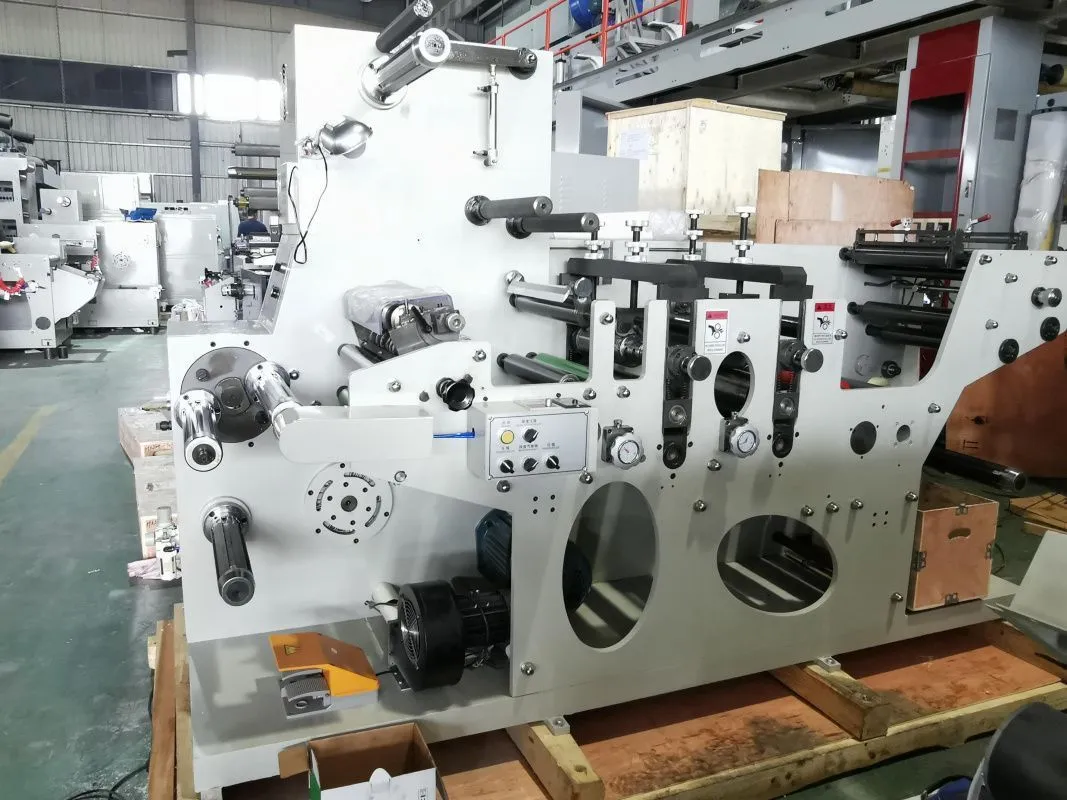

Двухпозиционный станок для высечки с двумя станциями TL-450

Автоматическая перемотка револьверной головки

Скорость 230 м/мин

Скребковый нож для удаления отходов и конвейер для транспортировки листов (используется серводвигатель)

Для перемотки используется серводвигатель мощностью 7,5 кВт

Для размотки используется пневматическая подача

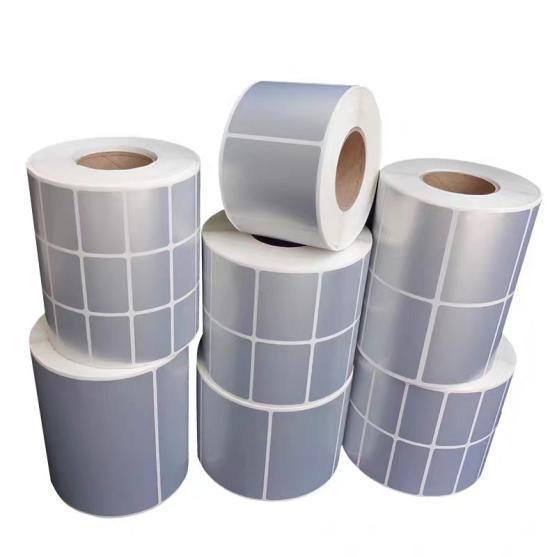

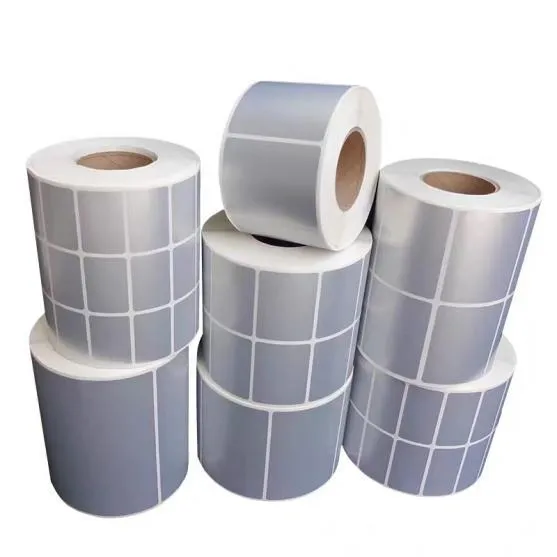

Образец：

Параметры:

Скорость резки 230 м/мин

Максимальная ширина полотна 450 мм

Максимальная ширина резки 440 мм

Длина высечки 178-476 мм

Максимальный диаметр разматывания 1000 мм

Макс. Диаметр намотки вверх 400 мм

Максимальный диаметр намотки вниз 500 мм

Точность резки ±0,1 мм

Напряжение питания 380 В, 3 фазы

Вес станка 2900 кг

Габариты станка 3.3*1.4*1.86 м

Основные характеристики:

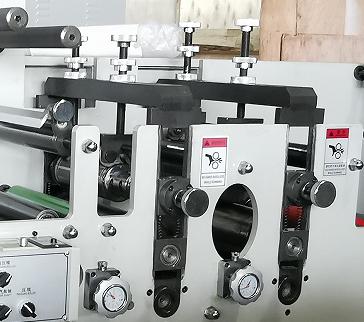

Одна полностью вращающаяся станция высечки

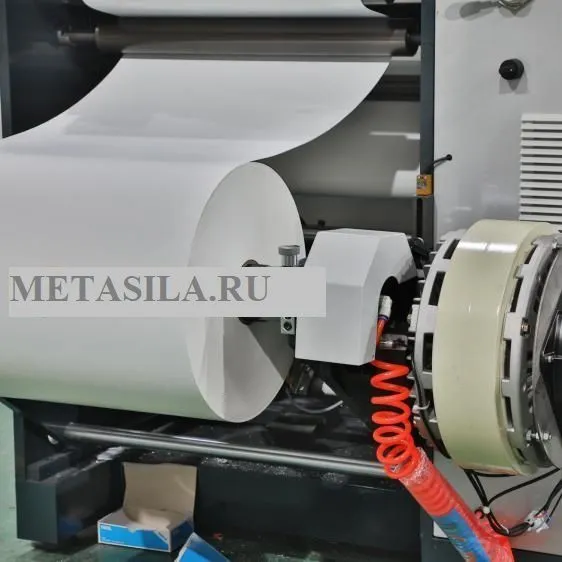

С пневматическим валом размотки 1 шт 76 мм (автоматическая размотка с пневматической загрузкой)

Перемотка 3,3 шт 76 мм пневматического вала 4,2 шт пневматических вала перемотки по 40 мм, 2 шт пневматических вала перемотки по 25 мм

Со счетчиком и подсчетом чисел

С системой направляющих полотна

Функция раннего торможения

Контроль натяжения

Сенсорный экран ПЛК

С 8 комплектами вращающихся ножей

Конструкция штамповочного станка с горизонтальным боковым нажимом

Функция разматывания заключается в остановке при недостатке

Основные компоненты:

Преобразователь частоты Schneider,Франция

Главный двигатель Wenzhou, Китай

Перемотка револьверной головки (серводвигатель) XINJI,Китай

Низковольтные электроприборы Schneider,Франция

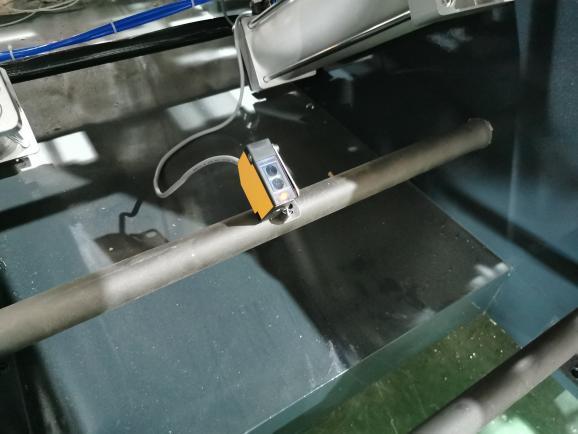

Счетный электрический глазок Yangming, Тайвань

Система веб-навигации ORIENTAL DATA, Китай (ультразвук)

Размотка /перемотка натяжителя ZXTEC, Китай

ПЛК XINJE, Китай

Сенсорный экран Schneider,Франция

В стоимость включены пуско-наладочные работы
